Chào bạn, vn. Dòng laptop Lenovo ThinkBook định vị ở phân khúc doanh nghiệp trẻ và người dùng chuyên nghiệp, nổi bật với thiết kế vỏ nhôm nguyên khối, bàn phím gõ êm ái cùng hệ thống phím tắt đa dạng tích hợp đèn nền (Backlight). Tuy nhiên, sau một thời gian vận hành liên tục dưới các điều kiện môi trường khác nhau, hệ thống bàn phím của dòng máy này thường đối mặt với các sự cố hao mòn cơ học, chập chạm do chất lỏng hoặc lỗi ma trận phím trên bo mạch. Tại VietITPro.vn, chúng tôi tiếp nhận hàng trăm ca sửa chữa và thay thế bàn phím Lenovo ThinkBook mỗi tháng, qua đó đúc rút ra những quy chuẩn kỹ thuật nghiêm ngặt nhằm khôi phục hoàn toàn trạng thái nguyên bản của thiết bị. Bài viết này sẽ cung cấp cho bạn bức tranh toàn cảnh về cấu trúc vi mạch, bảng giá chi tiết cùng quy trình xử lý chuyên sâu tại phòng lab phần cứng của chúng tôi.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

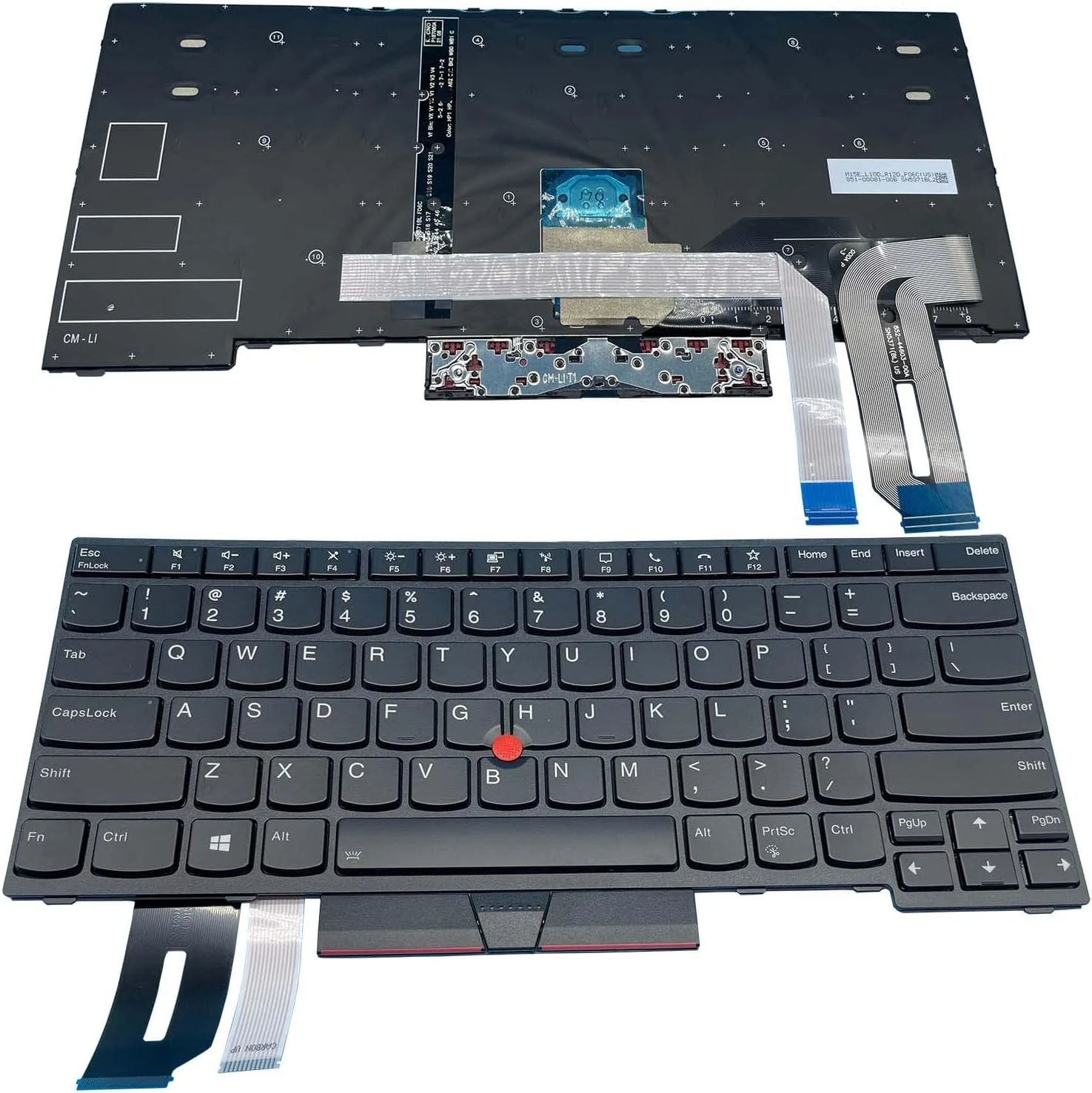

Bàn phím trên laptop Lenovo ThinkBook không đơn thuần là một cơ cấu cơ học chứa các lẫy nhựa và nút bấm mà là một hệ thống vi mạch điện tử phức tạp, được kết nối trực tiếp với bo mạch chủ (Mainboard) thông qua cáp dẹp FPC (Flexible Printed Circuit) nhiều chân tín hiệu.
Sơ đồ khối và đường cấp nguồn
Về mặt nguyên lý, bàn phím hoạt động dựa trên ma trận quét phím (Matrix Scanning). Vi điều khiển bàn phím (Keyboard Controller - KBC), thường được tích hợp trực tiếp bên trong chip Super I/O (như các dòng chip ITE hoặc ENE), liên tục gửi các xung điện áp thấp quét qua các hàng (Rows) và cột (Columns). Khi người dùng nhấn một phím, mạch điện tại giao điểm đó đóng lại, tạo ra sự thay đổi điện áp được KBC ghi nhận và dịch mã thành mã quét (Scan Code) truyền về hệ điều hành qua giao diện LPC hoặc eSPI Bus.
Đường cấp nguồn cho bàn phím ThinkBook bao gồm nguồn logic 3.3V và nguồn LED Backlight (thường dao động từ 3.3V đến 5V tùy thuộc vào thiết kế mạch PWM điều chỉnh độ sáng). Các linh kiện bảo vệ như diode chống tĩnh điện (ESD Protection Diodes) và cuộn cảm lọc nhiễu được bố trí dày đặc ngay trên bản mạch phím để triệt tiêu các xung điện áp ngược do hiện tượng phóng tĩnh điện từ đầu ngón tay người dùng.
Cơ chế tản nhiệt và thông số vật lý
ThinkBook sở hữu thiết kế mỏng nhẹ, do đó bàn phím thường được gắn chặt vào mặt C (Palmrest) thông qua hàng trăm mối hàn nhựa nhiệt (Plastic Rivets) hoặc ốc vít siêu nhỏ. Điều này đòi hỏi kỹ thuật viên khi thao tác phải cực kỳ cẩn trọng để không làm biến dạng khung nhôm hoặc ảnh hưởng đến lớp film cách điện bên dưới. Khoảng cách hành trình phím của ThinkBook thường nằm trong khoảng 1.4mm đến 1.5mm, sử dụng cấu trúc xương phím kiểu cánh bướm cải tiến (Scissor-switch) kết hợp vòm cao su (Rubber Dome) có độ đàn hồi cao, đảm bảo tuổi thọ lên tới hàng triệu lần nhấn.
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong quá trình vận hành, bàn phím laptop Lenovo ThinkBook có thể phát sinh nhiều dạng lỗi khác nhau. Việc phân định chính xác giữa lỗi phần mềm và lỗi phần cứng là bước sống còn để tránh việc thay thế linh kiện lãng phí.
Triệu chứng hư hỏng thực tế
- Liệt toàn bộ hoặc liệt từng nhóm phím: Do đứt mạch ngầm bên trong lớp film carbon, oxy hóa chân cáp FPC do môi trường ẩm ướt hoặc lỗi chip Super I/O trên mainboard.
- Loạn phím, tự động nhảy chữ: Khi gõ phím 'A' lại ra chữ 'AS' hoặc các ký tự lạ tự chạy liên tục. Nguyên nhân chủ yếu do chập chạm mạch ma trận phím (thường do nước hoặc bụi bẩn lọt vào bên trong) hoặc IC giải mã tín hiệu bị lỗi xung nhịp.
- Kẹt cơ chế phím, mất độ nảy: Do gãy lẫy nhựa xương phím hoặc dị vật lọt xuống dưới chân phím.
- Đèn nền bàn phím không hoạt động hoặc sáng chập chờn: Lỗi đường cấp nguồn LED 3.3V/5V trên mainboard hoặc đứt đường mạch tín hiệu điều khiển đèn nền trên cáp FPC.
Phân biệt lỗi phần mềm vs lỗi phần cứng
- Lỗi phần mềm: Thường xuất hiện sau khi cập nhật hệ điều hành Windows, lỗi driver bàn phím (Standard PS/2 Keyboard), xung đột phần mềm bên thứ ba hoặc thiết lập sai ngôn ngữ/Region trong hệ thống. Dấu hiệu nhận biết: Khi vào môi trường BIOS hoặc sử dụng USB Boot cứu hộ, bàn phím hoạt động bình thường, nhưng khi vào Windows lại bị liệt hoặc loạn.
- Lỗi phần cứng: Bàn phím hoàn toàn không phản hồi ngay từ khi khởi động máy (không vào được BIOS bằng phím F1/F2), có mùi khét nhẹ do chập chạm, hoặc kiểm tra bằng thiết bị đo chuyên dụng thấy sụt áp trên đường tín hiệu. Trong trường hợp này, việc can thiệp phần cứng, sửa chữa mạch hoặc thay thế cụm bàn phím mới là giải pháp duy nhất.
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng / Hàng Lô
Để bảo vệ quyền lợi của khách hàng và đảm bảo độ bền vững cho thiết bị, VietITPro.vn tuyệt đối chỉ sử dụng linh kiện chuẩn Zin OEM chất lượng cao. Dưới đây là bảng so sánh chi tiết giúp bạn phân biệt rõ ràng:
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Tại VietITPro.vn, mọi quy trình tháo lắp và thay thế phần cứng đều tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật phòng lab tĩnh điện (ESD Safe), đảm bảo an toàn tuyệt đối cho linh kiện vi điện tử bên trong.
1. Bước 1: Tiếp nhận, đo kiểm sơ bộ & Chẩn đoán chuyên sâu
Kỹ sư tiếp nhận thiết bị, kiểm tra tổng thể ngoại quan, sử dụng máy đo đa năng (Multimeter) và thiết bị test keyboard chuyên dụng để xác định chính xác mức độ hư hỏng của bàn phím và kiểm tra tình trạng đường cấp nguồn trên mainboard.
2. Bước 2: Triệt tiêu tĩnh điện ESD & Ngắt nguồn hệ thống
Kỹ thuật viên đeo vòng chống tĩnh điện (ESD Wrist Strap), tiến hành tháo vỏ máy, ngắt hoàn toàn kết nối pin Li-Po (Battery Connector) để triệt tiêu dòng điện chờ (Standby Power), ngăn chặn tuyệt đối hiện tượng chập cháy do đoản mạch trong quá trình thao tác.
3. Bước 3: Tháo dỡ linh kiện & Vệ sinh chuyên sâu khoang máy
Tiến hành tháo gỡ toàn bộ các linh kiện cản trở (Mainboard, quạt tản nhiệt, pin, loa...) để tiếp cận mặt sau của bàn phím. Sử dụng dung dịch chuyên dụng và máy hút bụi áp lực thấp để làm sạch toàn bộ bụi bẩn, cặn oxy hóa bám trên khung máy và bề mặt tiếp xúc.
4. Bước 4: Xử lý mối hàn nhiệt / Cố định khung bàn phím mới
Đối với các dòng ThinkBook sử dụng bàn phím hàn nhiệt (rivet), kỹ thuật viên sử dụng máy hàn nhiệt chuyên dụng để tháo dỡ các mối hàn cũ một cách chuẩn xác, sau đó lắp đặt bàn phím Zin OEM mới và cố định lại các điểm ngàm chắc chắn như nguyên bản nhà máy.
5. Bước 5: Lắp ráp đồng bộ & Kiểm tra thông số kỹ thuật
Lắp ráp lại toàn bộ hệ thống phần cứng theo đúng trình tự torque của ốc vít. Kết nối nguồn điện và sử dụng phần mềm test phím chuyên dụng để kiểm tra từng phím, đo đạc dòng rò, kiểm tra độ sáng đèn nền Backlight.
6. Bước 6: Vận hành thử nghiệm (Burn-in Test) & Bàn giao
Cho máy chạy thử nghiệm dưới tải nặng (Burn-in test) trong vòng 30-45 phút để kiểm tra độ ổn định nhiệt độ và tín hiệu. Vệ sinh sạch sẽ bên ngoài, dán tem bảo hành chính hãng và bàn giao thiết bị cùng phiếu bảo hành chi tiết cho khách hàng.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Chi phí thay thế bàn phím Lenovo ThinkBook phụ thuộc vào mã Part Number, thiết kế bàn phím (có hay không có đèn nền, ngôn ngữ phím) và cấu trúc gắn liền mặt C hay tách rời. Dưới đây là bảng giá tham khảo chuẩn xác tại VietITPro.vn:
Lưu ý kỹ thuật: Do thị trường linh kiện biến động theo từng lô hàng và mã máy chi tiết, quý khách vui lòng mang máy trực tiếp đến trung tâm VietITPro.vn để kỹ thuật viên kiểm tra mã Part Number chính xác và nhận báo giá ưu đãi nhất tại thời điểm sửa chữa.
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
Nhằm giúp kỹ thuật viên và người dùng dễ dàng nhận diện sự cố, chúng tôi tổng hợp bảng chẩn đoán lỗi nhanh dựa trên thực tiễn sửa chữa tại phòng lab:
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Để giữ cho bàn phím laptop Lenovo ThinkBook luôn hoạt động trong trạng thái tối ưu, các chuyên gia kỹ thuật tại VietITPro.vn khuyến cáo bạn nên tuân thủ các nguyên tắc vận hành sau:
- Vệ sinh định kỳ: Sử dụng chổi quét mềm và khí nén để loại bỏ bụi bẩn lọt vào kẽ phím mỗi 3-6 tháng. Tuyệt đối không sử dụng các dung dịch tẩy rửa chứa cồn nồng độ cao hoặc dung môi hữu cơ mạnh lau trực tiếp lên bề mặt phím.
- Phòng tránh chất lỏng: Tránh tuyệt đối việc ăn uống gần khu vực làm việc với máy tính. Nếu không may bị đổ nước vào bàn phím, hãy lập tức giữ nút nguồn tắt hẳn máy, tháo nguồn điện, lật úp máy lại để thoát nước và mang ngay đến trung tâm sửa chữa chuyên nghiệp trong thời gian vàng (dưới 2 giờ) để ngăn chặn dung dịch ngấm sâu gây ăn mòn bo mạch.
- Sử dụng lực nhấn vừa phải: Tránh dùng lực quá mạnh khi chơi game hoặc gõ văn bản cường độ cao, điều này giúp bảo vệ các lẫy xương phím nhựa không bị gãy ngầm.
4 Đặc quyền vàng khi sử dụng dịch vụ tại VietITPro.vn:
1. Miễn phí kiểm tra & Tư vấn chuyên sâu: Khách hàng được kỹ sư trực tiếp kiểm tra tổng quát phần cứng hoàn toàn miễn phí, báo đúng bệnh, đúng giá trước khi tiến hành sửa chữa.
2. Linh kiện chuẩn Zin OEM chất lượng cao: Cam kết sử dụng linh kiện mới 100%, nguồn gốc xuất xứ rõ ràng, tương thích hoàn hảo với thiết bị của bạn.
3. Quy trình công khai, minh bạch: Khách hàng được trực tiếp quan sát toàn bộ quy trình tháo lắp và thay thế bàn phím ngay tại khu vực kỹ thuật của phòng lab.
4. Bảo hành dài hạn & Hậu mãi chu đáo: Chính sách bảo hành 1 đổi 1 trong suốt thời gian bảo hành cùng nhiều chương trình ưu đãi bảo dưỡng định kỳ cho các dịch vụ tiếp theo.
Hãy đến với Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn để trải nghiệm dịch vụ kỹ thuật phần cứng chuyên nghiệp, tận tâm và đẳng cấp hàng đầu!
