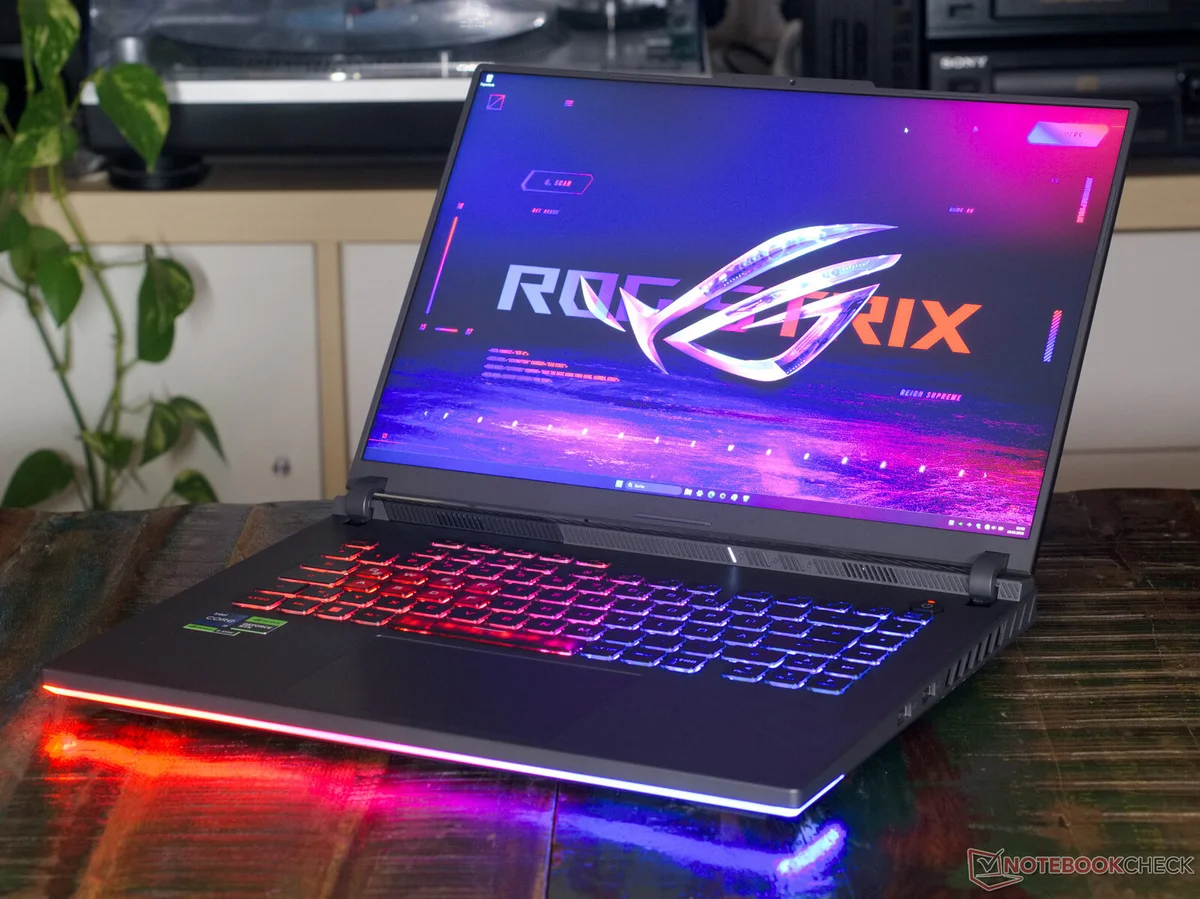

Tại bàn làm việc của tôi ở trung tâm VietITPro.vn hôm nay đang nằm một ca bệnh khá điển hình nhưng cũng đủ độ "khoai" để anh em phải cẩn trọng: Một chiếc Asus ROG Strix G513 mất nguồn VCore (nguồn CPU), kích ngắt sau 2 giây, không xuất hình. Qua quá trình chẩn đoán chuyên sâu bằng kính hiển vi và máy hiện sóng (oscilloscope), thủ phạm chính là IC dao động quản lý nguồn CPU mang mã định danh quy ước trong kho linh kiện của chúng tôi là linh kiện (tương đương dòng MP2940A hoặc ISL95829 tùy lô board mạch).

Bài viết này tôi sẽ mổ xẻ toàn diện từ lý thuyết tầng mạch, quy trình đo đạc thực tế, cách xử lý pan bệnh cho đến tiêu chuẩn kỹ thuật đóng IC dao động chuẩn nhà máy tại xưởng VietITPro.vn để anh em áp dụng trực tiếp.

Tổng Quan Về Tầng Nguồn CPU Laptop Asus và Tầm Quan Trọng Của IC Dao Động

Trong các dòng laptop Asus hiệu năng cao (từ Vivobook phổ thông đến ROG/TUF gaming), tầng nguồn cung cấp cho CPU (VCore, VCCSA, VCCGT) luôn chịu tải dòng điện cực lớn, dao động từ 40A đến hơn 120A khi Turbo Boost. Để điều khiển dòng điện khổng lồ này qua các cặp MOSFET tầng chuyển đổi (Driver-MOSFET hoặc Smart Power Stage - SPS), bo mạch bắt buộc phải sử dụng một IC dao động (PWM Controller) cực kỳ chính xác.

IC dao động linh kiện đóng vai trò là "bộ não" giao tiếp trực tiếp với Chipset/CPU thông qua giao thức SVID (Serial Voltage Identification). Nó nhận lệnh yêu cầu mức điện áp, tự động điều chỉnh tần số xung nhịp PWM, quản lý các pha (multi-phase) cấp điện và giám sát dòng điện, nhiệt độ để bảo vệ quá dòng (OCP), quá nhiệt (OTP).

Khi IC dao động này chết, lỗi hoặc mất lệnh hồi tiếp, hệ thống lập tức sập nguồn hoặc không thể kích hoạt dao động cho khối nguồn VCore, dẫn đến tình trạng máy ăn dòng nhẹ (khoảng 0.15A - 0.3A) rồi ngắt hoặc đứng hình hoàn toàn.

Dấu Hiệu Nhận Biết và Quy Trình Chẩn Đoán Lỗi Mất Nguồn CPU

Không phải mọi trường hợp không lên hình trên laptop Asus đều do IC dao động nguồn CPU. Việc chẩn đoán mò mẫm chỉ làm hỏng thêm board mạch. Dưới đây là quy trình chẩn đoán chuẩn kỹ sư tại VietITPro.vn:

Triệu chứng thực tế trên bàn kỹ thuật

• Cắm sạc đèn báo nguồn sáng, bấm nút nguồn quạt nhích nhẹ rồi dừng, hoặc quay tít 2 giây rồi tắt ngấm.
• Dòng tiêu thụ trên bộ cấp nguồn DC biến động từ 0.04A nhảy lên 0.22A rồi rớt về 0.00A.
• Kiểm tra các nguồn cấp trước (3V/5V), nguồn Ram (1.2V/1.35V), nguồn Chipset (1.05V) đều đủ, nhưng đo tại cuộn cảm (choke) VCore thì hoàn toàn bằng 0V.

Các bước đo đạc thực tế bằng Oscilloscope và Đồng hồ vạn năng

Trước khi quyết định nhổ IC dao động, kỹ thuật viên phải kiểm tra cô lập các điều kiện cần và đủ của nó theo bảng thông số chuẩn dưới đây:

Sau khi loại trừ các yếu tố ngoại vi như chập tải ở tầng MOSFET công suất, lỗi lệnh EN từ IC quản lý nguồn chính, hoặc mất giao tiếp SVID do hở chân CPU, nếu đo thấy chân nguồn nuôi (VCC) đủ, lệnh EN có nhưng chân xung PWM ngõ ra hoàn toàn im lìm, kết luận 100% IC dao động đã tử nạn.

Chuẩn Bị Dụng Cụ và Vật Tư Thay Thế "Chuẩn Nhà Máy"

Việc thay thế IC dao động dòng vi mạch mật độ cao trên mainboard đa lớp (multilayer) của laptop Asus đòi hỏi sự chính xác tuyệt đối. Tại VietITPro.vn, chúng tôi áp dụng quy trình tiêu chuẩn với các trang thiết bị sau:

• Máy hàn khò hơi nóng: Quick 861DW (cài đặt nhiệt độ chuẩn 380 độ C, lưu lượng gió 60).
• Mỏ hàn trạm: JBC hoặc Hakko với mũi dao siêu nhỏ để xử lý chân linh kiện và vệ sinh pad mạch.
• Hóa chất: Nhựa thông tinh khiết không dẫn điện, mỡ hàn Mechanic kỹ thuật cao, chì hàn pha thiếc/bạc nhiệt độ thấp (Sn42/Bi58 hoặc Sn63/Pb37 tùy yêu cầu), dung dịch tẩy rửa mạch chuyên dụng Flux Remover.
• Linh kiện thay thế: IC dao động linh kiện mới 100%, nguyên dải băng (reel) có nguồn gốc rõ ràng, không dùng IC bóc máy trôi nổi đã bị lão hóa nhiệt.

Các Bước Thay Thế IC Dao Động linh kiện Chi Tiết Tại Xưởng VietITPro

Để đảm bảo tỷ lệ thành công 100%, không làm phồng rộp mainboard, không làm chập cháy các linh kiện xung quanh (tụ lọc dán siêu nhỏ nằm sát nách IC), kỹ thuật viên tuân thủ nghiêm ngặt quy trình 5 bước:

Bước 1: Cô lập vùng thao tác và bảo vệ linh kiện lân cận

Sử dụng băng dính chịu nhiệt cao (Kapton tape) dán che chắn kỹ lưỡng các socket cáp màn hình, khe RAM, chip BIOS và các tụ gốm xung quanh IC. Dùng kính hiển vi soi kỹ chiều định vị của IC (chấm tròn định vị chân số 1) để chụp ảnh lưu lại trước khi nhấc ra.

Bước 2: Tháo gỡ IC cũ đúng kỹ thuật

Khò đều tay xung quanh IC với nhiệt độ mỏ khò 380 độ C. Khi chì chân đã chảy hoàn toàn, dùng nhíp chuyên dụng nhẹ nhàng nhắc IC lên theo phương thẳng đứng. Tuyệt đối không dùng lực kéo khi chì chưa lỏng hẳn để tránh làm tróc chân đồng (pad) trên mainboard.

Bước 3: Vệ sinh Pad mạch và làm phẳng chân đồng

Đây là bước quyết định độ bền của mối hàn. Dùng mỏ hàn kết hợp dây hút chì (desoldering wick) và mỡ hàn để làm sạch thiếc cũ trên các pad mạch. Sau đó, dùng dung dịch vệ sinh làm sạch hoàn toàn nhựa thông dư thừa. Soi kính hiển vi kiểm tra xem có pad nào bị đứt ngầm hay không. Nếu có, tiến hành câu đồng vi phẫu thuật.

Bước 4: Đóng IC mới chuẩn nhà máy

Phết một lớp mỡ hàn siêu mỏng lên các chân pad trên mainboard. Đặt IC mới vào đúng hướng (trùng khớp chấm định vị chân số 1). Dùng máy khò với gió nhỏ (mức 40-50) để nhiệt lượng tập trung đều vào thân IC. Khi thấy IC tự động "lún" và xô dịch về đúng tâm vị trí nhờ sức căng bề mặt của chì hàn, khò thêm 2 giây rồi dừng.

Bước 5: Kiểm tra nguội và test nóng

• Kiểm tra nguội: Đợi mainboard nguội hẳn về nhiệt độ phòng, dùng đồng hồ vạn năng đo lại toàn bộ trở kháng các chân quan trọng (VCC, EN, PWM, các chân hồi tiếp) xem có bị chập dính hay hở mạch không.
• Kiểm tra nóng: Cắm nguồn dòng qua thiết bị cách ly, kích nguồn và đo đạc thực tế trên oscilloscope.

Kết Quả Đạt Được Sau Khi Thay Thế

Sau khi hoàn tất việc thay thế IC dao động linh kiện trên chiếc Asus ROG Strix G513:

1. Điện áp VCore lập tức xuất hiện ổn định ở mức 0.95V (khi idle).

2. Dòng tiêu thụ trên máy cấp nguồn nhảy vọt qua các mốc 0.6A, 1.2A, 1.8A và ổn định ở dòng boot hệ điều hành.

3. Quạt tản nhiệt quay tốc độ tiêu chuẩn, hình ảnh lên sắc nét, test stress bằng FurMark và Cinebench R23 liên tục 30 phút không bị sập nguồn hay rớt xung.

Kinh Nghiệm Thực Tế, Phòng Ngừa và Bảo Dưỡng

Từ những ca bệnh sửa chữa thực tế tại VietITPro.vn, tôi đúc rút ra một số kinh nghiệm xương máu dành cho anh em thợ và cả người dùng cuối để hạn chế tình trạng chết IC dao động nguồn CPU:

• Nguyên nhân chủ quan từ người dùng: Bụi bẩn bám dày đặc vào hệ thống tản nhiệt làm nhiệt độ CPU tăng vọt vượt ngưỡng 95-100 độ C. Nhiệt lượng quá cao truyền ngược qua bo mạch làm suy giảm tuổi thọ của các linh kiện bán dẫn nằm ngay sát, đặc biệt là IC dao động nguồn.
• Giải pháp phòng ngừa: Vệ sinh laptop, tra keo tản nhiệt định kỳ 6 tháng đến 1 năm/lần. Sử dụng các loại keo tản nhiệt chất lượng cao (như Thermal Grizzly Kryonaut hoặc Arctic MX-6) để đảm bảo khả năng truyền nhiệt tối ưu.
• Lưu ý cho kỹ thuật viên: Khi thay IC, tuyệt đối không dùng mỏ hàn nhiệt độ quá cao trực tiếp lên thân IC. Luôn kiểm tra kỹ các Mosfet tầng trên và tầng dưới (High-side & Low-side MOSFET) trước khi cấp nguồn lần đầu sau khi thay IC mới, tránh tình trạng Mosfet bị chập từ trước kéo theo việc làm chết luôn IC dao động mới thay thế.

Tổng Kết

Việc khắc phục lỗi mất nguồn CPU trên laptop Asus thông qua việc thay thế IC dao động linh kiện là một kỹ thuật đòi hỏi tay nghề phần cứng chuyên sâu, sự hỗ trợ của trang thiết bị hiện đại và tư duy phân tích mạch chuẩn xác. Tại VietITPro.vn, chúng tôi luôn cam kết áp dụng những tiêu chuẩn kỹ thuật khắt khe nhất nhằm hồi sinh bo mạch chủ với độ bền và sự ổn định tối đa cho khách hàng và đối tác.

Nếu anh em kỹ thuật đang gặp khó khăn với các pan bệnh vi mạch phức tạp, hoặc khách hàng cần giải pháp sửa chữa laptop chuyên sâu tại TP.HCM, hãy liên hệ ngay với trung tâm VietITPro.vn để được hỗ trợ kiểm tra và xử lý nhanh chóng nhất!

> 🛠️ Ghi chú tác giả & Nguồn tham khảo:

> "Bài viết được biên soạn từ những hiểu biết và trải nghiệm thực tế của đội ngũ kỹ thuật VietITPro, có tham khảo và đối chiếu với các tài liệu phần cứng, bài viết chuyên sâu trong và ngoài nước. Kiến thức công nghệ là vô tận trong khi năng lực của bản thân còn nhiều hạn chế, nếu trong bài có chỗ nào diễn đạt chưa chuẩn hoặc chưa chuẩn xác về mặt thuật ngữ, mong các bạn lượng thứ và để lại góp ý dưới phần bình luận để chúng ta cùng nhau học hỏi, hoàn thiện nhé!"
