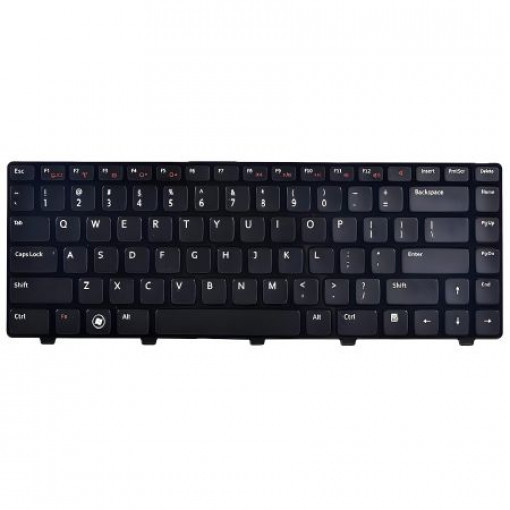

1. Giới Thiệu Chung & Đặc Thù Kiến Trúc Phần Cứng Dell Inspiron 3520 (2020)
Là một Ban Biên Tập VietITPro phần cứng trực tiếp xử lý hàng nghìn ca sửa chữa tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro, tôi đánh giá Dell Inspiron 3520 (phiên bản 2020) là một trong những dòng laptop phổ thông có thiết kế cơ khí và bố trí linh kiện đòi hỏi sự tỉ mỉ rất cao khi can thiệp phần cứng.
Về mặt kiến trúc, chiếc máy này sở hữu bộ khung vỏ làm bằng nhựa ABS gia cố cốt sợi tổng hợp để tối ưu chi phí và trọng lượng, đi kèm thiết kế mặt C (Palmrest) ôm trọn cụm bàn phím từ phía trong. Khác với các dòng máy cao cấp sử dụng bàn phím gắn nổi từ mặt trên (có thể nạy ra dễ dàng), cụm bàn phím của Dell Inspiron 3520 được ép nhiệt và cố định vào khung nhựa bằng hàng chục mối hàn nhựa (rivet nhiệt) siêu nhỏ.
Điều này đồng nghĩa với việc quá trình thay bàn phím laptop Dell Inspiron 3520 (2020) không đơn thuần là tháo vài con ốc, mà là một quy trình phẫu thuật cơ khí chính xác. Bất kỳ một sai sót nào về lực tay hoặc nhiệt lượng khi xử lý các mối hàn nhựa đều có thể dẫn đến nứt vỡ mặt C, làm lỏng các chân ốc gia cố bản lề, hoặc nghiêm trọng hơn là gây đứt gãy cáp tín hiệu kết nối ngầm bên dưới.
Tại VietITPro, chúng tôi luôn tiếp cận mỗi thiết bị bằng lăng kính kỹ thuật vi mạch chuyên sâu. Dưới đây là phân tích chi tiết về cơ chế hư hỏng, rủi ro phần cứng và quy trình xử lý chuẩn lab mà đội ngũ của tôi đang áp dụng.
2. Cơ Chế Và Nguyên Lý Hư Hỏng Thực Tế Của Bàn Phím Dell Inspiron 3520
Trong quá trình vận hành, bàn phím của Dell Inspiron 3520 thường đối mặt với các dạng tổn thương phần cứng và vi mạch sau đây:
Ẩm Mốc, Đứt Đường Mạch Than Ma Trận Quét Phím (Matrix Scanning)
Bàn phím laptop hiện đại hoạt động dựa trên nguyên lý quét ma trận hàng và cột (Row/Column scanning) được điều khiển bởi chip I/O (Embedded Controller). Bên dưới các phím bấm là các lớp phim nhựa (mylar films) in mực dẫn điện (mạch than). Nguyên nhân: Môi trường độ ẩm cao tại Việt Nam hoặc thói quen vừa ăn uống vừa làm việc khiến nước/chất lỏng lọt vào. Chất lỏng ngấm vào các lớp mylar gây oxy hóa đường mạch than, làm đứt đoạn tín hiệu. Biểu hiện: Liệt toàn bộ hoặc liệt một nhóm phím (ví dụ: liệt nguyên hàng ASDF hoặc cụm phím số bên phải).Chập Phím, Lỗi IC Điều Khiển I/O (EC/SIO)
Khi các màng phim dính dung dịch chứa ion (như nước ngọt, cà phê sữa), trở kháng giữa các đường hàng và cột giảm mạnh, tạo ra hiện tượng chập điện cục bộ. Rủi ro phần cứng: Dòng điện rò rỉ này không chỉ làm bàn phím tự nhảy chữ mà còn truyền ngược dòng qua cáp FPC (Flexible Printed Circuit) trực tiếp vào chân GPIO của chip quản lý nguồn và ngoại vi nhúng (EC/SIO - thường là các dòng chip ITE hoặc Nuvoton trên bo mạch chủ Dell). Nếu không được cách ly nguồn kịp thời, hiện tượng này sẽ làm thủng chân chip I/O, gây mất nguồn cấp trước hoặc treo máy ở logo.Biến Dạng Khung Vỏ Do Nhiệt Độ & Pin Phồng
Dell Inspiron 3520 sử dụng viên pin Lithium-ion dạng dẹt đặt sát ngay bên dưới touchpad và một phần cụm bàn phím. Sau thời gian dài sử dụng (thường từ 2-3 năm), pin có xu hướng bị phồng rộp do suy hao hóa chất bên trong. Hậu quả: Khối pin phồng đẩy ngược mặt C và cụm phím lên trên, làm căng cứng các phím bấm, gây kẹt phím cơ học, đồng thời làm gãy các ngàm nhựa giữ bàn phím bên trong.3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab Tại VietITPro
Để đảm bảo an toàn tuyệt đối cho bo mạch chủ (Mainboard) và toàn bộ hệ thống phần cứng của khách hàng, các kỹ thuật viên tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro tuân thủ nghiêm ngặt quy trình 5 bước sau:
Bước 1: Cách Ly Nguồn B+ Và Pin Hoàn Toàn (Safety First)
Tháo vỏ lưng máy (Back cover). Ngay lập tức ngắt kết nối cáp pin (Battery connector) để triệt tiêu hoàn toàn dòng điện chờ (Always-on power rails như 3.3V_ALW, 5V_ALW) trên mainboard. Tháo dỡ các linh kiện cản trở như ổ cứng SSD NVMe, quạt tản nhiệt, cáp màn hình (eDP cable) và bo mạch chủ ra khỏi khung máy để tránh nhiệt lượng hoặc va đập vô tình làm tổn hại linh kiện.Bước 2: Đo Đạc Nguội Kiểm Tra Chạm Chập (Cold Measurement)
Sử dụng đồng hồ vạn số kỹ thuật số (Digital Multimeter) đo tổng trở tại các đường dữ liệu của cổng kết nối bàn phím trên mainboard. Kiểm tra nhanh dòng rò và tình trạng của các tụ gốm MLCC (Multi-layer Ceramic Capacitors) quanh khu vực mạch giao tiếp bàn phím và chip I/O, đảm bảo không có hiện tượng chập chạm phần cứng tiềm ẩn.Bước 3: Kỹ Thuật Tách Bàn Phím & Xử Lý Hàn Tán Rivet Nhiệt
Đây là công đoạn đòi hỏi tay nghề cao nhất của kỹ sư phần cứng. Dùng trạm hàn nhiệt chuyên dụng với đầu khò tinh chỉnh để làm mềm có kiểm soát các mối hàn nhựa (rivet nhiệt) đúc sẵn trên khung mặt C. Tách nhẹ nhàng lớp bàn phím cũ ra khỏi khung, làm sạch bề mặt nhựa, loại bỏ hoàn toàn các mạt nhựa thừa để chuẩn bị không gian cho bàn phím mới.Bước 4: Lắp Đặt Bàn Phím Mới & Cố Định Cơ Khí
Đặt bàn phím Zin mới 100% chính hãng vào đúng khớp định vị. Sử dụng máy ép nhiệt chuyên dụng để tạo hình lại các mối hàn rivet, đảm bảo bàn phím mới được ép chặt hoàn toàn vào khung mặt C, không bị lún, không có độ hở, giữ nguyên cảm giác gõ phím đầm tay và chắc chắn như máy nguyên bản. Tiến hành tra keo tản nhiệt gốm cao cấp mới cho CPU/GPU, vệ sinh sạch sẽ quạt tản nhiệt trước khi lắp ráp lại toàn bộ bo mạch chủ.Bước 5: Kiểm Tra Burn-In Toàn Diện (Stress Test)
Lắp ráp hoàn thiện khung vỏ, kết nối lại pin và hệ thống.- Sử dụng phần mềm chuyên dụng để kiểm tra ma trận phím (Keyboard Test Tool), kiểm tra độ nhạy, độ nảy của từng phím, đồng thời chạy bài kiểm tra tải nặng (Stress test) nhằm đảm bảo nhiệt độ và nguồn điện ổn định trước khi bàn giao cho khách hàng.
4. Bảng Báo Giá Dịch Vụ Thay Bàn Phím Laptop Dell Inspiron 3520 (2020)
Tại VietITPro, chúng tôi cam kết minh bạch tuyệt đối về giá linh kiện và dịch vụ kỹ thuật. Dưới đây là biểu phí chuẩn được niêm yết tại trung tâm:
Lưu ý: Mức giá trên đã trọn gói, tuyệt đối không phát sinh thêm chi phí ẩn. Khách hàng được ký tên lên linh kiện (Mainboard, màn hình, RAM, SSD) trước khi kỹ thuật viên tiến hành thao tác.5. Cẩm Nang Bảo Dưỡng Phần Cứng Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ của bàn phím mới thay cũng như bảo vệ bo mạch chủ Dell Inspiron 3520 khỏi các hỏng hóc tốn kém, tôi khuyến nghị người dùng tuân thủ các nguyên tắc vàng sau đây:
- Tuyệt đối tránh tiếp xúc với chất lỏng: Không uống nước, trà, cà phê hay ăn uống trong bán kính gần khi đang sử dụng laptop. Đa phần các ca chết chip I/O đều bắt nguồn từ sự bất cẩn này.
- Kiểm soát nhiệt độ môi trường và vệ sinh định kỳ: Hãy mang máy đi bảo dưỡng, tra keo tản nhiệt và vệ sinh khe gió, quạt tản nhiệt định kỳ 6 - 12 tháng/lần tại các trung tâm uy tín như VietITPro. Nhiệt độ cao tích tụ bên trong máy sẽ làm giòn các ngàm nhựa, ảnh hưởng đến độ bền của bo mạch và lớp phim bàn phím.
- Thói quen sạc xả pin khoa học: Tránh để pin sập nguồn hoàn toàn (0%) liên tục trong thời gian dài nhằm phòng ngừa hiện tượng phồng pin, gây biến dạng cơ học khung máy và chèn ép cụm bàn phím từ bên dưới.
- Sử dụng lực gõ vừa phải: Tránh thao tác gõ phím quá mạnh (bạo lực) có thể làm mỏi mệt các lẫy cơ học (scissor switch) dưới phím, làm lệch hoặc gãy chân giắt cáp FPC bên trong.
Nếu chiếc laptop Dell Inspiron 3520 của bạn đang gặp các triệu chứng liệt phím, loạn chữ, kẹt phím, hãy mang ngay đến Trung Tâm Kỹ Thuật Vi Mạch VietITPro để đội ngũ kỹ sư chuyên sâu của chúng tôi kiểm tra miễn phí và khôi phục thiết bị về trạng thái hoàn hảo nhất trong thời gian nhanh chóng!
