1. Góc Nhìn Kỹ Sư Phần Cứng: Kiến Trúc Bàn Phím Dell Precision 7510
Dell Precision 7510 là dòng máy trạm di động (Mobile Workstation) phân khúc cao cấp, được thiết kế cho các kỹ sư, kiến trúc sư và nhà thiết kế đồ họa 3D. Khác biệt hoàn toàn với các dòng laptop phổ thông, cấu trúc phần cứng của Precision 7510 đòi hỏi độ chính xác tuyệt đối trong từng thao tác tháo lắp.
Đặc thù kiến trúc khung vỏ và bo mạch

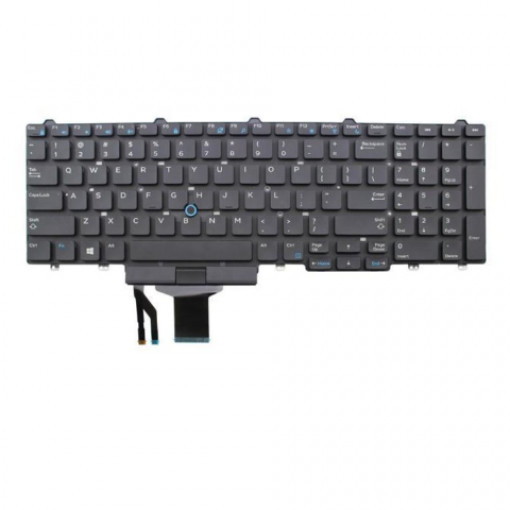

Vật liệu khung vỏ: Sự kết hợp hoàn hảo giữa hợp kim nhôm đúc định hình và nhựa tổng hợp ABS gia cố sợi carbon, mang lại độ cứng cáp tối đa để bảo vệ hệ thống linh kiện bên trong khỏi các tác động cơ học ngoại lực. Hệ thống liên kết bàn phím: Trên Dell Precision 7510, bàn phím không đơn thuần được bắt vít từ mặt trên như các dòng máy mỏng nhẹ (Ultrabook), mà nó nằm ở tầng sâu bên dưới khung palmrest (vỏ kê tay). Để tiếp cận cụm bàn phím, kỹ thuật viên bắt buộc phải tháo rời toàn bộ các linh kiện cốt lõi: nắp lưng, pin, quạt tản nhiệt đôi, bo mạch chủ (Mainboard), cụm màn hình và khung xương gia cố. Cáp kết nối (FPC) và Socket: Bàn phím tích hợp đèn nền (Backlit) kết nối với Mainboard thông qua hai cáp FPC (Flexible Printed Circuit) riêng biệt: một cáp điều khiển ma trận phím (Keyboard Matrix) và một cáp cấp nguồn cho hệ thống đèn LED nền. Các socket trên Mainboard sử dụng cơ chế khóa lẫy ZIF (Zero Insertion Force) rất nhạy cảm; nếu kỹ thuật viên thiếu kinh nghiệm thao tác lệch tay, rất dễ làm gãy ngàm nhựa hoặc đứt chân tiếp xúc trên cáp dẹt.2. Cơ Chế Hư Hỏng Thực Tế Và Nguyên Nhân Kỹ Thuật
Qua hàng nghìn ca sửa chữa thực tế tại phòng lab của VietITPro, chúng tôi đúc kết được các nguyên nhân chính dẫn đến việc bàn phím Dell Precision 7510 bị lỗi, từ mức độ nhẹ đến các tổn thương sâu vào tầng vi mạch chủ:
Hiện tượng đứt đường mạch than và liệt ma trận (Matrix Scanning)
Bàn phím laptop hoạt động dựa trên nguyên lý quét ma trận hàng và cột (Row/Column scanning) được in bằng mực dẫn điện (Carbon/Silver ink) lên các lớp phim nhựa mỏng (Mylar films). Nguyên nhân: Do quá trình sử dụng lâu ngày, nhiệt lượng tỏa ra từ hệ thống tản nhiệt hiệu năng cao (Core i7/Xeon kết hợp card đồ họa Quadro M2000M/M1000M) làm lão hóa lớp keo cách điện và các đường mạch than bên trong. Hơi ẩm từ môi trường xâm nhập gây hiện tượng oxy hóa điểm tiếp xúc, dẫn đến tình trạng liệt một hàng, một cột hoặc toàn bộ bàn phím.Chập cháy IC điều khiển I/O (Embedded Controller - EC/SIO)
Một rủi ro lớn thường gặp là hiện tượng người dùng sơ ý làm đổ chất lỏng (nước, cà phê, trà) lên bề mặt phím. Cơ chế hỏng: Chất lỏng dẫn điện lọt qua khe phím, thẩm thấu trực tiếp vào các chân tín hiệu của cáp FPC và truyền thẳng lên bo mạch chủ. Dòng điện từ đường cấp nguồn 3.3V hoặc 5V trên mạch bị đoản mạch (short circuit), đánh thẳng vào các dòng IC quản lý ngoại vi (SIO như dòng ITE IT8987 hoặc Nuvoton). Kết quả là máy mất nguồn hoàn toàn, hoặc bị liệt phím kèm theo lỗi không nhận bàn phím rời USB, loạn phím nguồn.Chạm chập tụ gốm MLCC đường nguồn B+ 19V
Khi mạch phím bị chập do ẩm mốc nặng, dòng điện áp cao có thể ngược dòng qua mạch giao tiếp, gây kích hoạt chế độ bảo vệ quá dòng trên Mainboard, làm thủng các tụ gốm lọc nguồn hoặc cháy trở cầu chì bảo vệ.3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro
Để đảm bảo tuyệt đối an toàn cho các linh kiện đắt tiền bên trong Dell Precision 7510, đội ngũ kỹ thuật viên tại VietITPro áp dụng nghiêm ngặt quy trình chuẩn hóa 5 bước:
- Bước 1: Cách ly nguồn điện và xả tĩnh điện (ESD)
- Bước 2: Đo đạc nguội và kiểm tra chạm chập
- Bước 3: Tháo dỡ toàn phần và thay thế bàn phím
- Bước 4: Vệ sinh hệ thống tản nhiệt và bôi keo mới
- Bước 5: Kiểm tra Burn-in toàn diện hệ thống
4. Bảng Báo Giá Dịch Vụ Thay Bàn Phím Dell Precision 7510
Chúng tôi cam kết minh bạch tuyệt đối về giá cả và chất lượng linh kiện sử dụng cho khách hàng:
Lưu ý: Giá trên đã bao gồm toàn bộ công thợ tháo lắp tỉ mỉ, không phát sinh thêm chi phí ẩn.
5. Cẩm Nang Bảo Dưỡng Từ Ban Biên Tập VietITPro Ban Biên Tập VietITPro
Để duy trì độ bền tối đa cho bàn phím cũng như toàn bộ hệ thống phần cứng của chiếc Dell Precision 7510 đắt giá, Ban Biên Tập VietITPro đưa ra những lời khuyên thực tế sau:
Kiểm soát nhiệt độ môi trường: Precision 7510 là máy trạm hiệu năng cao, thường xuyên phát sinh nhiệt lượng lớn. Hãy sử dụng máy trên bề mặt phẳng, cứng (tránh đặt trên chăn, nệm làm bịt kín khe tản nhiệt phía dưới). Vệ sinh và tra keo định kỳ 6 tháng/lần để giảm nhiệt độ phả lên mạch phím.
Hạn chế tuyệt đối chất lỏng: Tuyệt đối không để cốc nước, cà phê gần khu vực làm việc. Nếu vô tình bị đổ nước, hãy ngay lập tức giữ nút nguồn 5 giây để tắt máy, tháo sạc, tháo pin (nếu có thể) và mang ngay đến trung tâm kỹ thuật gần nhất để sấy khô và cách ly dòng điện, tránh để dung dịch ngấm sâu gây chập cháy IC trên Mainboard.
Vệ sinh bề mặt phím đúng cách: Sử dụng khăn mềm vi sợi (microfiber) hơi ẩm nhẹ với dung dịch chuyên dụng để lau chùi bề mặt phím. Tránh xịt trực tiếp hóa chất lên bàn phím vì dung dịch có thể lọt qua kẽ phím gây ẩm mốc mạch than bên dưới.
Thói quen gõ phím: Tránh dùng lực quá mạnh hoặc gõ dồn dập vào các góc phím, điều này lâu ngày làm gãy các lẫy cơ học (scissor mechanism) bên dưới chân phím, khiến phím bị kẹt hoặc lỏng lẻo.
