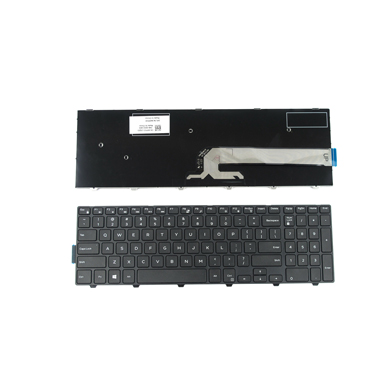

Trong thế giới sửa chữa và bảo trì phần cứng máy tính xách tay, việc thay thế một linh kiện tưởng chừng như đơn giản như bàn phím lại ẩn chứa rất nhiều rủi ro kỹ thuật nếu người kỹ thuật viên thiếu kiến thức chuyên sâu về cấu trúc vi mạch và cơ chế cơ học của dòng máy. Hôm nay, với tư cách là Ban Biên Tập VietITPro tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro, tôi sẽ mổ xẻ chi tiết từ A đến Z dịch vụ thay bàn phím Laptop Dell Vostro 3568. Bài viết này dành cho những kỹ thuật viên phần cứng muốn nâng cao tay nghề và những khách hàng đam mê công nghệ muốn hiểu rõ bản chất kỹ thuật bên trong chiếc laptop của mình.
1. Góc Nhìn Kỹ Sư Phần Cứng VietITPro: Đặc Thù Kiến Trúc Dell Vostro 3568
Dell Vostro 3568 là một trong những dòng máy phổ thông thuộc phân khúc doanh nghiệp nhỏ và học sinh, sinh viên được Dell sản xuất với số lượng lớn. Tuy nhiên, dưới góc độ của một người làm phần cứng lâu năm tại VietITPro, cấu trúc cơ khí và phần cứng của model này có những đặc thù đòi hỏi sự tỉ mỉ cực cao khi thao tác.
Kiến trúc khung vỏ và hệ thống giữ bàn phím
Khung vỏ (Chassis) của Dell Vostro 3568 được cấu thành từ nhựa ABS pha polycarbonate chịu lực, nhưng phần bệ đỡ bàn phím (Palmrest) lại được thiết kế theo dạng bàn phím chìm âm vào khung (Embedded Keyboard). Khác với các dòng máy cao cấp sử dụng ốc vít kim loại để cố định bàn phím, Dell Vostro 3568 sử dụng công nghệ hàn nhựa nhiệt (Plastic Rivets).Hàng chục chân nhựa nhỏ được nung chảy để ép chặt lớp bệ nhôm bảo vệ bàn phím vào khung nhựa của vỏ máy. Đây là "cơn ác mộng" nếu thợ sửa chữa thiếu kiên nhẫn hoặc dùng lực thô bạo, vì rất dễ làm gãy các chấu nhựa định vị, dẫn đến việc bàn phím mới thay bị lún, gon, hoặc không khít với khung máy, gây mất thẩm mỹ và làm giảm cảm giác gõ phím.
Socket kết nối và cáp FPC (Flexible Printed Circuit)
Bàn phím của Dell Vostro 3568 kết nối trực tiếp với bo mạch chủ (Mainboard) thông qua một cáp bẹ mềm FPC (Flexible Printed Circuit) dạng pin cắm ZIF (Zero Insertion Force) hoặc dạng kẹp gập. Đường tín hiệu từ ma trận phím (Matrix Keyboard) này dẫn thẳng về IC điều khiển I/O (Super I/O - SIO) nằm trên Mainboard. Việc tháo lắp không cẩn thận cáp FPC này rất dễ làm rách mép cáp, gẫy ngàm khóa ZIF trên main, dẫn đến tình trạng liệt toàn bộ bàn phím hoặc loạn phím ngay sau khi lắp.2. Cơ Chế Và Nguyên Nhân Hư Hỏng Thực Tế Trên Dell Vostro 3568
Tại phòng Lab VietITPro, chúng tôi tiếp nhận hàng trăm ca sửa chữa liên quan đến lỗi bàn phím Dell Vostro 3568 mỗi tháng. Dưới góc độ phân tích kỹ thuật vi mạch, các triệu chứng hư hỏng xuất phát từ những nguyên nhân sau:
Liệt ma trận quét phím (Matrix Scanning) và ẩm mốc đứt đường mạch than
Bản chất của một chiếc bàn phím laptop là một bảng mạch in mềm gồm 3 lớp màng nhựa (PET films) in các đường mạch dẫn điện bằng mực carbon (mực than). Nguyên nhân vật lý: Do độ ẩm không khí tại Việt Nam cao (đặc biệt mùa nồm), hơi nước ngưng tụ giữa các lớp màng PET gây oxy hóa các đường mạch than, tạo điện trở kháng cao hoặc làm đứt mạch ngầm. Hậu quả: Người dùng gặp hiện tượng bấm lúc được lúc không, liệt một nhóm phím có chung đường hàng (Row) hoặc cột (Column) trên ma trận quét phím của IC I/O.Chập phím do chất lỏng (Nước, cà phê, trà)
Khi người dùng vô tình làm đổ chất lỏng lên bàn phím, dung dịch có chứa khoáng chất sẽ len lỏi qua các chân phím, ngấm vào lớp màng dẫn điện. Hiện tượng đoản mạch nội bộ xảy ra, gửi các tín hiệu giả liên tục về IC SIO. Nguy hiểm chết người: Chất lỏng không chỉ làm chập bàn phím mà còn theo cáp FPC chảy thẳng xuống Mainboard, gây chập cháy các tụ gốm lọc nguồn, thậm chí đánh thủng chip SIO (ví dụ các dòng I/O như ITE IT8987 hoặc Nuvoton thường dùng trên nền tảng Intel thế hệ 6/7 của Dell 3568).Vấn đề liên quan đến pin phồng và bản lề
Dell Vostro 3568 sau nhiều năm sử dụng thường gặp hiện tượng pin chai, phồng rộp đẩy ngược khung vỏ lên. Lực ép cơ học từ phía dưới kết hợp với việc người dùng gõ phím mạnh tay sẽ làm biến dạng khung bệ phím, đứt gãy các mối hàn nhiệt nhựa. Ngoài ra, trục bản lề bị cứng (do khô dầu mỡ) tạo lực uốn dọc theo thân máy, làm căng các dải cáp và khung phím, gây ra hiện tượng chập chờn tín hiệu phần cứng.3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro
Để đảm bảo tuyệt đối an toàn cho linh kiện và Mainboard của khách hàng, các kỹ sư tại VietITPro tuân thủ nghiêm ngặt quy trình kỹ thuật 5 bước khắt khe sau đây:
Bước 1: Cách ly nguồn B+ và pin trước tiên
Thao tác kỹ thuật: Tuyệt đối không thao tác tháo lắp bất kỳ linh kiện nào khi chưa ngắt nguồn hoàn toàn. Kỹ thuật viên tiến hành tháo vỏ đáy (Bottom Case), tháo pin chính ra khỏi mainboard, nhấn giữ nút nguồn trong 10 giây để xả sạch dòng điện dư tích tụ trên các tụ lọc nguồn chính (tụ gốm MLCC đường nguồn B+ 19V).Bước 2: Đo đạc nguội kiểm tra chạm chập
Thao tác kỹ thuật: Sử dụng đồng hồ vạn năng số (Digital Multimeter) đo tổng trở (Diode Mode) tại các chân tín hiệu của socket bàn phím trên Mainboard. Bước này nhằm đảm bảo IC SIO không bị phù, chập do lỗi bàn phím cũ gây ra trước khi gắn bàn phím mới vào hệ thống.Bước 3: Tháo gỡ cơ khí và xử lý hàn nhiệt chuyên nghiệp
Thao tác kỹ thuật: Tiến hành tháo rời toàn bộ mainboard, cụm màn hình và các linh kiện phụ trợ để giải phóng hoàn toàn khung Palmrest. Dùng mỏ hàn chuyên dụng kết hợp đầu khò nhiệt độ chuẩn xác để tách bỏ các mối hàn nhựa giữ bàn phím cũ. Vệ sinh sạch sẽ bệ nhựa, loại bỏavia nhựa thừa để chuẩn bị cho việc lắp đặt bàn phím mới.Bước 4: Vệ sinh, bôi keo tản nhiệt và lắp đặt bàn phím Zin
Thao tác kỹ thuật: Đặt bàn phím mới (Zin chính hãng) chuẩn khớp từng milimet vào khung. Sử dụng máy hàn nhiệt chuyên dụng để tạo lại các điểm neo nhựa chắc chắn như nguyên bản nhà máy. Đồng thời, tranh thủ bảo dưỡng hệ thống tản nhiệt: làm sạch bụi bẩn quạt tản nhiệt, tra keo tản nhiệt gốm cao cấp (dẫn nhiệt tốt, không dẫn điện) lên lưng CPU và GPU.Bước 5: Kiểm tra Burn-In và bàn giao
Thao tác kỹ thuật: Lắp ráp hoàn chỉnh máy, khởi động và đưa vào phần mềm test chuyên dụng (Keyboard Test Software) để kiểm tra từng phím, đảm bảo độ nảy đồng đều, không có hiện tượng kẹt phím, sót phím. Chạy thử nghiệm tải nặng (Stress Test) trong 15 phút để kiểm tra độ ổn định nhiệt độ trước khi dán tem bảo hành và bàn giao cho khách hàng.4. Bảng Báo Giá Công Khai Dịch Vụ Thay Bàn Phím Dell Vostro 3568
Tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro, chúng tôi cam kết minh bạch về giá cả và chất lượng linh kiện tuyệt đối. Không có chi phí phát sinh ẩn sau khi sửa chữa.
5. Cẩm Nang Bảo Dưỡng Từ Ban Biên Tập VietITPro Ban Biên Tập VietITPro
Để chiếc Laptop Dell Vostro 3568 của bạn hoạt động bền bỉ, hạn chế tối đa việc phải thay thế bàn phím và các linh kiện phần cứng khác, tôi có một số lời khuyên thực tế dành cho người dùng:
- Kiểm soát môi trường và nhiệt độ: Tránh sử dụng laptop trong môi trường ẩm ướt hoặc vừa ăn uống vừa làm việc để ngăn chặn nguy cơ chất lỏng đổ vào mạch phím. Vệ sinh khe tản nhiệt định kỳ 6 tháng/lần để tránh nhiệt độ máy quá cao làm giòn các chân nhựa giữ phím bên trong.
- Thói quen gõ phím đúng cách: Tránh gõ phím với lực quá mạnh (đặc biệt khi chơi game hoặc nhập liệu cường độ cao). Bàn phím laptop được thiết kế với hành trình phím nông, việc tác dụng lực vượt mức chỉ làm nhanh mỏi tay và làm rão các màng cao su đàn hồi bên dưới.
- Bảo quản và sạc xả pin khoa học: Pin phồng là "kẻ thù" phá hủy cấu trúc cơ học từ trong ra ngoài của Dell Vostro 3568. Hãy rút sạc khi pin đã đầy 100% nếu không sử dụng tác vụ nặng liên tục, đồng thời thay pin ngay khi phát hiện hiện tượng chai phồng để bảo vệ khung phím và Touchpad khỏi bị đội lên.
- Lựa chọn đơn vị sửa chữa chuyên sâu: Khi máy gặp sự cố phần cứng, hãy tìm đến các trung tâm kỹ thuật vi mạch có phòng Lab trang thiết bị hiện đại như VietITPro thay vì những cửa hàng dịch vụ nhỏ lẻ thiếu trang thiết bị, tránh tình trạng "lợn lành thành lợn qué" do kỹ thuật viên non tay gây ra.
