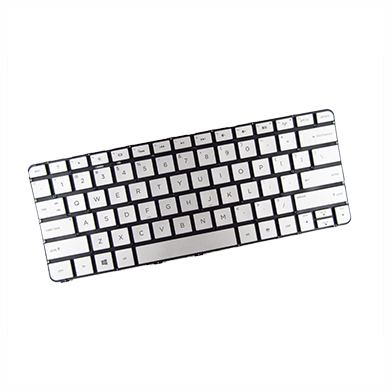

1. Lời Mở Đầu: Góc Nhìn Kỹ Sư Về Kiến Trúc Phần Cứng HP Envy 13 d010tu
Chào anh em đồng nghiệp và cộng đồng công nghệ. Với tư cách là Ban Biên Tập VietITPro tại Trung tâm Kỹ thuật Vi mạch VietITPro, tôi trực tiếp tiếp nhận hàng nghìn ca sửa chữa phần cứng mỗi năm. Trong số các dòng Ultrabook mỏng nhẹ, HP Envy 13 d010tu là một trong những thiết kế cơ khí tinh xảo nhưng cũng mang lại nhiều thách thức lớn nhất cho kỹ thuật viên khi cần can thiệp phần cứng, đặc biệt là hạng mục thay bàn phím (keyboard replacement).
Khác với các dòng laptop phổ thông sử dụng khung nhựa với bàn phím lắp từ mặt trước (top-case) và cố định bằng các ngàm nhựa đơn giản, HP Envy 13 d010tu sở hữu bộ khung hợp kim nhôm CNC nguyên khối. Toàn bộ cụm bàn phím được ép nhiệt chìm (heat-staked rivets) vào mặt C của khung máy từ phía trong. Điều này có nghĩa là để thay thế bàn phím, kỹ thuật viên bắt buộc phải tháo rời toàn bộ linh kiện phần cứng (mainboard, pin, quạt tản nhiệt, hệ thống cáp tín hiệu) và xử lý hàng chục mối hàn nhựa nhiệt bằng tay. Bất kỳ một sai sót nhỏ nào về lực tác động cũng có thể làm biến dạng khung nhôm hoặc làm đứt các đường mạch ngầm trên bo mạch chủ.
2. Phân Tích Cơ Chế Hư Hỏng Thực Tế Và Nguyên Nhân Kỹ Thuật
Tại phòng lab VietITPro, các lỗi liên quan đến bàn phím HP Envy 13 d010tu thường bắt nguồn từ các nguyên nhân vật lý và điện tử sau:
2.1. Đứt Đường Mạch Than Và Liệt Ma Trận Quét Phím (Matrix Scanning)
Bàn phím của dòng máy này sử dụng cấu trúc màng phím nhiều lớp (membrane keyboard) với các đường dẫn mực dẫn điện (carbon conductive ink) được in lụa trên các tấm PET mỏng. Nguyên nhân: Do người dùng sơ ý làm đổ nước ngọt, cà phê hoặc môi trường có độ ẩm cao lâu ngày gây ra hiện tượng ô-xi hóa các chân tiếp xúc, ăn mòn lớp mực carbon. Biểu hiện: Liệt toàn bộ một hàng ngang hoặc cột dọc (do đứt đường đường quét trong ma trận phím ma trận N × M), hoặc xuất hiện hiện tượng tự nhảy phím (ghosting).2.2. Chập IC Điều Khiển I/O (Embedded Controller - EC / SIO)
Nhiều trường hợp người dùng lầm tưởng bàn phím hỏng hoàn toàn do chập mạch, nhưng thực chất dòng điện rò từ bàn phím ẩm đã đánh thẳng vào các chân GPIO của IC quản lý nguồn và ngoại vi (thường sử dụng dòng ITE hoặc Nuvoton trên mainboard HP). Nguyên nhân: Nước hoặc chất lỏng ngấm qua khe phím, chảy trực tiếp xuống khu vực cáp FPC (Flexible Printed Circuit) kết nối bàn phím và len lỏi vào chân socket trên mainboard trong khi máy vẫn đang cắm nguồn. Hậu quả: Gây chập chập tụ gốm MLCC đường nguồn cấp logic 3.3V/5V cho khối SIO, dẫn đến tình trạng mất nguồn đầu vào, chạm chập đường nguồn chính B+ 19V, hoặc máy không nhận phím hoàn toàn dù đã thay phím mới.2.3. Biến Dạng Khung Vỏ Do Nhiệt Độ Và Tác Động Cơ Học
HP Envy 13 d010tu có thiết kế tản nhiệt thụ động kết hợp quạt mỏng. Khi chạy các tác vụ nặng lâu ngày, nhiệt độ vùng giữa mặt C tăng cao làm giãn nở cấu trúc nhựa định hình bên dưới phím, kết hợp với thói quen gõ phím mạnh của người dùng khiến các phím bị kẹt cơ học (scissor switch mechanism gãy móc ngàm).3. Rủi Ro Khi Tự Thay Thế Tại Nhà (Cảnh Báo Từ Chuyên Gia)
Nhiều khách hàng mang máy đến VietITPro trong tình trạng "chữa lợn lành thành lợn què" sau khi tự mua bàn phím trên mạng về tự thay tại nhà. Các rủi ro kỹ thuật chí mạng bao gồm:
Làm đứt cáp màn hình (eDP cable) hoặc cáp Touchpad: Do không nắm được vị trí khóa ngàm ZIF (Zero Insertion Force) trên mainboard, dùng lực kéo mạnh làm rách chân đồng cáp tín hiệu.
Chọc thủng pin Li-Po: Cụm pin của HP Envy 13 d010tu nằm ngay sát bên dưới cụm bàn phím và được dán keo chắc chắn. Việc dùng dao nhiệt hoặc dùi nhọn để cạy các mối hàn nhựa mà không tháo pin trước rất dễ làm thủng vỏ pin, gây cháy nổ hóa học cực kỳ nguy hiểm.
Làm móp méo khung nhôm CNC: Việc ép sai kỹ thuật hoặc dùng lực không đều khi đóng các mối hàn nhựa rivet nhiệt sẽ làm cong vênh mặt C, khiến bàn phím bị cộm lên hoặc các phím bị kẹt cứng không thể gõ được.
4. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro
Để đảm bảo tuyệt đối an toàn cho thiết bị của quý khách, kỹ thuật viên tại VietITPro luôn tuân thủ nghiêm ngặt quy trình chuẩn kỹ thuật phần cứng gồm 5 bước:
Bước 1: Cách ly hoàn toàn nguồn điện (De-energizing)
Tháo vỏ đáy (bottom case), ngay lập tức rút giắc cắm nguồn pin Li-Po ra khỏi mainboard. Nhấn giữ nút nguồn trong 15 giây để xả sạch dòng điện tích trữ trên các tụ lọc nguồn chính (bulk capacitors).Bước 2: Đo đạc nguội và kiểm tra chạm chập (Cold Testing)
Sử dụng đồng hồ vạn năng số (DMM) ở chế độ đo thông mạch (buzzer) và đo trở kháng (diode mode) để kiểm tra các đường tín hiệu từ socket bàn phím về IC I/O. Đảm bảo không có hiện tượng chập dòng áp logic 3.3V/5V, bảo vệ an toàn tuyệt đối cho chipset chính trước khi lắp linh kiện mới.Bước 3: Xử lý cơ khí và thay thế bàn phím chuyên dụng
Sử dụng máy khò nhiệt chuyên dụng với mỏ hàn điểm nhiệt độ kiểm soát chính xác để bóc tách hàng chục mối hàn nhựa (rivet) giữ cụm bàn phím cũ. Vệ sinh sạch sẽ bề mặt khung nhôm CNC, loại bỏ lớp keo cũ và cặn bẩn. Đặt cụm bàn phím Zin mới 100% chuẩn hãng vào vị trí, tiến hành hàn nhiệt định hình lại các mối ngàm nhựa, đảm bảo độ chắc chắn tuyệt đối, không có hiện tượng lún phím hay ọp ẹp khi gõ.Bước 4: Bảo dưỡng hệ thống tản nhiệt
Tháo cụm quạt tản nhiệt và ống đồng (heatsink), làm sạch lớp keo tản nhiệt khô cứng cũ trên bề mặt chip CPU/GPU. Bôi mới lớp keo tản nhiệt gốm cao cấp (Ceramic Thermal Paste) giúp tối ưu hóa hiệu suất truyền nhiệt, giảm thiểu nhiệt lượng phả lên khu vực bàn phím.Bước 5: Kiểm tra toàn diện (Burn-in Test)
Lắp ráp hoàn thiện thiết bị, kiểm tra độ nảy của từng phím bằng phần mềm chuyên dụng kiểm tra ma trận bàn phím (Keyboard Tester). Chạy chương trình kiểm tra độ ổn định của hệ thống (Stress Test) trong 30 phút để kiểm tra nhiệt độ và sự đồng bộ của phần cứng.5. Bảng Báo Giá Và Thông Tin Dịch Vụ Tại VietITPro
Trung Tâm Kỹ Thuật Vi Mạch VietITPro cam kết minh bạch tuyệt đối về giá cả và chất lượng linh kiện:
Lưu ý: Mức giá trên là trọn gói, tuyệt đối không phát sinh thêm chi phí phụ thu. Linh kiện bàn phím thay thế là loại Zin chuẩn xác từng chi tiết ngàm, độ nảy tiêu chuẩn giống hệt bàn phím gốc theo máy.6. Cẩm Nang Bảo Dưỡng Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ tối đa cho bàn phím cũng như linh kiện phần cứng bên trong chiếc HP Envy 13 d010tu yêu quý của bạn, tôi xin đưa ra một số lời khuyên thực tế:
- Kiểm soát nhiệt độ môi trường và vệ sinh định kỳ: Hãy mang máy đi vệ sinh và tra keo tản nhiệt định kỳ 6 - 12 tháng/lần tại các trung tâm uy tín như VietITPro. Nhiệt độ cao từ bo mạch chủ phả lên là nguyên nhân hàng đầu làm giòn các lẫy nhựa bên dưới bàn phím.
- Tuyệt đối tránh xa chất lỏng: Không nên vừa ăn uống vừa sử dụng laptop. Nếu vô tình để nước đổ vào bàn phím, ngay lập tức giữ nút nguồn 5 giây để tắt máy, lật úp máy xuống theo hình chữ V ngược để ngăn chất lỏng chảy sâu vào mainboard, sau đó mang ngay đến trung tâm kỹ thuật gần nhất.
- Thói quen sử dụng lực gõ: Ultrabook mỏng nhẹ có hành trình phím ngắn, cấu trúc màng nhạy cảm. Hãy thao tác gõ với lực vừa phải, tránh dùng lực quá mạnh làm rạn nứt các đường mạch than ngầm bên trong.
- Bảo quản khi di chuyển: Luôn sử dụng túi chống sốc chuyên dụng khi bỏ máy vào balo, tránh để các vật nặng đè nén lên mặt A hoặc mặt C của máy làm cong vênh khung nhôm và chạm vào bản mạch bàn phím.
Mọi chi tiết cần tư vấn chuyên sâu về phần cứng vi mạch, xin vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật viên tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro. Chúng tôi luôn sẵn sàng đồng hành cùng sự ổn định thiết bị của bạn!
