Chào các bạn, tôi là Ban Biên Tập VietITPro, Ban Biên Tập VietITPro Phần Cứng tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro. Trong quá trình tiếp nhận và xử lý hàng nghìn thiết bị tại lab, dòng sản phẩm phổ thông tầm trung như Laptop HP Pavilion 14 bf019TU luôn chiếm một tỷ trọng lớn trong các ca bệnh liên quan đến hệ thống phím, mạch điều khiển I/O và nguồn cục bộ.
Bài viết này, dưới góc nhìn chuyên môn phần cứng sâu sắc, tôi sẽ mổ xẻ tường tận kiến trúc thiết kế, nguyên lý gây lỗi, rủi ro tiềm ẩn khi tự thao tác tại nhà, cũng như quy trình xử lý kỹ thuật tiêu chuẩn khắt khe đang được áp dụng trực tiếp tại VietITPro.
1. Đặc Thù Kiến Trúc Phần Cứng Laptop HP Pavilion 14 bf019TU
Khi tiếp cận một thiết bị để tiến hành can thiệp phần cứng, việc nắm vững bản vẽ cơ khí (mechanical drawing) và sơ đồ mạch (schematic) là điều kiện tiên quyết.
Vật liệu và cấu trúc khung vỏ: HP Pavilion 14 bf019TU sử dụng bộ khung kết hợp giữa nhựa ABS gia cố sợi thủy tinh cao cấp cho phần mặt đáy (D-cover) và hợp kim nhôm phay xước cho mặt phím (C-cover). Điểm đặc thù của dòng Pavilion thế hệ này là cụm bàn phím được thiết kế dạng âm bản (chìm), ép nhiệt chết trực tiếp vào mặt C thông qua hàng trăm điểm tán nhựa (plastic rivets).
Hệ thống ngàm giữ và chân ốc: Không sử dụng ốc vít truyền thống để cố định bàn phím như các dòng ThinkPad hay Latitude cổ điển, HP Pavilion 14 bf019TU đòi hỏi kỹ thuật viên phải cực kỳ cẩn trọng khi bóc tách mối hàn nhiệt. Nếu dùng lực quá đà, mặt C bằng hợp kim nhôm rất dễ bị biến dạng, cong vênh, làm mất độ phẳng khít khi ráp máy lại.
Giao tiếp và Socket kết nối (FPC): Tín hiệu từ ma trận phím được truyền tải về bo mạch chủ (Mainboard) thông qua cáp dẹt mềm FPC (Flexible Printed Circuit) qua một ZIF (Zero Insertion Force) socket 30 pin hoặc 32 pin. Đường tín hiệu này đi song song với đường mạch cấp nguồn phụ cho đèn nền bàn phím (Backlit - tùy phiên bản) và tín hiệu bật/tắt nguồn (Power Button).
2. Cơ Chế Và Nguyên Lý Hư Hỏng Thực Tế Trên HP Pavilion 14 bf019TU
Dưới góc độ đo đạc mạch, lỗi bàn phím trên dòng máy này thường xuất phát từ ba nguyên nhân chính sau:
Lỗi từ ma trận quét phím (Matrix Scanning) và đứt mạch than
Bàn phím laptop không hoạt động như bàn phím cơ rời (mỗi phím một công tắc riêng biệt), mà được tổ chức thành một lưới ma trận gồm các đường hàng (Row) và cột (Column). Nguyên nhân: Do hơi ẩm từ mồ hôi tay, nước ngọt hoặc độ ẩm không khí cao lọt qua khe phím, ngấm vào lớp màng film carbon bên dưới. Lớp keo cách điện bị ăn mòn, làm đứt các đường dẫn mạch than dẫn đến hiện tượng liệt toàn bộ, liệt một nhóm phím (ví dụ liệt cụm WASD hoặc Enter, Space) hoặc nhảy phím loạn xạ.Chập cháy IC điều khiển I/O (Embedded Controller - EC / SIO)
Sơ đồ mạch liên quan: Trên mainboard của HP Pavilion 14 bf019TU, các tín hiệu phím được quản lý trực tiếp bởi chip I/O (SIO), thường sử dụng các dòng chip như ITE (ví dụ IT8987E) hoặc Nuvoton. Cơ chế hư hỏng: Khi một phím bị chập chạm do nước hoặc đoản mạch nội bộ trên vỉ phím, dòng điện rò rỉ có thể đi ngược về chân giao tiếp của IC I/O. Điều này gây sốc điện, làm chết các cổng logic bên trong chip SIO. Hệ quả là máy mất hoàn toàn khả năng nhận diện bàn phím ngoài, không bấm được phím nguồn, hoặc quạt tản nhiệt quay max công suất ngay khi cắm sạc do lỗi giao tiếp quản lý nguồn ACPI.Chạm chập tụ gốm MLCC đường nguồn B+ 19V và nguồn phụ 3.3V/5V
Việc người dùng tự ý tháo lắp không tắt nguồn pin hoàn toàn trước khi cắm/rút cáp FPC bàn phím là nguyên nhân hàng đầu gây chập mạch. Cáp tín hiệu phím nằm ngay sát các tụ lọc nguồn. Một chút lệch tay khi cài cáp vào socket ZIF có thể tạo ra hiện tượng ngắn mạch giữa đường cấp nguồn 3.3V (cho mạch logic phím) và đường 19V (nguồn chính từ Adapter), làm nổ tụ gốm MLCC, thủng mạch in (PCB trace) và thậm chí tiêu diệt chipset Nam (PCH).3. Rủi Ro Tiềm Ẩn Khi Tự Sửa Chữa Tại Nhà (DIY)
Nhiều khách hàng khi tìm kiếm từ khóa "thay bàn phím laptop HP Pavilion 14" thường nghĩ đây là một thao tác đơn giản giống như cắm USB. Tuy nhiên, tại lab VietITPro, chúng tôi đã tiếp nhận vô số thiết bị "bệnh nặng thêm" do người dùng tự thao tác tại nhà:
- Làm gãy ngàm ZIF socket trên Mainboard: Khe cắm cáp FPC vô cùng mỏng manh. Chỉ cần lệch tay hoặc dùng lực quá mạnh khi gạt thanh khóa socket, lẫy nhựa sẽ gãy gập, khiến việc cố định cáp tín hiệu mới trở nên bất khả thi (buộc phải thay thế socket hoặc câu dây đồng vi phím vô cùng phức tạp).
- Đứt cáp màn hình (eDP cable) hoặc cáp loa: Do không nắm được cấu trúc bố trí linh kiện bên trong, việc giật mạnh mặt C ra khỏi khung máy khi chưa tháo hết các mối hàn nhiệt có thể kéo đứt cáp màn hình chạy vắt ngang qua khu vực bàn phím, dẫn đến tình trạng mất hình, sọc màn hình sau khi thay phím.
- Chập cháy toàn hệ thống: Như đã phân tích ở phần cơ chế lỗi, việc không ngắt pin hoàn toàn (Disconnected Battery) trước khi can thiệp vào linh kiện gắn liền với mạch chủ sẽ dẫn đến rủi ro phóng tĩnh điện (ESD) hoặc đoản mạch trực tiếp dòng điện cao áp.
4. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro
Để đảm bảo tuyệt đối an toàn cho thiết bị của quý khách, mọi ca thay bàn phím Laptop HP Pavilion 14 bf019TU tại VietITPro đều phải tuân thủ nghiêm ngặt quy trình kỹ thuật 5 bước sau:
Bước 1: Cách ly hoàn toàn nguồn điện (Isolation): Tháo ốc vỏ đáy, ngắt kết nối pin CMOS và pin chính (Battery) ra khỏi Mainboard. Sử dụng đồng hồ vạn năng số (Digital Multimeter) đo kiểm tra nguội tại các đường nguồn trở kháng để đảm bảo không có hiện tượng chạm chập sẵn có trên bo mạch.
Bước 2: Tháo dỡ chuyên sâu (Disassembly): Tháo rời toàn bộ các linh kiện phụ trợ gồm: Mainboard, quạt tản nhiệt, ổ cứng, thanh RAM, card Wifi... để lộ hoàn toàn mặt C chứa cụm bàn phím cần thay thế.
Bước 3: Xử lý mối hàn nhiệt và bóc tách (Thermal Rivet Removal): Sử dụng máy khò nhiệt chuyên dụng với mức nhiệt được kiểm soát chính xác để làm mềm các chân tán nhựa giữ phím mà không làm phồng rộp, cháy xém lớp hợp kim nhôm của mặt C. Tiến hành bóc tách vỉ phím cũ ra khỏi khung.
Bước 4: Cố định bàn phím mới và Tản nhiệt: Lắp bàn phím Zin mới 100% vào vị trí. Sử dụng mỏ hàn nhiệt công nghiệp để tạo lại các mối tán nhựa cố định chắc chắn như thiết kế nguyên bản của hãng. Đồng thời, kỹ thuật viên tiến hành vệ sinh sạch sẽ lớp keo tản nhiệt cũ trên CPU/GPU và bôi keo tản nhiệt gốm cao cấp mới để tối ưu hiệu suất làm mát.
Bước 5: Kiểm tra Burn-in và Đo đạc ổn định: Lắp ráp lại hoàn thiện thiết bị. Đưa máy lên bệ test, sử dụng phần mềm chuyên dụng kiểm tra ma trận quét phím (Keyboard Test) từng phím một, kiểm tra độ nảy, kiểm tra dòng sạc và độ ổn định nhiệt độ trong thời gian chạy tải nặng (Burn-in test).
5. Bảng Báo Giá Dịch Vụ Công Khai Tại VietITPro
Chúng tôi cam kết minh bạch tuyệt đối về linh kiện và chi phí sửa chữa. Mọi thông tin báo giá đều được niêm yết rõ ràng trước khi tiến hành kỹ thuật:

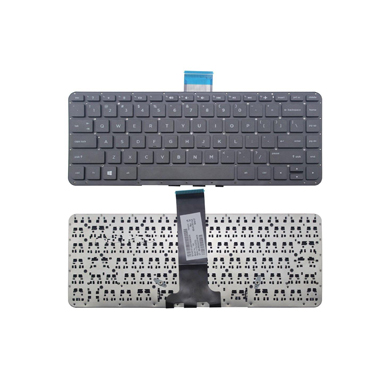

Tên linh kiện: Bàn phím Laptop HP Pavilion 14 bf019TU (Zin chính hãng, có đèn nền Backlit tùy phiên bản).
Đơn giá trọn gói (Linh kiện + Công thay thế): 650.000 VNĐ (Cam kết không phát sinh phụ phí).
Thời gian xử lý kỹ thuật: Lấy liền từ 15 đến 30 phút (Quý khách hàng ngồi trực tiếp quan sát toàn bộ quy trình kỹ thuật tại phòng Lab).
Chính sách bảo hành: 6 đến 12 tháng 1 đổi 1 đối với mọi lỗi kỹ thuật từ nhà sản xuất (liệt phím, loạn phím, chập mạch nội bộ).
6. Cẩm Nang Bảo Dưỡng Linh Kiện Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ tối đa cho bàn phím cũng như toàn bộ hệ thống phần cứng của chiếc HP Pavilion 14 bf019TU, tôi xin chia sẻ một số lời khuyên thực tế dành cho người dùng:
- Vệ sinh định kỳ khe tản nhiệt và bề mặt phím: Nên mang máy đi bảo dưỡng, thổi bụi và thay keo tản nhiệt định kỳ 6 tháng/lần. Bụi bẩn tích tụ làm nhiệt độ máy tăng cao, gián tiếp làm cong vênh bề mặt nhựa mặt C và ảnh hưởng đến độ bền của mạch phím bên dưới.
- Kiểm soát nhiệt độ môi trường: Tránh sử dụng laptop trên các bề mặt giữ nhiệt kém như đệm, chăn, gối. Điều này làm bít kín các khe thoát nhiệt, khiến nhiệt lượng dồn nén vào khu vực chiếu nghỉ tay và bàn phím, gây lão hóa nhanh lớp mạch film bên trong.
- Thói quen sử dụng và sạc xả: Tuyệt đối không ăn uống gần khu vực làm việc để tránh rủi ro nước hoặc đồ ngọt lọt vào các kẽ phím. Khi vệ sinh phím, hãy sử dụng khăn sợi nhỏ ẩm vừa phải (vắt ráo nước) hoặc dung dịch chuyên dụng, không xịt trực tiếp dung dịch lên bề mặt phím.
- Bảo quản đúng cách khi di chuyển: Luôn tắt nguồn hoặc đặt máy ở chế độ ngủ sâu (Hibernate/Sleep) trước khi cho vào balo chống sốc, tránh việc máy tự khởi động lại trong balo gây quá nhiệt cục bộ và hư hại linh kiện.
