Chào các bạn đồng nghiệp và quý khách hàng,
Microsoft Surface 3 là một trong những dòng máy tính bảng lai có thiết kế cơ khí cực kỳ tinh xảo nhưng cũng đầy thách thức đối với giới kỹ thuật sửa chữa phần cứng. Với tư cách là Ban Biên Tập VietITPro tại VietITPro, tôi đã trực tiếp xử lý hàng trăm ca pan bệnh từ đơn giản đến phức tạp trên dòng máy này.
Hôm nay, tôi sẽ mổ xẻ chi tiết dưới góc nhìn kỹ thuật chuyên sâu về dịch vụ Thay camera sau Microsoft Surface 3, từ đặc thù kiến trúc, nguyên lý hư hỏng cơ-điện tử, cho đến quy trình thay thế chuẩn hóa tại Lab của chúng tôi.

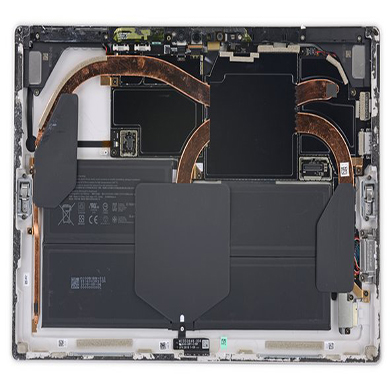

1. PHÂN TÍCH KIẾN TRÚC PHẦN CỨNG MICROSOFT SURFACE 3
Để can thiệp vào bên trong Surface 3 mà không gây ra các "pan bệnh thứ cấp" (hỏng màn hình, đứt cáp, chạm nguồn), kỹ sư bắt buộc phải nắm rõ cấu trúc cơ khí và sơ đồ phân bổ linh kiện của máy.
Khung vỏ và liên kết cơ học: Surface 3 sử dụng bộ khung hợp kim magie đặc trưng (VaporMg). Khung máy cực nhẹ nhưng có độ cứng cơ học cao. Tuy nhiên, toàn bộ phần màn hình cảm ứng được ép chặt vào khung sườn bằng một lớp keo dán công nghiệp chuyên dụng siêu dính có gốc polyurethane. Khoảng cách giữa viền kính màn hình và khung nhôm chỉ chưa đầy 0.5mm. Kính màn hình Surface 3 cực kỳ mỏng (chỉ khoảng 0.4mm), rất dễ nứt vỡ nếu kỹ thuật viên không kiểm soát được nhiệt độ và lực bẩy khi tách màn hình.
Kiến trúc kết nối Camera sau: Module camera sau 8MP của Surface 3 được kết nối với bo mạch chủ (Mainboard) thông qua một sợi cáp bẹt FPC (Flexible Printed Circuit) siêu mỏng. Đầu cáp này được cố định vào Socket trên mainboard bằng một miếng nẹp kim loại (bracket) bắt vít để chống lỏng khi máy bị rung lắc.
Độ khó thao tác: Cực kỳ cao (Mức độ 4/5). Không giống như laptop truyền thống dùng ốc vít để cố định vỏ, mọi thao tác tiếp cận linh kiện bên trong Surface 3 đều phải đi qua "cửa ải" rã rã màn hình. Chỉ một sơ suất nhỏ làm lệch góc mở hoặc dùng miếng gảy quá sâu sẽ làm đứt cáp màn hình, cáp cảm ứng hoặc làm sứt mẻ tấm nền LCD hiển thị phía dưới.
2. CƠ CHẾ VÀ NGUYÊN LÝ HƯ HỎNG CAMERA SAU THỰC TẾ
Qua quá trình đo đạc lâm sàng tại VietITPro, lỗi camera sau trên Surface 3 không đơn thuần là hỏng vật lý của thấu kính, mà thường xuất phát từ các nguyên nhân sâu xa sau:
Lỗi vật lý và cơ học (Mechanical Failures)
Nứt gãy đường mạch ngầm trên cáp FPC: Do thói quen sử dụng hoặc máy bị rơi rớt, lực chấn động truyền qua khung hợp kim làm rung lắc module camera. Sợi cáp FPC chịu ứng suất kéo liên tục dẫn đến nứt gãy các đường đồng siêu nhỏ (micro-traces) truyền dẫn tín hiệu hình ảnh. Lệch trục quang học: Hệ thống lấy nét tự động (Autofocus) sử dụng cuộn cảm biến từ (Voice Coil Motor - VCM) bị kẹt do bụi mịn lọt qua kẽ microphone hoặc kẽ kính camera, khiến camera không thể lấy nét hoặc rung nhòe hình ảnh.Lỗi điện tử và mạch nguồn (Electrical Failures)
Chập đường nguồn cấp cho Camera (LDO Regulators): Module camera hoạt động cần các mức điện áp chuẩn: 2.8V (cho mạch Analog), 1.8V (cho mạch I/O), và 1.2V (cho lõi cảm biến). Các mức áp này được hạ áp từ đường nguồn chính thông qua các IC ổn áp dòng thấp (LDO) hoặc IC nguồn PMIC. Khi tụ gốm lọc nguồn (MLCC) trên đường nguồn này bị rò rỉ hoặc chập mát (short to ground), camera sẽ mất hoàn toàn nguồn cấp, gây ra hiện tượng màn hình đen khi mở ứng dụng camera. Hỏng đường truyền dữ liệu MIPI CSI-2: Tín hiệu hình ảnh từ camera truyền về CPU Intel Atom thông qua giao thức nối tiếp tốc độ cao MIPI CSI-2. Nếu các cuộn dây lọc nhiễu (EMI Filters) trên đường MIPI bị đứt hoặc chân socket kết nối bị oxy hóa do ẩm mốc, CPU sẽ không nhận diện được thiết bị phần cứng (Lỗi Error Code:0xA00F4244 NoCamerasAreAttached).
3. QUY TRÌNH 5 BƯỚC THAY CAMERA SAU CHUẨN LAB VIETITPRO
Tại VietITPro, chúng tôi không thao tác theo cảm tính. Mọi quy trình đều tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật vi mạch quốc tế.
Bước 1: Gia nhiệt tách màn hình và cách ly nguồn B+ (Pin)
Đặt máy lên bàn nhiệt chuyên dụng ở nhiệt độ ổn định 80°C trong vòng 5-7 phút để làm mềm lớp keo gốc polyurethane dưới viền màn hình. Sử dụng giác hút chân không kết hợp với các lá phíp nhựa siêu mỏng (0.1mm) và dung dịch tách keo chuyên dụng để nhẹ nhàng rã màn hình. Bắt buộc: Ngay sau khi nhấc nhẹ màn hình lên, việc đầu tiên là phải chèn miếng cách điện cách ly chân tiếp xúc Pin (đường nguồn B+) với Mainboard để triệt tiêu hoàn toàn điện áp chờ, tránh nguy cơ chập cháy IC đèn màn hình hoặc IC nguồn khi thao tác tháo cáp camera.Bước 2: Đo đạc nguội kiểm tra chạm chập (Cold Diagnostics)
Sử dụng đồng hồ vạn năng kỹ thuật số (Fluke) chuyển sang thang đo diode. Đo trở kháng tại các chân cấp nguồn của Socket camera trên Mainboard (các đường 1.2V, 1.8V, 2.8V) để xác định xem lỗi nằm ở bản thân module camera hay nằm ở mạch nguồn trên Mainboard.- Nếu trở kháng bình thường (
