Dòng máy Microsoft Surface Pro 3 là một tuyệt tác về mặt công nghệ tối giản hóa không gian phần cứng. Tuy nhiên, kiến trúc siêu mỏng này lại là một "cơn ác mộng" đối với các kỹ thuật viên thiếu kinh nghiệm khi cần can thiệp sửa chữa, đặc biệt là việc thay camera sau Microsoft Surface Pro 3.
Dưới góc nhìn của một Ban Biên Tập VietITPro Phần cứng, tôi sẽ phân tích chi tiết cho các bạn về cấu trúc bo mạch, nguyên lý vận hành, các lỗi thực tế và quy trình xử lý chuẩn Lab tại VietITPro.
1. Phân Tích Kiến Trúc Phần Cứng & Thách Thức Trên Surface Pro 3

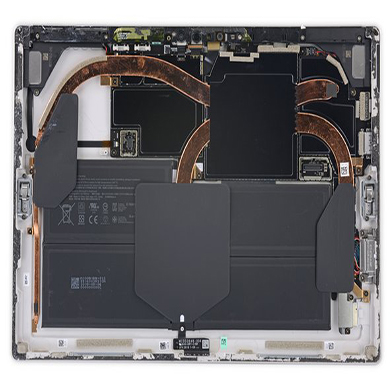

Để hiểu tại sao việc thay camera sau trên dòng máy này lại đòi hỏi kỹ thuật cực kỳ khắt khe, chúng ta cần bóc tách cấu trúc vật lý của nó:
Khung vỏ VaporMg siêu cứng nhưng không đàn hồi: Surface Pro 3 sử dụng lớp vỏ hợp kim Magie (VaporMg) đúc CNC. Khung vỏ này bảo vệ rất tốt các linh kiện bên trong nhưng lại không có bất kỳ một cơ chế khớp ngàm cơ học hay chân ốc nào để tiếp cận từ phía sau. Mọi thao tác phần cứng bắt buộc phải đi từ phía trước bằng cách bóc tách màn hình.
Màn hình cảm ứng siêu mỏng (0.4mm): Lớp kính cảm ứng và phôi hiển thị LCD được ép chặt thành một khối. Lớp keo chạy dọc viền máy có độ bám dính cực cao. Nếu tự thao tác tại nhà bằng máy sấy tóc thông thường, việc phân bổ nhiệt không đều sẽ ngay lập tức làm nứt vỡ màn hình hoặc làm hỏng tấm phản quang eDP bên dưới.
Socket kết nối và cáp FPC (Flexible Printed Circuit): Module camera sau 5MP của Surface Pro 3 kết nối với bo mạch chủ thông qua một sợi cáp FPC siêu mảnh, cố định bằng socket dạng gài (ZIF) có mật độ chân tiếp xúc cực dày. Chỉ một tác động lực lệch góc 5 độ khi cạy socket cũng có thể làm gãy chân đồng trên mainboard.
2. Cơ Chế Và Nguyên Lý Hư Hỏng Thực Tế
Trong quá trình vận hành Lab tại VietITPro, tôi đã đúc kết được các nguyên nhân cốt lõi khiến camera sau Surface Pro 3 bị hỏng:
2.1. Chập hỏng đường nguồn LDO cấp cho Sensor Camera
Hệ thống camera sau hoạt động nhờ vào các đường nguồn ổn áp tuyến tính (LDO) hạ áp từ đường nguồn chính B+ (12V - 15V) của pin. Cụ thể: Nguồn AVDD (Analog): 2.8V. Nguồn DVDD (Digital Core): 1.2V. Nguồn IOVDD (I/O Pad): 1.8V.Khi máy bị ẩm mốc, các tụ gốm lọc nhiễu MLCC (Multi-Layer Ceramic Capacitors) trên các đường nguồn này rất dễ bị chạm chập (short to ground). Khi đó, IC quản lý nguồn (PMIC) sẽ ngắt dòng để bảo vệ, dẫn đến hiện tượng camera không khởi động được, ứng dụng báo lỗi đen màn hình (Error code: 0xA00F4244).
2.2. Lỗi giao tiếp MIPI CSI-2 (Mobile Industry Processor Interface)
Camera truyền tải dữ liệu hình ảnh về CPU Intel Core thông qua bus giao tiếp tốc độ cao MIPI CSI-2. Bản lề máy gập mở liên tục hoặc các tác động rơi rớt vật lý sẽ tạo ra lực quán tính mạnh, làm lỏng hoặc đứt ngầm các đường mạch than truyền dẫn tín hiệu vi sai (Differential pairs) trên cáp FPC của camera.2.3. Ảnh hưởng gián tiếp từ sự cố Pin chai phồng
Đây là lỗi cực kỳ phổ biến. Khi pin Lithium-ion của Surface Pro 3 bị chai và phồng lên, nó sẽ tạo ra một áp lực cơ học cực lớn đẩy ngược từ dưới lên bo mạch chủ và module camera. Áp lực này làm cong nhẹ bo mạch, gây hở chân hàn (cold solder joint) của IC driver camera hoặc bứt đứt socket kết nối.3. Quy Trình 5 Bước Thay Camera Sau Chuẩn Lab VietITPro
Tại VietITPro, chúng tôi không sửa chữa theo cảm tính. Mọi thao tác đều tuân thủ nghiêm ngặt quy trình kỹ thuật vi mạch tiêu chuẩn quốc tế:
