Chào các bạn, tôi là Ban Biên Tập VietITPro - Ban Biên Tập VietITPro Phần Cứng tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro. Trong quá trình tiếp nhận và xử lý hàng nghìn ca bệnh phần cứng mỗi năm, dòng sản phẩm ultrabook mỏng nhẹ Acer Swift SF314 luôn để lại cho đội ngũ kỹ thuật của chúng tôi nhiều trăn trở, đặc biệt là các lỗi liên quan đến hệ thống hiển thị và thay cáp màn hình Laptop Acer Swift SF314.
Bài viết này sẽ mổ xẻ dưới góc độ vi mạch chuyên sâu, phân tích cấu trúc vật lý, nguyên lý hư hỏng, quy trình xử lý chuẩn phòng Lab tại VietITPro và những lưu ý sống còn để bảo vệ chiếc laptop của bạn.
1. Đặc thù kiến trúc phần cứng và thiết kế cơ khí của Acer Swift SF314
Acer Swift SF314 nổi tiếng với thiết kế mỏng nhẹ, vỏ máy được chế tác từ hợp kim nhôm-magnesium (Aluminum-Magnesium alloy) hoặc nhôm CNC nguyên khối nhằm tối ưu hóa trọng lượng nhưng vẫn đảm bảo độ cứng cáp. Tuy nhiên, chính thiết kế tối ưu không gian (space-optimized) này lại tạo ra những thách thức cực lớn cho kỹ sư phần cứng khi can thiệp vào bên trong.
Khung vỏ, hệ thống ngàm giữ và chân ốc
Vỏ máy và kết cấu: Phần đáy (D-shell) và mặt C (bàn phím/chiếu nghỉ tay) của Acer Swift SF314 được kẹp chặt với nhau bằng hàng chục ốc vít có độ dài ngắn khác nhau (từ 3mm đến 6mm). Các chân ốc (brass inserts) được ép nhiệt trực tiếp vào lớp nhựa gia cố bên dưới lớp nhôm. Nếu người thợ không nắm rõ sơ đồ ốc, việc vặn nhầm ốc dài vào vị trí ngắn sẽ làm thủng vỏ C, phá hủy mạch in bên dưới hoặc làm toe ren chân ốc. Hệ thống ngàm nhựa: Các ngàm nhựa xung quanh viền rất giòn, đặc biệt sau một thời gian dài sử dụng dưới tác động nhiệt độ cao từ bo mạch chủ (Mainboard). Thao tác bung máy đòi hỏi phải sử dụng dao nạy chuyên dụng bằng nhựa kỹ thuật, canh đúng góc lực 1 - 2 giờ độ để tránh làm gãy ngàm, mẻ vỏ.Socket kết nối, cáp FPC/eDP và mạch nguồn liên quan

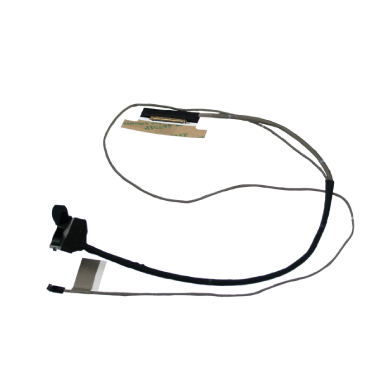

Cáp màn hình (eDP Cable): Acer Swift SF314 sử dụng chuẩn cáp tín hiệu eDP (Embedded DisplayPort) siêu mỏng dạng dẹt (FPC - Flexible Printed Circuit) hoặc cáp bọc lưới chống nhiễu mật độ cao. Cáp này chịu trách nhiệm truyền tải dữ liệu hình ảnh độ phân giải cao (Full HD hoặc 2K) từ GPU tích hợp trên CPU Intel/AMD lên màn hình LCD/OLED, đồng thời cấp nguồn VLED (thường là 12V - 19V) cho mạch cao áp (Backlight inverter/driver) và nguồn logic 3.3V cho tấm nền. Điểm yếu chí mạng tại bản lề: Do không gian thân máy quá mỏng, đường đi của cáp eDP buộc phải luồn qua trục bản lề bên phải hoặc trái. Tại đây, mỗi khi người dùng gập mở màn hình, cáp eDP phải chịu một lực uốn cong cơ học liên tục (bending stress). Theo thời gian, lớp cách điện bị lão hóa, các đường mạch đồng vi mô (micro-traces) bên trong cáp bị đứt ngầm hoặc chạm chập vào nhau. Mạch nguồn liên quan trên Mainboard: Ngay sát chân cắm socket cáp màn hình trên mainboard là các cuộn cảm lọc nhiễu (chokes), tụ gốm lọc nguồn MLCC (Multi-layer Ceramic Capacitors) và IC quản lý nguồn màn hình (Power Management IC - PMIC). Khi cáp màn hình bị chập đứt, dòng điện có thể phóng ngược về mainboard gây cháy cầu chì bảo vệ (fuse), thủng tụ nguồn B+ (19V) hoặc làm chết IC xuất hình trên PCH/CPU.2. Cơ chế và nguyên lý hư hỏng thực tế trên Acer Swift SF314
Tại phòng Lab VietITPro, chúng tôi chia các triệu chứng lỗi liên quan đến cáp màn hình và linh kiện lân cận trên Acer Swift SF314 thành các dạng hư hỏng cốt lõi sau:
Cáp màn hình gập gãy theo bản lề và hiện tượng vật lý
Triệu chứng: Màn hình lúc lên lúc mất khi gập mở góc khác nhau; màn hình bị sọc ngang, sọc dọc, nhấp nháy (flickering); hoặc mất hình hoàn toàn nhưng cắm màn hình ngoài qua cổng HDMI vẫn hiển thị bình thường. Nguyên lý hư hỏng: Dưới góc nhìn vi mạch, cáp eDP sử dụng các đường truyền dẫn tín hiệu vi sai điện áp thấp (LVDS/eDP differential pairs) với biên độ tín hiệu chỉ vài trăm mV để chống nhiễu điện từ (EMI). Khi cáp bị gập gãy, trở kháng (impedance) của đường truyền bị thay đổi đột ngột, gây ra hiện tượng phản xạ tín hiệu (signal reflection), làm méo dạng tín hiệu xung nhịp (clock signal). Kết quả là bộ điều khiển màn hình (T-con board) không đồng bộ được khung hình, dẫn đến sọc màu, nhiễu hạt hoặc mất tín hiệu.Chập phím, liệt ma trận quét phím (Matrix Scanning) và IC I/O
Triệu chứng: Bàn phím trên Acer Swift SF314 bị liệt một vài phím, loạn phím hoặc tự động nhảy chữ. Nguyên lý hư hỏng: Trên một số phiên bản Swift SF314, cáp bàn phím nằm sát hoặc đi chung một cụm với cáp tín hiệu phụ. Khi máy bị ẩm mốc, dung dịch lỏng xâm nhập qua khe bàn phím, nước sẽ ngấm vào chân socket cáp, gây ăn mòn điện hóa (electrochemical migration) các đường mạch than. Dòng điện rò rỉ này đánh thẳng về IC điều khiển I/O (Embedded Controller / SIO như IT8987, KB9022, hoặc Nuvoton). IC SIO này quản lý toàn bộ ma trận phím (matrix scanning), nguồn cấp cho bàn phím và giao tiếp với chip Nam (PCH). Khi IC SIO bị sốc điện, nó sẽ treo hoặc chết vĩnh viễn các cổng GPIO quét phím.Pin chai phồng và hệ lụy phần cứng
Triệu chứng: Nắp lưng bị kênh, trackpad bị cứng, click chuột không ăn hoặc hiển thị phồng rộp bề mặt. Nguyên lý hư hỏng: Pin Li-ion sử dụng trên Acer Swift SF314 có dung lượng cao nhưng không gian tản nhiệt hạn chế. Khi pin bị lão hóa hoặc sạc xả sai cách, các phản ứng hóa học bên trong tạo ra khí gas làm phồng túi pin (pouch cell). Khối pin phồng sẽ đội ngược lên trên, chèn ép trực tiếp vào dải cáp màn hình, cáp bàn phím và đè nặng lên mặt lưng của trackpad, gây đứt ngầm cáp màn hình hoặc làm nứt kính trackpad.3. Quy trình kỹ thuật 5 bước chuẩn Lab VietITPro
Để xử lý triệt để các ca bệnh trên Acer Swift SF314, kỹ thuật viên tại VietITPro phải tuân thủ nghiêm ngặt quy trình kỹ thuật 5 bước chống tĩnh điện (ESD) chuẩn công nghiệp:
Sơ Đồ Luồng Tín Hiệu & Dữ Liệu
Tuyến Tín Hiệu
Bước 1: Cách ly nguồn
→
Bước 2: Đo đạc nguội
→
Bước 3: Xử lý linh kiện
→
Bước 4: Tản nhiệt
→
Bước 5: Burn-in Test
Bước 1: Cách ly nguồn B+ và ngắt kết nối pin đầu tiên
Tuyệt đối không thao tác tháo lắp bất kỳ cáp kết nối nào khi pin chưa được ngắt. Kỹ thuật viên sử dụng dụng cụ cách điện, tháo giắc cắm pin khỏi mainboard ngay sau khi mở nắp lưng để xả toàn bộ điện tích dư thừa trên hệ thống tụ lọc nguồn chính.Bước 2: Đo đạc nguội kiểm tra chạm chập bằng đồng hồ số (Multimeter)
Sử dụng đồng hồ đo điện vạn năng chuyên dụng (Fluke/Sanwa), đo tổng trở (diode mode) tại các đường tín hiệu eDP, đường nguồn 3.3V, 5V và nguồn cấp màn hình VLED. Xác định chính xác liệu lỗi chỉ đứt cáp đơn thuần hay đã lan sang chạm chập IC nguồn trên mainboard.Bước 3: Kỹ thuật thay thế, cố định ngàm và cáp mới
Tháo dỡ cụm màn hình cẩn thận (nếu cần thiết đối với các dòng SF314 dán keo viền màn hình), gỡ bỏ lớp băng dính cách nhiệt cũ. Lắp đặt cáp màn hình Acer Swift SF314 Zin mới 100%, đảm bảo đường đi của cáp nằm đúng rãnh kỹ thuật, không bị kẹt hay chịu lực căng tại các khớp bản lề. Cố định các đầu socket bằng băng dính chuyên dụng chống chịu nhiệt độ cao (Kapton tape), ép chặt lẫy khóa socket bằng lực vừa đủ để tiếp xúc điện hoàn hảo.Bước 4: Bôi keo tản nhiệt gốm làm mát hệ thống
Vì Acer Swift SF314 sử dụng vỏ nhôm tản nhiệt thụ động kết hợp quạt đơn, quá trình tháo lắp mainboard (nếu phải sửa kèm mạch nguồn) đòi hỏi phải vệ sinh sạch lớp keo tản nhiệt cũ bị khô cứng. Tiến hành tra mới keo tản nhiệt gốc gốm cao cấp (Thermal Paste) có hệ số dẫn nhiệt cao giúp tối ưu hóa hiệu suất tản nhiệt cho CPU và GPU, giảm thiểu tối đa hiện tượng throttling do quá nhiệt.Bước 5: Test Burn-in kiểm tra độ ổn định toàn diện
Lắp ráp hoàn thiện khung vỏ, siết đúng lực siết torque của từng con ốc. Đưa máy vào hệ thống chạy thử nghiệm tải nặng (Burn-in test) liên tục trong 30 - 60 phút bằng các phần mềm chuyên dụng (FurMark, AIDA64) kết hợp kiểm tra độ gập mở màn hình ở nhiều góc độ khác nhau để đảm bảo cáp không bị chập chờn hay phát sinh lỗi phụ.4. Bảng báo giá công khai dịch vụ Thay Cáp Màn Hình Laptop Acer Swift SF314
Trung Tâm Kỹ Thuật Vi Mạch VietITPro cam kết minh bạch tuyệt đối về giá cả và chất lượng linh kiện. Dưới đây là biểu phí dịch vụ chuẩn niêm phong tại hệ thống:
5. Cẩm nang bảo dưỡng từ Ban Biên Tập VietITPro
Để chiếc Acer Swift SF314 của bạn hoạt động bền bỉ, hạn chế tối đa nguy cơ đứt cáp màn hình hay hỏng hóc linh kiện vi mạch, tôi xin chia sẻ một số nguyên tắc vàng trong quá trình sử dụng:
- Thói quen gập mở màn hình đúng cách:
- Kiểm soát nhiệt độ môi trường và vệ sinh định kỳ:
- Quản lý nguồn điện và thói quen sạc pin:
