1. Giải Mã Kiến Trúc Phần Cứng Laptop Dell Inspiron 7460 & Đặc Thù Thiết Kế
Dell Inspiron 7460 là một trong những dòng laptop tầm trung - cận cao cấp có thiết kế mỏng nhẹ, mang lại tính thẩm mỹ cao nhưng lại ẩn chứa nhiều thách thức về mặt cơ khí và điện tử đối với kỹ thuật viên.
Vỏ máy và Khung gầm (Chassis Design)
Máy sử dụng bộ khung hợp kim nhôm CNC nguyên khối kết hợp với phần bệ đỡ bàn phím bằng hợp kim nhôm phay xước và mặt đáy nhựa ABS gia cố chịu lực. Điểm cộng là độ cứng cáp cao, nhưng điểm trừ chí mạng về cơ khí là biên độ dung sai khe hở giữa màn hình và bệ máy (topcase) cực kỳ nhỏ. Các chân ốc bắt bản lề được ép nhiệt trực tiếp vào lớp nhựa hoặc vách nhôm mỏng. Khi bản lề bị khô dầu (kẹt cơ), lực momen xoắn truyền trực tiếp lên chân ốc và khung viền màn hình, gây bứt chân ốc, nứt vỏ và quan trọng nhất là bóp méo, đứt gãy cáp tín hiệu màn hình (eDP cable) chạy xuyên qua trục bản lề.Socket Kết Nối và Cáp eDP (Embedded DisplayPort)

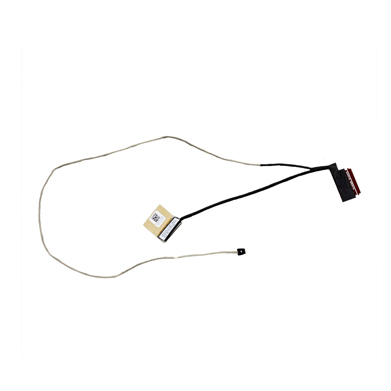

Dell Inspiron 7460 trang bị màn hình kích thước 14 inch viền mỏng (InfinityEdge). Tín hiệu hình ảnh từ mainboard (chipset PCH hoặc đồ họa tích hợp CPU) truyền lên tấm nền LCD (Panel) thông qua cáp bẹt FPC/eDP mỏng tang. Cáp này không chỉ mang đường tín hiệu dữ liệu hình ảnh (High-Speed Differential Signals) mà còn gánh đường nguồn cấp logic 3.3V / 5V cho panel và nguồn đèn nền LED Backlight dao động từ 12V đến 24V tùy thuộc vào độ sáng. Do không gian thiết kế mỏng, sợi cáp eDP buộc phải luồn lách qua một không gian cực kỳ chật hẹp ngay tại chân bản lề trái hoặc phải. Mỗi lần gập mở màn hình, sợi cáp này phải chịu một lực uốn cong (bending stress) liên tục. Sau thời gian từ 2 đến 4 năm, lớp cách điện bằng màng Mylar bị lão hóa, các đường đồng dẫn tín hiệu bên trong bị mỏi vật liệu (fatigue) và đứt ngầm.2. Cơ Chế & Nguyên Lý Hư Hỏng Thực Tế: Từ Cáp Màn Hình Đến Nguy Cơ Cháy Nổ Mainboard
Nhiều người dùng lầm tưởng lỗi hiển thị chỉ đơn giản là hỏng màn hình. Tuy nhiên, dưới lăng kính phân tích mạch của Lab VietITPro, pan bệnh liên quan đến cáp màn hình Dell Inspiron 7460 thường diễn biến qua các cơ chế vật lý và điện tử sau:
Gập Gãy Cơ Học Và Bong Mạch Than (Micro-Fracture)
Như đã phân tích, lực ma sát từ trục bản lề quá chặt cộng với việc người dùng gập mở máy hàng ngày khiến các đường mạch dẫn tín hiệu mạ đồng bên trong cáp bị nứt gãy vi mô. Ban đầu, máy sẽ có hiện tượng sọc màn hình khi đẩy góc mở màn hình ở một vị trí nhất định (sweet spot), sau đó mất hình hoàn toàn hoặc màn hình chuyển sang màu trắng xóa (white screen), nhòe màu, chớp giật liên tục.Thảm Họa Chập Cháy IC I/O và Chipset Do Chạm Nguồn Panel
Đây là nguy cơ nguy hiểm nhất khi cáp màn hình bị đứt hoặc bong tróc lớp cách điện, gây chập chạm giữa đường nguồn cấp đèn nền (12V - 19V) và đường dữ liệu logic nhạy cảm (3.3V). Khi nguồn cao áp 19V từ đường B+ tràn ngược vào mạch điều khiển logic của Panel hoặc ngược về khe cắm eDP trên Mainboard, dòng điện cưỡng bức sẽ đi qua các tụ gốm lọc nguồn MLCC, làm chúng bị nổ tung hoặc đánh thủng. Hậu quả trực tiếp là chập IC điều khiển nguồn màn hình (Power Management IC) trên main, nặng hơn là đánh thủng đế chứa IC I/O (Embedded Controller như các dòng IT8987, KB9022) hoặc làm tổn thương nghiêm trọng đến dải mạch giao tiếp hình ảnh tích hợp trong PCH/CPU. Lúc này, chi phí sửa chữa sẽ đội lên gấp nhiều lần so với việc thay thế một sợi cáp màn hình kịp thời.3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro Cho Dell Inspiron 7460
Để xử lý triệt để lỗi cáp màn hình trên dòng máy mỏng nhẹ này mà không làm phát sinh thêm bất kỳ hư hỏng thứ cấp nào, các kỹ sư tại VietITPro phải tuân thủ tuyệt đối quy trình chuẩn 5 bước khắt khe sau:
Sơ Đồ Luồng Tín Hiệu & Dữ Liệu
Tuyến Tín Hiệu
Bước 1: Cách ly nguồn B+
→
Bước 2: Đo đạc nguội
→
Bước 3: Tháo lắp cơ khí vi điểm
→
Bước 4: Vệ sinh & Tản nhiệt
→
Bước 5: Test Burn-in
Bước 1: Cách ly nguồn B+ và ngắt hoàn toàn Pin CMOS/Pin chính
Thao tác kỹ thuật: Tuyệt đối không thao tác tháo lắp cáp khi pin vẫn đang kết nối với mainboard. Kỹ sư tiến hành tháo ốp lưng, ngắt giắc cắm pin chính (Battery Connector) và xảhết điện tích còn lưu trữ trên các tụ lọc nguồn chính bằng cách nhấn giữ nút nguồn trong 10 giây. Điều này triệt tiêu hoàn toàn hiện tượng sốc điện tĩnh (ESD) hoặc đánh lửa hồ quang làm chết chip.Bước 2: Đo Đạc Nguội Kiểm Tra Chạm Chập Trên Mainboard
Thao tác kỹ thuật: Sử dụng đồng hồ vạn năng số (Digital Multimeter) ở thang đo điện trở/diode để kiểm tra tổng trở các chân trên cổng kết nối eDP (eDP Connector) trên mainboard. Xác định xem có sự sụt áp hay chạm chập về mass (GND) tại các đường nguồn cấp 3.3V, hay không. Nếu phát hiện chạm chập, bắt buộc phải xử lý dứt điểm trên tầng nguồn trước khi gắn cáp mới vào.Bước 3: Tháo Lắp Cơ Khí Vi Điểm & Thay Thế Cáp Màn Hình Mới
Thao tác kỹ thuật:- Tháo rời hệ thống ăng-ten Wi-Fi, tách cụm màn hình ra khỏi bệ máy bằng cách tháo các ốc bản lề với lực momen xoắn kiểm soát chuẩn xác (tránh làm tụt chân ốc nhiệt).
- Khò nhiệt và tách lớp viền màn hình (Bezel) cẩn thận (vì viền dùng keo dán kết hợp ngàm nhựa).
- Tháo panel LCD, gỡ bỏ lớp cáp cũ bị hư hỏng.
- Lắp đặt cáp màn hình Zin mới 100% chính hãng, đi dây theo đúng rãnh kỹ thuật ban đầu của nhà sản xuất, định tuyến vòng cung tại bản lề sao cho lực uốn được phân bổ đều, không bị gấp khúc hay bị chèn ép bởi khung nhôm.
Bước 4: Xử Lý Cơ Khí Bản Lề & Tản Nhiệt
Thao tác kỹ thuật: Trước khi ráp máy, kỹ thuật viên tiến hành xả nhẹ độ cứng của bản lề (nếu bản lề bị kẹt cứng), tra mỡ chịu nhiệt chuyên dụng để giảm ma sát. Đồng thời, vệ sinh toàn bộ hệ thống tản nhiệt, tra keo tản nhiệt gốm cao cấp (Thermal Paste) giúp máy vận hành mát mẻ, giảm thiểu nhiệt lượng tỏa ra ảnh hưởng đến khung nhựa và khu vực lân cận cáp màn hình.Bước 5: Kiểm Tra Burn-In & Test Độ Ổn Định Toàn Diện
Thao tác kỹ thuật: Lắp ráp hoàn thiện khung vỏ, siết lực ốc vừa đủ. Khởi động máy, chạy phần mềm test chuyên dụng (FurMark kết hợp AIDA64) liên tục trong vòng 30 phút để kiểm tra độ ổn định của hình ảnh ở các mức độ phân giải và tần số quét khác nhau, đồng thời gập mở màn hình liên tục 50 lần để đảm bảo cáp không bị chập chờn hay sọc hình trở lại.4. Bảng Báo Giá Dịch Vụ & Cam Kết Chất Lượng Tại VietITPro
Chúng tôi hiểu rằng sự minh bạch về chi phí và thời gian là yếu tố cốt lõi để khách hàng yên tâm gửi gắm thiết bị. Dưới đây là biểu phí dịch vụ chuẩn được niêm yết tại trung tâm:
Cam kết vàng từ Trung Tâm Kỹ Thuật Vi Mạch VietITPro: Linh kiện thay thế chuẩn zin, không dùng cáp lô kém chất lượng dễ đứt ngầm trở lại. Hoàn tiền 100% nếu phát sinh lỗi do thao tác kỹ thuật hoặc linh kiện không đạt chuẩn trong thời gian bảo hành. Khách hàng được trực tiếp quan sát toàn bộ quy trình tháo lắp và sửa chữa tại phòng kỹ thuật (Transparent Lab).5. Cẩm Nang Bảo Dưỡng Từ Ban Biên Tập VietITPro: Kéo Dài Tuổi Thọ Linh Kiện Laptop
Để chiếc Dell Inspiron 7460 của bạn hoạt động bền bỉ, hạn chế tối đa việc lặp lại lỗi đứt cáp màn hình hay hỏng hóc phần cứng, tôi khuyến nghị người dùng tuân thủ các nguyên tắc vàng sau:
- Thói Quen Gập Mở Màn Hình Đúng Cách:
- Kiểm Soát Nhiệt Độ Và Vệ Sinh Định Kỳ:
- Bảo Quản Khi Di Chuyển:
