Chào bạn, tôi là Ban Biên Tập VietITPro, Ban Biên Tập VietITPro Phần Cứng tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro.
Trong quá trình vận hành và trực tiếp xử lý các ca bệnh phức tạp tại phòng lab của chúng tôi, dòng laptop phổ thông HP 15s-du1039TX là một trong những thiết bị được đem tới bảo dưỡng và sửa chữa với tần suất khá cao. Bất kỳ kỹ thuật viên phần cứng nào khi tiếp cận model này đều phải nắm vững kiến trúc cơ khí lẫn sơ đồ mạch điện (Schematic) của nó để tránh những sự cố đáng tiếc do thiết kế vỏ nhựa và cơ chế bản lề đặc trưng gây ra.
Bài viết này sẽ mang đến một góc nhìn kỹ thuật phần cứng toàn diện, thực tế và sâu sắc nhất về hiện tượng đứt, chập hoặc lỗi tín hiệu cáp màn hình trên HP 15s-du1039TX, đồng thời chia sẻ quy trình xử lý chuẩn công nghiệp đang được áp dụng tại VietITPro.
1. Đặc thù kiến trúc phần cứng HP 15s-du1039TX dưới góc nhìn chuyên gia
Kiến trúc khung vỏ và hệ thống cơ khí bản lề
HP 15s-du1039TX sử dụng bộ khung vỏ bằng nhựa ABS pha polycarbonate chất lượng trung bình. Điểm yếu chí mạng của thiết kế này nằm ở các chân trụ ốc (brass inserts) được ép nhiệt trực tiếp vào phần nhựa của mặt đáy (Bottom Case) và mặt phím (Palmrest).Khi máy hoạt động lâu ngày, hệ thống tản nhiệt làm khô giòn nhựa, kết hợp với lực ma sát lớn từ trục bản lề kim loại (Hinge), các chân ốc này rất dễ bị bứt gốc, bung ra khỏi vị trí cố định. Mỗi khi người dùng gập mở màn hình, lực tác động không được triệt tiêu đều mà dồn trực tiếp vào khung nhựa, làm căng cứng, uốn cong và cuối cùng là bẻ gãy các đường mạch đồng vi mô bên trong cáp màn hình (FPC - Flexible Printed Circuit) hoặc cáp eDP (Embedded DisplayPort) chạy dọc theo chân bản lề trái/phải.
Socket kết nối và đường tín hiệu eDP
Trên bo mạch chủ (Mainboard) của HP 15s-du1039TX, tín hiệu hiển thị hình ảnh từ GPU rời (NVIDIA GeForce MX130 hoặc MX250 tùy phiên bản cấu hình phụ) hoặc GPU tích hợp trong CPU Intel thế hệ 10 đi qua socket eDP 30-pin hoặc 40-pin (tùy thuộc vào việc máy sử dụng tấm nền Panel HD hay FHD IPS).Đường truyền này không chỉ mang dữ liệu hình ảnh dạng vi sai điện áp thấp (LVDS/eDP lanes) mà còn gánh các đường nguồn xung kích:
VDD_LCD (+3.3V hoặc +5V): Cấp nguồn nuôi cho mạch logic và tấm nền LED Driver.
BL_PWR (+19V B+): Nguồn trực tiếp từ adapter/pin để kích hoạt các thanh LED backlight chiếu sáng màn hình.
EDP_HPD (Hot Plug Detect): Tín hiệu thông báo trạng thái kết nối giữa Mainboard và Panel màn hình.
Khi cáp màn hình bị gập gãy, đứt ngầm bên trong, các đường nguồn này có nguy cơ chạm chập với nhau hoặc chạm mát (GND). Hậu quả là không chỉ mất hình ảnh mà còn dẫn đến thảm họa phần cứng nghiêm trọng hơn: chập cháy IC nguồn màn hình trên Mainboard hoặc đánh thủng nguồn cấp cho chip cầu Nam/EC (Embedded Controller).
2. Cơ chế và nguyên lý hư hỏng thực tế của cáp màn hình HP 15s-du1039TX
Tại phòng lab VietITPro, chúng tôi ghi nhận các dạng hỏng hóc thực tế liên quan đến cáp màn hình và linh kiện phụ trợ như sau:
Đứt đường mạch than/đồng tín hiệu (Micro-trace fracture): Do hiện tượng mỏi vật liệu (Metal Fatigue) khi gập mở máy hàng nghìn lần. Biểu hiện là màn hình chập chờn, sọc ngang sọc dọc khi thay đổi góc mở màn hình, hoặc mất hình hoàn toàn nhưng xuất cổng HDMI ra màn hình rời vẫn chạy bình thường.
Chập nguồn do ẩm mốc và oxy hóa: Dòng HP 15s có thiết kế khe thoát nhiệt hướng vào bản lề. Hơi ẩm và bụi bẩn tích tụ lâu ngày ngấm vào vị trí tiếp giáp giữa cáp màn hình và tấm nền LCD (Panel), gây ra hiện tượng ăn mòn điện hóa (Electrochemical Migration), làm cháy chân socket, đứt mạch chân nguồn cấp panel.
Ảnh hưởng chéo từ IC điều khiển (EC/SIO) và nguồn phụ: Một số trường hợp cáp màn hình chập chập chờn làm sốc điện áp ngược về mạch quản lý nguồn sạc và IC SIO (như họ ITE hoặc Nuvoton trên bo mạch), khiến máy mất nguồn hoàn toàn, không kích được nguồn, hoặc liệt bàn phím, lỗi nhận diện pin.
3. Quy trình kỹ thuật 5 bước chuẩn Lab VietITPro
Để khắc phục triệt để lỗi cáp màn hình trên HP 15s-du1039TX, các kỹ sư tại VietITPro tuân thủ tuyệt đối quy trình tiêu chuẩn quân sự gồm 5 bước:
Bước 1: Cách ly nguồn điện triệt để (De-energizing)
Tháo toàn bộ ốc vít mặt đáy, sử dụng dụng cụ chuyên dụng tách ngàm nhựa ABS cẩn thận để không làm rách cáp bàn phím hay cáp bàn di chuột (Touchpad). Bắt buộc tháo jack cắm pin (Battery Connector) ra khỏi Mainboard đầu tiên trước khi thao tác bất kỳ bước nào khác nhằm triệt tiêu hoàn toàn dòng điện chờ (Standby Power) trên mạch B+.Bước 2: Đo đạc nguội kiểm tra chạm chập (Cold Testing)
Sử dụng đồng hồ vạn năng số cao cấp (Fluke), đo tổng trở (Resistance to Ground) tại các đường nguồn cấp cho màn hình trên mainboard. Kiểm tra kỹ khu vực socket eDP xem có hiện tượng rò điện,chập tụ gốm MLCC (Multi-layer Ceramic Capacitor) hay không nhằm đảm bảo an toàn tuyệt đối khi lắp cáp mới.Bước 3: Thay thế cáp màn hình Zin mới & Xử lý khung vỏ cơ khí

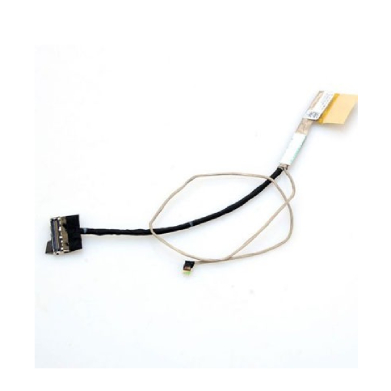

Tháo dỡ phần cáp cũ bị đứt gãy dọc theo trục bản lề một cách tỉ mỉ. Kiểm tra chân ốc bản lề: Nếu chân ốc bị bung, kỹ thuật viên tiến hành hàn gia cố nhựa bằng công nghệ đắp keo nhiệt và gia cường lõi đồng để triệt tiêu lực tì đè lên cáp màn hình mới. Lắp đặt cáp màn hình HP 15s-du1039TX chính hãng mới 100%, đi dây đúng rãnh kỹ thuật, đảm bảo không bị xoắn vặn hay kẹt vào khung nhôm/nhựa.Bước 4: Vệ sinh hệ thống tản nhiệt và tối ưu hóa phần cứng
Làm sạch lớp keo tản nhiệt cũ đã bị khô cứng trên bề mặt DIE của CPU và GPU. Bôi mới keo tản nhiệt gốm cao cấp có độ dẫn nhiệt tốt, giúp máy vận hành êm ái, giảm nhiệt độ cục bộ tại khu vực bản lề và khe thoát gió.Bước 5: Kiểm tra toàn diện (Burn-in Test)
Lắp ráp hoàn thiện máy, siết lực momen xoắn chuẩn cho ốc bản lề. Chạy phần mềm stress test (FurMark kết hợp AIDA64) liên tục trong nhiều giờ để kiểm tra độ ổn định của tín hiệu hình ảnh, đảm bảo không xuất hiện hiện tượng nhiễu hình, sọc màn hình ở bất kỳ góc mở nào.4. Bảng báo giá công khai dịch vụ tại VietITPro
Chúng tôi cam kết minh bạch tuyệt đối về giá cả và chất lượng linh kiện cung cấp đến tay khách hàng:
5. Cẩm nang bảo dưỡng Laptop định kỳ từ Ban Biên Tập VietITPro
Để chiếc HP 15s-du1039TX của bạn luôn bền bỉ và hạn chế tối đa việc lặp lại lỗi cáp màn hình hay hỏng hóc phần cứng, hãy tuân thủ những nguyên tắc vàng sau đây:
- Thói quen gập mở màn hình đúng cách: Luôn cầm vào chính giữa phần trên của màn hình khi gập hoặc mở máy, tuyệt đối không cầm lệch về một bên góc trái hoặc phải. Điều này giúp lực phân bố đều lên hai bản lề, tránh làm xoắn vặn và đứt ngầm cáp bên trong.
- Kiểm soát nhiệt độ môi trường: Tránh sử dụng máy trên chăn, nệm, gối – những vật liệu giữ nhiệt làm bịt kín khe tản nhiệt phía dưới máy. Nhiệt độ cao làm giòn các chi tiết nhựa khung vỏ và làm suy giảm độ dẻo dai của lớp cách điện cáp màn hình.
- Bảo dưỡng định kỳ 6 tháng/lần: Mang máy đến các trung tâm uy tín như VietITPro để kỹ thuật viên kiểm tra độ rơ của bản lề, tra dầu bôi trơn chuyên dụng vào trục xoay và vệ sinh sạch sẽ bụi bẩn bên trong.
- Sạc và bảo quản pin khoa học: Sử dụng bộ sạc chính hãng đi kèm máy để đảm bảo dòng điện luôn phẳng, tránh các hiện tượng sốc điện áp xung kích lan truyền qua cáp tín hiệu màn hình.
