1. Giới Thiệu Chung Về Kiến Trúc Phần Cứng Laptop HP Pavilion M4 1004TX
Chào bạn, tôi là Ban Biên Tập VietITPro – Ban Biên Tập VietITPro Phần Cứng trực tiếp điều hành tại Trung tâm Kỹ thuật Vi mạch VietITPro. Trong suốt hành trình làm nghề sửa chữa bo mạch chủ (mainboard) và các linh kiện ngoại vi cho laptop, tôi đã tiếp nhận hàng ngàn ca bệnh từ nhẹ đến nặng. Hôm nay, tôi sẽ mổ xẻ dưới góc độ chuyên môn kỹ thuật sâu sắc về một pan bệnh rất kinh điển nhưng ít ai phân tích thấu đáo: Thay cáp màn hình Laptop HP Pavilion M4 1004TX.
Đặc thù kiến trúc bo mạch và hệ thống cơ khí
Dòng sản phẩm HP Pavilion M4 1004TX là một trong những thiết kế mang tính giao thoa giữa phong cách phổ thông và cấu trúc bán cơ khí phức tạp của HP trong giai đoạn trước. Khung vỏ và kết cấu: Máy sử dụng bộ khung kết hợp giữa hợp kim nhôm gia công bề mặt và nhựa ABS cao cấp chịu lực. Tuy nhiên, điểm yếu chết người của dòng M4 nằm ở hệ thống bản lề (hinges) bắt trực tiếp lên khung nhựa bằng các chân ốc (brass inserts) ép nhiệt. Theo thời gian, nhựa lão hóa, giòn đi, kết hợp với lực mở gập màn hình liên tục sẽ tạo ra độ rơ cơ học lớn. Hệ thống cáp tín hiệu (eDP Cable): Cáp màn hình của HP Pavilion M4 1004TX chạy dọc theo trục bản lề bên trái (hoặc phải tùy phân vùng thiết kế bo mạch), đi kèm với cáp webcam và cụm anten Wi-Fi. Do không gian hẹp và chịu lực uốn gập liên tục 180 độ mỗi lần mở máy, phần lõi đồng bên trong cáp tín hiệu rất dễ bị mỏi cơ học (fatigue failure), dẫn đến đứt ngầm các đường tín hiệu truyền dẫn hình ảnh.2. Cơ Chế Và Nguyên Lý Hư Hỏng Thực Tế Của Cáp Màn Hình HP Pavilion M4 1004TX
Dưới góc nhìn của một kỹ sư vi mạch, việc cáp màn hình bị lỗi không chỉ đơn thuần là "đứt dây" mà là một chuỗi các hiện tượng vật lý và điện tử phức tạp:
2.1. Hiện tượng vật lý: Đứt đường mạch than và gập gãy cơ học

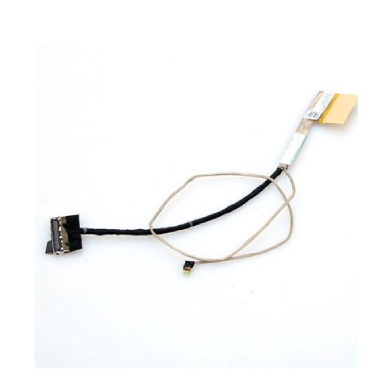

Cáp màn hình laptop hiện đại không phải là các bó dây đồng rời rạc như thời cổ điển mà là cáp dẹt dạng FPC (Flexible Printed Circuit) hoặc cáp bẹ nhiều sợi siêu nhỏ (Micro-coaxial cable). Khi bản lề bị khô dầu, cứng hoặc lỏng ốc giữ, lực ma sát dồn toàn bộ lên đoạn cáp đi qua trục bản lề. Mỗi lần gập mở, lớp vỏ cách điện bằng nhựa dẻo bị bẻ gập đột ngột, làm nứt gãy các đường mạch dẫn tín hiệu LVDS hoặc eDP (Embedded DisplayPort). Biểu hiện lâm sàng: Màn hình bị sọc dọc/ngang, nhấp nháy khi gập máy ở một góc độ nhất định, mất màu (sai màu), hoặc nặng nhất là màn hình tối đen hoàn toàn dù đèn nguồn vẫn sáng và máy vẫn xuất hình bình thường qua cổng HDMI ra màn hình ngoài.2.2. Nguy cơ chập cháy lan truyền sang mạch nguồn (Power Rail)
Đây là điều mà ít thợ sửa chữa thông thường cảnh báo bạn. Cáp màn hình HP Pavilion M4 1004TX không chỉ truyền tín hiệu hình ảnh mà còn gánh các đường nguồn xung trọng yếu: Đường nguồn cấp áp PANEL_VCC (+3.3V hoặc +5V): Cung cấp điện áp hoạt động cho IC điều khiển trên tấm nền LCD (T-Con board). Đường nguồn đèn nền (LED Backlight Power - VLED): Dao động từ 12V đến 19V trực tiếp từ nguồn chính B+ của mainboard để nuôi chuỗi LED chiếu sáng màn hình.Khi cáp bị cọ xát rách lớp vỏ cách điện, các đường tín hiệu xung nhịp cao (High-speed differential pairs) có thể chạm chập vào đường nguồn cao áp 19V này. Hậu quả là dòng điện đột ngột phóng ngược về khe cắm socket trên mainboard, gây:
Chập đứt cầu chì bảo vệ (Fuse) trên mainboard.
Phá hủy IC nguồn màn hình, hoặc nặng hơn là đánh hỏng khối điều khiển xuất hình tích hợp trong Chipset / CPU / GPU rời. Lúc này, chi phí sửa chữa sẽ đội lên gấp nhiều lần so với việc chỉ thay một sợi cáp màn hình đơn thuần.
3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab Tại VietITPro
Để xử lý dứt điểm tình trạng lỗi cáp màn hình trên HP Pavilion M4 1004TX mà không làm phát sinh rủi ro phần cứng, tại Trung tâm Kỹ thuật Vi mạch VietITPro, chúng tôi tuân thủ tuyệt đối quy trình kỹ thuật chuẩn phòng thí nghiệm gồm 5 bước:
Bước 1: Cách ly nguồn B+ và pin hoàn toàn (Power Isolation)
Trước khi đưa tua-vít vào máy, kỹ thuật viên bắt buộc phải ngắt kết nối pin CMOS và pin chính (Battery) khỏi mainboard. Xả toàn bộ dòng điện tích tụ trong các tụ gốm lọc nguồn MLCC bằng cách chạm mát nhíp kỹ thuật, đảm bảo môi trường thao tác ở trạng thái "0 Volt" tuyệt đối nhằm tránh hiện tượng phóng tĩnh điện (ESD) đánh thủng vi mạch nhạy cảm.Bước 2: Đo đạc nguội kiểm tra chạm chập (Cold Resistance Measurement)
Sử dụng đồng hồ vạn năng số (Digital Multimeter) đo tổng trở (Resistance to Ground) tại các chân tín hiệu trên socket cáp màn hình ở mainboard. Kiểm tra nhanh tình trạng chạm chập đường nguồn VLED 19V và PANEL_VCC 3.3V. Nếu phát hiện tổng trở về 0 Ohm, phải tiến hành xử lý phần chạm trên mainboard trước khi lắp cáp mới vào.Bước 3: Kỹ thuật tháo lắp, thay thế cáp màn hình chuẩn xác
Tháo dỡ cơ khí: Sử dụng trạm khò nhiệt và tua-vít chuyên dụng để tháo phần ốp nhựa viền màn hình (Bezel) vốn được giữ bằng các ngàm nhựa cực kỳ mỏng manh trên dòng M4. Tuyệt đối không dùng sức thô bạo làm gãy ngàm. Xử lý bản lề: Nới lỏng và căn chỉnh lại trục bản lề, tra mỡ chịu nhiệt chuyên dụng để giảm ma sát, triệt tiêu tận gốc nguyên nhân làm đứt cáp tái phát. Thay thế linh kiện: Lắp đặt cáp màn hình Zin mới 100%, đi dây đúng rãnh kỹ thuật nguyên bản của hãng, dán băng dính cách điện chịu nhiệt cao tại các điểm tỳ giáp ranh khung máy.Bước 4: Vệ sinh và bảo dưỡng hệ thống tản nhiệt
Nhân tiện tháo rời máy, chúng tôi tiến hành vệ sinh sạch sẽ bụi bẩn bám tại khe tản nhiệt và quạt làm mát. Làm sạch lớp keo tản nhiệt cũ đã khô cứng trên bề mặt đế đồng của CPU/GPU, sau đó bôi mới keo tản nhiệt gốm cao cấp có độ dẫn nhiệt cao, giúp máy duy trì nền nhiệt ổn định.Bước 5: Kiểm tra Burn-in Test toàn diện
Lắp ráp hoàn thiện khung vỏ, siết lực momen xoắn chuẩn xác cho hệ thống ốc vít.- Đưa máy vào hệ thống kiểm tra chuyên sâu (Burn-in test): Chạy ứng dụng giả lập đồ họa nặng liên tục trong 30 phút để kiểm tra độ ổn định của tín hiệu hình ảnh, đảm bảo màn hình không bị sọc, không chớp nháy ở mọi góc mở gập khác nhau.
4. Bảng Báo Giá Công Khai & Cam Kết Dịch Vụ Tại VietITPro
Chúng tôi hiểu rằng sự minh bạch về chi phí là yếu tố cốt lõi để xây dựng lòng tin với khách hàng. Dưới đây là biểu phí dịch vụ trọn gói cho dòng máy HP Pavilion M4 1004TX tại trung tâm:
5. Cẩm Nang Bảo Dưỡng Laptop Từ Ban Biên Tập VietITPro Ban Biên Tập VietITPro
Để chiếc laptop HP Pavilion M4 1004TX của bạn hoạt động bền bỉ, hạn chế tối đa việc lặp lại lỗi đứt cáp màn hình hay hỏng hóc phần cứng, hãy tuân thủ các nguyên tắc vàng sau đây:
- Thói quen mở gập máy đúng cách: Luôn dùng hai tay giữ đều hai góc của màn hình khi mở hoặc gập máy. Tuyệt đối không cầm một góc lệch để mở (ví dụ: chỉ kéo một góc bên trái hoặc bên phải), điều này làm lực xoắn dồn ép đột ngột lên bản lề và cáp tín hiệu bên trong.
- Kiểm soát nhiệt độ môi trường: Tránh sử dụng laptop trên nệm, chăn, gối – những nơi bịt kín khe hút gió phía dưới máy, gây sốc nhiệt làm biến dạng khung nhựa và giòn lớp vỏ cáp.
- Bảo dưỡng định kỳ: Mang máy đi vệ sinh, tra dầu bản lề và thay keo tản nhiệt định kỳ 6 tháng đến 1 năm/lần. Việc này giúp bản lề luôn nhẹ nhàng, không gây sức căng cơ học cho cáp màn hình.
- Quản lý nguồn điện thông minh: Sử dụng sạc chính hãng đạt chuẩn, tránh dùng các loại sạc trôi nổi gây dao động điện áp (voltage spike), bảo vệ an toàn cho các linh kiện vi mạch nhạy cảm trên bo mạch chủ.
Lời Kết Từ Ban Biên Tập VietITPro
Việc sửa chữa phần cứng laptop, đặc biệt là các dòng máy có tuổi đời như HP Pavilion M4 1004TX, đòi hỏi sự am hiểu tường tận về sơ đồ mạch (schematics) và kỹ thuật cơ khí chính xác. Đừng để những lỗi nhỏ như đứt cáp màn hình trở thành thảm họa phần cứng do tự ý sửa chữa tại nhà hoặc gửi nhầm những cơ sở thiếu chuyên môn.Hãy đến với Trung Tâm Kỹ Thuật Vi Mạch VietITPro, nơi hội tụ của những kỹ sư tận tâm và trang thiết bị hiện đại bậc nhất. Chúng tôi cam kết mang lại sự an tâm tuyệt đối cho thiết bị của bạn!
