1. Đánh Giá Kiến Trúc Phần Cứng & Đặc Thù Cơ Khí Acer Aspire E5 573G
Acer Aspire E5 573G là một trong những dòng laptop phổ thông được sản xuất với số lượng lớn, phục vụ đối tượng học sinh, sinh viên và nhân viên văn phòng. Tuy nhiên, đứng dưới góc độ của một Ban Biên Tập VietITPro Phần Cứng vi mạch, cấu trúc cơ khí và thiết kế bo mạch của dòng máy này ẩn chứa nhiều điểm yếu cố hữu mà kỹ thuật viên cần nắm rõ trước khi tiến hành can thiệp phần cứng, đặc biệt là khi thực hiện thao tác thay màn hình laptop Acer Aspire E5 573G.
1.1. Kết Cấu Khung Vỏ Nhựa ABS & Rủi Ro Bản Lề
Khung vỏ của Acer Aspire E5 573G hoàn toàn cấu thành từ nhựa ABS pha polycarbonate gia cường. Mặc dù có trọng lượng nhẹ, độ đàn hồi tương đối tốt, nhưng lớp nhựa này sẽ bị lão hóa (giòn, mục) theo thời gian sử dụng từ 3 đến 5 năm, nhất là trong điều kiện khí hậu nhiệt đới gió mùa ẩm tại Việt Nam.Hệ thống chân ốc giữ bản lề màn hình được ép nhiệt trực tiếp vào lớp nhựa của bệ mặt A (nắp lưng) và mặt C (vỉ phím). Khi bản lề bị khô mỡ bò, ma sát tăng cao, lực tác động sẽ truyền trực tiếp lên các chân ốc này, làm bứt chân ốc nhựa. Do đó, quy trình tháo lắp mặt lưng để thay màn hình Acer E5 573G đòi hỏi kỹ thuật viên phải cực kỳ cẩn trọng, sử dụng dụng cụ tách ngàm chuyên dụng để tránh làm vỡ các ngàm nhựa xung quanh viền màn hình (Bezel).
1.2. Kiến Trúc Mạch Màn Hình & Chuẩn Giao Tiếp eDP

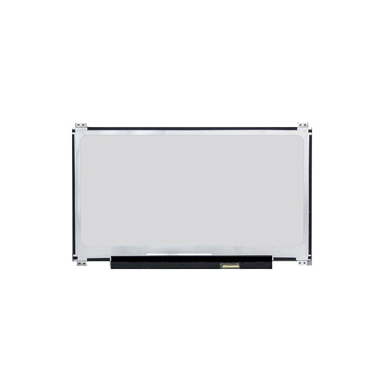

Acer Aspire E5 573G thường sử dụng tấm nền (Panel) kích thước 15.6 inch, với hai tùy chọn phổ biến: độ phân giải HD (1366x768 pixels) hoặc Full HD (1920x1080 pixels) sử dụng giao tiếp eDP (Embedded DisplayPort) chuẩn 30-pin hoặc 40-pin tùy phiên bản mainboard.Tín hiệu hình ảnh được truyền trực tiếp từ chipset Nam (PCH) hoặc tích hợp trong CPU thông qua đường truyền dẫn tín hiệu vi sai điện áp thấp (LVDS/eDP). Cáp màn hình (FPC - Flexible Printed Circuit) chạy dọc theo trục bản lề bên trái, nơi chịu lực uốn gập liên tục mỗi khi người dùng mở hoặc gập máy. Đây chính là "tử huyệt" khiến cáp dễ bị gãy ngầm mạch đồng bên trong hoặc bị cọ xát gây chập mạch.
2. Cơ Chế & Nguyên Lý Hư Hỏng Thực Tế Của Màn Hình Acer Aspire E5 573G
Trong quá trình tiếp nhận sửa chữa tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro, chúng tôi ghi nhận nhiều dạng thức hư hỏng màn hình trên dòng máy Acer E5 573G. Dưới góc độ phân tích chuyên sâu phần cứng, nguyên nhân và cơ chế phát sinh lỗi bao gồm:
2.1. Đứt Đường Mạch Than & Lỗi Tấm Nền Panel LCD
Triệu chứng: Màn hình xuất hiện sọc dọc, sọc ngang màu trắng/hồng, sọc nhấp nháy, hoặc tối mờ (mất đèn nền Backlight), thậm chí trắng xóa toàn màn hình. Nguyên nhân vật lý: Các mạch điều khiển cổng giao tiếp (COF - Chip on Film) liên kết giữa bo mạch màn hình (T-Con Board) và tấm nền tinh thể lỏng bị oxy hóa do độ ẩm cao. Khi hơi nước xâm nhập qua các khe hở vi viền, các đường mạch than siêu nhỏ (micro-traces) bị đứt gãy hoặc ăn mòn hóa học. Đánh giá kỹ thuật: Với các lỗi liên quan đến panel LCD và đứt mạch COF, việc sửa chữa bằng cách ép cáp chỉ mang tính tạm thời và độ bền thấp. Giải pháp kỹ thuật tối ưu và triệt để nhất là thay mới màn hình laptop Acer Aspire E5 573G chính hãng.2.2. Chập Cháy IC Nguồn Màn Hình & Nguy Cơ Lan Sang Mainboard
Triệu chứng: Khi bật máy, quạt quay, đèn nguồn sáng nhưng màn hình hoàn toàn đen, không hiển thị, đôi khi kèm theo mùi khét nhẹ hoặc sập nguồn (trip) ngay lập tức. Nguyên nhân phần cứng: Cáp màn hình bị kẹt hoặc cấn dập tại vị trí khung bản lề, làm chạm chập đường cấp nguồn LED VCC (+19V hoặc +3.3V / +5V) với các chân tín hiệu dữ liệu xung nhịp. Dòng điện ngắn mạch này phóng ngược dòng về khu vực quản lý nguồn trên Mainboard, có nguy cơ đánh thủng IC quản lý nguồn màn hình, thậm chí làm chết IC Điều Khiển I/O (EC/SIO như IT8987, KB9022) hoặc gây chạm chập các tụ gốm MLCC trên đường cấp nguồn chính (B+).3. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro Khi Thay Màn Hình
Để đảm bảo tuyệt đối an toàn cho bo mạch chủ (Mainboard) và toàn bộ hệ thống phần cứng bên trong của Acer Aspire E5 573G, các kỹ sư tại VietITPro áp dụng nghiêm ngặt quy trình kỹ thuật 5 bước tiêu chuẩn phòng thí nghiệm vi mạch:
Bước 2: Đo đạc nguội kiểm tra chạm chập (Cold Measurement): Sử dụng đồng hồ vạn năng số (DMM) đo tổng trở (Diode Mode) tại các đường cấp nguồn màn hình trên mainboard, kiểm tra tình trạng thông mạch của cáp eDP để loại trừ khả năng lỗi từ phía mạch chủ trước khi lắp màn hình mới.
Bước 3: Tháo lắp cơ khí & Thay thế màn hình: Sử dụng khò nhiệt chuyên dụng làm mềm keo viền (nếu có), tháo dỡ cẩn thận khung nhựa Bezel bằng dao nạy nhựa kỹ thuật không làm xước vỏ. Tháo rời các ốc định vị màn hình, tách cáp eDP ra khỏi khe cắm bằng cách mở lẫy khóa ZIF (Zero Insertion Force) một cách nhẹ nhàng để tránh gãy chân cài. Lắp tấm nền màn hình Zin mới 100% vào khung, siết lực momen xoắn chuẩn xác cho từng con ốc.
Bước 4: Bôi keo tản nhiệt & Vệ sinh linh kiện: Nhân tiện thao tác tháo máy, kỹ thuật viên tiến hành vệ sinh sạch sẽ hệ thống quạt tản nhiệt, tra keo tản nhiệt gốm cao cấp (Thermal Compound) có độ dẫn nhiệt cao cho CPU/GPU, giúp máy vận hành mát mẻ, ổn định.
Bước 5: Kiểm tra Burn-in & Test độ ổn định: Lắp ráp hoàn thiện khung vỏ, khởi động máy và chạy phần mềm kiểm tra điểm ảnh chết (Pixel Check), kiểm tra độ sáng, độ tương phản, góc nhìn và tần số quét. Cho máy chạy tải nặng (Stress Test) trong 30 phút để đảm bảo không phát sinh lỗi dòng điện hay cáp lỏng.
4. Bảng Báo Giá Dịch Vụ Thay Màn Hình Acer Aspire E5 573G
Trung Tâm Kỹ Thuật Vi Mạch VietITPro cam kết minh bạch tuyệt đối về giá linh kiện và dịch vụ sửa chữa phần cứng. Mức giá niêm yết đã bao gồm công thợ tháo lắp tỉ mỉ dưới tay nghề của Ban Biên Tập VietITPro:
5. Cẩm Nang Bảo Dưỡng Phần Cứng Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ tối đa cho màn hình cũng như toàn bộ hệ thống phần cứng của chiếc Acer Aspire E5 573G sau khi thay thế, Ban Biên Tập VietITPro khuyến nghị người dùng tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:
- Thói quen mở/gập màn hình đúng tâm: Luôn cầm vào chính giữa cạnh trên của màn hình khi mở hoặc gập máy. Tuyệt đối không mở máy bằng cách cầm một góc bên trái hoặc bên phải, vì lực kéo lệch tâm lâu ngày sẽ làm xoắn khung nhựa, gãy chân ốc bản lề và làm căng đứt cáp màn hình bên trong.
- Kiểm soát nhiệt độ môi trường và vệ sinh định kỳ: Acer Aspire E5 573G sử dụng hệ thống tản nhiệt đơn với khe thoát nhiệt hướng về phía bản lề màn hình. Luôn giữ khe thoát nhiệt thông thoáng, không đặt laptop trên chăn, nệm, gối làm bịt kín cửa hút gió mặt đáy. Nên mang máy đi bảo dưỡng, tra keo tản nhiệt và vệ sinh bụi bẩn định kỳ 6 tháng/lần tại các trung tâm uy tín như VietITPro để bảo vệ các linh kiện vi mạch bên trong khỏi bị sốc nhiệt.
- Quản lý nguồn điện và sạc pin khoa học: Tránh sử dụng máy trong môi trường có độ ẩm quá cao (>80%) để ngăn chặn hiện tượng hơi nước ngưng tụ trên bề mặt bo mạch T-Con của màn hình gây chập đường mạch than. Khi không sử dụng trong thời gian dài, hãy tắt nguồn hoàn toàn thay vì để chế độ Sleep, đồng thời cắm sạc ở nguồn điện ổn định để tránh các xung điện áp (voltage spikes) đánh thủng mạch nguồn.
