1. Giới Thiệu Chuyên Sân Về Asus Vivobook 15 OLED A1505ZA và Bài Toán Kỹ Thuật
Asus Vivobook 15 OLED A1505ZA là dòng máy tính xách tay phổ thông cao cấp rất được ưa chuộng nhờ sở hữu tấm nền OLED rực rỡ, độ phân giải cao (2.8K hoặc Full HD tùy phiên bản) với tần số quét 120Hz. Tuy nhiên, từ góc độ của một Ban Biên Tập VietITPro Phần Cứng tại Trung tâm Kỹ thuật Vi mạch VietITPro, cấu trúc vật lý mỏng nhẹ của dòng máy này đi kèm với những thách thức không nhỏ trong quá trình sửa chữa và thay thế linh kiện, đặc biệt là cụm màn hình.
Màn hình OLED trên Asus A1505ZA không chỉ đơn thuần là một tấm hiển thị tinh thể lỏng truyền thống mà là một tấm nền hữu cơ cực kỳ mỏng manh, nhạy cảm với lực ép cơ học, độ ẩm và sự cố tĩnh điện (ESD). Việc thay màn hình laptop Asus Vivobook 15 OLED A1505ZA đòi hỏi kỹ thuật viên phải nắm vững kiến trúc cơ khí của khung vỏ, sơ đồ mạch điện (schematic) của bo mạch chủ (Mainboard) và tuân thủ tuyệt đối quy trình cách ly nguồn điện.
2. Phân Tích Trực Diện Model A1505ZA: Kiến Trúc Phần Cứng & Rủi Ro Tiềm Ẩn
2.1. Đặc thù kiến trúc bo mạch, khung vỏ và hệ thống ngàm giữ
Asus Vivobook 15 OLED A1505ZA sử dụng bộ khung kết hợp giữa hợp kim nhôm (ở mặt A - lưng máy) và nhựa ABS cao cấp gia cố sợi thủy tinh ở mặt B (viền màn hình) và mặt C (khung phím). Hệ thống ngàm nhựa: Mặt B của A1505ZA được ép dính vào mặt A bằng hàng chục ngàm nhựa siêu nhỏ chạy dọc theo viền bezel. Không sử dụng ốc vít ở mặt trước, nhà sản xuất cố định toàn bộ tấm nền OLED bằng lớp keo hai mặt chuyên dụng có độ bám dính cực cao. Nguy cơ khi tự tháo lắp tại nhà: Nếu người dùng thiếu dụng cụ chuyên dụng (như bàn nhiệt tách keo, dao cạy nhựa chuyên dụng mỏng, giác hút chân không) và thao tác sai kỹ thuật, lực tác động lệch tâm sẽ làm nứt vỡ ngay lập tức lớp kính hiển thị OLED. Điều này dẫn đến việc hỏng hoàn toàn tấm nền dù bo mạch bên trong vẫn hoàn toàn nguyên vẹn.2.2. Socket kết nối, cáp FPC/eDP và mạch nguồn liên quan
Tín hiệu hình ảnh từ GPU tích hợp trên CPU Intel Core đời 12 (thế hệ Alder Lake) truyền tải thông qua cáp tín hiệu eDP (Embedded DisplayPort) tốc độ cao. Cáp FPC (Flexible Printed Circuit): Cáp màn hình của A1505ZA có bản mạch rất mỏng, đi qua cụm bản lề bên phải. Do thiết kế bản lề có độ cứng cơ học lớn để giữ vững màn hình ở các góc mở khác nhau, cáp eDP thường xuyên phải chịu lực gập uốn mỗi khi người dùng mở/gập máy. Mạch nguồn cấp trước cho màn hình: Trên Mainboard, các đường nguồn cấp cho tấm nền OLED bao gồm nguồn logic 3.3V, nguồn LED/OLED VBL (Voltage Backlight/Power Supply cho đi-ốt hữu cơ) thường dao động từ 12V đến 18V được quản lý bởi các IC nguồn phụ trợ và Mosfet chuyển mạch. Nếu quá trình thay màn hình mà không ngắt nguồn pin trước, hiện tượng chập chân tín hiệu trên cáp eDP sẽ ngay lập tức phóng điện, gây sốc điện áp ngược về IC quản lý nguồn màn hình hoặc thậm chí đánh thủng chipset xử lý hình ảnh trên SoC.3. Cơ Chế và Nguyên Lý Hư Hỏng Thực Tế Trên Asus Vivobook 15 OLED A1505ZA
Dựa trên hàng trăm ca sửa chữa thực tế tại phòng Lab VietITPro, các lỗi liên quan đến màn hình và hệ thống hiển thị của A1505ZA thường xuất phát từ các nguyên nhân cốt lõi sau:
3.1. Va đập cơ học và áp lực điểm (Point Pressure)
Do độ dày của tấm nền OLED trên A1505ZA cực kỳ mỏng (chưa đến 2mm), bất kỳ một vật thể cứng nào vô tình kẹt giữa bàn phím và màn hình khi gập máy (như tai nghe bluetooth, đầu cắm USB, hoặc thậm chí hạt cát cứng) đều tạo ra điểm áp lực lớn. Khi người dùng gập máy xuống, lực này làm rách ma trận điểm ảnh hữu cơ bên trong, gây ra hiện tượng: Chảy mực màn hình (loang màu tím, xanh đen). Sọc ngang, sọc dọc màn hình (do đứt các đường mạch ma trận điều khiển hàng/cột tích hợp trên film COF - Chip on Film). Màn hình tối đen hoàn toàn nhưng máy vẫn khởi động bình thường, quạt quay, đèn nguồn sáng.3.2. Lỗi cáp màn hình do mỏi vật liệu tại bản lề
Vị trí bản lề là nơi tập trung ứng suất cơ học lớn nhất. Sau một thời gian dài sử dụng (từ 1 - 2 năm), quá trình mở gập máy liên tục làm mỏi các sợi đồng vi mạch bên trong cáp eDP. Biểu hiện thực tế là: Màn hình bị chớp nháy (flickering) khi người dùng thay đổi góc mở màn hình. Màn hình sọc nhiễu màu sắc khi máy chạy ở tần số quét cao 120Hz, nhưng có thể ổn định hơn khi hạ xuống 60Hz. Mất hình hoàn toàn khi mở góc màn hình vượt quá 90 độ.3.3. Chập cháy do ẩm mốc và oxy hóa chân socket
Môi trường khí hậu nhiệt đới ẩm tại Việt Nam là điều kiện thuận lợi cho hơi nước ngưng tụ trên bề mặt bảng mạch. Khi hơi nước chứa muối khoáng xâm nhập vào khe cắm socket màn hình trên Mainboard hoặc cáp eDP, hiện tượng điện hóa xảy ra, gây ăn mòn chân tiếp xúc, tạo ra điện trở kháng cao, sinh nhiệt làm cháy xém chân nguồn VCC hoặc chập mạch các tụ gốm MLCC (Multi-layer Ceramic Capacitor) lọc nguồn.4. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro Khi Thay Màn Hình A1505ZA
Tại Trung tâm Kỹ thuật Vi mạch VietITPro, mọi thao tác sửa chữa phần cứng đều tuân thủ quy trình kỹ thuật nghiêm ngặt nhằm đảm bảo an toàn tuyệt đối cho linh kiện vi mạch bên trong.
Quy Trình Xử Lý Bo Mạch (PCB)
5 Bước Thực Hiện
01
Cách ly nguồn B+ & Pin
02
Đo đạc nguội kiểm tra chạm chập
03
Tháo tách màn hình & Cố định ngàm
04
Lắp ráp & Bôi keo tản nhiệt
05
Test Burn-in kiểm tra ổn định
Bước 1: Cách ly nguồn B+ và ngắt kết nối Pin (Crucial Step)
Trước khi tháo bất kỳ con ốc nào, kỹ thuật viên tiến hành tháo ốp lưng, mở chốt khóa và cắt đứt hoàn toàn dòng điện từ viên pin Li-ion dung lượng cao ra khỏi Mainboard. Đồng thời, nhấn giữ nút nguồn trong 15 giây để xả sạch điện tích dư tồn đọng trong các tụ gốm cao áp trên bo mạch.Bước 2: Đo đạc nguội kiểm tra chạm chập bằng đồng hồ vạn năng số
Sử dụng đồng hồ đo điện trở (Digital Multimeter) kiểm tra tổng trở các đường nguồn cấp trước cho màn hình, kiểm tra các tụ lọc nguồn VCC, đường tín hiệu dữ liệu eDP xem có bị chập mát (short circuit) hay không. Bước này giúp loại trừ nguy cơ Mainboard bị lỗi phần cứng ẩn trước khi tiến hành lắp màn hình mới.Bước 3: Kỹ thuật tách màn hình cũ và cố định ngàm/keo chuyên dụng
Sử dụng máy khò nhiệt điều chỉnh chính xác nhiệt độ làm mềm lớp keo viền mặt B. Dùng lưỡi tách mica chuyên dụng bóc tách cẩn thận lớp viền màn hình, tháo các ốc vít cố định tấm nền OLED vào khung nhôm mặt A. Ngắt cáp eDP ra khỏi tấm nền cũ một cách nhẹ nhàng bằng nhíp cách điện, tuyệt đối không dùng lực giật kéo làm rách hoặc cong chân socket.Bước 4: Lắp đặt màn hình Zin mới và kiểm tra tiếp xúc cáp

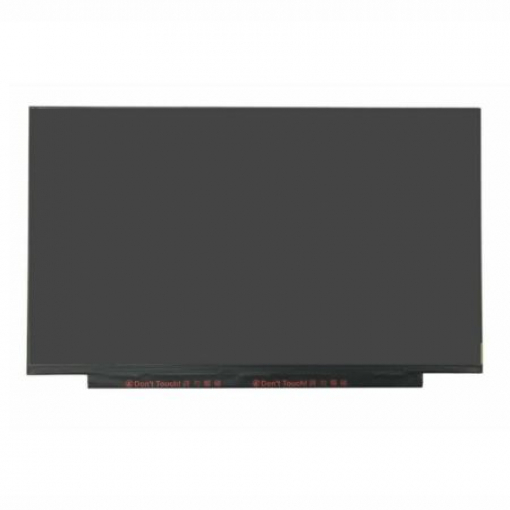

Lắp tấm nền OLED Asus Vivobook 15 A1505ZA Zin mới 100% vào khung. Cắm chặt cáp eDP vào socket, khóa chốt cáp (latch) cẩn thận và dán băng keo cách điện chuyên dụng (Kapton tape) bảo vệ mối nối chống ẩm và chống rung động. Vệ sinh sạch sẽ bụi bẩn, keo thừa và tiến hành ép lại viền màn hình bằng hệ thống kẹp lực đều đặn, đảm bảo độ khít tuyệt đối như xuất xưởng.Bước 5: Kiểm tra Burn-in và độ ổn định hệ thống
Cắm sạc, khởi động máy, kiểm tra độ sáng, độ bão hòa màu sắc của tấm nền OLED, kiểm tra tần số quét 120Hz qua phần mềm chuyên dụng. Đưa máy vào buồng kiểm tra tải nặng (Burn-in test) liên tục trong 30 - 45 phút để kiểm tra độ ổn định nhiệt độ, đảm bảo màn hình không bị sọc, không giật hình dưới áp lực xử lý đồ họa cao.5. Bảng Báo Giá Dịch Vụ & Cam Kết Chất Lượng Tại VietITPro
Trung tâm Kỹ thuật Vi mạch VietITPro minh bạch hóa toàn bộ chi phí linh kiện và dịch vụ kỹ thuật để khách hàng hoàn toàn yên tâm:
6. Cẩm Nang Bảo Dưỡng Laptop Asus Vivobook 15 OLED Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ tối đa cho màn hình OLED cũng như toàn bộ hệ thống phần cứng của chiếc Asus Vivobook 15 A1505ZA, người dùng cần lưu ý những nguyên tắc vàng sau đây:
- Kiểm soát nhiệt độ môi trường và vệ sinh định kỳ:
- Thói quen sử dụng màn hình OLED đúng cách:
- Thao tác đóng mở máy an toàn:
- Bảo quản khi di chuyển:
*
