1. Giới Thiệu Chung & Góc Nhìn Kỹ Sư Về Dell Inspiron 3442
Chào các bạn, tôi là Ban Biên Tập VietITPro, Ban Biên Tập VietITPro Phần Cứng tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro. Trong suốt hành trình làm nghề sửa chữa phần cứng vi mạch, tôi đã tiếp nhận hàng ngàn thiết bị từ các dòng máy trạm cao cấp đến những chiếc laptop phổ thông.

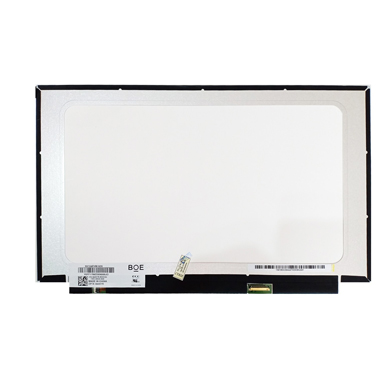

Hôm nay, tôi muốn chia sẻ một bài phân tích kỹ thuật chuyên sâu xoay quanh một dịch vụ mà phòng lab VietITPro thực hiện rất thường xuyên: Thay màn hình Laptop Dell Inspiron 3442.
Dưới góc nhìn của một kỹ sư phần cứng, Dell Inspiron 3442 là một cỗ máy mang đậm triết lý thiết kế phổ thông của Dell giai đoạn 2014–2016. Máy sử dụng bộ khung vỏ bằng nhựa ABS gia cố xương cá bên trong, kết hợp với hệ thống bản lề bắt trực tiếp vào các chân ốc đồng ép nhiệt (brass inserts) trên khung máy (bottom case). Sau nhiều năm vận hành, đặc biệt tại khí hậu nhiệt đới gió mùa ẩm ở Việt Nam, cấu trúc này bắt đầu bộc lộ các điểm yếu cố hữu.
Việc thay màn hình Laptop Dell Inspiron 3442 không đơn thuần chỉ là tháo vài con ốc, nhấc tấm nền cũ ra và gắn tấm nền mới vào. Đây là một thao tác đòi hỏi sự am hiểu sâu sắc về kiến trúc cơ khí, hệ thống cáp truyền tín hiệu hình ảnh (eDP), chuẩn giao tiếp LCD, và đặc biệt là sự cẩn trọng tuyệt đối để tránh làm phát sinh các lỗi phần cứng trên bo mạch chủ (mainboard) do dòng điện tĩnh hoặc thao tác đo đạc sai lệch.
2. Phân Tích Kiến Trúc Màn Hình & Cơ Chế Hư Hỏng Thực Tế Trên Dell Inspiron 3442
Đặc thù kiến trúc và thông số màn hình Dell Inspiron 3442
Kích thước tiêu chuẩn: 14.0 inch. Tấm nền (Panel Type): Thông thường sử dụng chuẩn TN (Twisted Nematic) với độ phân giải HD (1366 x 768 pixels), đèn nền WLED (White Light Emitting Diode). Chuẩn giao tiếp: Cáp mạng hình sử dụng chuẩn eDP (Embedded DisplayPort) 30 chân (30-pin eDP connector) nhỏ gọn, truyền dữ liệu dạng chuỗi gói (packet-based serial data stream). Mạch điều khiển (T-Con Board): Được tích hợp thẳng vào mạch của tấm nền LCD, nhận tín hiệu trực tiếp từ chipset Nam hoặc CPU thông qua giao tiếp eDP xuất ra từ mainboard.Cơ chế và nguyên lý hư hỏng thực tế trong phòng lab
Qua quá trình phân tích hàng trăm ca lỗi màn hình Dell Inspiron 3442 tại VietITPro, chúng tôi đúc kết các dạng hư hỏng cốt lõi sau:- Lỗi đứt gãy mạch in ngầm bên trong tấm nền (Panel failure): Hiện tượng xuất hiện các đường sọc ngang, sọc dọc (nhiễu ma trận điểm ảnh), hoặc màn hình bị trắng xóa (white screen). Nguyên nhân sâu xa thường do lớp keo ACF (Anisotropic Conductive Film) kết nối giữa mạch dẻo COF (Chip-on-Film) và kính hiển thị bị lão hóa dưới tác động nhiệt độ cao lâu ngày, dẫn đến bong tróc các vi chân dẫn điện siêu nhỏ.
- Chạm chập nguồn cấp cho Panel (VDD 3.3V / 5V): Trên mainboard của Dell Inspiron 3442, nguồn cấp cho màn hình được đóng mở thông qua một IC chuyển mạch MOSFET kênh P hoặc N, điều khiển trực tiếp bởi chipset hoặc IC quản lý nguồn (Power Management IC). Khi cáp màn hình bị cọ xát vào mép khung nhôm hoặc nhựa do bản lề bị rơ (lỏng ốc, gãy chân boss), lõi đồng bên trong cáp eDP bị chạm vỏ (GND), dẫn đến dòng điện đột ngột tăng cao, gây cháy tụ gốm lọc nguồn MLCC trên mạch hoặc làm thủng lớp silicon của IC nguồn màn hình.
- Đứt cáp ngầm do cơ học bản lề (Hinge stress): Bản lề Dell Inspiron 3442 sau thời gian dài sử dụng thường bị khô dầu mỡ, bó cứng. Mỗi khi người dùng gập mở máy, lực tác động dồn toàn bộ lên trục bản lề, làm uốn cong cáp eDP chạy luồn sát cạnh bản lề. Lớp vỏ cách điện bị cứa rách, các sợi dây dẫn tín hiệu vi sai (Differential pairs) bị đứt gãy cơ học, dẫn đến tình trạng chập chờn lúc lên hình lúc không, hoặc màn hình bị tối đen hoàn toàn dù đèn nền vẫn sáng.
3. Rủi Ro Tiềm Ẩn Khi Tự Thay Màn Hình Tại Nhà
Rất nhiều khách hàng tìm đến trung tâm VietITPro trong tình trạng máy "lợn lành thành lợn què" sau khi tự mua màn hình trên mạng về tự thay tại nhà. Dưới góc độ kỹ thuật, tôi cảnh báo các nguy cơ nghiêm trọng sau:
Sốc tĩnh điện (Electrostatic Discharge - ESD): Tay người chứa một điện tích tĩnh có thể lên tới vài nghìn Volt. Khi bạn chạm tay trực tiếp lên bản mạch T-Con hoặc các linh kiện dán (SMD) trên mainboard mà không dùng vòng đeo tay chống tĩnh điện (ESD strap) hoặc thảm cách điện, các linh kiện bán dẫn CMOS cực kỳ nhạy cảm sẽ bị đánh thủng lớp cách điện bên trong, gây tử vong tức khắc cho bo mạch.
Không ngắt nguồn triệt để (Battery isolation failure): Dell Inspiron 3442 dù đã tắt nguồn (Shutdown) nhưng dòng điện chờ (Standby power) từ viên pin CMOS và pin chính vẫn nuôi một số mạch trên mainboard. Nếu bạn tháo/lắp cáp màn hình mà chưa ngắt hoàn toàn cáp pin (Battery connector), hiện tượng phóng điện hồ quang (arcing) sẽ xảy ra tại chân tiếp xúc số 1-3 của cáp eDP, làm cháy mạch hiển thị trên mainboard, chi phí sửa chữa lúc này sẽ đắt gấp nhiều lần so với việc thay một chiếc màn hình mới.
Làm vỡ ngàm nhựa và đứt cáp webcam: Khung viền màn hình (Bezel) của Dell 3442 giữ bằng hệ thống ngàm nhựa giòn. Dùng lực sai hướng hoặc dùng vật kim loại nhọn cạy sẽ làm gãy toàn bộ chân ngàm, khiến viền màn hình bị hở, ép sát vào bề mặt tấm nền mới gây hiện tượng đốm sáng (pressure spots) sau khi lắp ráp.
4. Quy Trình Kỹ Thuật 5 Bước Chuẩn Lab VietITPro
Để đảm bảo tuyệt đối sự an toàn cho thiết bị của quý khách, tại Trung Tâm Kỹ Thuật Vi Mạch VietITPro, chúng tôi áp dụng quy trình chuẩn hóa gồm 5 bước khắt khe sau:
Bước 1: Cách ly toàn diện nguồn điện (Power Isolation)
Kỹ thuật viên tiến hành tháo ốc cố định nắp lưng, lập tức ngắt kết nối cáp nguồn pin chính (Battery connector) ra khỏi mainboard. Xả toàn bộ điện tích dư thừa còn đọng lại trong các tụ điện lọc nguồn bằng cách nhấn giữ nút nguồn (Power button) trong thời gian 10 giây.Bước 2: Kiểm tra chẩn đoán nguội (Cold Testing & Metering)
Sử dụng đồng hồ vạn năng số (Digital Multimeter) đo đạc tổng trở các đường tín hiệu và nguồn cấp trên socket eDP của mainboard. Đảm bảo không có hiện tượng chạm chập (Short-circuit) trên đường nguồn VDD 3.3V/5V trước khi tiến hành kết nối màn hình mới.Bước 3: Thao tác thay thế cơ khí chính xác
Tháo rời cẩn thận khung viền nhựa (Bezel) bằng các dụng cụ nhựa chuyên dụng, không dùng lực bạo lực. Tháo các vít cố định tấm nền LCD vào khung nắp máy (A cover / Display lid). Vệ sinh sạch sẽ khoang chứa, kiểm tra và gia cố lại các chân ốc bản lề nếu có hiện tượng bung chân đồng (ép nhiệt phục hồi bằng nhựa kỹ thuật chuyên dụng). Lắp tấm nền màn hình Zin mới 100%, kết nối cáp eDP đúng khớp kỹ thuật, dán lại lớp băng keo cách điện (Kapton tape) bảo vệ mối nối.Bước 4: Kiểm tra hệ thống tản nhiệt và cố định kết cấu
Đối với các dòng máy cần can thiệp sâu, kỹ thuật viên tiến hành vệ sinh hệ thống quạt tản nhiệt, tra keo tản nhiệt gốm (Thermal paste) cao cấp giúp tối ưu hiệu năng làm mát cho CPU/GPU, giảm thiểu nhiệt độ tổng thể tác động lên khu vực lân cận màn hình. Lắp ráp lại toàn bộ khung vỏ, siết lực vừa đủ cho hệ thống ốc để tránh làm nứt vỡ chân boss nhựa.Bước 5: Kiểm tra Burn-in Test toàn diện
Cấp nguồn, khởi động lại hệ thống và đưa máy vào quy trình Burn-in Test liên tục trong vòng 30 phút. Sử dụng phần mềm chuyên dụng kiểm tra điểm ảnh chết (Dead pixels), độ tương phản, độ sáng đồng đều của đèn nền, và kiểm tra độ ổn định của cáp màn hình khi gập mở góc độ khác nhau.5. Bảng Báo Giá Công Khai & Cam Kết Dịch Vụ
Tại VietITPro, chúng tôi minh bạch hoàn toàn về chi phí và chất lượng linh kiện để khách hàng an tâm tuyệt đối.
Dòng máy áp dụng: Laptop Dell Inspiron 3442 (và các mã tương thích dòng 3441, 3443, 3445, 3446).Đơn giá dịch vụ thay màn hình: 1.390.000 VNĐ (Đã bao gồm công thợ tháo lắp tỉ mỉ tại phòng lab).
Thời gian xử lý kỹ thuật: Lấy liền từ 15 đến 30 phút (Khách hàng ngồi xem trực tiếp toàn bộ quy trình tại bàn kỹ thuật).
Chính sách bảo hành: 6 đến 12 tháng (1 đổi 1 ngay lập tức nếu linh kiện phát sinh lỗi do nhà sản xuất như sọc chỉ, mất màu, loang mực tự nhiên).
Chất lượng linh kiện: Cam kết sử dụng màn hình Zin mới 100%, đúng thông số kỹ thuật gốc, không dùng hàng tái chế, hàng ép kính chất lượng kém.
6. Cẩm Nang Bảo Dưỡng Laptop Từ Ban Biên Tập VietITPro
Để kéo dài tuổi thọ tối đa cho màn hình cũng như toàn bộ hệ thống phần cứng của chiếc Dell Inspiron 3442, tôi có một số lời khuyên thực tế dành cho người dùng:
- Vệ sinh khe tản nhiệt và màn hình đúng cách:
- Kiểm soát nhiệt độ môi trường và thói quen sử dụng:
- Thói quen sạc xả và bảo quản nguồn điện:
