Thay màn hình MacBook Air không đơn thuần là một thao tác tháo vặn ốc vít vật lý; đó là một quy trình can thiệp sâu vào giao tiếp tín hiệu số eDP (embedded DisplayPort) và hệ thống quản lý năng lượng phức tạp trên Logic Board. Chỉ một sai lệch nhỏ trong trình tự thao tác, hoặc thiếu hiểu biết về sơ đồ mạch (schematic), kỹ thuật viên có thể ngay lập tức phá hủy CPU/SoC của máy hoặc làm cháy mạch nguồn cao áp màn hình.
Bài phân tích chuyên sâu dưới đây được thực hiện bởi Kỹ Sư Phần Cứng tại VietITPro.vn, giúp bạn hiểu rõ bản chất phần cứng của chuẩn giao tiếp eDP 30-Pin IPS, nguyên lý dòng điện trên bo mạch MacBook Air, và quy trình thay thế màn hình chuẩn hãng lấy liền tại TPHCM.
1. Bản Chất Kỹ Thuật Của Chuẩn Giao Tiếp eDP Trên MacBook Air
Để hiểu tại sao màn hình MacBook Air có độ nét cao, tiết kiệm pin và cực kỳ nhạy cảm về mặt điện áp, chúng ta phải phân tích chuẩn giao tiếp eDP (embedded DisplayPort) mà Apple sử dụng để thay thế cho chuẩn LVDS cổ điển.
1.1. Từ LVDS Đến eDP: Bước Nhảy Vọt Về Băng Thông
Trước năm 2012, các dòng máy tính xách tay chủ yếu dùng chuẩn LVDS (Low-Voltage Differential Signaling) đòi hỏi số lượng đường truyền vật lý rất lớn (lên tới 40-50 sợi dây mảnh trong cáp màn hình) để truyền tải độ phân giải thấp.
Từ thế hệ MacBook Air A1466 (mã mainboard J113 như 820-00165), Apple đã chuyển dịch hoàn toàn sang chuẩn eDP.
- eDP (embedded DisplayPort) hoạt động trên cấu trúc gói dữ liệu (packet-based data transmission), tương tự như giao thức PCI Express hoặc USB.
- Thay vì cần hàng chục đường truyền song song, eDP chỉ cần 2 Lane hoặc 4 Lane dữ liệu vi sai tốc độ cao (Main Link Lanes) kết hợp với một kênh phụ AUX Channel để truyền tải toàn bộ tín hiệu hình ảnh độ phân giải siêu cao (Retina) và dữ liệu điều khiển (DDC, EDID, độ sáng).
1.2. Cấu Trúc Sơ Đồ Chân (Pinout) Của Connector eDP 30-Pin Trên MacBook Air (A1466)
Trên các dòng MacBook Air màn hình thường (A1466 từ 2013 - 2017), socket màn hình J8300 là loại eDP 30-pin. Hãy phân tích các nhóm chân quan trọng nhất trên sơ đồ mạch (schematic):
1.3. Sự Tiến Hóa Sang Cáp High-Density Trên MacBook Air Retina (A1932, A2179, A2337, A2681)
Khi Apple nâng cấp MacBook Air lên màn hình Retina IPS (từ đời 2018 đến nay với chip M1, M2, M3), mật độ điểm ảnh tăng gấp 4 lần. Chuẩn eDP lúc này được nâng cấp lên băng thông lớn hơn, sử dụng socket mật độ cao (High-Density Flex Connector) với số chân tăng lên để gánh thêm các đường truyền:
- True Tone Technology: Đồng bộ cảm biến nhiệt độ màu môi trường (Ambient Light Sensor - ALS) với chip bảo mật T2 hoặc Secure Enclave trên Apple Silicon.
- Mạch T-CON tích hợp trực tiếp: Chuyển từ bo mạch trung gian dưới bản lề lên thẳng phần bo đuôi của phôi màn hình, giúp viền màn hình siêu mỏng.
2. Cảnh Báo Sống Còn: Tại Sao Phải Ngắt Nguồn Pin Tuyệt Đối Trước Khi Chạm Vào Cáp eDP?
Đây là bài học "xương máu" mà mọi kỹ thuật viên phần cứng bắt buộc phải khắc cốt ghi tâm. Tại trung tâm VietITPro.vn, chúng tôi quy định đây là Bước 0 - bước bắt buộc thực hiện trước khi vặn bất kỳ con ốc nào liên quan đến màn hình.
2.1. Phân Tích Vật Lý Hiện Tượng Chập Cáp (Short Circuit)
Khi MacBook Air ở trạng thái tắt máy (Shutdown) nhưng pin vẫn cắm vào bo mạch, đường nguồn hệ thống PPG3H và các đường nguồn chờ vẫn hoạt động. Đặc biệt, trên các dòng máy từ A1932 đến A2337 M1, mạch Boost Converter tạo áp đèn nền luôn ở trạng thái sẵn sàng phóng điện.
Khoảng cách giữa các chân (pitch) trên socket eDP cực kỳ nhỏ (chỉ khoảng 0.3mm đến 0.4mm). Khi kỹ thuật viên tháo hoặc lắp cáp eDP mà không ngắt pin:
1. Đầu cáp có xu hướng bị lệch góc (skewed) khi rút ra hoặc ấn vào.
2. Chân nguồn cao áp PPVOUT_S0_LCDBKLT (mang điện áp từ 39V đến 50V) sẽ vô tình chạm vào chân tín hiệu dữ liệu kế cận như EDP_AUX_CH_P hoặc các đường dữ liệu chính EDP_LANE.
3. Đường dữ liệu này đi trực tiếp vào các chân bán dẫn (die) của CPU Intel hoặc SoC Apple Silicon (M1, M2, M3) mà không có IC đệm ngăn cách đủ mạnh.
4. Hậu quả: Điện áp 39V - 50V lập tức đánh thủng lớp bán dẫn silicon bảo vệ bên trong CPU/SoC, gây ra tình trạng chết CPU ngay lập tức. Máy sẽ mất nguồn hoàn toàn (ăn dòng 0.00A hoặc treo ở 5V trên đồng hồ đo dòng Type-C).
2.2. Hiện Tượng "Màn Hình Tối Đen" (Ghost Screen) Do Đứt Cầu Chì Backlight
Nếu may mắn không chết CPU, việc chập cáp eDP khi còn nguồn pin sẽ phá hủy mạch đèn nền:
- Đứt cầu chì bảo vệ (Fuse): Cầu chì
F7700(trên mainboard A1466) hoặc các cuộn cảm lọc nguồn đèn nền sẽ bị nổ (open circuit) để bảo vệ mạch. - Chết IC Driver đèn nền: IC điều khiển cao áp (ví dụ dòng LP8550 trên A1466 hoặc IC điều khiển chuyên dụng trên các dòng M1/M2) bị đánh thủng ngõ ra (FB - Feedback pin hoặc SW - Switch pin). Lúc này, máy vẫn khởi động, vẫn có âm thanh khởi động (Chime sound), soi đèn pin vào quả táo hoặc màn hình vẫn thấy hình ảnh mờ bên trong, nhưng đèn nền không sáng.
3. Phân Loại Màn Hình MacBook Air Qua Các Thế Hệ & Giải Pháp Thay Thế
Để khách hàng tại TPHCM có cái nhìn trực quan và lựa chọn đúng giải pháp, dưới đây là bảng đối chiếu chi tiết các thế hệ màn hình MacBook Air từ phòng kỹ thuật VietITPro.vn:
3.1. Nên Thay "Nguyên Cụm" Hay "Phôi Màn Hình" (LCD Cell)?
Đây là câu hỏi phổ biến nhất của khách hàng tại TPHCM khi đến với VietITPro.vn. Chúng tôi luôn phân tích rõ ưu - nhược điểm của từng phương pháp:

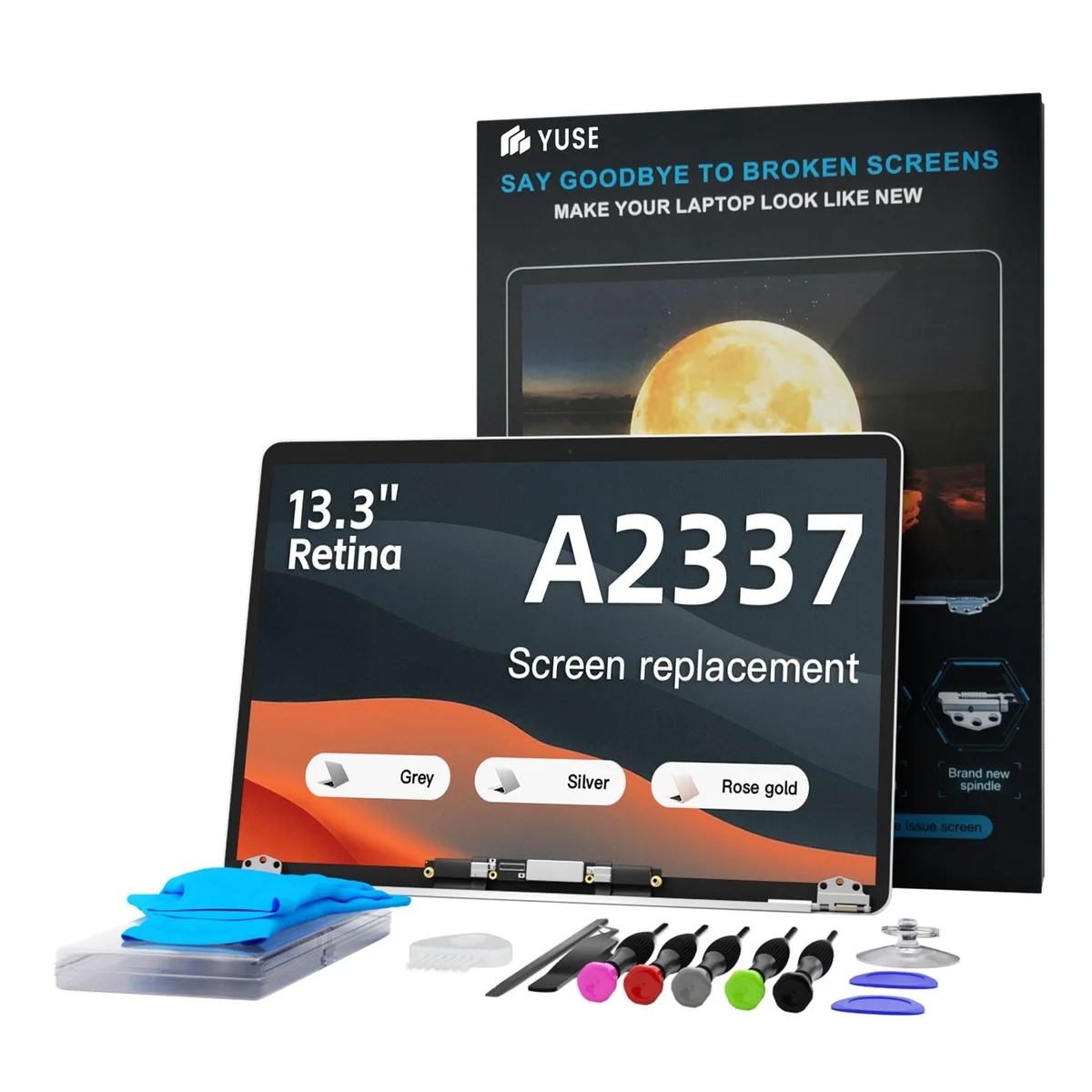

Phương Án 1: Thay Nguyên Cụm Màn Hình (Full Assembly)
Là thay thế toàn bộ phần nửa trên của MacBook bao gồm: Vỏ nhôm (A-case), phôi màn hình LCD, cáp camera, cáp cao áp, bản lề và phản quang được lắp ráp sẵn từ nhà máy.
- Ưu điểm: Độ hoàn mỹ 100%, không lo bụi bẩn lọt vào lớp phản quang, thời gian thay cực nhanh (chỉ từ 1 - 2 giờ lấy liền), độ bền cơ học của cáp gập đạt chuẩn xuất xưởng.
- Nhược điểm: Chi phí cao hơn phương án thay phôi rời.
Phương Án 2: Thay Phôi Màn Hình Rời (LCD Cell Replacement)
Kỹ thuật viên sẽ dùng máy sấy nhiệt chuyên dụng để bóc tách lớp kính và tấm LCD hỏng ra khỏi khung nhôm cũ, sau đó ép tấm LCD mới vào và hàn lại các đường cáp tín hiệu.
- Ưu điểm: Tiết kiệm từ 30% đến 50% chi phí so với thay nguyên cụm, giữ lại được vỏ nhôm nguyên bản của máy (tránh lệch màu vỏ nhôm cũ).
- Nhược điểm: Đòi hỏi tay nghề kỹ thuật viên cực cao (Level 4/4). Nếu phòng kỹ thuật không đạt chuẩn vô trùng (phòng kỹ thuật), rất dễ để lại bụi, dấu vân tay trong lớp phản quang. Thời gian xử lý lâu hơn (từ 2 - 3 tiếng).
4. Quy Trình Thay Màn Hình MacBook Air Chuẩn Kỹ Thuật Phần Cứng Tại VietITPro.vn
Để đảm bảo an toàn tuyệt đối cho thiết bị của khách hàng, quy trình thay màn hình tại trung tâm chúng tôi được chuẩn hóa qua 6 bước nghiêm ngặt dưới đây:
Bước 1: Tiếp nhận và Chẩn đoán (Diagnostic)
- Kỹ thuật viên sử dụng bộ nguồn đa năng hoặc thiết bị đo dòng Type-C để kiểm tra trạng thái hoạt động của máy.
- Chụp ảnh ngoại quan, xác định chính xác mã model (Axxxx) nằm ở mặt đáy máy để chọn đúng mã linh kiện tương thích.
- Sử dụng phần mềm chuyên dụng để test nhanh các chức năng đi kèm màn hình cũ (nếu còn hiển thị): Camera FaceTime, Cảm biến ánh sáng (Ambient Light Sensor), và tính năng True Tone.
Bước 2: Cách ly nguồn điện (Ngắt Pin tuyệt đối)
- Sử dụng tuốc nơ vít Pentalobe P5 để mở nắp đáy (D-case) của MacBook Air.
- Đeo vòng tay khử tĩnh điện (ESD Wrist Strap) nối đất để tránh phóng tĩnh điện làm hỏng linh kiện bán dẫn nhạy cảm.
- Thực hiện ngắt pin:
- Với dòng A1466: Tháo giắc cắm pin kéo thẳng lên.
- Với dòng Retina (A1932, A2179, A2337 M1): Tháo ốc giữ miếng chắn connector pin, sau đó dùng miếng gạt nhựa cách điện (Spudger) nâng connector pin lên khỏi mainboard. Sử dụng Battery Isolation Card (thẻ nhựa mỏng cách điện) chèn vào giữa tiếp điểm pin và mainboard để triệt tiêu hoàn toàn khả năng chạm mạch vô ý.
Bước 3: Tháo dỡ cụm màn hình hỏng
- Tháo các miếng chắn kim loại bảo vệ đầu cáp eDP và cáp Camera.
- Dùng nhíp nhựa gạt nhẹ lẫy khóa (metal bar) của socket eDP, sau đó rút cáp ra theo chiều song song với bo mạch để tránh làm xước, mẻ chân socket.
- Tháo cáp antenna Wifi/Bluetooth ra khỏi card Wifi hoặc bo mạch.
- Sử dụng tuốc nơ vít Torx T8 hoặc T9 để tháo các con ốc cố định bản lề trái và phải.
- Mở máy một góc 90 độ, đặt máy úp ngược xuống mép bàn kỹ thuật và nhẹ nhàng nhấc cụm màn hình ra khỏi khung sườn nhôm (C-case).
Bước 4: Lắp đặt màn hình mới & Cân chỉnh vật lý
- Đặt cụm màn hình mới vào đúng khớp bản lề.
- Gá tạm các ốc bản lề nhưng chưa siết chặt. Gập mở thử máy để kiểm tra độ khít (alignment) giữa mép màn hình và khung máy. Khi hai bên cân đối hoàn hảo, tiến hành siết lực vừa đủ cho các ốc bản lề theo tiêu chuẩn hãng (tránh siết quá chặt gây cháy ren nhôm hoặc quá lỏng làm lỏng bản lề sau này).
- Kết nối cáp eDP vào socket J8300. Ấn nhẹ nhàng cho đến khi nghe tiếng "tách" nhẹ, đảm bảo cáp lọt khít vào ngàm, sau đó gạt lẫy khóa kim loại xuống.
- Lắp lại miếng chắn bảo vệ cáp và siết ốc cố định.
Bước 5: Đồng bộ hóa linh kiện (True Tone & ALS Calibration)
Từ các thế hệ MacBook Air dùng chip bảo mật T2 và Apple Silicon, cảm biến ánh sáng xung quanh (ALS) trên cụm màn hình được mã hóa đồng bộ với Logic Board gốc.
- Nếu thay nguyên cụm màn hình mới mà không xử lý, tính năng True Tone trong System Settings sẽ bị biến mất và camera có thể bị giảm chất lượng hoặc không hoạt động mượt mà.
- Giải pháp tại VietITPro.vn: Chúng tôi sở hữu các thiết bị nạp chương trình (Programmer chuyên dụng) để đọc dữ liệu mã hóa (EDID/ALS data) từ màn hình cũ của khách hàng và nạp đè (write) sang IC ROM trên cụm màn hình mới. Trong trường hợp màn hình cũ bị hỏng nát không thể đọc dữ liệu, kỹ thuật viên sẽ tiến hành sàn chip ALS gốc từ cụm màn hình cũ sang cụm màn hình mới dưới kính hiển vi soi nổi để giữ lại 100% tính năng True Tone nguyên bản của máy.
Bước 6: Kiểm tra chất lượng (Quality Control) và Bàn giao
- Rút thẻ cách điện pin, kết nối lại pin với mainboard và siết ốc cố định pin.
- Lắp tạm nắp đáy và khởi động máy để test.
- Sử dụng phần mềm chuyên dụng để hiển thị các dải màu đơn sắc (Đỏ, Xanh lá, Xanh dương, Trắng, Đen) nhằm phát hiện điểm chết (Dead Pixel), hở sáng (Backlight Bleeding) hay sọc màn hình ẩn.
- Test độ nhạy của cảm biến ánh sáng bằng cách che/mở camera để xem màn hình có tự động tăng giảm độ sáng hay không.
- Vệ sinh sạch sẽ bụi bẩn bên trong máy bằng máy thổi ion hóa khử bụi tĩnh điện trước khi đóng nắp đáy vĩnh viễn.
5. Phân Tích Rủi Ro & Cách Nhận Biết Màn Hình MacBook Air Kém Chất Lượng
Trên thị trường TPHCM hiện nay, có rất nhiều loại màn hình MacBook Air trôi nổi với mức giá rẻ bất ngờ. Là một kỹ sư lâu năm, tôi khuyên khách hàng hãy cực kỳ cảnh giác với các loại linh kiện giá rẻ này vì những lý do sau:
5.1. Màn Hình Linh Kiện Loại 2, Loại 3 (Linh Kiện Lô)
- Tấm nền chất lượng thấp: Không sử dụng tấm nền IPS chuẩn của LG Display hay Samsung mà dùng các tấm nền của các hãng bên thứ ba không tên tuổi. Độ phủ màu chỉ đạt 60% - 70% sRGB (trong khi màn chuẩn hãng đạt 100% sRGB hoặc P3 Color). Hình ảnh sẽ bị nhợt nhạt, sai lệch màu sắc nghiêm trọng (rất nguy hiểm cho người làm đồ họa, dựng phim).
- Góc nhìn hẹp: Khi nhìn nghiêng, màn hình sẽ bị biến đổi màu sắc và giảm độ sáng rõ rệt.
- Lớp phản quang mỏng: Dễ xuất hiện hiện tượng "đốm sáng" sau một thời gian ngắn sử dụng do nhiệt độ của máy làm biến dạng lớp phản quang kém chất lượng.
5.2. Cáp Màn Hình Kém Chất Lượng (Dễ Đứt Cáp Gập)
Các đơn vị sản xuất màn hình giá rẻ thường sử dụng chất liệu đồng tái chế cho các đường cáp gập (flex cable). Sau khoảng 3 - 6 tháng gập mở liên tục, các đường cáp này sẽ bị rạn nứt bên trong,
