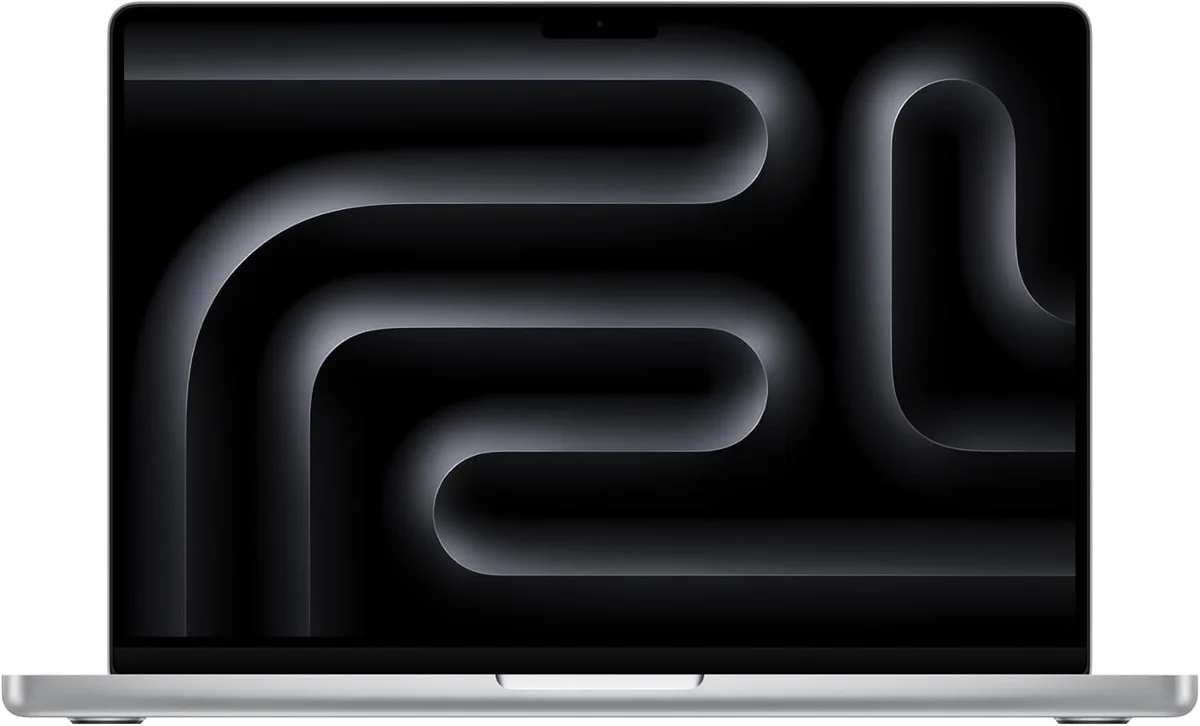

Màn hình Retina viền siêu mỏng trên các dòng MacBook Pro 13 inch (đặc biệt là các đời từ 2016 đến nay như A1706, A1708, A1989, A2159 và các dòng Apple Silicon M1/M2 A2338) là một trong những kiệt tác hiển thị của Apple nhưng cũng là linh kiện cực kỳ mỏng manh. Tại phòng thí nghiệm phần cứng của VietITPro.vn, mỗi tuần chúng tôi tiếp nhận hàng chục trường hợp khách hàng mang máy đến trong tình trạng sọc màn hình, mực loang do kẹt vật thể khi gập máy, hoặc đứt cáp màn hình kinh điển (Flexgate). Bài viết này sẽ mổ xẻ toàn diện về mặt kỹ thuật, bóc tách cấu trúc bảng mạch (PCB) bên trong, phân loại linh kiện thay thế và quy trình thay thế đạt chuẩn nhà máy mà chúng tôi đang áp dụng tại TP.HCM.

Giải mã cấu trúc phần cứng màn hình Retina MacBook Pro viền siêu mỏng

Để thao tác chính xác với màn hình MacBook Pro đời mới, việc nắm rõ cấu trúc vật lý và điện tử bên trong là điều kiện tiên quyết. Khác với các dòng laptop Windows phổ thông, màn hình của Apple là một module ép nhiệt nguyên khối gồm nhiều lớp vật liệu cực kỳ khít nhau.

Tấm nền LCD và công nghệ đèn nền LED (Backlight Unit)

Tấm nền hiển thị sử dụng công nghệ IPS với độ phân giải cao (ví dụ 2560 x 1600 pixels trên kích thước 13.3 inch), mật độ điểm ảnh đạt 227 PPI. Hệ thống đèn nền LED được bố trí ở cạnh dưới (Edge-lit), kết hợp với các tấm phim quang học (Diffuser sheets, Brightness enhancement films) để phân bổ ánh sáng đều khắp bề mặt.

Bo mạch TCON (Timing Controller) và mạch Flex Cable

Nằm ẩn ngay phía dưới lớp kính logo Apple ở viền dưới màn hình là bo mạch TCON. Bo mạch này nhận tín hiệu từ bo mạch chủ (Logic Board) thông qua các sợi cáp tín hiệu siêu nhỏ. Một điểm yếu chí mạng trong thiết kế từ đời 2016 đến 2019 là cáp màn hình (Flex cable) đi qua bản lề quá sát và chịu uốn cong liên tục khi mở gập máy. Đây là nguyên nhân cốt lõi gây ra hiện tượng sọc màn hình hoặc lỗi đèn nền "sân khấu" (Stage Light effect).

Cảm biến True Tone và lớp phủ chống lóa (Anti-Reflective Coating)

Mỗi màn hình đều tích hợp một cảm biến ánh sáng môi trường gắn liền với bo mạch màn hình, được đồng bộ hóa với chip bảo mật T2 hoặc các dòng chip M-series qua giao thức I2C. Nếu thay thế màn hình mà không giữ lại hoặc cấu hình lại cảm biến này, tính năng True Tone sẽ biến mất trong cài đặt macOS. Bên cạnh đó, lớp phủ chống lóa đặc trưng của Apple rất nhạy cảm với các dung dịch vệ sinh có tính kiềm mạnh, dễ dẫn đến hiện tượng bong tróc màng bảo vệ.

Phân loại các giải pháp thay màn hình trên thị trường hiện nay

Khi mang máy đi sửa chữa, khách hàng thường đứng trước nhiều lựa chọn với mức giá chênh lệch đáng kể. Dưới góc độ kỹ sư phần cứng, chúng tôi phân loại rõ ràng các giải pháp này để quý khách dễ dàng đánh giá:

Quy trình thay thế màn hình chuẩn nhà máy tại VietITPro.vn

Thay màn hình MacBook Pro viền siêu mỏng đòi hỏi sự tỉ mỉ tuyệt đối, không có chỗ cho các thao tác áng chừng hay dùng lực cơ học quá mạnh. Dưới đây là quy trình kỹ thuật chuẩn 6 bước được thực hiện tại trung tâm chúng tôi:

Bước 1: Kiểm tra tổng quát và ngắt hoàn toàn nguồn điện

Trước khi tháo ốc, kỹ thuật viên tiến hành đo đạc các đường cấp nguồn trên bo mạch, kiểm tra chức năng True Tone, camera FaceTime, micro và các cổng kết nối. Sau đó, tiến hành tháo vỏ đáy (Bottom Case) và bắt buộc phải ngắt kết nối Pin (Battery Connector) trước khi thao tác bất kỳ bước nào liên quan đến cáp hiển thị để tránh hiện tượng chập cháy cầu chì màn hình (Backlight fuse) trên Logic Board.

Bước 2: Tháo dỡ cụm màn hình hỏng

Sử dụng bộ tua vít chuyên dụng của Apple (Pentalobe P5, Torx T3, T5). Kỹ thuật viên tiến hành tháo các thanh nẹp che cáp màn hình, ngắt kết nối cáp dữ liệu LVDS/eDP, cáp camera và ăng-ten Wi-Fi. Tiếp theo, tháo các ốc bản lề cố định cụm màn hình với khung máy (Top Case) để tách rời toàn bộ phần hiển thị ra khỏi thân máy một cách an toàn mà không làm biến dạng khung nhôm.

Bước 3: Vệ sinh, căn chỉnh khung nhôm và bản lề

Khi cụm màn hình cũ được tháo ra, phần khung nhôm tại vị trí bản lề thường bám bụi bẩn hoặc bị móp méo nhẹ do va đập. Kỹ thuật viên sẽ tiến hành vệ sinh keo tản nhiệt cũ, kiểm tra độ mượt của trục bản lề. Nếu bản lề quá cứng, cần tra dầu bôi trơn chuyên dụng hoặc căn chỉnh lại lực siết để tránh việc mở gập gây áp lực quá lớn lên màn hình mới.

Bước 4: Lắp đặt cụm màn hình mới

Lắp cụm màn hình thay thế vào khung máy, siết tạm các ốc định vị bản lề. Kết nối các cáp tín hiệu theo đúng thứ tự, đảm bảo các ngàm cáp (ZIF connector) khớp hoàn toàn và khóa chốt cáp an toàn. Dán lại các lớp siêu cách điện và nẹp nhôm che chắn sóng nhiễu điện từ (EMI shielding) đúng vị trí ban đầu của nhà máy.

Bước 5: Kiểm tra hiển thị sơ bộ và kết nối nguồn pin

Cắm lại kết nối pin, bật nguồn máy để kiểm tra nhanh chất lượng hiển thị của tấm nền LCD, kiểm tra xem có điểm chết (Dead pixel), sọc màn hình hay hiện tượng hở sáng hay không. Đồng thời kiểm tra hoạt động của webcam và đèn nền phím.

Bước 6: Cân chỉnh phần mềm và đồng bộ hóa True Tone

Sau khi hoàn thiện phần cứng, kỹ thuật viên tiến hành kết nối máy với thiết bị lập trình chuyên dụng để nạp lại mã hiển thị (Serial Number) và cấu hình cảm biến ánh sáng môi trường lên bo mạch màn hình mới. Việc này giúp tính năng True Tone hoạt động trở lại bình thường trên macOS, đảm bảo trải nghiệm người dùng không bị khuyết thiếu bất kỳ tính năng nguyên bản nào.

Các lỗi thường gặp và kinh nghiệm phòng ngừa hư hỏng màn hình

Từ thực tế sửa chữa tại VietITPro.vn, chúng tôi đúc kết được những nguyên nhân phổ biến khiến màn hình MacBook Pro nhanh chóng xuống cấp và cách phòng ngừa hiệu quả:

• Kẹt dị vật trên bàn phím: Đây là nguyên nhân số một gây nứt vỡ tấm nền LCD bên trong dù lớp kính bảo vệ bên ngoài không xước. Các vật nhỏ như đầu bút bi, tai nghe Bluetooth, hoặc kẹp giấy bị bỏ quên trên bàn phím khi gập máy sẽ tạo áp lực cục lớn lên màn hình mỏng. Giải pháp: Tuyệt đối không để bất kỳ vật thể nào lên mặt phím trước khi gập máy; hạn chế tối đa việc sử dụng các loại miếng dán bàn phím dày vì chúng làm cộm màn hình khi đóng lại.
• Lỗi đứt cáp màn hình (Flexgate): Xảy ra nhiều ở các đời 2016-2018 do thiết kế cáp quá ngắn và chịu nhiệt độ cao từ khe tản nhiệt. Giải pháp: Tránh mở góc màn hình quá 130 độ nếu không cần thiết; định kỳ vệ sinh khe tản nhiệt để giảm nhiệt độ phả trực tiếp lên khu vực chân màn hình.
• Bong tróc lớp chống lóa (Staingate): Do ma sát với bàn phím hoặc sử dụng khăn lau chứa hóa chất tẩy rửa mạnh. Giải pháp: Chỉ sử dụng khăn sợi nhỏ (Microfiber) hơi ẩm với nước cất hoặc dung dịch chuyên dụng cho màn hình Apple; lót một lớp vải mỏng chuyên dụng khi di chuyển máy.

Giải đáp các câu hỏi thường gặp (FAQ) từ khách hàng

Thay màn hình MacBook Pro có làm mất dữ liệu hay ảnh hưởng đến bo mạch không?

Trả lời: Hoàn toàn không. Quy trình thay màn hình chỉ tác động đến phần hiển thị và cụm vỏ phía trên, không can thiệp vào ổ cứng SSD hàn chết trên bo mạch (Logic Board). Dữ liệu của quý khách được bảo toàn 100%. Tuy nhiên, để đảm bảo an toàn tuyệt đối, kỹ thuật viên của chúng tôi luôn khuyến nghị sao lưu dữ liệu (Time Machine) trước khi tiến hành sửa chữa.

Làm sao để phân biệt màn hình chính hãng bóc máy và màn hình linh kiện bên thứ ba?

Trả lời: Màn hình chính hãng bóc máy có màu sắc hiển thị đồng nhất, góc nhìn rộng không bị đổi màu khi nhìn nghiêng, lớp phủ chống lóa mịn màng và quan trọng nhất là tính năng True Tone hoạt động tự động ngay sau khi lắp mà không cần can thiệp phần mềm phức tạp. Trong khi đó, màn hình linh kiện thường có viền dày hơn một chút, độ sáng tối đa thấp hơn và dễ bị ám xanh/vàng.

Thời gian thay màn hình mất bao lâu và có được quan sát trực tiếp không?

Trả lời: Tại VietITPro.vn, toàn bộ quá trình thay thế cụm màn hình diễn ra từ 45 đến 60 phút. Quý khách hoàn toàn có thể ngồi xem trực tiếp kỹ thuật viên thao tác tại khu vực kỹ thuật minh bạch của chúng tôi, nhận máy ngay trong ngày mà không cần để lại qua đêm.

Mọi thắc mắc về kỹ thuật, tư vấn pan bệnh hoặc báo giá chi tiết dịch vụ sửa chữa MacBook chuyên sâu, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ sư tại VietITPro.vn để được hỗ trợ nhanh chóng và chính xác nhất.
