Giao tiếp hiển thị trên các dòng MacBook Pro thế hệ Retina và Apple Silicon phụ thuộc hoàn toàn vào chuẩn giao tiếp eDP (embedded DisplayPort) băng thông cao kết hợp với tấm nền IPS độ phân giải cao. Tuy nhiên, kiến trúc nguồn của bo mạch chủ Apple (Logic Board) lại đặt các đường áp cao của hệ thống đèn nền (Backlight Rail) nằm ngay sát các đường tín hiệu hạ áp vi xử lý trên cùng một chuẩn connector.
Bài phân tích kỹ thuật chuyên sâu này được thực hiện bởi đội ngũ Kỹ Sư Phần Cứng tại VietITPro.vn, đi sâu vào bản chất vi mạch của chuẩn eDP 30-Pin IPS, quy trình thao tác an toàn mạch nguồn, cũng như giải pháp khắc phục triệt để pan bệnh màn hình MacBook Pro lấy liền tại TP.HCM.
1. Kiến Trúc Giao Tiếp eDP 30-Pin IPS Trên Màn Hình MacBook Pro
Chuẩn giao tiếp eDP (embedded DisplayPort) là chuẩn truyền dữ liệu hình ảnh kỹ thuật số nối tiếp tốc độ cao được thiết kế riêng cho kết nối nội bộ giữa SoC/GPU và tấm nền LCD/OLED.
1.1. Cấu Trúc Chân Chức Năng Của Chuẩn eDP 30-Pin
Trên các dòng MacBook Pro (từ A1502, A1398 Retina đến các dòng Touch Bar A1706, A1708, A1989, A2159 và M1/M2 A2338), socket màn hình (thường mang ký hiệu vị trí J8500 hoặc J8300 trên Schematic) sử dụng thiết kế 30 chân tín hiệu vi mô (Micro-Coaxial Connector). Cấu trúc phân bổ chân (Pinout Alignment) tuân thủ nghiêm ngặt nguyên lý cách ly nhiễu tần số cao:
- Đường Dữ Liệu Chính (eDP Main Link - Lane 0, 1, 2, 3): Bao gồm các cặp vi sai (Differential Pairs) như
eDP_LANE0_P/N,eDP_LANE1_P/N. Các đường này truyền tải tín hiệu hình ảnh thô đã nén hoặc không nén từ GPU/SoC tới bo mạch T-CON (Timing Controller) của màn hình với xung nhịp hàng Gigahertz. - Đường Phụ Kênh Kép (AUX Channel -
eDP_AUX_P/N): Kênh giao tiếp hai chiều tốc độ thấp hơn, đảm nhận việc đọc dữ liệu EDID (Extended Display Identification Data), quản lý cấu hình DPCD (DisplayPort Configuration Data), điều khiển độ sáng và truyền lệnh handshake giữa SoC với T-CON. - Tín Hiệu Nhận Diện Kết Nối (Hot Plug Detect -
eDP_HPD): Áp logic 3.3V báo về vi xử lý nhận diện màn hình đã được kết nối vật lý và sẵn sàng khởi tạo chuỗi phát hình. - Nguồn Cấp Phôi Hiển Thị (
PP3V3_S0_EDP/PP3V3_SW_LCD): Điện áp 3.3V thuần DC cấp nguồn nuôi cho IC T-CON và hệ thống mạch giải mã pixel trên tấm nền IPS.
1.2. Đặc Tính Tấm Nền IPS Độ Phân Giải Retina
Tấm nền IPS (In-Plane Switching) trên MacBook Pro có cấu trúc tinh thể lỏng xoay theo chiều ngang song song với lớp kính lọc. Điều này đem lại:
- Góc nhìn rộng 178/178 độ không bị biến đổi màu sắc (Color Shift).
- Dải màu DCI-P3: Độ bao phủ không gian màu rộng hơn 25% so với sRGB truyền thống, đòi hỏi IC T-CON phải xử lý độ sâu màu 10-bit (1.07 tỷ màu) hoặc 8-bit + FRC.
- Độ sáng cao (500 - 1600 nits): Đòi hỏi dải đèn LED nền (LED Backlight Array) phải chạy ở mức điện áp cực cao thông qua mạch Boost Converter trên Logic Board.
2. Cảnh Báo "Sinh Tử": Tại Sao Bắt Buộc Phải Ngắt Nguồn Pin Trước Khi Thao Tác Socket eDP?
Trong quá trình tiếp nhận và sửa chữa hàng nghìn chiếc MacBook tại VietITPro.vn, chúng tôi ghi nhận hơn 40% sự cố chết GPU, hỏng vi xử lý Apple Silicon hoặc cháy mạch nguồn màn hình xuất phát từ lỗi thao tác của kỹ thuật viên thiếu kinh nghiệm: Cắm/rút cáp màn hình khi chưa ngắt kết nối Pin (Battery Disconnection).
2.1. Phân Tích Mạch Điện Áp Cao LCDBKLT Nằm Sát Đường Hạ Áp CPU
Trên bo mạch chủ MacBook Pro, đường nguồn cấp cho hệ thống đèn LED nền có tên mã là PPVOUT_S0_LCDBKLT (hoặc PPVOUT_S0_BKLT).
- Điện áp của đường này không phải là 3.3V hay 12V, mà được cuộn cảm nâng áp (Boost Topology) kích lên từ 25V DC (trên màn 13-inch) cho đến 45V - 55V DC (trên màn 15-inch, 16-inch).
- Điện áp
PPBUS_G3H(nguồn chính từ Pin/Sạc) luôn hiện diện trên bo mạch chủ ở trạng thái chờ (Standby) từ 11.4V đến 13.1V. Khi Pin chưa được rút ra, IC nâng áp LED (nhưLP8550,SN61280, hoặc Apple Custom PMU) luôn có điện áp chờ tại các tụ lọc đầu vào.
2.2. Hiện Tượng Phóng Điện (Arcing) & Hậu Quả Trên Vi Chíp
Khoảng cách giữa các chân pin trong socket eDP chỉ rơi vào khoảng 0.3mm đến 0.5mm. Khi kỹ thuật viên đưa đầu cáp màn hình vào socket theo một góc nghiêng (không vuông góc 90 độ) khi bo mạch vẫn mang điện từ Pin:
1. Lệch chân (Misalignment): Chân chứa nguồn cao áp PPVOUT_S0_LCDBKLT (25V - 55V) hoặc PPBUS_G3H (12V) sẽ vô tình chạm trực tiếp vào chân dữ liệu eDP_AUX hoặc eDP_LANE (chỉ chịu được điện áp tối đa 1.2V - 3.3V).
2. Đốt cháy vi mạch (Overvoltage Destruction): Điện áp 45V xông thẳng theo đường truyền dữ liệu eDP đi trực tiếp vào bên trong các nhân hiển thị (Display Engine) nằm tích hợp bên trong CPU Intel hoặc SoC Apple Silicon (M1/M2/M3).
3. Hậu quả kỹ thuật:
- Nhẹ: Cháy cầu chì đèn nền
F7700/F7000, đánh thủng Diode SchottkyD7701, hỏng IC đèn nềnLP8550. - Nặng: Đánh thủng lớp cách điện bán dẫn SiO2 bên trong chip SoC. Máy bị mất hiển thị vĩnh viễn (No Display output) ngay cả khi đã thay màn hình mới, bắt buộc phải thay thế toàn bộ SoC hoặc bo mạch chủ với chi phí cực kỳ đắt đỏ.
2.3. Quy Chuẩn Ngắt Nguồn Pin Chuẩn Kỹ Thuật Vi Mạch
Tại VietITPro.vn, quy trình ngắt nguồn Pin trước khi thao tác màn hình tuân thủ tuyệt đối các bước:
- Dòng MacBook Pro Unibody / Retina cổ (A1278, A1502, A1398): Rút jack cắm Battery Connector ra khỏi Logic Board. Sử dụng nẹp cách điện cách ly hoàn toàn chân tiếp xúc.
- Dòng MacBook Pro Touch Bar (A1706, A1707, A1889, A1990, A2159): Tháo ốc khóa cầu chì nguồn Pin (
Battery Power Status Flex), rút cáp dữ liệu BMS (Battery Management System Flex), sau đó dùng tấm phim cách điện chèn giữa lá đồng nguồn của Pin và mạch Logic Board. - Dòng Apple Silicon (A2338, A2442, A2779, A2992...): Tháo nắp máy -> Rút cáp BMS pin -> Tháo ốc cầu nối nguồn chính (
Battery Connector Screw) -> Đặt miếng cách điện chuyên dụng ESD. Xả tụ điện bằng cách nhấn giữ nút Nguồn (Power Button) 10 giây trước khi mở lẫy socket eDP.
3. Phân Loại Pan Bệnh Màn Hình MacBook Pro Phổ Biến & Giải Pháp Khắc Phục
3.1. Hiện Tượng Flexgate (Cáp Đèn Nền Quá Ngắn) trên dòng A1706 / A1707 / A1889
- Bản chất kỹ thuật: Apple thiết kế đoạn cáp dẻo (Flex Cable) nối giữa T-CON board và tấm nền LED đi vòng qua bản lề quá ngắn. Qua thời gian đóng/mở gập màn hình, ứng suất cơ học làm đứt gãy các đường mạch ngầm truyền điện áp
PPVOUT_S0_LCDBKLT. - Dấu hiệu: Màn hình mở dưới góc 45 độ vẫn hiển thị và có đèn nền, nhưng khi mở rộng ra góc 90 độ thì đèn nền tắt phụt (Stage Light Effect - Đèn rọi sân khấu xuất hiện ở viền dưới màn hình trước khi tắt hẳn).
- Giải pháp VietITPro.vn: Thực hiện kỹ thuật nối cáp gia cố (Flexgate Repair) bằng cách hàn ghép đoạn dây đồng chuyên dụng vi mô có độ dẻo cao, hoặc thay thế phôi cáp dẻo T-CON mới bằng máy hàn laser/ép nhiệt xung cao tần.
3.2. Phân Biệt "Mất Đèn Nền" (No Backlight) Và "Mất Hiển Thị" (No Image)
Kỹ thuật viên cần sử dụng phương pháp chẩn đoán ánh sáng cưỡng bức (Flashlight Test) để phân biệt rõ 2 pan bệnh này trước khi quyết định thay màn hình:
3.3. Xử Lý Lỗi Tróc Nát Lớp Mạ Phản Quang (Staingate) & Vỡ Phôi LCD IPS
- Staingate: Lớp phủ chống lóa (Anti-Reflective Coating) bị phân hủy do nhiệt độ môi trường và ma sát với bàn phím. Xử lý bằng dung dịch bóc tách hóa học chuyên dụng mà không làm tổn hại đến lớp cực hóa (Polarizer Layer) của IPS, hoặc thay thế lớp kính bảo vệ ngoài.

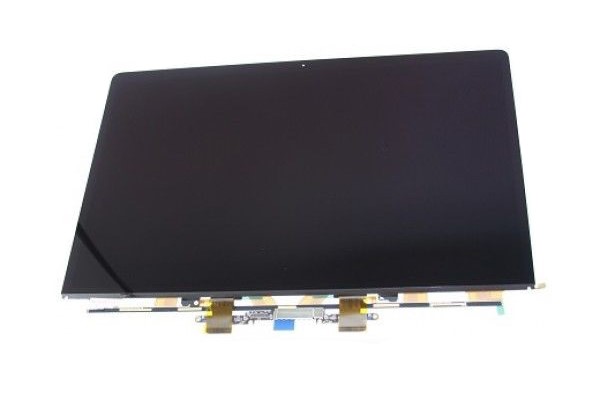

- Vỡ phôi LCD IPS internal: Do va đập cơ học hoặc cấn vật thể lạ khi gập máy. Các tinh thể lỏng bị tràn ra tạo thành vết mực đen, các đường sọc ngang/sọc dọc xuất hiện do đứt gãy kết nối COF (Chip-on-Film). Giải pháp triệt để duy nhất là Thay phôi màn hình (Panel-Only Replacement) hoặc Thay nguyên cụm vỏ màn hình (Full Assembly Replacement).
4. Vấn Đề Đồng Bộ Hóa Dữ Liệu SysConfig, True Tone & Cảm Biến Ánh Sáng (ALS) Trên Các Dòng Máy T2 & Apple Silicon
Từ năm 2018 trở đi (các dòng máy trang bị chip bảo mật T2 và toàn bộ các dòng Apple Silicon M1, M2, M3 Series), Apple đã áp dụng cơ chế mã hóa và đồng bộ hóa linh kiện cực kỳ chặt chẽ qua chip EEPROM tích hợp trên board T-CON của màn hình.
4.1. Mã Hóa Chuỗi Seri Nguồn Cảm Biến ALS (Ambient Light Sensor)
Cảm biến ánh sáng môi trường (ALS) được đặt ở viền trên màn hình cạnh Camera FaceTime. Dữ liệu từ ALS truyền về SoC để tự động điều chỉnh độ sáng và nhiệt độ màu (True Tone).
- Khi thay thế một cụm màn hình bóc máy khác sang nhưng không thực hiện nạp lại dữ liệu mã hóa, chip T2 hoặc SoC sẽ từ chối xác thực chuỗi Key bảo mật SHA-256.
- Hậu quả: Tùy chọn bật/tắt True Tone trong System Settings sẽ bị biến mất hoàn toàn. Đèn nền màn hình có thể không tự động tăng giảm độ sáng theo môi trường.
4.2. Giải Pháp Kỹ Thuật Bảo Tồn True Tone Tại VietITPro.vn
Để giữ lại 100% tính năng True Tone và tự động điều chỉnh độ sáng chuẩn xác sau khi thay màn hình lấy liền, kỹ sư tại VietITPro.vn áp dụng hai phương pháp chuyên sâu:
1. Phương Pháp Thay Phôi LCD Giữ Nguyên Bo T-CON & ALS Gốc:
- Kỹ thuật viên sử dụng máy tách màn hình nhiệt độ chuẩn 80°C để bóc tách phôi LCD IPS vỡ ra khỏi khung nhôm.
- Giữ lại toàn bộ cụm cáp nguyên bản chứa chip ALS và IC T-CON gốc của máy.
- Ép phôi LCD IPS chính hãng mới vào cụm vỏ cũ. Phương pháp này giữ nguyên mã Seri gốc, không cần can thiệp phần mềm, bảo tồn True Tone 100%.
2. Phương Pháp Nạp Dữ Liệu Chip EEPROM (Dành Cho Thay Nguyên Cụm Màn Hình):
- Sử dụng thiết bị đọc/ghi nạp ROM chuyên dụng (như JCID V1SE/V1S Pro hoặc Programmer chuyên dụng cho Mac).
- Đọc thông số mã hóa EDID và chuỗi Serials ALS từ chip EEPROM trên cụm màn hình cũ bị vỡ.
- Ghi (Write) toàn bộ tập tin dump dữ liệu này vào chip EEPROM trên cụm màn hình replacement mới. Khởi động lại máy, hệ thống nhận diện đúng Signature phần cứng gốc và kích hoạt lại tính năng True Tone hoàn hảo.
5. Quy Trình Thay Màn Hình MacBook Pro Lấy Liền Chuẩn Chuyên Nghiệp Tại VietITPro.vn
Để đảm bảo thiết bị của khách hàng hoạt động ổn định lâu dài, không phát sinh pan bệnh sau khi sửa chữa, VietITPro.vn áp dụng quy trình kiểm soát chất lượng 6 bước nghiêm ngặt:
Chi Tiết Từng Bước Thực Hiện:
- Bước 1 (Chẩn đoán): Sử dụng đồng hồ vạn năng (Multimeter) đo trở kháng Diode Mode tại các chân socket
J8500/J8300. Đảm bảo đường nguồnPPVOUT_S0_LCDBKLTkhông bị ngắn mạch (Short to GND) trước khi lắp màn hình mới. - Bước 2 (An toàn nguồn): Thực hiện ngắt Pin chuẩn kỹ thuật như đã phân tích ở Mục 2. Thao tác trên thảm cao su chống tĩnh điện ESD.
- Bước 3 (Tháo gỡ cơ học): Tháo các góc bản lề (Hinge Screws) bằng tua-vít lực chuẩn Torx T8/T5, tránh gây tuôn ren nhôm của khung máy Unibody.
- Bước 4 (Thay thế linh kiện): Tiến hành thay phôi LCD hoặc nguyên cụm màn hiển thị IPS chuẩn eDP 30-Pin tương thích đúng mã Model (Model Number Axxxx).
- Bước 5 (Săn sóc phần mềm & True Tone): Đồng bộ mã hóa màn hình giúp hệ điều hành macOS nhận diện đúng thiết bị phần cứng gốc.
- Bước 6 (Stress Test & QC): Chạy phần mềm Display Tester kiểm tra 5 màu nền cơ bản (Đỏ, Xanh Lá, Xanh Dương, Trắng, Đen) để săn tìm điểm chết (Dead Pixel/Stuck Pixel), kiểm tra độ đồng đều ánh sáng (Uniformity), đo dòng tiêu thụ backlight dưới tải tối đa.
6. Bảng So Sánh Thông Số Chuẩn Màn Hình & Linh Kiện Thay Thế Các Dòng MacBook Pro
Dưới đây là bảng tổng hợp thông số kỹ thuật màn hình các dòng MacBook Pro Series giúp người dùng và kỹ thuật viên dễ dàng tra cứu linh kiện tương thích:
| A2485 / A2770 / A2918 (16") | 16.2" Mini-LED Liquid Retina XDR | 3456 x 2234 | eDP Custom Multi-Lane
