Trong kiến trúc phần cứng của máy tính xách tay hiện đại, hệ thống quản lý năng lượng (Power Management Subsystem) đóng vai trò cốt lõi quyết định độ ổn định, hiệu năng tính toán và tuổi thọ của toàn bộ bo mạch chủ (Motherboard). Đối với dòng sản phẩm doanh nhân cao cấp Lenovo ThinkPad – thương hiệu nổi tiếng với độ bền bỉ, khả năng bảo mật phần cứng và thiết kế mô-đun chuẩn quân đội (MIL-STD 810H) – viên pin không chỉ đơn thuần là kho lưu trữ năng lượng hóa học để thiết bị hoạt động di động. Nó còn là một thành phần tích hợp sâu vào giao thức quản lý nguồn ACPI (Advanced Configuration and Power Interface) của hệ điều hành, phối hợp chặt chẽ với Chip quản lý nguồn chính (PMIC - Power Management Integrated Circuit), vi điều khiển nhúng Embedded Controller (EC/KBC) và mạch sạc thông minh.

Tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn, trong quá trình tiếp nhận hàng nghìn ca sửa chữa phần cứng chuyên sâu mỗi năm đối với các dòng Laptop & PC thuộc mọi thương hiệu lớn như Dell, ASUS, HP, Lenovo, Acer, MSI, chúng tôi nhận thấy các sự cố liên quan đến hệ thống nguồn và pin chiếm tỷ lệ lên đến hơn 35%. Đặc biệt trên các dòng Lenovo ThinkPad (từ dòng T-series, X-series kinh điển cho đến các dòng Workstation P-series hay dòng phổ thông E-series), các hư hỏng như pin chai phồng biến dạng khung vỏ, sập nguồn đột ngột khi tải nặng (CPU Turbo Boost ăn dòng cao), không nhận pin, hoặc lỗi mạch sạc trên mainboard (chập cháy Mosfet đường nguồn V_BAT, lỗi IC sạc BQ24780S/BQ25713) đang là những vấn đề nhức nhối đối với người dùng kỹ thuật lẫn văn phòng. Cẩm nang kỹ thuật chuyên sâu này sẽ phân tích toàn diện từ A - Z cấu trúc, nguyên lý, dấu hiệu, quy trình thay thế chuẩn phòng lab và các giải pháp tối ưu hóa năng lượng cho pin laptop Lenovo ThinkPad.

1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

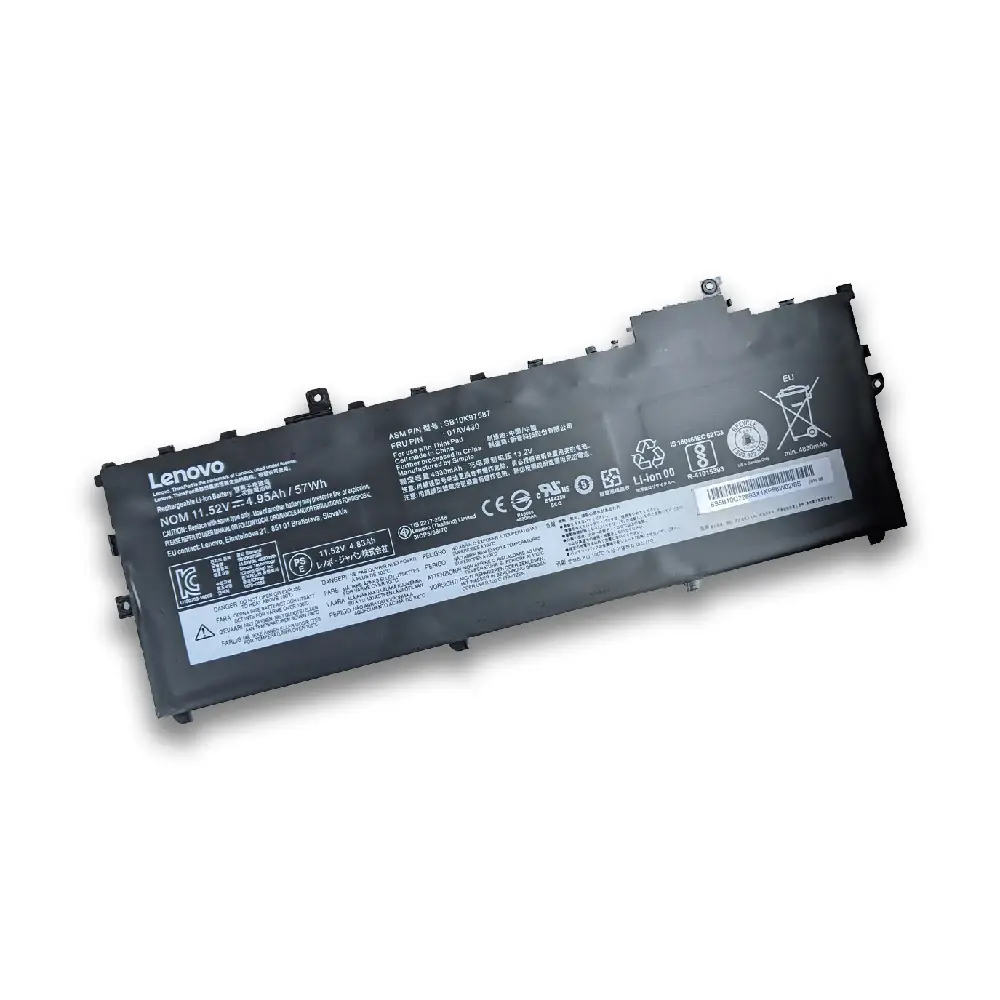

Để hiểu rõ bản chất kỹ thuật khi tiến hành thay thế hoặc sửa chữa pin laptop Lenovo ThinkPad, chúng ta cần phân tích cấu trúc phần cứng bên trong của một khối pin Li-Po (Lithium-ion Polymer) hiện đại. Khác với các dòng pin NiMH cũ, pin ThinkPad hiện đại sử dụng công nghệ hóa chất Li-Po với cấu trúc gồm hai phần chính: Khối cell năng lượng (Cell packs) và Mạch quản lý thông minh (Smart Battery BMS - Battery Management System).

Khối cell năng lượng thường được cấu thành từ các cell pin chuẩn 18650 hoặc các lá cell mềm dung lượng cao mắc nối tiếp và song song (cấu hình 3S1P, 3S2P tương ứng với điện áp danh định từ 11.1V đến 11.4V, hoặc cấu hình 4S cho các dòng Workstation dòng P yêu cầu dòng xả lớn với điện áp 15.2V - 15.4V). Mỗi cell pin bên trong đều có điện áp ngưỡng danh định 3.7V - 3.85V và điện áp sạc đầy tối đa 4.2V - 4.35V tùy thuộc vào thành phần hóa học của vật liệu catốt (Lithium Cobalt Oxide - LCO, hoặc Lithium Nickel Manganese Cobalt Oxide - NMC).

Mạch quản lý thông minh (BMS) trên pin ThinkPad tích hợp một vi điều khiển chuyên dụng (thường là các dòng IC của Texas Instruments như BQ30Z55, BQ40Z50) có nhiệm vụ giao tiếp trực tiếp với vi điều khiển nhúng Embedded Controller (EC) của bo mạch chủ thông qua giao thức truyền thông đồng bộ SMBus (System Management Bus) dựa trên chuẩn I2C. Qua giao tiếp này, IC quản lý pin liên tục gửi các thông số thời gian thực về bo mạch chủ:

• Voltage ($V$): Tổng điện áp của khối cell và điện áp từng cell riêng lẻ (Cell balancing).
• Current ($I$): Dòng điện nạp (charging) hoặc xả (discharging). Dòng xả đỉnh trên ThinkPad X1 Carbon hoặc P1 Gen có thể lên tới 15A - 20A khi chạy các tác vụ nặng như render đồ họa 3D hoặc biên dịch mã nguồn.
• Temperature ($T$): Giá trị điện trở của các cảm biến nhiệt độ (NTC thermistors) gắn tại các vị trí hiểm yếu trên khối cell để ngắt mạch khẩn cấp khi nhiệt độ vượt ngưỡng 60°C nhằm ngăn chặn hiện tượng quá nhiệt dẫn đến cháy nổ (Thermal Runaway).
• State of Charge (SoC) & State of Health (SoH): Phần trăm dung lượng còn lại và tỷ lệ chai pin được tính toán dựa trên thuật toán tích phân dòng điện theo thời gian (Coulomb counting) kết hợp với đo nội trở trong (Internal Resistance - IR) của cell.

Về phần đường cấp nguồn trên bo mạch chủ ThinkPad, nguồn điện từ pin ($V_{BAT}$) được điều phối thông qua các Mosfet kênh P và kênh N chất lượng cao (như AO4407, FDMC series) phối hợp cùng IC sạc chuyên dụng (Charging IC). Khi cắm sạc Adapter, IC sạc điều chỉnh dòng điện đi vào pin thông qua chế độ dòng không đổi / điện áp không đổi (CC/CV). Nếu pin bị chai, nội trở trong tăng cao ($IR > 100mΩ$), dòng sạc sẽ bị giới hạn hoặc sinh nhiệt lượng lớn làm sụt áp toàn hệ thống, khiến máy tự động ngắt nguồn (hard shutdown) để bảo vệ các linh kiện nhạy cảm như CPU, GPU và chipset Nam/Bắc tích hợp trên SoC.

2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng

Trong môi trường vận hành thực tế tại phòng lab VietITPro.vn, các kỹ sư thường xuyên tiếp nhận các trường hợp máy tính gặp sự cố nguồn liên quan đến pin. Việc chẩn đoán sai nguyên nhân có thể dẫn đến việc thay thế linh kiện lãng phí mà không giải quyết được triệt để vấn đề. Dưới đây là bảng phân tích chi tiết giúp phân biệt rõ ràng giữa lỗi phần mềm, lỗi bo mạch chủ và lỗi phần cứng pin thực tế:

Đặc biệt lưu ý hiện tượng Phồng pin (Swollen Battery): Đây là một lỗi phần cứng nguy hiểm có thể phá hủy cấu trúc cơ khí của laptop (làm cong vát khung nhôm/magê, kẹt phím, đứt cáp màn hình eDP, nứt mặt kính touchpad). Khi phát hiện dấu hiệu này trên các dòng ThinkPad T480, T490, X1 Carbon Gen 6-9, kỹ thuật viên phải tiến hành quy trình xả tĩnh điện và tháo dỡ ngay lập tức trong môi trường phòng chống tĩnh điện nghiêm ngặt.

3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng / Hàng Lô

Khi tiến hành thay pin cho laptop Lenovo ThinkPad, chất lượng của viên pin thay thế đóng vai trò quyết định đến sự an toàn của thiết bị và trải nghiệm người dùng. Dưới đây là bảng so sánh kỹ thuật khắt khe do các chuyên gia phần cứng tại VietITPro tổng hợp:

4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro

Tại trung tâm VietITPro.vn, mọi thao tác can thiệp phần cứng đều tuân thủ nghiêm ngặt quy trình kỹ thuật chuẩn công nghiệp để tuyệt đối bảo vệ an toàn cho bo mạch chủ và các linh kiện ngoại vi.

Bước 1: Khử tĩnh điện ESD & Tắt hoàn toàn nguồn hệ thống

• Kỹ thuật viên đeo vòng khử tĩnh điện (ESD Wrist Strap) nối đất để triệt tiêu dòng điện tĩnh có thể làm đánh thủng các vi mạch CMOS, IC nguồn hoặc chipset nhạy cảm.
• Truy cập vào BIOS Setup Utility của ThinkPad, chọn mục Config -> Power -> Disable Built-in Battery (đối với các dòng máy có pin gắn trong như T480s, X1 Carbon, X1 Yoga) để ngắt hoàn toàn mạch cấp nguồn nội bộ trước khi tháo ốc. Đối với các dòng pin rời (như T470, T570), tiến hành tháo khóa cơ học và nhấc khối pin ra ngoài.

Bước 2: Tháo dỡ vỏ máy và Ngắt kết nối phần cứng

• Sử dụng tua vít chuyên dụng (Torx T5 hoặc Phillips PH0) tháo toàn bộ ốc vít cố định mặt đáy (Base cover). Lưu ý các dòng ThinkPad cao cấp thường sử dụng ốc giữ chống rơi (captive screws), không dùng lực quá mạnh để tránh làm hỏng ren ốc trên khung máy.
• Sử dụng nạy nhựa chuyên dụng tách các ngàm nhựa xung quanh khung vỏ một cách khéo léo.
• Ngay sau khi mở nắp lưng, tiến hành tháo giắc cắm cáp nguồn pin (Battery connector) ra khỏi socket trên bo mạch chủ bằng dụng cụ cách điện để tránh hiện tượng phóng tia lửa điện hoặc đoản mạch vô ý khi chạm trúng chân nguồn.

Bước 3: Đo đạc thông số kỹ thuật và Kiểm tra bo mạch chủ (Mainboard)

• Sử dụng đồng hồ vạn năng kỹ thuật số (Digital Multimeter - DMM) đo kiểm tra điện áp chờ trên các cuộn cảm nguồn cấp trước (3.3V / 5V ALS), kiểm tra tình trạng chạm chập đường nguồn chính $V_{BAT}$ bằng thang đo trở kháng (Diode mode).
• Kiểm tra các Mosfet đầu vào nguồn pin để đảm bảo không bị rò rỉ áp gây tổn thất năng lượng.

Bước 4: Vệ sinh định kỳ & Lắp đặt pin mới chính hãng

• Vệ sinh sạch sẽ khoang chứa pin, loại bỏ bụi bẩn tích tụ lâu ngày bằng cồn isopropyl 99% và chổi lông mềm chống tĩnh điện. Kiểm tra quạt tản nhiệt và tra keo tản nhiệt mới cho CPU nếu cần thiết.
• Đặt viên pin mới chuẩn OEM chính hãng vào đúng khớp định vị, căn chỉnh chính xác các lỗ bắt ốc.
• Cố định các vít theo đúng lực siết tiêu chuẩn kỹ thuật (không quá chặt để tránh làm biến dạng khung vỏ cell bên trong).

Bước 5: Kết nối nguồn & Kiểm tra sơ bộ phần cứng

• Cắm giắc kết nối pin mới vào socket trên bo mạch chủ một cách chắc chắn, đảm bảo khóa cáp (latch) đã được đóng chặt.
• Lắp tạm mặt đáy và siết ít nhất 2 ốc định vị. Cắm sạc Adapter chính hãng để kích hoạt mạch sạc (Activation of charging circuit). Quan sát đèn báo nguồn (LED indicator) trên thân máy ThinkPad chuyển từ trạng thái chớp cam sang sáng ổn định hoặc nháy chậm báo hiệu pin đang được nạp điện năng.

Bước 6: Kiểm tra Burn-in áp lực cao & Hoàn thiện

• Khởi động hệ thống, truy cập hệ điều hành Windows, sử dụng phần mềm chuyên dụng (như HWMonitor, BatteryInfoView hoặc công cụ Lenovo Vantage) để kiểm tra dung lượng thiết kế (Design Capacity), dung lượng thực tế (Full Charge Capacity), tỷ lệ mài mòn (Wear level) và tốc độ dòng sạc/xả.
• Tiến hành chạy bài kiểm tra Burn-in Test (chạy đồng thời ứng dụng Prime95 và FurMark trong 30 phút) để kiểm tra độ ổn định nhiệt độ và khả năng cấp dòng của pin mới dưới tải nặng trước khi bàn giao thiết bị cho khách hàng.

5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy

Tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn, chúng tôi cung cấp đa dạng các mã pin chính hãng tương thích hoàn hảo với từng dòng máy Lenovo ThinkPad. Dưới đây là bảng thông tin tham khảo về mã linh kiện và chính sách bảo hành:

Lưu ý kỹ thuật: Mức giá dịch vụ thay pin linh hoạt theo từng model cụ thể, tùy thuộc vào dung lượng (Wh), công nghệ cell và chi phí nhập khẩu linh kiện gốc từ nhà máy sản xuất. Quý khách vui lòng liên hệ trực tiếp hotline hoặc mang máy đến trực tiếp phòng lab của VietITPro để được kỹ sư kiểm tra miễn phí mã FRU chính xác nhất.

6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật

Để hỗ trợ người dùng và kỹ thuật viên tuyến đầu nhanh chóng xác định các sự cố liên quan đến hệ thống nguồn của Lenovo ThinkPad, bảng chẩn đoán chuyên sâu dưới đây tổng hợp các hiện tượng thường gặp cùng giải pháp khắc phục tối ưu:

7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro

Để giữ cho viên pin laptop Lenovo ThinkPad mới thay hoạt động bền bỉ, đạt tuổi thọ tối đa từ 3 đến 5 năm, các kỹ sư chuyên gia tại VietITPro khuyến nghị người dùng tuân thủ các nguyên tắc vận hành khoa học sau đây:

1. Sử dụng phần mềm quản lý nguồn thông minh: Tận dụng ứng dụng Lenovo Vantage (hoặc công cụ Lenovo Commercial Vantage), kích hoạt tính năng Battery Charge Threshold (Ngưỡng sạc pin). Thiết lập mức sạc giới hạn từ 60% đến 80% nếu máy thường xuyên cắm sạc cố định làm việc tại bàn. Việc duy trì pin ở mức 100% liên tục trong thời gian dài dưới nhiệt độ cao sẽ làm đẩy nhanh quá trình oxy hóa các thành phần điện hóa bên trong cell Li-Po.

2. Tránh để pin kiệt quệ hoàn toàn (Deep Discharge): Không nên để máy sập nguồn do cạn kiệt pin thường xuyên. Khi dung lượng pin giảm xuống dưới 15% - 20%, nên tiến hành cắm sạc ngay lập tức để tránh kích hoạt cơ chế khóa bảo vệ vĩnh viễn (Permanent Failure) của chip BMS.

3. Quản lý nhiệt độ vận hành: Vệ sinh bảo dưỡng định kỳ hệ thống tản nhiệt mỗi 6 - 12 tháng, tra keo tản nhiệt mới chất lượng cao để giữ nhiệt độ CPU/GPU ở mức an toàn. Nhiệt độ cao chính là "kẻ thù số một" làm suy giảm tuổi thọ cell pin nhanh chóng.

4. Sử dụng bộ sạc (Adapter) chính hãng: Luôn sử dụng đúng công suất sạc chuẩn của nhà sản xuất (65W, 90W hoặc 135W/170W tùy dòng ThinkPad). Tránh sử dụng các loại sạc trôi nổi kém chất lượng có dòng điện dao động mạnh, gây xung đột và làm hỏng mạch sạc trên mainboard.

4 Đặc Quyền Vàng Khi Sử Dụng Dịch Vụ Tại VietITPro.vn:

• [1] Miễn phí kiểm tra toàn diện phần cứng: Khách hàng được miễn phí 100% chi phí kiểm tra tổng quát tình trạng mainboard, đo đạc nội trở pin và kiểm tra dung lượng thực tế bằng thiết bị chuyên dụng.
• [2] Kỹ sư chuyên sâu trực tiếp thao tác: Toàn bộ quy trình tháo lắp, đo đạc và thay thế được thực hiện bởi đội ngũ kỹ sư phần cứng cấp cao, đảm bảo an toàn tuyệt đối cho thiết bị.
• [3] Bảo hành 1 đổi 1 chuyên nghiệp: Chính sách bảo hành linh hoạt 12 tháng lỗi đổi mới nhanh chóng, minh bạch, không dây dưa ngâm máy.
• [4] Tặng gói bảo dưỡng & vệ sinh định kỳ: Miễn phí vệ sinh tổng thể toàn bộ máy, tra keo tản nhiệt cao cấp và tối ưu hóa hệ thống phần mềm năng lượng khi thay pin tại trung tâm.

Hãy đến với Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn để trải nghiệm dịch vụ kỹ thuật phần cứng laptop chuyên nghiệp, tận tâm và minh bạch hàng đầu!
