Thay Pin MacBook Pro 2020 Chính Hãng: Khôi Phục Thời Lượng Sử Dụng Tối Ưu

Năm 2020 đánh dấu bước chuyển mình lịch sử của Apple khi dòng MacBook Pro 13-inch chứng kiến sự tồn tại song song giữa kiến trúc x86 (vi xử lý Intel Core thế hệ 10 đi kèm chip bảo mật Apple T2) và kiến trúc ARM (vi xử lý Apple Silicon M1 với Secure Enclave tích hợp). Mặc dù có sự khác biệt căn bản về nền tảng xử lý SoC, cả hai biến thể MacBook Pro 2020 (mã A2289, A2251 cho bản Intel và A2338 cho bản M1) đều sở hữu hệ thống quản lý năng lượng phức tạp, phụ thuộc hoàn toàn vào khối pin Li-Polymer mật độ năng lượng cao cùng hệ thống vi mạch điều khiển sạc thông minh.

Việc can thiệp, chẩn đoán và thay thế pin trên MacBook Pro 2020 đòi hỏi thợ kỹ thuật phải hiểu rõ nguyên lý phân phối điện áp trên bo mạch chủ (Logic Board), cơ chế giao tiếp bus dữ liệu giữa Pin với Chip T2/SMC, cũng như thao tác an toàn với các dải keo định vị chuyên dụng của Apple. Bài viết này được biên soạn bởi Ban Biên Tập VietITPro Phần Cứng tại VietITPro nhằm cung cấp góc nhìn chuyên sâu nhất về vi mạch nguồn, dấu hình hư hỏng thực tế và quy trình thay thế pin MacBook Pro 2020 đạt chuẩn Lab phòng sạch.

1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

Hệ thống cung cấp năng lượng trên MacBook Pro 2020 không đơn thuần là một viên pin nối trực tiếp vào bo mạch, mà là một tập hợp vi mạch điện tử có sự tương tác thời gian thực (real-time) với bộ vi xử lý trung tâm.

` [ Nguồn Sạc USB-C (20V) ] ──> [ IC Sạc Intersil ISL9240 ] ──> [ Mạch Tạo Đường Nguồn Main PPBUS_G3H ] │ │ ▼ ▼ [ Cổng Giao Tiếp Bus SMBus ] ◄─── [ Board BMS Pin ] ◄────────────────── [ Khối Li-Po Array 58.0/58.2Wh ] │ ▼ [ Chip SMC / Apple T2 / M1 Secure Enclave ] ──> [ Quản Lý Dòng Sạc / Tần Số CPU Kernel Task ]

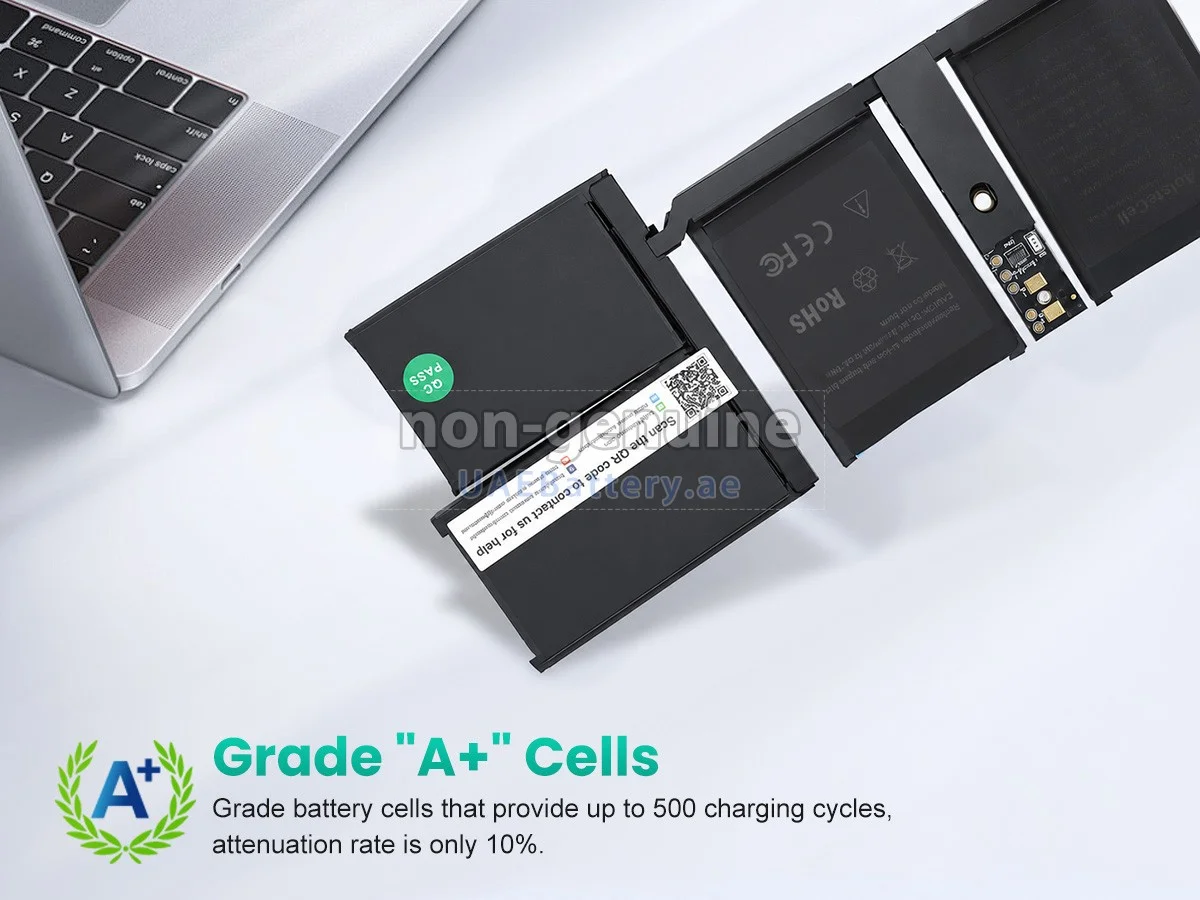

1.1. Cấu trúc vật lý và Mạch BMS (Battery Management System)

Cụm pin MacBook Pro 2020 được cấu thành từ 3 đến 5 cell pin Lithium-Ion Polymer (Li-Po) ghép song song và nối tiếp để tạo ra điện áp danh định từ 11.41V đến 11.49V, đạt dung lượng khoảng 58.0 Wh (trên mã A2338/A2289) hoặc 58.2 Wh (trên mã A2251).

Gắn liền với các cell pin là bảng mạch quản lý an toàn BMS (Battery Management System). Trên bo mạch BMS này tích hợp: Gas Gauge IC (IC đo dung lượng): Thường sử dụng các vi chip chuyên dụng của Texas Instruments (như dòng bq20z451 hoặc tương đương được tinh chỉnh riêng cho Apple). Chip này có nhiệm vụ đo đạc chính xác dòng điện đi vào/đi ra, điện áp từng cell pin, nhiệt độ bề mặt thông qua các cảm biến NTC (Negative Temperature Coefficient) và đếm số chu kỳ sạc (Cycle Count). Mạch bảo vệ ngắt khẩn cấp (MOSFET Cut-off): Tự động ngắt mạch khi phát hiện quá dòng (Over-current), quá áp (Over-voltage), hoặc quá nhiệt (Over-temperature) để ngăn chặn nguy cơ cháy nổ.

1.2. Mạch điều khiển sạc trên Logic Board & Giao tiếp SMBus

Mọi thông tin từ mạch BMS trên pin được gửi tới bo mạch chủ thông qua đường bus giao tiếp dữ liệu SMBus (System Management Bus) gồm hai đường tín hiệu chính: SMBUS_SDA (Data) và SMBUS_SCL (Clock).

IC Sạc Chính (Power Management IC - PMIC): MacBook Pro 2020 sử dụng IC sạc Buck-Boost của Intersil (ISL9240 / ISL95522). IC này tiếp nhận nguồn điện từ cổng USB-C (thường ở mức 20V thông qua chip giao tiếp Type-C CD3215/CD3217), biến đổi điện áp để hạ xuống mức cần thiết để vừa sạc pin vừa cấp nguồn cho đường nguồn chính của máy là PPBUS_G3H. Tương tác với Chip T2 & M1 SMC: Đường nguồn PPBUS_G3H là "xương sống" cung cấp điện năng cho toàn bộ hệ thống. Chip Apple T2 (bản Intel) hoặc bộ vi xử lý M1 nhận dữ liệu dung lượng và nhiệt độ pin qua SMBus để điều phối xung nhịp CPU/GPU. Nếu mạch BMS báo lỗi hoặc bị đứt đường tín hiệu SMBus, SMC sẽ kích hoạt chế độ bảo vệ: hạ xung nhịp CPU xuống mức tối thiểu (hiện tượng Kernel Task` chiếm 100% CPU) làm máy giật lag nghiêm trọng, đồng thời quạt tản nhiệt sẽ quay ở tốc độ tối đa.

2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng

Sau từ 2 đến 4 năm sử dụng (tương đương 500 - 1000 chu kỳ sạc/xả), phản ứng hóa học đảo ngược bên trong các cell pin Li-Po bắt đầu suy giảm nghiêm trọng. Kỹ thuật viên VietITPro tổng hợp các dấu hiệu hỏng hóc và phương pháp phân biệt như sau:

2.1. Dấu hiệu hư hỏng phần cứng pin thực tế

• Pin phồng cơ học (Swollen Battery): Hiện tượng tích tụ khí do phản ứng oxy hóa điện phân bên trong cell pin. Lực ép do pin phồng sẽ đẩy ngược lên mặt C (Top Case), làm biến dạng bàn phím, khiến Trackpad bị kẹt không thể nhấn cảm ứng lực (Force Touch), hoặc thậm chí làm cong vênh vỏ nhôm Serie 6000.
• Máy sập nguồn đột ngột khi rút sạc: Mặc dù hệ điều hành báo còn 20% - 40% pin, máy vẫn tắt phụt ngay khi ngắt củ sạc. Điều này xảy ra do nội trở (Internal Resistance - IR) của pin tăng quá cao, khi hệ thống yêu cầu dòng xả tức thời lớn, điện áp trên cell pin bị tụt áp (Voltage Drop) xuống dưới ngưỡng sập của IC nguồn.
• Hiện tượng sạc đứng ở 5V (không kích lên 20V): Khi cắm sạc qua đồng hồ đo dòng, điện áp dừng lại ở 5V / 0.05A và không thể Handshake (thỏa thuận điện áp) để nhảy lên 20V. Nguyên nhân thường do BMS của pin bị khóa mạch bảo vệ ngắt hoàn toàn đầu ra, làm mất đường phản hồi điện áp khởi động trên Logic Board.
• Cảnh báo từ macOS: Hệ thống hiển thị trạng thái "Service Battery" (Bảo trì pin), "Replace Soon" (Thay thế sớm) hoặc "Replace Now" (Thay thế ngay), kèm theo chỉ số dung lượng tối đa (Maximum Capacity) giảm xuống dưới 80%.

  2.2. Phân biệt lỗi Hệ Điều Hành / SMC với lỗi hư hỏng Linh Kiện Vật Lý

  | Tiêu Chí Phân Biệt | Lỗi Lỗi Phần Mềm
