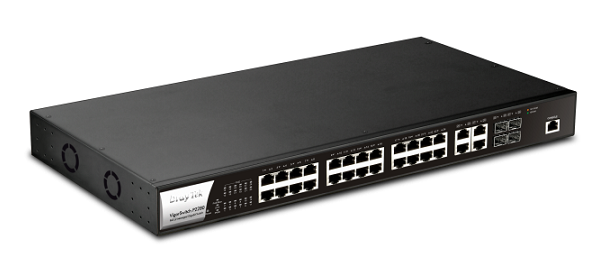

Đánh Giá & Phân Tích Kỹ Thuật: 28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280
28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280 là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch PoE+ / UPOE Doanh Nghiệp Cấp Nguồn Camera & WiFi, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
THIẾT BỊ MẠNG DRAYTEK 28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280 – VigorSwitch P2280 thiết kế cho doanh nghiệp vừa và nhỏ chạy các ứng dụng mạng khác nhau. – Hỗ trợ 24 port LAN Gigabit PoE 802.3af/at. – Hỗ trợ 04 port combo Gigabit RJ45 + SFP slot Gigabit. – Hỗ trợ chia VLAN 802.1q, Port based VLAN, MAC based VLAN, Protocol-based VLAN, VoIP VLAN, Q-in-Q. – Quy định mức độ ưu tiên cho từng port. – Quy định mức công suất tối đa cho từng port (W). – Theo dõi mức tiêu thụ của từng port (W/A). – Kiểm tra trạng thái thiết bị đầu cuối (ping detect) để reset lại nguồn của port nếu thiết bị đó bị treo. – Lập lịch cung cấp nguồn cho từng port (tiết kiệm điện năng). – IGMP snooping, QoS tối ưu cho dịch vụ âm thanh và video. – DHCP snooping chống giả mạo DHCP server. – Tính năng LACP giúp gộp băng thông đường truyền. – Tính năng Spanning Tree, Loop detection giúp tăng cường độ ổn định hệ thống. – Tính năng IP Source Guard/ARP Inspection ngăn chặn những IP, địa chỉ MAC không hợp lệ khi cố gắng truy cập hay nhận dữ liệu trên cổng của Switch. – Tính năng Access Control List (ACL): Ngăn chặn những đăng nhập không hợp lệ vào Switch, đảm bảo chỉ có những users được ủy quyền mới được phép khai thác các tài nguyên trong mạng. – VigorSwitch P2280 cung cấp thêm các tuỳ biến như Port security, QoS, Jumbo Frame đối với các thiết bị nhạy cảm IP phone, IP camera, Wireless. Điều này sẽ làm giảm đi việc mất mát dữ liệu, đồng thời cũng dể dàng kết nối các thiết bị PC, Server, Wireless, IP Phone... – Cấu hình bằng giao diện web và dòng lệnh. – Tổng công suất nguồn cấp PoE: 340W.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Tính năng phần cứng nổi bật | PHẦN CỨNG |
| Port | 24 x 10/100/1000Mbps Giga Ethernet with PoE+ PSE, RJ-45 (Each Port can Suppor t Both IEEE 802.3af / 802.3at Mode), 4 x GbE Combo Ports, RJ45 + SFP, 1 x Console Port, RJ45 |
| Nguồn | Voltage: 100 ~ 240VAC, PoE Power Budget 340 Watt |
| Nút điều khiển | 1 x Console Port, R J45, 441(L) x 270(W) x 45(H), 17.4 x 10.6 x 1.77 inch |
| Trọng lượng | 4.35 kg, PHẦN MỀM |
| Chuẩn tương thích | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-T, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control Capability, ANSI/IEEE 802.3 Auto-negotiation, IEEE 802. 1p Class of Service, IEEE 802. 1d Spanning Tree, IEEE 802. 1w Rapid Spanning Tree, IEEE 802. 1s Multiple Spanning Tree, IEEE 802.3ad P ort Trunk with LACP, IEEE 802. 1x Port Based Network Access Co... |
| Management | Multiple User Account, Two-level Security (Admin/User), HTTP(s) Web User Interface, Simple Network Time Protocol, Link Layer Discovery Protocol, LLDP-MED, Media Endpoint Discovery Extension, Simple Network Management Protocl v1/v2c/v3, Support Generic Traps, Command Line Interface (CLI) via Telnet/SSH, DrayTek Switch Management |
| Chất lượng dịch vụ (Qos) | Support 8 Queues, Rate Limit, Port-based (Ingress/Egress), Queue Setting, WRR, Strict Priority, Class of Service, 802.1p CoS, DSCP, CoS-DSCP, IP Precedence |
| Security | Storm Control, Broadcast, Unknown Multicast, Unknown Unicast, DoS Defend, Protected Port, Access Control List, MAC/IPv4/IPv6, Port Security, IP Source Guard and ARP Inspection, DHCP Snooping with Option 82 |
| Multicast | Up to 256 Multicast Groups, Multicast Group Filtering/Throttling, IGMP Snooping v2/v3 (BISS), MLD Snooping v1/v2 (Basic), IGMP/MLD Querier, Immediate Leave, Multicast VLAN Registration |
| Link Aggregation | Support 8 Link Aggregation Groups with Static & LACP types, Up to 8 Ports for Each Group, Support Traffic Load Balancing |
| VLAN | IEEE 802.3Q VLAN, Tag-based, Port-based, QinQ (Basic), General VLAN Registration Protocol, Supports Following Types of VLANs, Voice VLAN (OUI Mode), Surveillance VLAN (OUI Mode), Protocol VLAN, MAC-based VLAN, Management VLAN, PoE |
| PoE Mode | Switch allocates sufficient power the PoE PD asked for, and dynamically distribute power to all devices. |
| Status | Status includes class and consumed power by PDs. |
| Scheduling | Support scheduling rules, applying multiple ports. |
| Power Limit | Supports customizing maximum supplying power per port. |
| Công suất định mức | 340W |
| Số lượng cổng giao tiếp | 28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280 |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Mạch Cấp Nguồn Xung PoE Đa Cổng Chuẩn IEEE 802.3af/at & 802.3bt
Bộ điều khiển nguồn PSE chuyên dụng: 28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280 trang bị cụm IC điều khiển cấp nguồn PSE thông minh (Texas Instruments / Microchip), cung cấp công suất 30W/cổng (PoE+) hoặc 60W-90W/cổng (PoE++ / UPOE) phục vụ camera PTZ xoay quét, đèn chiếu sáng thông minh và điểm truy cập WiFi 6/6E/7.
Tổng quỹ công suất PoE Budget lớn: Bộ nguồn xung công suất thực lớn đảm bảo khả năng cấp điện đồng thời cho toàn bộ 24 hoặc 48 cổng mạng mà không bị tụt áp.
3.2. Quản Lý Điện Năng Thông Minh & Đàm Phán Công Suất LLDP-MED
Tự động đo đạc mức tiêu thụ thực tế: Sử dụng giao thức LLDP-MED để nhận biết chính xác công suất mà thiết bị đầu cuối yêu cầu, tối ưu hóa phân bổ nguồn điện thay vì cố định công suất danh định.
Bảo vệ độc lập từng cổng RJ45: Mạch chống đoản mạch, chống quá áp và quá nhiệt cục bộ trên từng kênh cấp nguồn, tự động ngắt tải khi phát hiện cáp mạng bị chập và tự khôi phục khi lỗi được xử lý.
3.3. Tính Năng Giữ Nguồn Liên Tục (Perpetual PoE & Fast PoE)
Không làm mất nguồn thiết bị khi reboot: Tính năng Perpetual PoE duy trì việc cấp điện liên tục cho Camera an ninh, Hệ thống kiểm soát cửa và Điện thoại IP ngay cả khi switch đang được nạp lại firmware hoặc khởi động lại.
Fast PoE nạp điện siêu nhanh: Cấp nguồn trở lại cho thiết bị ngoại vi trong vòng 5 giây sau khi bật công tắc nguồn switch, giảm thời gian chết của hệ thống giám sát.
3.4. Tính Năng Quản Lý Lưu Lượng & Bảo Mật Cổng Truy Cập Doanh Nghiệp
Phân tách mạng VLAN & Voice VLAN tự động: Tự động nhận diện điện thoại VoIP qua OUI để gán vào Voice VLAN ưu tiên chất lượng dịch vụ QoS không bị giật lag.
Xác thực cổng mạng IEEE 802.1X & MAB: Ngăn chặn các thiết bị lạ tự ý cắm vào hệ thống mạng nội bộ, kết hợp DHCP Snooping và IP Source Guard triệt tiêu tấn công giả mạo IP.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị 28-Port PoE L2 Managed Gigabit Switch DrayTek Vigor P2280 vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Lựa chọn cáp mạng lõi đồng nguyên chất: Bắt buộc sử dụng cáp Cat6/Cat6A UTP hoặc FTP lõi đồng 100% (23-24 AWG), tránh dùng cáp đồng mạ nhôm (CCA) vì nội trở cao gây sụt áp và sinh nhiệt nguy hiểm trên đường dây.
- Tính toán phân bổ PoE Budget: Duy trì tổng công suất tiêu thụ của các thiết bị đầu cuối dưới 80% công suất định danh của switch để tăng tuổi thọ bộ biến áp nguồn PoE.
- Quy trình nối đất: Bắt chặt bu-lông nối đất khung vỏ vào thanh đồng tiếp địa tủ Rack để triệt tiêu dòng rò và tĩnh điện lan truyền từ camera ngoài trời.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
