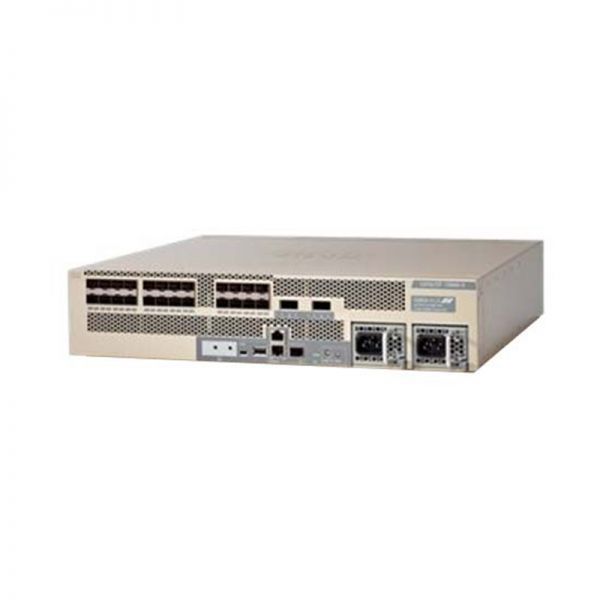

Đánh Giá & Phân Tích Kỹ Thuật: C1-C6824-X-LE-40G Cisco ONE Catalyst 6824-X-Chassis and 2x40G Standard Tables
C1-C6824-X-LE-40G Cisco ONE Catalyst 6824-X-Chassis and 2x40G Standard Tables là giải pháp phần cứng chuyên dụng thuộc phân nhóm Switch Core & Khung Máy Modular Chassis, được thiết kế nhằm đáp ứng các tiêu chuẩn khắt khe nhất về độ ổn định, hiệu năng truyền tải và an toàn dữ liệu cho hạ tầng mạng doanh nghiệp, trung tâm dữ liệu (Data Center) và hệ thống công nghiệp hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Thiết bị chuyển mạch Switch Cisco ONE C1-C6824-X-LE-40G Catalyst 6824-X-Chassis with 24 Ports SFP/SFP+ SLots, 2x40G Standard Tables Thiết bị mạng Switch Cisco C1-C6824-X-LE-40G là thiết bị chuyển mạch cố định ( Fixed Switch) trong Cisco Catalyst 6800 family. Thiết bị mạng Cisco C1-C6824-X-LE-40G được thiết kế dựa trên Cisco Catalyst 6800, với hơn 3000 tính năng được tích hợp trong OS. Thiết bị chuyển mạch Cisco C1-C6824-X-LE-40G là bộ tổng hợp Chuyển mạch nhãn đa kênh (MPLS) nhỏ nhất hoặc bộ điều khiển truy cập tức thời trong Cisco 6800 Catalyst Series với 24 ports 10G SFP/SFP+ và 2 cổng 40G QSFP+.
Độ ổn định công nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Item | C1-C6824-X-LE-40G Specification |
| Native Optics | SFP/SFP+ and QSFP |
| Number of 10G Ports | 24 + 8 using breakout cable |
| Number of 40G Ports | 2 |
| Features | Full-feature L2/L3 with MPLS, VPLS, IPv4/IPv6 capabilities, 1M Netflow |
| Additional Hardware Features | Large buffers, SGT, MACSec, LISP, dual priority queues, two-level shaping, Instant Access |
| Switching Capacity | Up to 160 Gbps Full Duplex |
| Performance | Up to 120Mpps |
| Maximum Port Density per Chassis | 24 x 10G native + 8 x 10G SFP using breakout cable or 2 x 40G native |
| Maximum Port Density (VSS) | 46 x 10G native + 8 x 10G SFP using breakout cable or 2 x 40G native |
| Power Supply Compatibility | AC: 750W, DC: 750W |
| Đặc tính kỹ thuật | Reliability and Availability |
| Online Insertion and Removal (OIR) | OIR supported for redundant Power Supplies and fan tray |
| Đặc tính kỹ thuật | Physical dimensions (H x W x D) |
| Inches | 3.5 x 17.35 x 21.52 |
| Centimeters | 8.89 x 44.07 x 54.66 |
| Rack Units (RU) | 2RU |
| Đặc tính kỹ thuật | Weight |
| Chassis with 2 Power Supplies and Built-In Fan | 34.83 lbs/15.8 kgs |
| Input Voltage | 100 to 240 VAC-48 to -72 VDC |
| Safety | UL 60950 Second EditionCAN/CSA-C22.2 No. 60950 Second EditionEN 60950 Second EditionIEC 60950 Second EditionAS/NZS 60950 |
| EMC | FCC Part 15 (CFR 47) Class AVCCI Class AEN55022 Class ACISPR 22 Class ACE markingAS/NZS 3548 Class AETS300 386EN55024EN61000-6-1EN50082-1 |
| NEBS/ETSI | GR-1089-Core NEBS Level 3ETS 300 019 Storage Class 1.1ETS 300 019 Transportation Class 2.3ETS 300 019 Stationary Use Class 3.1 |
| ATIS Pb Free and Energy Efficiency | ATIS-0600020.2010 Pb Free circuit packsATIS-0600015-2009 General Energy Efficiency Requirements (TEER)ATIS-0600015.03-2009 Switch and Router Energy EfficiencyATIS-0600015.01-2009 Server Energy EfficiencyVZ.TPR.9205 Verizon Energy Efficiency Requirements for Telecommunication Equipment (TEEER) |
| Network Management | ETHERLIKE-MIB (RFC 1643)IP-MIB and IP-FORWARD-MIB for IPv6IF-MIB (RFC 1573)Bridge MIB (RFC 1493)CISCO-STACK-MIBCISCO-VTP-MIBCISCO-CDP-MIBRMON MIB (RFC 1757)CISCO-PAGP-MIBCISCO-STP-EXTENSIONS-MIBCISCO-VLAN-BRIDGE-MIBCISCO-VLAN-MEMBERSHIP-MIBENTITY-MIB (RFC 2037)HC-RMONRFC1213-MIB (MIB-II)SMON-MIB |
3. Lăng Kính Kỹ Sư VietITPro: Mổ Xẻ Kiến Trúc Phần Cứng Chuyên Sâu
1. Kiến Trúc Chipset ASIC & Động Cơ Chuyển Mạch Tốc Độ Dây (Wire-Speed)
ASIC chuyên dụng cao cấp: C1-C6824-X-LE-40G Cisco ONE Catalyst 6824-X-Chassis and 2x40G Standard Tables tích hợp bộ xử lý chuyển mạch ASIC chuyên dụng (Cisco UADP / Broadcom Trident / Marvell), cung cấp băng thông chuyển mạch (Switching Capacity) và tốc độ chuyển tiếp gói tin (Forwarding Rate) đạt chuẩn wire-speed trên toàn bộ các cổng vật lý.
Bộ đệm gói tin (Packet Buffer Memory): Bộ đệm chia sẻ thông minh ngăn ngừa hiện tượng rớt gói tin (Packet Drop) khi xảy ra hiện tượng bùng nổ lưu lượng (Micro-burst) trong các ứng dụng Video trực tuyến, Voice over IP (VoIP) và cơ sở dữ liệu doanh nghiệp.
2. Phân Tích Mạch Cấp Nguồn PoE+ & Khả Năng Quản Lý Điện Năng Thông Minh
Mạch nguồn băm xung PoE đa cổng: Tích hợp bộ điều khiển nguồn PoE chuẩn IEEE 802.3af/at (30W/cổng) hoặc UPOE (60W/cổng), với tổng quỹ công suất PoE Budget lớn, cung cấp nguồn điện ổn định cho hệ thống Camera PTZ, WiFi 6 AP và điện thoại IP.
Bảo vệ mạch & Phân phối nguồn LLDP-MED: Tự động đàm phán mức tiêu thụ điện thực tế của từng thiết bị đầu cuối, tích hợp bảo vệ chống quá áp, quá dòng và đoản mạch trên từng cổng RJ45 riêng biệt.
3. Kiến Trúc Phân Tầng Mạng & Các Tính Năng Quản Trị Layer 2 / Layer 3
Quản trị lưu lượng nâng cao: Hỗ trợ đầy đủ các giao thức phân tách mạng ảo VLAN 802.1Q (4K VLANs), Spanning Tree (STP/RSTP/MSTP) chống loop, LACP Link Aggregation gộp băng thông đường truyền lên đến 8 cổng đồng thời.
Bảo mật cổng vật lý 802.1X & DHCP Snooping: Ngăn chặn các cuộc tấn công giả mạo DHCP Server (Rogue DHCP), giả mạo địa chỉ IP/MAC (Dynamic ARP Inspection) và kiểm soát quyền truy cập cổng mạng cấp doanh nghiệp.
4. Khả Năng Ghép Chồng Vật Lý (Stacking) & Cổng Quang Uplink Tốc Độ Cao
Công nghệ ghép chồng phần cứng: Cho phép ghép nối nhiều Switch thành một khối logic duy nhất với một địa chỉ IP quản trị tập trung, tăng băng thông kết nối giữa các switch và tạo cơ chế dự phòng 1:1 không gián đoạn.
Uplink quang học linh hoạt: Cổng quang SFP/SFP+ 10G hoặc QSFP+ 40G cho phép đấu nối trực tiếp về trung tâm dữ liệu Core Switch với độ trễ cực thấp.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Chuẩn VietITPro
Dưới góc nhìn thực tế từ đội ngũ Kỹ Sư Phần Cứng VietITPro, việc lắp đặt và vận hành C1-C6824-X-LE-40G Cisco ONE Catalyst 6824-X-Chassis and 2x40G Standard Tables cần tuân thủ các quy chuẩn kỹ thuật nghiêm ngặt:
- Quy chuẩn nguồn điện & Nối đất: Đảm bảo hệ thống tiếp địa (Grounding) có điện trở R < 4 Ohm để triệt tiêu tĩnh điện và các xung sét lan truyền gây hại cho vi mạch điều khiển.
- Khí động học tủ Rack: Bố trí khoảng cách thông gió tối thiểu 1U giữa các thiết bị công suất cao, hướng luồng khí lạnh từ mặt trước ra mặt sau (Front-to-Back Airflow) đúng tiêu chuẩn phòng Server.
- Quy trình bảo trì định kỳ 6 tháng: Kiểm tra độ xiết của các ốc tiếp xúc nguồn, vệ sinh bụi mịn tại các khe tản nhiệt và đo kiểm nhiệt độ bằng camera nhiệt chuyên dụng.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
