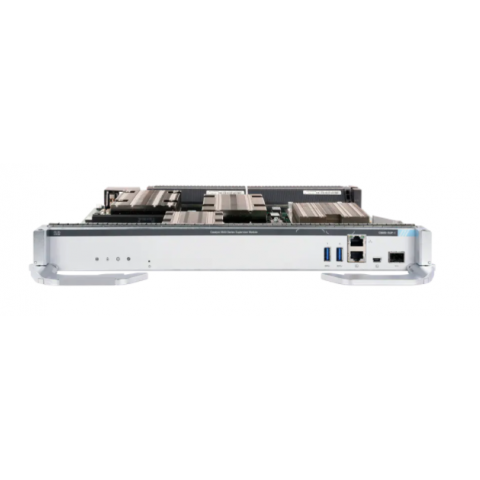

Đánh Giá & Phân Tích Kỹ Thuật: C9600-SUP-1 Cisco Catalyst 9600 Series Supervisor 1 Module
C9600-SUP-1 Cisco Catalyst 9600 Series Supervisor 1 Module là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Điều Khiển Trung Tâm Supervisor Engine Cho Khung Máy Chassis, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
SWITCH CISCO Supervisor C9600-SUP-1 cung cấp khả năng mở rộng cổng linh hoạt từ lớp 2 đến lớp 4 và định tuyến cho cả các nhà cung cấp dịch vụ và doanh nghiệp. Cisco Supervisor C9600-SUP-1 tối ưu hóa cho các tủ mạng, mạng văn phòng chi nhánh, hoặc điểm phân phối Layer 3. Cisco C9600-SUP-1 cung cấp hiệu suất và khả năng mở rộng để xử lý các ứng dụng mạng ngày nay và tương lai. Cisco Supervisor C9600-SUP-1 sử dụng chip 2.0-GHz Intel ® x86 CPU with 8 cores với dung lượng lưu trữ cục bộ SATA SSD lên đến 960 GB cho lưu trữ IOS và các ứng dụng của các bên thứ 3.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Feature | Performance and scalability |
| System switching capacity | Up to 9.6 Tbps |
| Per-slot switching capacity | 2.4 Tbps |
| UADP ASICs | 3 |
| Total number of MAC addresses | Up to 82,000 |
| FNF entries (IPv4/IPv6) | Up to 294,000 (98,000 per ASIC) |
| DRAM | 16 GB |
| Flash | 16 GB |
| VLAN IDs | 4094 |
| PVST Instances | 1000 |
| SSD capacity | Up to 960 GB |
| Total Switched Virtual Interfaces (SVIs) | 1000 |
| Jumbo frames | 9216 |
| Forwarding rate | 3 Bpps (1 Bpps per ASIC) |
| Total number of IPv4 routes | Up to 212,000 (indirect + direct)2,3 |
| Total number of IPv6 routes | Up to 212,0002,3 |
| Address Resolution Protocol (ARP) entries | Up to 90,000 |
| Multicast routes | Up to 32,000 |
| QoS ACL Scale | Up 16,000 |
| Security ACL Scale | Up 27,000 |
| Packet buffer | Up to 108 MB (36 MB per ASIC) |
| Dimensions(H x W x D) | 1.7 x 15.0 x 13.41 in. (4.32 x 38.1 x 34.06 cm) to faceplate1.7 x 15.0 x 15.7 in. (4.32 x 38.1 x 39.88 cm) to ejector |
| Weight | 5.45 Kg (12.02 lb) |
| Rack Units (RU) | 1 RU |
| Operating temperature | 5° to 45° C (23° to 113° F) up to 6000 feet-5° to 40° C (23° to 104° F) up to 10,000 feet |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Bộ Vi Xử Lý Trung Tâm Điều Khiển Control Plane Đa Nhân & RAM ECC
Bộ não điều khiển toàn bộ khung máy: C9600-SUP-1 Cisco Catalyst 9600 Series Supervisor 1 Module đóng vai trò là cơ quan đầu não chỉ huy (Supervisor Engine / Routing Engine), tích hợp vi xử lý đa nhân chuyên dụng cùng bộ nhớ RAM ECC dung lượng lớn để tính toán các thuật toán định tuyến phức tạp và điều phối lưu lượng toàn mạng.
Bộ nhớ Flash dung lượng cao: Lưu trữ an toàn hệ điều hành khung máy, các tệp tin cấu hình và nhật ký hoạt động của toàn bộ hệ thống switch mô-đun.
3.2. Động Cơ Chuyển Tiếp Phân Tán (Distributed Forwarding Engine) & TCAM
Bảng chuyển tiếp phần cứng tốc độ cao: Tích hợp bộ nhớ TCAM khổng lồ cho phép tra cứu hàng triệu địa chỉ MAC, tuyến đường IPv4/IPv6 và chính sách ACL/QoS ở tốc độ dây (Wire-speed Forwarding).
Đồng bộ hóa trạng thái phần cứng: Liên tục đồng bộ các bảng chuyển tiếp xuống từng Line Card để thực hiện chuyển mạch cục bộ (Local Switching) không cần đi qua Supervisor.
3.3. Chuyển Đổi Dự Phòng Nóng Không Gián Đoạn Stateful Switchover (SSO/NSF)
Thời gian chuyển đổi dự phòng 0ms (Zero Packet Loss): Khi trang bị 2 card Supervisor (Active - Standby), toàn bộ bảng phiên và trạng thái giao thức được nhân bản liên tục. Khi card Active gặp sự cố, card Standby lập tức tiếp quản quyền điều khiển trong suốt.
Non-Stop Forwarding (NSF): Duy trì việc chuyển tiếp gói tin của các Line Card liên tục trong suốt quá trình Supervisor chuyển đổi quyền điều khiển.
3.4. Cổng Quản Trị Out-of-Band Chuyên Biệt & Đèn LED Chẩn Đoán Trực Quan
Cổng Console / Quản lý mạng Gigabit độc lập: Cho phép truy cập cấu hình và cứu hộ thiết bị từ xa qua kênh truyền độc lập hoàn toàn với dữ liệu người dùng.
Màn hình hiển thị số / LED báo lỗi phân vùng: Hiển thị tức thời trạng thái nhiệt độ, mức tải CPU và mã lỗi của từng khe cắm line card giúp xử lý sự cố nhanh chóng.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị C9600-SUP-1 Cisco Catalyst 9600 Series Supervisor 1 Module vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Đồng bộ Firmware giữa 2 Supervisor: Bắt buộc nạp cùng một phiên bản hệ điều hành chính xác trên cả 2 card Supervisor để cơ chế SSO hoạt động chuẩn xác.
- Cắm đúng khe cắm quy định: Luôn cắm Supervisor vào các khe cắm chuyên dụng (thường là Slot 3/4 hoặc Slot 5/6 tùy dòng khung máy) theo sách hướng dẫn của nhà sản xuất.
- Sao lưu cấu hình sang bộ nhớ ngoài: Định kỳ sao lưu file cấu hình hệ thống ra thẻ nhớ USB hoặc máy chủ TFTP/SFTP từ xa để phục hồi nhanh khi cần thay thế card.
