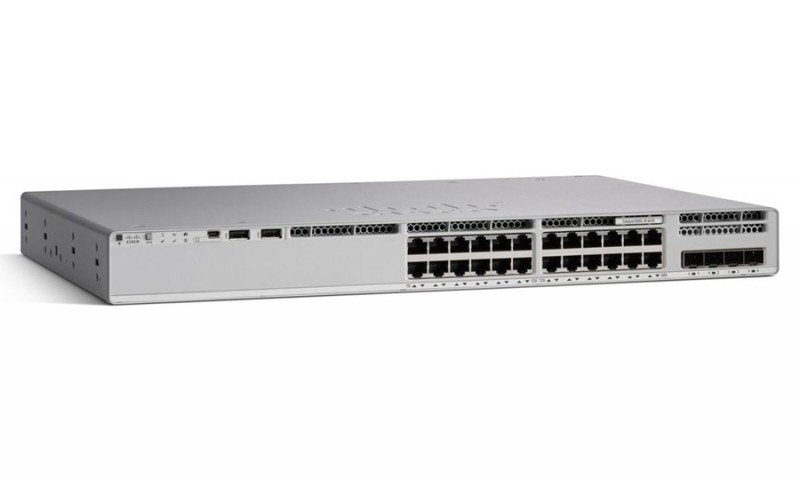

Đánh Giá & Phân Tích Kỹ Thuật: Cisco C9200L-24P-4X-A
Cisco C9200L-24P-4X-A là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch PoE+ / UPOE Doanh Nghiệp Cấp Nguồn Camera & WiFi, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Tổng quan và đặc điểm của sản phẩm Switch Cisco C9200 Series Cisco C9200L-24P-4X-A là Catalyst 9200L 24 cổng đầy đủ chuyển đổi đường lên PoE + 4x10G, với phần mềm Network Essentials. Dòng Cisco Catalyst 9200 các thiết bị chuyển mạch mở rộng sức mạnh của mạng dựa trên mục đích và đổi mới phần cứng và phần mềm Catalyst 9000 sang một bộ triển khai rộng hơn. Các thiết bị chuyển mạch Switch Catalyst C9200L-24P-4X-A mang đến sự đơn giản mà không ảnh hưởng nó an toàn, luôn bật và đơn giản hóa CNTT trong các hệ thống mạng doanh nghiệp hiện nay. Cisco C9200L-24P-4X-A bộ tính năng đặc trưng Tối đa 24 cổng khả năng Cấp nguồn qua Ethernet Plus (PoE +) Khả năng phục hồi với các đơn vị thay thế trường (FRU) và nguồn điện dự phòng, quạt và đường lên mô-đun Hiệu quả hoạt động với xếp chồng bảng nối ngược tùy chọn , hỗ trợ băng thông xếp chồng lên tới 160 Gbps UADP 2.0 Mini với CPU tích hợp cung cấp cho khách hàng quy mô tối ưu hóa với cấu trúc chi phí tốt hơn. Tăng cường bảo mật với mã hóa AES-128 MACsec , phân đoạn dựa trên chính sách và các hệ thống đáng tin cậy Các khả năng của Lớp 3 , bao gồm OSPF, EIGRP, ISIS, RIP và truy cập được định tuyến Giám sát mạng nâng cao bằng NetFlow linh hoạt hoàn toàn Plug and Play (PnP): Cung cấp đơn giản, an toàn, thống nhất và tích hợp để dễ dàng triển khai hoặc cập nhật thiết bị trong trường hoặc chi nhánh mới cho mạng hiện có Cisco IOS XE: Hệ điều hành dựa trên cấp phép phổ biến cho nhóm sản phẩm Cisco 9200L-24P-4X-A dành cho doanh nghiệp với sự hỗ trợ cho khả năng lập trình theo mô hình và truyền phát từ xa. ASIC với khả năng lập trình và khả năng của động cơ vi mô, cùng với phân bổ có thể định cấu hình dựa trên mẫu của chuyển tiếp Lớp 2 và Lớp 3, Danh sách điều khiển truy cập (ACL) và các mục nhập Chất lượng dịch vụ (QoS).
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Tính năng phần cứng nổi bật | Performance |
| Switching capacity | 128 Gbps |
| Forwarding rate | 95.23 Mpps |
| Virtual Networks | 1 |
| Stacking bandwidth | 80 Gbps |
| Total number of MAC addresses | 16,000 |
| Total number of IPv4 routes (ARP plus learned routes) | 11,000 (8,000 direct routes and 3,000 indirect routes) |
| IPv4 routing entries | 3,000 |
| IPv6 routing entries | 1,500 |
| Multicast routing scale | 1,000 |
| QoS scale entries | 1,000 |
| ACL scale entries | 1,500 |
| Packet buffer per SKU | 6 MB buffers |
| Flexible NetFlow (FNF) entries | 16,000 flows |
| DRAM | 2 GB |
| Flash | 4 GB |
| VLAN IDs | 1024 |
| Total Switched Virtual Interfaces (SVIs) | 512 |
| Jumbo frames | 9198 bytes |
| Wireless bandwidth per switch | N/A |
| Default primary power supply | PWR-C5-600WAC |
| Available PoE power with single primary power supply only | 370W |
| Optional secondary power supply | PWR-C5-600WAC |
| Available PoE power with additional secondary power supply | 740W, Features |
| Switch fundamentals | Layer 2, Routed Access (RIP, EIGRP Stub, OSPF – 1000 routes), PBR, PIM Stub Multicast (1000 routes), PVLAN, VRRP, PBR, CDP, QoS, FHS, 802.1X, MACsec-128, CoPP, SXP, IP SLA Responder |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Mạch Cấp Nguồn Xung PoE Đa Cổng Chuẩn IEEE 802.3af/at & 802.3bt
Bộ điều khiển nguồn PSE chuyên dụng: Cisco C9200L-24P-4X-A trang bị cụm IC điều khiển cấp nguồn PSE thông minh (Texas Instruments / Microchip), cung cấp công suất 30W/cổng (PoE+) hoặc 60W-90W/cổng (PoE++ / UPOE) phục vụ camera PTZ xoay quét, đèn chiếu sáng thông minh và điểm truy cập WiFi 6/6E/7.
Tổng quỹ công suất PoE Budget lớn: Bộ nguồn xung công suất thực lớn đảm bảo khả năng cấp điện đồng thời cho toàn bộ 24 hoặc 48 cổng mạng mà không bị tụt áp.
3.2. Quản Lý Điện Năng Thông Minh & Đàm Phán Công Suất LLDP-MED
Tự động đo đạc mức tiêu thụ thực tế: Sử dụng giao thức LLDP-MED để nhận biết chính xác công suất mà thiết bị đầu cuối yêu cầu, tối ưu hóa phân bổ nguồn điện thay vì cố định công suất danh định.
Bảo vệ độc lập từng cổng RJ45: Mạch chống đoản mạch, chống quá áp và quá nhiệt cục bộ trên từng kênh cấp nguồn, tự động ngắt tải khi phát hiện cáp mạng bị chập và tự khôi phục khi lỗi được xử lý.
3.3. Tính Năng Giữ Nguồn Liên Tục (Perpetual PoE & Fast PoE)
Không làm mất nguồn thiết bị khi reboot: Tính năng Perpetual PoE duy trì việc cấp điện liên tục cho Camera an ninh, Hệ thống kiểm soát cửa và Điện thoại IP ngay cả khi switch đang được nạp lại firmware hoặc khởi động lại.
Fast PoE nạp điện siêu nhanh: Cấp nguồn trở lại cho thiết bị ngoại vi trong vòng 5 giây sau khi bật công tắc nguồn switch, giảm thời gian chết của hệ thống giám sát.
3.4. Tính Năng Quản Lý Lưu Lượng & Bảo Mật Cổng Truy Cập Doanh Nghiệp
Phân tách mạng VLAN & Voice VLAN tự động: Tự động nhận diện điện thoại VoIP qua OUI để gán vào Voice VLAN ưu tiên chất lượng dịch vụ QoS không bị giật lag.
Xác thực cổng mạng IEEE 802.1X & MAB: Ngăn chặn các thiết bị lạ tự ý cắm vào hệ thống mạng nội bộ, kết hợp DHCP Snooping và IP Source Guard triệt tiêu tấn công giả mạo IP.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Cisco C9200L-24P-4X-A vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Lựa chọn cáp mạng lõi đồng nguyên chất: Bắt buộc sử dụng cáp Cat6/Cat6A UTP hoặc FTP lõi đồng 100% (23-24 AWG), tránh dùng cáp đồng mạ nhôm (CCA) vì nội trở cao gây sụt áp và sinh nhiệt nguy hiểm trên đường dây.
- Tính toán phân bổ PoE Budget: Duy trì tổng công suất tiêu thụ của các thiết bị đầu cuối dưới 80% công suất định danh của switch để tăng tuổi thọ bộ biến áp nguồn PoE.
- Quy trình nối đất: Bắt chặt bu-lông nối đất khung vỏ vào thanh đồng tiếp địa tủ Rack để triệt tiêu dòng rò và tĩnh điện lan truyền từ camera ngoài trời.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
