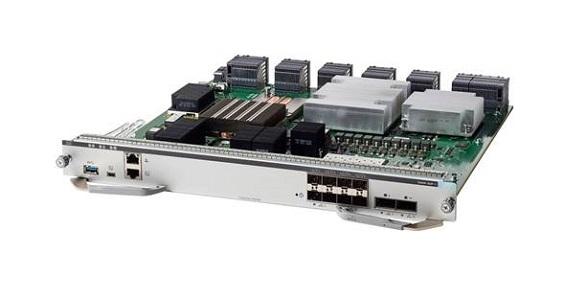

Đánh Giá & Phân Tích Kỹ Thuật: Cisco C9400X-SUP-2XL supervisor engine 4x 100 GbE, 4x 10/25 GbE
Cisco C9400X-SUP-2XL supervisor engine 4x 100 GbE, 4x 10/25 GbE là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Điều Khiển Trung Tâm Supervisor Engine Cho Khung Máy Chassis, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Phần cứng của SWITCH CISCO Catalyst C9400X-SUP-2XL hỗ trợ các dịch vụ và định tuyến tiên tiến như Multiprotocol Label Switching (MPLS), kiểm soát truy cập với phần mềm SD-Access các dịch vụ như (such as a host-tracking database, cross-domain connectivity, and VPN Routing and Forwarding [VRF]-aware Locator/ID Separation Protocol [LISP]) Cisco C9400X-SUP-2XL có 4 cổng 100 GbE, 4 cổng 10/25 GbE, đáp ứng được nhiều giải pháp kết nối mạng doanh nghiệp. Thiết bị trang bị vi xử lý Intel 2.4-GHz x86 cho hiệu suất xử lý cao, bộ nhớ lưu trữ lên đến 980 GB có thể lưu trữ ứng dụng, hệ điều hành ... Hệ điều hành IOS XE: dành cho doanh nghiệp cung cấp khả năng lập trình theo mô hình, tổng hợp phân tích dữ liệu từ xa, có thể phát hiện và vá lỗi từ xa giúp tiết kiệm nhiều chi phí vận hành và triển khai.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Tính năng phần cứng nổi bật | Datasheet Cisco C9400X-SUP-2XL |
| Centralized wired capacity | Up to 9.6 Tbps (4.8 Tbps full-duplex) |
| Per-slot switching Capacity | 480 Gbps – C9404R480 Gbps – C9407R480 Gbps – C9410R |
| Total number of MAC addresses | Up to 64,0001,2 |
| Total number of IPv4 routes (ARP plus learned routes) | Up to 256,000 |
| FNF entries (v4/v6) | Up to 384,000/192,0006 |
| DRAM | 16 GB |
| Flash | 10 GB |
| VLAN IDs | 4096 |
| PVST Instances | 300 |
| STP Virtual Ports (Port VLANs) for PVST* | 13,000 |
| STP Virtual Ports (Port VALNs) for MST | 13,000 |
| SSD capacity | 960 GB |
| Total Switched Virtual Interfaces (SVIs) | 1,000 |
| Jumbo frame | 9216 bytes |
| Forwarding rate | 3 Bpps for IPv4 and IPv6 |
| IPv4 routing entries | Up to 256,000 |
| IPv6 routing entries | Up to 256,000 |
| Multicast routes | Layer 2 up to 32,000Layer 3 up to 32,000 |
| QoS hardware entries | Up to 16,0002 |
| Security ACL hardware entries | Up to 16,0002 |
| 2 Packet buffer | 108 MB |
| Dimensions | (H x W x D): 1.6 x 14.92 x 14.57 in. (4.06 x 37.90 x 37.00 cm) |
| Weight | 11.5 lb (5.2 kg) |
| Operating temperature | Normal operating temperature and altitudes:● 23° to 113°F (-5° to +45°C), up to 6000 feet (1800 m)● 23° to 104°F (-5° to +40°C), up to 10,000 feet (3000 m)● Minimum ambient temperature for cold startup is 0°CShort-term exceptional conditions:● 23° to 131°F (-5° to +55°C), up to 6000 feet (1800 m)● 23° to 122°F (-5° to +50°C), up to 10,000 fe... |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Bộ Vi Xử Lý Trung Tâm Điều Khiển Control Plane Đa Nhân & RAM ECC
Bộ não điều khiển toàn bộ khung máy: Cisco C9400X-SUP-2XL supervisor engine 4x 100 GbE, 4x 10/25 GbE đóng vai trò là cơ quan đầu não chỉ huy (Supervisor Engine / Routing Engine), tích hợp vi xử lý đa nhân chuyên dụng cùng bộ nhớ RAM ECC dung lượng lớn để tính toán các thuật toán định tuyến phức tạp và điều phối lưu lượng toàn mạng.
Bộ nhớ Flash dung lượng cao: Lưu trữ an toàn hệ điều hành khung máy, các tệp tin cấu hình và nhật ký hoạt động của toàn bộ hệ thống switch mô-đun.
3.2. Động Cơ Chuyển Tiếp Phân Tán (Distributed Forwarding Engine) & TCAM
Bảng chuyển tiếp phần cứng tốc độ cao: Tích hợp bộ nhớ TCAM khổng lồ cho phép tra cứu hàng triệu địa chỉ MAC, tuyến đường IPv4/IPv6 và chính sách ACL/QoS ở tốc độ dây (Wire-speed Forwarding).
Đồng bộ hóa trạng thái phần cứng: Liên tục đồng bộ các bảng chuyển tiếp xuống từng Line Card để thực hiện chuyển mạch cục bộ (Local Switching) không cần đi qua Supervisor.
3.3. Chuyển Đổi Dự Phòng Nóng Không Gián Đoạn Stateful Switchover (SSO/NSF)
Thời gian chuyển đổi dự phòng 0ms (Zero Packet Loss): Khi trang bị 2 card Supervisor (Active - Standby), toàn bộ bảng phiên và trạng thái giao thức được nhân bản liên tục. Khi card Active gặp sự cố, card Standby lập tức tiếp quản quyền điều khiển trong suốt.
Non-Stop Forwarding (NSF): Duy trì việc chuyển tiếp gói tin của các Line Card liên tục trong suốt quá trình Supervisor chuyển đổi quyền điều khiển.
3.4. Cổng Quản Trị Out-of-Band Chuyên Biệt & Đèn LED Chẩn Đoán Trực Quan
Cổng Console / Quản lý mạng Gigabit độc lập: Cho phép truy cập cấu hình và cứu hộ thiết bị từ xa qua kênh truyền độc lập hoàn toàn với dữ liệu người dùng.
Màn hình hiển thị số / LED báo lỗi phân vùng: Hiển thị tức thời trạng thái nhiệt độ, mức tải CPU và mã lỗi của từng khe cắm line card giúp xử lý sự cố nhanh chóng.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Cisco C9400X-SUP-2XL supervisor engine 4x 100 GbE, 4x 10/25 GbE vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Đồng bộ Firmware giữa 2 Supervisor: Bắt buộc nạp cùng một phiên bản hệ điều hành chính xác trên cả 2 card Supervisor để cơ chế SSO hoạt động chuẩn xác.
- Cắm đúng khe cắm quy định: Luôn cắm Supervisor vào các khe cắm chuyên dụng (thường là Slot 3/4 hoặc Slot 5/6 tùy dòng khung máy) theo sách hướng dẫn của nhà sản xuất.
- Sao lưu cấu hình sang bộ nhớ ngoài: Định kỳ sao lưu file cấu hình hệ thống ra thẻ nhớ USB hoặc máy chủ TFTP/SFTP từ xa để phục hồi nhanh khi cần thay thế card.
