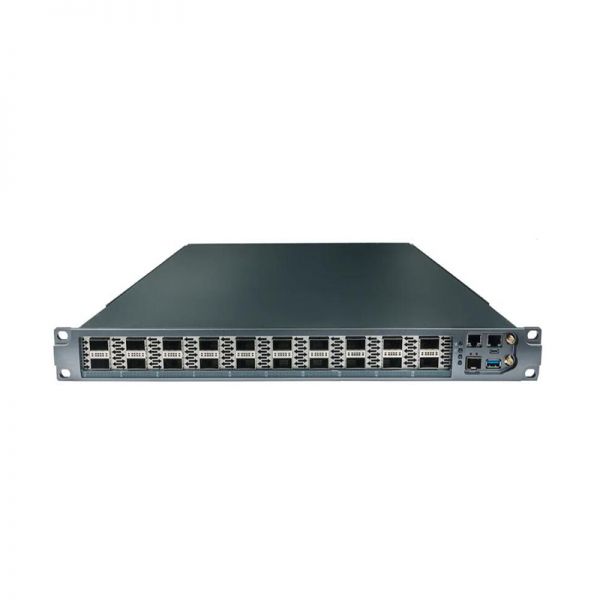

Đánh Giá & Phân Tích Kỹ Thuật: Cisco Nexus 3550-F Fusion HPT multilayer
Cisco Nexus 3550-F Fusion HPT multilayer là giải pháp phần cứng chuyên dụng thuộc phân nhóm Switch Phân Phối Distribution & Layer 3 10G/40G, được thiết kế nhằm đáp ứng các tiêu chuẩn khắt khe nhất về độ ổn định, hiệu năng truyền tải và an toàn dữ liệu cho hạ tầng mạng doanh nghiệp, trung tâm dữ liệu (Data Center) và hệ thống công nghiệp hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Thiết bị Cisco Nexus 3550-F Fusion HPT tích hợp công nghệ time-stamping HPT hàng đầu thế giới, phù hợp cho giải pháp tổng hợp và giám sát mạng có độ chính xác cao. Thiết bị cũng cung cấp đồng bộ hóa thời gian chất lượng cao với các nguồn xung mỗi giây (PPS), GPS và giao thức Precision Time Protocol, đảm bảo mọi gói tin được đồng bộ hóa và được đánh dấu thời gian chính xác. Nexus 3550-F Fusion HPT hỗ trợ tối đa 40 cổng vào hoạt động ở tốc độ 1Gb /s, 10Gb /s hoặc 40Gb /s (tổng 400Gb /s). Các cổng ra cũng có tính năng điều khiển luồng Ethernet tiêu chuẩn công nghiệp, để cho phép truyền tải không mất dữ liệu ngay cả khi bị tắc nghẽn.
Độ ổn định công nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Aggregation | – 400Gb/s ingress (1GbE2/ 10GbE / 40GbE2)– 100ps high-precision timestamping (HPT1)– 80Gb/s egress (8x 10GE or 2x 402GbE) with Ethernet flow control (IEEE 802.3x) |
| Packet buffering | – 32kB per port buffer (40x)– 64kB per quad port buffer (10x)– 32GB deep buffer (shared) |
| Time synchronization | – 72 channel GPS, GLONASS, QZSS, BeiDou– Active antenna support (3.3V)– Cold-start timesync acquisition <30s– PPS in/out with selectable 50Ω termination– PTP/NTP support via management port |
| Management | – CLI via serial, SSH, and telnet– JSON RPC API for all CLI commands– Automatic configuration via DHCP– TACACS+ and multiuser support– ACLs on management interface– Firmware updates via SFTP, TFTP, HTTP, and USB– Onboard BASH and Python scripts– Onboard Cron jobs |
| Statistics | – Packet counters (RX, TX, dropped, etc.)– Per port status LEDs– Live packet dump– SFP diagnostics (light levels, temps, etc.)– SNMP, local, and remote syslog– Time-series logging to InfluxDB |
| General | – 19” 1RU, rack mount– Weight 11kg (24lbs)– Dual, hot-swappable supplies– Standard: AC 90-264V, 47-64 Hz, included IEC C13-C14 cables– Optional: DC 40-72V– Maximum consumption: 150W– Dual hot-swappable fan modules– Optional airflow direction (FTB, BTF) |
| Số lượng cổng giao tiếp | 40 cổng vào hoạt động ở tốc độ 1Gb /s |
3. Lăng Kính Kỹ Sư VietITPro: Mổ Xẻ Kiến Trúc Phần Cứng Chuyên Sâu
1. Kiến Trúc Chipset ASIC & Động Cơ Chuyển Mạch Tốc Độ Dây (Wire-Speed)
ASIC chuyên dụng cao cấp: Cisco Nexus 3550-F Fusion HPT multilayer tích hợp bộ xử lý chuyển mạch ASIC chuyên dụng (Cisco UADP / Broadcom Trident / Marvell), cung cấp băng thông chuyển mạch (Switching Capacity) và tốc độ chuyển tiếp gói tin (Forwarding Rate) đạt chuẩn wire-speed trên toàn bộ các cổng vật lý.
Bộ đệm gói tin (Packet Buffer Memory): Bộ đệm chia sẻ thông minh ngăn ngừa hiện tượng rớt gói tin (Packet Drop) khi xảy ra hiện tượng bùng nổ lưu lượng (Micro-burst) trong các ứng dụng Video trực tuyến, Voice over IP (VoIP) và cơ sở dữ liệu doanh nghiệp.
2. Phân Tích Mạch Cấp Nguồn PoE+ & Khả Năng Quản Lý Điện Năng Thông Minh
Mạch nguồn băm xung PoE đa cổng: Tích hợp bộ điều khiển nguồn PoE chuẩn IEEE 802.3af/at (30W/cổng) hoặc UPOE (60W/cổng), với tổng quỹ công suất PoE Budget lớn, cung cấp nguồn điện ổn định cho hệ thống Camera PTZ, WiFi 6 AP và điện thoại IP.
Bảo vệ mạch & Phân phối nguồn LLDP-MED: Tự động đàm phán mức tiêu thụ điện thực tế của từng thiết bị đầu cuối, tích hợp bảo vệ chống quá áp, quá dòng và đoản mạch trên từng cổng RJ45 riêng biệt.
3. Kiến Trúc Phân Tầng Mạng & Các Tính Năng Quản Trị Layer 2 / Layer 3
Quản trị lưu lượng nâng cao: Hỗ trợ đầy đủ các giao thức phân tách mạng ảo VLAN 802.1Q (4K VLANs), Spanning Tree (STP/RSTP/MSTP) chống loop, LACP Link Aggregation gộp băng thông đường truyền lên đến 8 cổng đồng thời.
Bảo mật cổng vật lý 802.1X & DHCP Snooping: Ngăn chặn các cuộc tấn công giả mạo DHCP Server (Rogue DHCP), giả mạo địa chỉ IP/MAC (Dynamic ARP Inspection) và kiểm soát quyền truy cập cổng mạng cấp doanh nghiệp.
4. Khả Năng Ghép Chồng Vật Lý (Stacking) & Cổng Quang Uplink Tốc Độ Cao
Công nghệ ghép chồng phần cứng: Cho phép ghép nối nhiều Switch thành một khối logic duy nhất với một địa chỉ IP quản trị tập trung, tăng băng thông kết nối giữa các switch và tạo cơ chế dự phòng 1:1 không gián đoạn.
Uplink quang học linh hoạt: Cổng quang SFP/SFP+ 10G hoặc QSFP+ 40G cho phép đấu nối trực tiếp về trung tâm dữ liệu Core Switch với độ trễ cực thấp.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Chuẩn VietITPro
Dưới góc nhìn thực tế từ đội ngũ Kỹ Sư Phần Cứng VietITPro, việc lắp đặt và vận hành Cisco Nexus 3550-F Fusion HPT multilayer cần tuân thủ các quy chuẩn kỹ thuật nghiêm ngặt:
- Quy chuẩn nguồn điện & Nối đất: Đảm bảo hệ thống tiếp địa (Grounding) có điện trở R < 4 Ohm để triệt tiêu tĩnh điện và các xung sét lan truyền gây hại cho vi mạch điều khiển.
- Khí động học tủ Rack: Bố trí khoảng cách thông gió tối thiểu 1U giữa các thiết bị công suất cao, hướng luồng khí lạnh từ mặt trước ra mặt sau (Front-to-Back Airflow) đúng tiêu chuẩn phòng Server.
- Quy trình bảo trì định kỳ 6 tháng: Kiểm tra độ xiết của các ốc tiếp xúc nguồn, vệ sinh bụi mịn tại các khe tản nhiệt và đo kiểm nhiệt độ bằng camera nhiệt chuyên dụng.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
