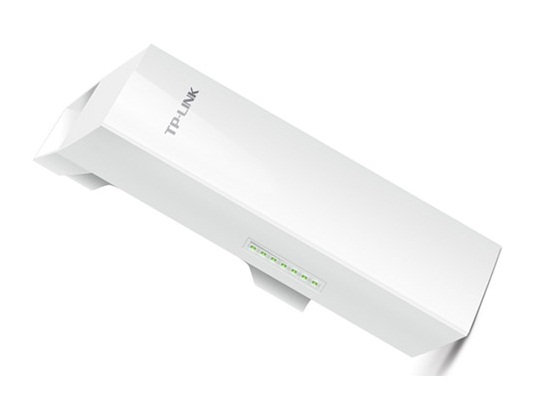

Đánh Giá & Phân Tích Kỹ Thuật: CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz TP-LINK CPE210
CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz TP-LINK CPE210 là thiết bị phần cứng chuyên dụng thuộc phân nhóm Thiết Bị WiFi Ngoài Trời Chống Nước & Chịu Tải Cực Cao, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz TP-LINK CPE210 – THIẾT BỊ MẠNG TP-LINK Là CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz của TP-LINK. -Với ứng dụng quản lý tập trung, lý tưởng cho các ứng dụng Wi-Fi ngoài trời, điểm – điểm (point-to-point) và điểm – đa điểm (point-to-multipoint). -Hiệu suất cao, thiết kế thân thiện với người dùng. -Tích hợp ăng ten MIMO định hướng phân cực kép 2 x 2 9dBi. -Tùy chỉnh công suất truyền tải từ 0 đến 27dBm/ 500mw. -Tối ưu hóa cấp độ hệ thống cho khoảng cách truyền tải không dây xa hơn 5km. -Công nghệ TP-LINK Pharos MAXtream TDMA (Time-Division-Multiple-Access) cải thiện hiệu suất thiết bị về throughput, công suất và độ trễ, lý tưởng cho các ứng dụng PTMP (Point-to-Multi-Point). -Hệ thống quản lý tập trung – Pharos Control. -Chế độ hoạt động AP/ Client/ Repeater/ AP Router/ AP Client Router (WISP). -Bộ chuyển đổi PoE Passive hỗ trợ triển khai Power over Ethernet lên đến 60 mét (200 feet) và cho phép thiết bị được reset từ xa. -Chuẩn không dây: IEEE 802.11b/a/n. -Bộ vi xử lý: Qualcomm Atheros 560MHz CPU, MIPS 74Kc. -Giao diện: 2 x 10/100Mbps Shielded Ethernet (LAN0, LAN1). -Nguồn điện: 100 – 240VAC, 50/60Hz. -Hỗ trợ chức năng cấp nguồn qua mạng PoE. -Hỗ trợ hệ điều hành: Microsoft Windows 98SE, NT, 2000, XP, VistaTM or Windows 8, Windows 7, MAC OS, NetWare, UNIX or Linux. -Kích thước: 224 x 79 x 60mm.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Processor | Qualcomm Atheros 560MHz CPU, MIPS 74Kc |
| Memory | 64MB DDR2 RAM, 8MB Flash |
| Interface | 1 10/100Mbps Shielded Ethernet Port (LAN0,Passive PoE in), 1 10/100Mbps Shielded Ethernet Port (LAN1, Passive PoE Passthrough), 1 Grounding Terminal, 1 Reset Button |
| Power Consumption | 10.5 Watts Max |
| Antenna Type | Built-in 9dBi 2 x 2 Dual-polarized Directional Antenna |
| Beam Width | 65o (H-Plane) / 35o (E-Plane) |
| Protection | 15KV ESD Protection, 6000V Lightning Protection |
| Enclosure | Outdoor ASA stabilized plastic material, IPX5 waterproof Certification |
| Wireless Standards | IEEE 802.11b/g/n (with Pharos MAXtream disabled) |
| Proprietary Protocol | TDMA Mode (with Pharos MAXtream enabled) |
| Wireless Speeds | Up to 300Mbps (40MHz, Dynamic), Up to 144.4Mbps (20MHz, Dynamic), Up to 72.2Mbps (10MHz, Dynamic), Up to 36.1Mbps (5MHz, Dynamic) |
| Frequency | 2.4 ~ 2.483GHz |
| Reception Sensitivity | 802.11b |
| 11M | 95dBm, 5.5M: -96dBm, 2M: -96dBm, 1M: -96dBm |
| 54M | 79dBm, 48M: -80dBm, 36M: -84dBm, 6-24M: -88dBm |
| MCS15 | 76dBm, MCS14: -78dBm, MCS13: -80dBm |
| MCS12 | 84dBm, MCS11: -87dBm, MCS10: -91dBm |
| MCS9 | 93dBm, MCS8: -96dBm, MCS7: -76dBm |
| MCS6 | 78dBm, MCS5: -80dBm, MCS4: -84dBm |
| MCS3 | 87dBm, MCS2: -91dBm, MCS1: -93dBm, MCS0: -96dBm |
| Transmission Power | 27dBm/ 500mw (Adjustable power by 1dBm) |
| Management | Discovery and Remote Management via Pharos Control application, HTTP/HTTPS Web-based management, System Log, SNMP Agent (v2c), Ping Watch Dog, Dynamic DDNS, SSH Server |
| System-level Optimizations | Optimized IGMP Snooping/Proxy for multicast applications, Hardware watch dog |
| Interfaces | 1 AC Jack with Earth Ground, 1 10/100Mbps Shielded Ethernet Port (Power + Data), 1 10/100Mbps Shielded Ethernet Port (Data) |
| Button | Remote Reset Button |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Vỏ Bọc Kín Khí Chuẩn IP67/IP68 & Vật Liệu Chống Bức Xạ Tử Ngoại UV
Chống chịu thời tiết khắc nghiệt: CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz TP-LINK CPE210 được chế tạo từ vật liệu nhựa polycarbonate công nghiệp kết hợp gioăng cao su silicone kín khí, chống thấm nước tuyệt đối dưới mưa bão, chống bụi mịn và không bị giòn gãy dưới ánh nắng mặt trời gay gắt.
Dải nhiệt độ vận hành ngoài trời rộng: Vận hành ổn định từ -30°C đến +70°C, chịu được sương muối và độ ẩm môi trường biển 100% không ngưng tụ.
3.2. Mạch Chống Sét Lan Truyền Tích Hợp (Surge Protection 6kV)
Bảo vệ bo mạch trước xung sét cao áp: Tích hợp linh kiện chống sét lan truyền điện áp 6kV trên cả cổng mạng Ethernet PoE và bo mạch cao tần RF, triệt tiêu dòng sét cảm ứng đánh dọc cột ăng-ten.
Đầu nối cáp mạng bọc gioăng chống nước: Ốc siết cáp chuyên dụng (Cable Gland) đi kèm đảm bảo nước mưa không thể chảy ngược vào chân cắm RJ45.
3.3. Hệ Thống Anten Sector / Omni Định Hướng Độ Lợi Cao (10-15 dBi)
Vùng phủ sóng rộng lớn hàng trăm mét: Trang bị các đầu nối Anten chuẩn N-Type hoặc anten tích hợp độ lợi cao, cho phép phủ sóng toàn diện khu nghỉ dưỡng resort, sân golf, quảng trường và khu công nghiệp.
Khả năng chịu tải mật độ siêu lớn (500+ Users): Chipset xử lý công suất lớn tối ưu hóa bộ nhớ đệm, đảm bảo hàng trăm người dùng kết nối đồng thời tại các sự kiện ngoài trời không bị nghẽn mạng.
3.4. Kết Nối Mạng Lưới Không Dây (Wireless Mesh) Tự Động Phục Hồi
Mở rộng vùng phủ sóng không cần kéo dây: Các điểm truy cập ngoài trời tự động thiết lập đường truyền liên kết không dây Mesh băng tần 5GHz với nhau, tự chọn tuyến truyền dẫn tốt nhất về Gateway.
Tự động định tuyến lại khi mất liên kết: Nếu một trạm Mesh gặp sự cố, các trạm xung quanh tự động kết nối sang trạm khác để duy trì mạng lưới liên tục.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị CPE ngoài trời 9dBi tốc độ 300Mbps tần số 2.4GHz TP-LINK CPE210 vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Lắp đặt kim thu sét và tiếp địa cột ăng-ten: Cột gắn thiết bị bắt buộc phải có kim thu sét độc lập cao hơn AP tối thiểu 1.5m và đấu nối dây đồng tiếp địa R < 4 Ohm.
- Kỹ thuật quấn băng cao su non chống nước đầu nối RF: Quấn 3 lớp băng keo chuyên dụng (băng điện - băng cao su non chống nước - băng điện bảo vệ) tại mọi đầu nối anten N-Type.
- Tạo bẫy nước cho dây mạng (Drip Loop): Uốn cong sợi cáp mạng hình chữ U trước khi đi vào cổng thiết bị để nước mưa chảy xuôi xuống đất thay vì chảy vào khe cắm.
