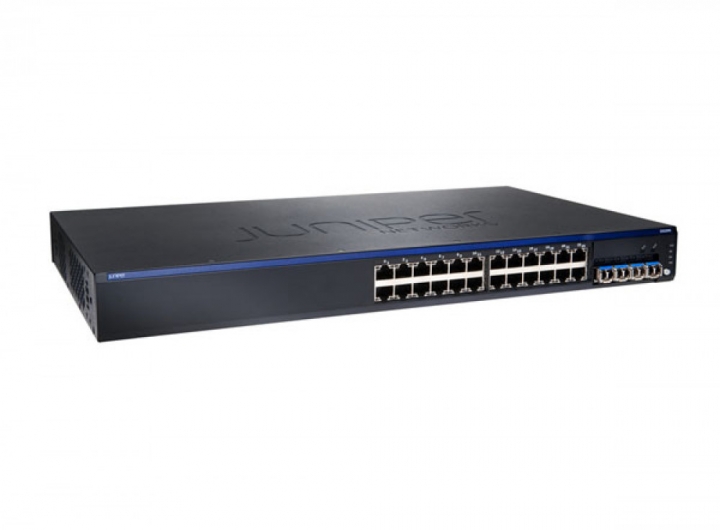

Đánh Giá & Phân Tích Kỹ Thuật: EX2200-24T-4G-TAA Switch Juniper 24 Port 10/100/1000BaseT 4 SFP
EX2200-24T-4G-TAA Switch Juniper 24 Port 10/100/1000BaseT 4 SFP là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Quang 1Gbps SFP Chuẩn Cho Switch & Router, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Thiết bị chuyển mạch Switch Juniper EX2200-24T-4G-TAA của Juniper cung cấp một giải pháp kinh tế cho các doanh nghiệp đòi hỏi các giải pháp mạng hiệu năng cao, hoạt động độc lập cho các triển khai tầng truy cập tại các văn phòng chi nhánh và văn phòng từ xa, cũng như các mạng lưới doanh nghiệp. Switch Juniper EX2200-24T-4G-TAA cũng hỗ trợ công nghệ Virtual Chassis của Juniper Networks, cho phép quản lý tới 4 thiết bị chuyển mạch kết nối như là một thiết bị, cung cấp các giải pháp về khả mở và khả năng mở rộng khi cần mở rộng hệ thống mạng.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Dimensions (W x H x D) | – Width: 17.4 in (44.1 cm) for desktop installations 17.5 in (44.6 cm) with rack-mount brackets– Height: 1.75 in (4.45 cm) for 1U installations– Depth: 10 in (25.43 cm) |
| Weight | 6 lb (2.7 kg) |
| Environmental Ranges | – Operating temperature: 32° to 113° F (0° to 45° C)– Storage temperature: -40° to 158° F (-40° to 70° C)– Operating altitude: up to 10,000 ft (3,048 m)– Non-operating altitude: up to 16,000 ft (4,877 m)– Relative humidity operating: 10% to 85% (noncondensing)– Relative humidity non-operating: 0% to 95% (noncondensing) |
| Power Options | 50 W AC |
| Switching Engine Model | Store and forward |
| DRAM | 512 MB |
| Flash | 1 GB |
| CPU | 800 MHz ARM CPU |
| GbE port density per system | 28 (24 host ports + four-port GbE uplinks) |
| Physical Layer | – Physical port redundancy: Redundant Trunk Group (RTG)– Time-domain reflectometry (TDR) for detecting cable breaks and shorts– Auto MDI/MDIX (medium-dependent interface/mediumdependent interface crossover) support– Port speed downshift/setting maximum advertised speed on 10/100/1000BASE-T ports– Digital optical monitoring for optical ports |
| Packet Switching Capacities | 56 Gbps |
| Layer 2 Throughput (Mpps) | 41.7 Mpps (wire speed) |
| Layer 2 Switching | – Maximum MAC addresses in hardware: 16,000– Jumbo frames: 9216 bytes– Number of VLANs: 1,024 (VLAN IDs: 4,096)– Port-based VLAN– MAC-based VLAN– Voice VLAN– Private VLAN (PVLAN)– IEEE 802.1ak: Multiple VLAN Registration Protocol (MVRP)– Multicast VLAN Registration (MVR)– Compatible with Per-VLAN Spanning Tree Plus (PVST+)– RVI (Routed VLAN Inte... |
| Layer 3 Features | IPv4 : – Maximum number of Address Resolution Protocol (ARP) entries: 2,000– Maximum number of IPv4 unicast routes in hardware: 6500– Routing protocols:– RIP v1/v2– OSPF v1/v2 (with 4 active interfaces)– Static routing– Bidirectional Forwarding Detection (BFD)– IP directed broadcast – VRF-Lite, IPv6 Management Functionality : – Neighbor discover... |
| Access control lists (ACLs) (Junos OS firewall filters) | – Port-based ACL (PACL)—ingress– VLAN-based ACL (VACL)—ingress and egress– Router-based ACL (RACL)—ingress and egress– ACL entries (ACE) in hardware per system: 1,500– ACL counter for denied packets– ACL counter for permitted packets– Ability to add/remove/change ACL entries in middle of list (ACL editing)– L2-L4 ACL |
| Quality of Service (QoS) | – Layer 2 QoS– Layer 3 QoS– Ingress policing: 1 rate 2 color– Hardware queues per port: 8– Scheduling methods (egress): Strict Priority (SP), shaped deficit weighted round-robin (SDWRR)– 802.1p, DSCP /IP precedence trust and marking– L2-L4 classification criteria: Interface, MAC address, Ethertype, 802.1p, VLAN, IP address, DSCP/IP precedence, T... |
| Multicast | – IGMP snooping entries: 1,000– IGMP: v1, v2, v3– IGMP snooping– PIM-SM, PIM-SSM, PIM-DM |
| Safety Certifications | – UL-UL60950-1 (Second Edition)– C-UL to CAN/CSA 22.2 No.60950-1 (Second Edition)– TUV/GS to EN 60950-1 (Second Edition)– CB-IEC60950-1 (Second Edition with all country deviations)– EN 60825-1 (Second Edition) |
| Electromagnetic Compatibility Certifications | – FCC 47CFR Part 15 Class A– EN 55022 Class A– ICES-003 Class A– VCCI Class A– AS/NZS CISPR 22 Class A– CISPR 22 Class A– EN 55024– EN 300386– CE |
| NEBS | – GR-63-Core: NEBS, Physical Protection– GR-1089-Core: EMC and Electrical Safety for Network Telecommunications Equipment– All models except EX2200-24P-4G, EX2200-48P-4G and EX2200-24T-4G-DC |
| Acoustic Noise in DBA | 32.7 |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Diode Laser Phát Quang FP/DFB Bước Sóng 850nm & 1310nm/1550nm
Chùm tia quang học ổn định cao: EX2200-24T-4G-TAA Switch Juniper 24 Port 10/100/1000BaseT 4 SFP trang bị nguồn phát laser bán dẫn công nghiệp chất lượng cao (VCSEL 850nm cho chuẩn SX Multimode hoặc DFB 1310nm/1550nm cho chuẩn LX/ZX Singlemode), mang lại độ rộng phổ hẹp và suy hao quang cực thấp.
Độ bền hoạt động vượt bậc: Diode laser được tinh chỉnh dòng phân cực tối ưu, đảm bảo tuổi thọ phát sáng liên tục trên 100.000 giờ trong môi trường mạng doanh nghiệp.
3.2. Đầu Thu Quang Diode PIN Độ Nhạy Cao & Mạch Khuếch Đại TIA
Dải động thu quang rộng (Wide Dynamic Range): Tích hợp đầu thu quang bán dẫn PIN photodiode kết hợp mạch tiền khuếch đại TIA (Transimpedance Amplifier), cho phép thu nhận tín hiệu quang rõ ràng ở khoảng cách từ vài trăm mét đến 80km.
Tỉ lệ lỗi bit cực thấp (BER < 10^-12): Đảm bảo truyền tải gói tin trọn vẹn, không bị suy thoái tín hiệu do tán sắc sợi quang.
3.3. Bộ Nhớ EEPROM Nạp Mã Tương Thích Chuẩn Đa Nhà Sản Xuất (MSA)
Tương thích hoàn toàn 100% phần cứng: Nạp sẵn bảng mã vi chương trình tương thích hoàn hảo với các dòng thiết bị mạng hàng đầu thế giới (Cisco, HPE Aruba, Juniper, Dell, MikroTik, Fortinet), không bị báo lỗi module không nhận diện.
Giao thức chẩn đoán kỹ thuật số DDM/DOM: Cho phép giám sát trực tiếp nhiệt độ module, điện áp hoạt động, dòng phân cực laser và công suất phát/thu quang học từ xa.
3.4. Vỏ Hợp Kim Đúc Mạ Niken Chống Nhiễu Điện Từ Trường (EMI)
Lớp chắn kim loại nguyên khối: Thiết kế vỏ hợp kim kẽm đúc mạ niken bảo vệ vi mạch quang học khỏi hiện tượng nhiễu sóng điện từ cao tần trong tủ máy chủ.
Lẫy kéo cắm rút nóng (Hot-Pluggable Bail Latch): Thao tác cắm vào và rút ra khỏi khe cắm SFP êm ái, cơ chế khóa lẫy cơ khí chắc chắn chống tuột kết nối.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị EX2200-24T-4G-TAA Switch Juniper 24 Port 10/100/1000BaseT 4 SFP vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Vệ sinh bề mặt thấu kính quang học: Sử dụng bút bấm làm sạch đầu quang chuẩn LC (Fiber Optical Cleaner) trước khi cắm dây nhảy cáp quang vào module.
- Kiểm tra công suất quang thực tế: Đo kiểm công suất phát (Tx Power) và công suất thu (Rx Power) bằng máy đo công suất quang, đảm bảo không vượt quá ngưỡng bão hòa đầu thu để tránh cháy mắt quang.
- Phân biệt đúng loại sợi quang: Cắm đúng module SX với dây Multimode (vỏ màu cam OM1/OM2 hoặc xanh Aqua OM3/OM4) và module LX với dây Single Mode (vỏ màu vàng OS2).
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
