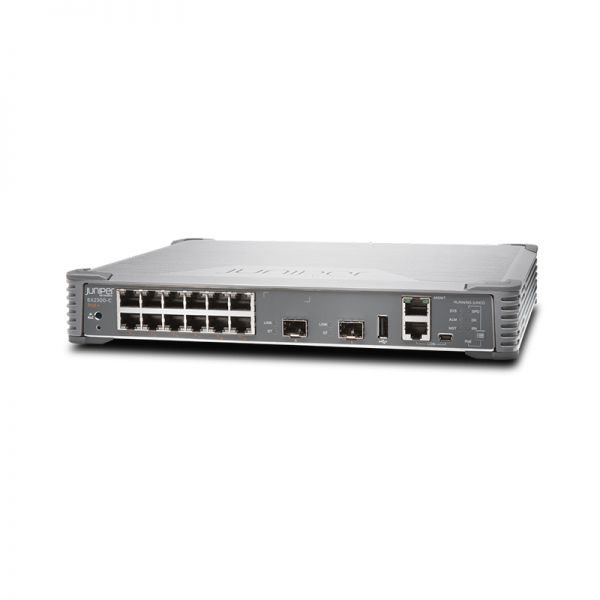

Đánh Giá & Phân Tích Kỹ Thuật: EX2300-C-12T Switch Juniper 12 Ports 1GE 2x10GE SFP Slot
EX2300-C-12T Switch Juniper 12 Ports 1GE 2x10GE SFP Slot là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Quang 10Gbps SFP+ Tốc Độ Cao Cho Trung Tâm Dữ Liệu, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Switch Juniper EX2300-C-12T (EX2300 C 12T) EX2300 Compact Fanless 12-port 10/100/1000BASE-T, 2 x 1/10GbE SFP/SFP+ chính hãng giá tốt Thiết bị chuyển mạch Ethernet EX2300-C-12T của Juniper cung cấp một giải pháp kinh tế cho các doanh nghiệp nhỏ, chi nhánh hoặc các văn phòng làm việc với thiết kế nhỏ gọn, không quạt giảm tiếng ồn, và tiết kiệm năng lượng. Để đơn giản hóa các hoạt động mạng, Switch Juniper EX2300-C-12T sẵn sàng hoạt động như một thiết bị vệ tinh để hỗ trợ triển khai Juniper Networks Junos Fusion Enterprise, có thể kết hợp nhiều hệ thống switch vào một nền tảng quản lý logic. Đối với các triển khai nhỏ hơn, Switch Juniper EX2300-C-12T cũng hỗ trợ công nghệ công nghệ ảo hóa của Juniper Networks, cho phép tối đa bốn thiết bị chuyển mạch được kết nối để được quản lý như một thiết bị logic duy nhất, cung cấp giải pháp có thể mở rộng, và backup dự phòng khi có sự cố xảy ra.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Max. System Power Consumption (Input Power without PoE) | 20 W AC |
| Total PoE Power Budget | 0 |
| Backplane | 40 Gbps Virtual Chassis interconnect to link up to four switches as a single logical device |
| Dimensions (W x H x D) | 10.98 x 1.72 x 9.4 in (27.9 x 4.4 x 23.9 cm) |
| Weight | 5.45 lb (2.48 kg) |
| Environmental Ranges | + Operating temperature: 32° to 104° F (0° to 40° C)1, 2+ Storage temperature: -40° to 158° F (-40° to 70° C)+ Operating altitude: up to 5,000 ft (1524 m)+ Nonoperating altitude: up to 16,000 ft (4877 m)+ Relative humidity operating: 10% to 85% (noncondensing)+ Relative humidity nonoperating: 0% to 95% (noncondensing) |
| Cooling | Fanless operation |
| Switching Engine Model | Store and forward |
| DRAM | 2 GB with ECC |
| Flash | 2 GB |
| CPU | 1.25 GHz ARM CPU |
| GbE port density per system | 14 (12 access ports + 2 uplink ports) |
| Packet Switching Capacities | 32 Gbps (unidirectional)/64 Gbps (bidirectional) |
| Layer 2 Throughput (Mpps) | 47 Mpps (wire speed), Features |
| Layer 2 Switching | + Maximum MAC addresses in hardware: 16,000+ Jumbo frames: 9216 bytes+ Number of VLANs supported: 4093+ Range of possible VLAN IDs: 1-4094+ Port-based VLAN+ MAC-based VLAN+ Voice VLAN+ Layer 2 Tunneling Protocol (L2TP)+ IEEE 802.1ak: Multiple VLAN Registration Protocol (MVRP)+ Compatible with Per-VLAN Spanning Tree Plus (PVST+)+ RVI (Routed VLAN... |
| Layer 3 Features | IPv4 : + Maximum number of ARP entries: 1,500+ Maximum number of IPv4 unicast routes in hardware: 512 prefixes; 4,096 host routes+ Maximum number of IPv4 multicast routes in hardware: 2,048 groups; 2,048 multicast routes+ Routing Protocols: RIP v1/v2, OSPF v1/v2+ Static routing+ Routing policy+ Bidirectional Forwarding Detection (BFD) with slow ... |
| Access control lists (ACLs) (Junos OS firewall filters) | + Port-based ACL (PACL)—256 ingress; 256 egress+ VLAN-based ACL (VACL)—256 ingress; 256 egress+ Router-based ACL (RACL)—256 ingress; 512 egress+ ACL entries (ACE) in hardware per system: 2,000+ ACL counter for denied packets+ ACL counter for permitted packets+ Ability to add/remove/change ACL entries in middle of list (ACL editing)+ L2-L4 ACL |
| Access Security | + MAC limiting+ Allowed MAC addresses—configurable per port+ Sticky MAC (persistent MAC address learning)+ Dynamic ARP inspection (DAI)+ Proxy ARP+ Static ARP support+ DHCP snooping+ 802.1X port-based+ 802.1X multiple supplicants+ 802.1X with VLAN assignment+ 802.1X with authentication bypass access (based on host MAC address)+ 802.1X with VoIP ... |
| High Availability | + Link Aggregation+ 802.3ad (LACP) support:– Number of LAGs supported: 128– Maximum number of ports per LAG: 8+ Tagged ports support in LAG+ Uplink failure detection |
| Quality of Service (QoS) | + Layer 2 QoS+ Layer 3 QoS+ Ingress policing: 2 rate 3 color+ Hardware queues per port: 8+ Scheduling methods (egress): Strict Priority (SP), shapeddeficit weighted round-robin (SDWRR)+ 802.1p: DSCP/IP precedence trust and marking+ L2-L4 classification criteria: Interface, MAC address, Ethertype, 802.1p, VLAN, IP address, DSCP/IP precedence, TCP... |
| Multicast | + Internet Group Management Protocol (IGMP) snooping entries: 2,000+ IGMP: v1, v2, v3+ IGMP snooping+ PIM sparse mode (PIM SM), PIM source-specific multicast (PIM SSM), PIM dense mode (PIM DM) |
| Safety Certifications | + UL-UL60950-1 (Second Edition)+ C-UL to CAN/CSA 22.2 No.60950-1 (Second Edition)+ TUV/GS to EN 60950-1 (Second Edition)+ CB-IEC60950-1 (Second Edition with all country deviations)+ EN 60825-1 (Second Edition) |
| Electromagnetic Compatibility Certifications | + FCC 47CFR Part 15 Class A+ EN 55022 Class A+ ICES-003 Class A+ VCCI Class A+ AS/NZS CISPR 22 Class A+ CISPR 22 Class A+ EN 55024+ EN 300386+ CE |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Nguồn Phát Laser DFB/EML 10Gbps Điều Biến Trực Tiếp & Điều Biến Ngoài
Công nghệ laser điều chế cao cấp: EX2300-C-12T Switch Juniper 12 Ports 1GE 2x10GE SFP Slot sử dụng diode laser DFB (Distributed Feedback) hoặc EML (Electro-absorption Modulated Laser), cho phép truyền dẫn tín hiệu số 10 Gigabits/giây ổn định ở cự ly từ 300 mét (SR) đến 80 km (ZR).
Mạch tái tạo đồng hồ và dữ liệu CDR (Clock and Data Recovery): Tích hợp chip CDR chuyên dụng lọc sạch hiện tượng rung pha tín hiệu (Jitter) và méo dạng xung trên đường truyền quang tốc độ cao.
3.2. Mạch Giám Sát Chẩn Đoán Kỹ Thuật Số (Digital Diagnostic Monitoring - DDM)
Giám sát thời gian thực 5 thông số cốt lõi: Cho phép kỹ sư theo dõi trực tiếp từ giao diện dòng lệnh CLI:
Công suất phát Tx Power (dBm): Kiểm tra độ suy hao của diode laser theo thời gian.
Công suất thu Rx Power (dBm): Cảnh báo sớm nguy cơ đứt gãy hoặc uốn cong cáp quang.
Nhiệt độ hoạt động (°C): Cảnh báo quá nhiệt trong khe cắm switch.
Điện áp nguồn Vcc (V): Giám sát độ ổn định của mạch cấp nguồn nội bộ.
Dòng phân cực Laser Bias Current (mA): Dự báo trước thời điểm cần bảo dưỡng diode phát.
3.3. Công Nghệ Ghép Bước Sóng Đơn Sợi BiDi (Single Strand WDM)
Tiết kiệm 50% hạ tầng cáp quang: Hỗ trợ truyền và nhận đồng thời tín hiệu 10Gbps trên duy nhất 1 sợi quang nhờ công nghệ ghép bước sóng lệch pha (Tx 1270nm / Rx 1330nm hoặc ngược lại).
Bộ lọc quang học WDM tích hợp: Tách biệt hoàn toàn hai luồng ánh sáng đi và về, không xảy ra hiện tượng phản xạ ngược hay giao thoa chéo tín hiệu.
3.4. Mức Tiêu Thụ Điện Năng Cực Thấp & Tản Nhiệt Trực Tiếp
Thiết kế Low-Power Consumption (< 1.5W):*
Giảm thiểu tối đa lượng nhiệt phát sinh trong các khối switch mật độ cao 48 cổng 10G, kéo dài tuổi thọ cho toàn bộ hệ sinh thái mạng.
Chuẩn chân cắm SFP+ MSA SFF-8431: Tương thích tuyệt đối về mặt điện học và cơ khí với tất cả các khe cắm SFP+ trên Switch Core, Router và Card mạng máy chủ.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị EX2300-C-12T Switch Juniper 12 Ports 1GE 2x10GE SFP Slot vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Đo suy hao tuyến cáp bằng máy đo OTDR: Xác định chính xác chiều dài tuyến cáp và độ suy hao mối hàn (Splice Loss < 0.1 dB) trước khi đấu nối module 10G.
- Sử dụng bộ suy hao quang học (Optical Attenuator): Đối với các module khoảng cách xa (ER 40km / ZR 80km), bắt buộc gắn thêm bộ suy hao quang 5dB-10dB khi thử nghiệm khoảng cách ngắn để tránh làm hỏng diode thu APD.
- Quy tắc an toàn Laser Cấp 1 (Class 1 Laser Safety): Tuyệt đối không nhìn trực tiếp vào đầu nối quang khi module đang hoạt động để bảo vệ mắt.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️ 100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất. ⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄 Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp. 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
