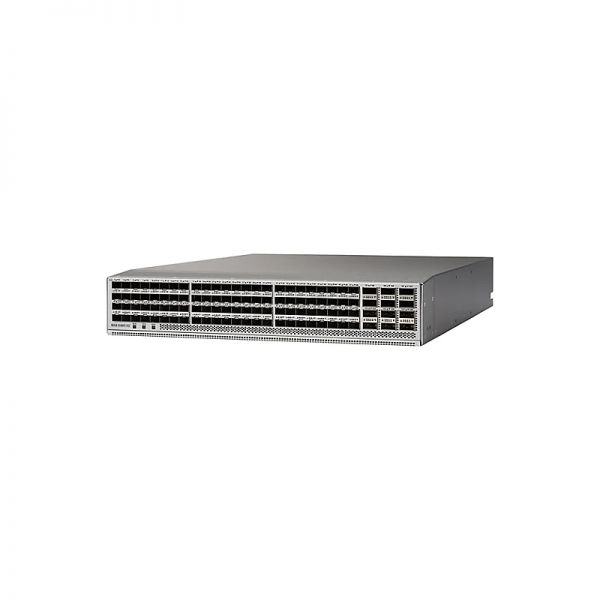

Đánh Giá & Phân Tích Kỹ Thuật: N9K-C93240YC-FX2 Nexus 9K Fixed with 48p 1/10G/25G SFP
N9K-C93240YC-FX2 Nexus 9K Fixed with 48p 1/10G/25G SFP là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Quang Tốc Độ Cao 25G/40G/100G QSFP+/QSFP28 Cho Core Network, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Cisco Nexus N9K-C93240YC-FX2 là thiết bị chuyển mạch 2-Rack-Unit (2RU) hỗ trợ băng thông 4,8 Tbps và hơn 1,8 bpps. Nexus N9K-C93240YC-FX2 với 48 cổng downlink 1/10/25-Gbps và 12 cổng uplink có thể được cấu hình là cổng 40 và 100 Gbps, cung cấp các tùy chọn di chuyển linh hoạt. N9K-C93240YC-FX2 là một thiết bị nhỏ gọn, có FC-FEC và RS-FEC hỗ trợ 25Gbps trong khoảng cách xa.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Ports | 48 x 1/10/25-Gbps and 12 x 40/100-Gbps QSFP28 ports |
| Supported speeds | 1/10/25-Gbps on downlinks40/100-Gbps on uplinks |
| CPU | 4 cores |
| System memory | up to 24 GB |
| SSD drive | 128 GB |
| System buffer | 40 MB |
| Management ports | 2 ports: 1 RJ-45 and 1 SFP+ |
| USB ports | 1 |
| RS-232 serial ports | 1 |
| Power supplies (up to 2) | 1100W AC, 1100W DC, 1100W HVAC/HVDC |
| Typical power (AC) | 298W |
| Maximum power (AC) | 708W |
| Input voltage (AC) | 100 to 240V |
| Input voltage (high-voltage AC [HVAC]) | 100 to 277V |
| Input voltage (DC) | –40 to –72V |
| Input voltage (high-voltage DC [HVDC]) | –240 to –380V |
| Frequency (AC) | 50 to 60 Hz |
| Fans | 5 |
| Airflow | Port-side intake and exhaust |
| Physical dimensions (H x W x D) | 2.1 x 17.3 x 23.3 in.(5.3 x 43.9 x 59.1 cm) |
| Acoustics | 76.4 dBA at 50% fan speed, 83.3 dBA at 70% fan speed, and 92.1 dBA at 100% fan speed |
| RoHS compliance | Yes |
| MTBF | 365,610 hours |
| Minimum ACI image | ACI-N9KDK9-12.2A |
| Minimum NX-OS image | NXOS-703I7.3 |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Kiến Trúc 4 Kênh Quang Độc Lập & Chip Xử Lý Tín Hiệu Số DSP Gearbox
Băng thông khổng lồ 40Gbps / 100Gbps: N9K-C93240YC-FX2 Nexus 9K Fixed with 48p 1/10G/25G SFP tích hợp 4 kênh truyền phát quang song song độc lập (4x10Gbps đối với QSFP+ hoặc 4x25Gbps đối với QSFP28), mang lại băng thông truyền dẫn dữ liệu cực lớn cho trục mạng Spine-Leaf và Data Center Interconnect (DCI).
Bộ vi xử lý số DSP (Digital Signal Processor): Tích hợp mạch chuyển đổi tốc độ Gearbox và bù tán sắc điện tử, tối ưu hóa toàn vẹn tín hiệu trên các tuyến truyền dẫn khoảng cách lớn.
3.2. Công Nghệ Đa Hợp Bước Sóng Quang CWDM4 / PSM4 / LR4
Đa hợp quang học kích thước micromet (Mux/Demux): Ghép 4 bước sóng ánh sáng (1271, 1291, 1311, 1331nm) truyền đồng thời trên một cặp sợi quang Singlemode duy nhất (chuẩn CWDM4 / LR4) hoặc truyền trên 8 sợi quang song song (chuẩn PSM4 qua đầu MPO).
Bộ thu phát quang học tích hợp Silicon Photonics: Giảm kích thước linh kiện, tăng cường độ ổn định nhiệt và nâng cao hiệu suất truyền dẫn quang học.
3.3. Đầu Nối Quang Mật Độ Cao MPO/MTP & Đầu Nối Kép LC Duplex
Hỗ trợ chuẩn kết nối đa dạng: Trang bị ngàm cắm MPO/MTP-12 cho kết nối tầm ngắn SR4 (Multimode OM3/OM4) hoặc đầu cắm LC Duplex tiêu chuẩn cho kết nối cự ly xa LR4 lên đến 10km.
Hỗ trợ chế độ chia tách cổng (Breakout Mode): Dễ dàng cấu hình chuyển đổi 1 cổng 40G QSFP+ thành 4 cổng 10G SFP+ hoặc 1 cổng 100G QSFP28 thành 4 cổng 25G SFP28 trên switch.
3.4. Quản Trị Nhiệt Độ Chủ Động Trong Môi Trường Tải Nặng
Vỏ bọc hợp kim tản nhiệt chuyên sâu: Vỏ kim loại dẫn nhiệt trực tiếp từ chip laser tới thanh tản nhiệt của switch, vận hành an toàn trong dải nhiệt độ lên đến 70°C.
Giao tiếp I2C quản lý thông minh (SFF-8636): Cung cấp hệ thống thanh ghi quản lý chi tiết, cho phép theo dõi điện áp, nhiệt độ và công suất quang của từng kênh trong số 4 kênh quang độc lập.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị N9K-C93240YC-FX2 Nexus 9K Fixed with 48p 1/10G/25G SFP vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Quy chuẩn vệ sinh đầu nối đa sợi MPO: Sử dụng bút bấm vệ sinh MPO chuyên dụng để làm sạch đồng thời cả 12 sợi quang, đảm bảo không có hạt bụi nào che khuất các kênh quang biên.
- Kiểm tra phân cực cáp quang MPO (Polarity Type A/B/C): Đảm bảo lựa chọn đúng loại cáp MPO Type B (Crossover) cho kết nối trực tiếp Switch-to-Switch để các kênh Tx và Rx khớp chính xác với nhau.
- Lắp đặt thanh dẫn hướng cổng QSFP: Khi cắm module vào switch, đẩy thẳng tay theo rãnh dẫn hướng cho đến khi nghe tiếng tách khóa cơ khí chắc chắn.
