Đánh Giá & Phân Tích Kỹ Thuật: SFP Cisco MFELX1
SFP Cisco MFELX1 là thiết bị phần cứng chuyên dụng thuộc phân nhóm Module Quang 1Gbps SFP Chuẩn Cho Switch & Router, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế

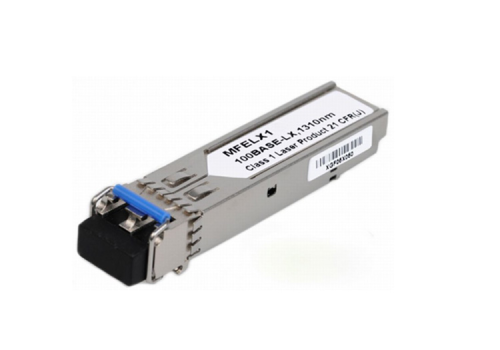

Tổng quan về sản phẩm? Module quang Cisco MFELX1 là module quang cho môi trường truyền dẫn Single Mode với bước sóng là 1310 nm, khoảng cách truyền dẫn tối đa là 15km, sử dụng đầu kết nối LC dupplex (2 đầu nhỏ), Module quang SFP Cisco MFELX1 hỗ trợ thay thế nóng cho phép bạn thay thế, cắm transceiver MFELX1 vào Switch, Router của cisco mà không cần phải tắt hoặc khởi động lại thiết bị, mà thiết bị tự nhận và active để hoạt động luôn. Đặc điểm nổi bật của sản phẩm? Vì transceiver MFELX1 là module quang Single Mode do vậy để đảm bảo SFP hoạt động được thì mọi thiết bị phải đồng bộ, tức là cáp quang truyền dẫn, dây nhẩy quang, dây đuôi chuột ( Pigtail ) phải là single Mode. Module quang SFP Cisco MFELX1 được dùng để thiết kế mạng LAN với các khoảng cách truyền dẫn trong phạm vi 15km, ví dụ như: giữa các tầng trong một tòa nhà, giữa các tòa nhà. Với tốc độ truyền dẫn 100Mbps quang do vậy chúng ta có thể sử dụng SFP Cisco MFELX1 để làm uplink truyền dẫn dữ liệu tin cậy cho một phần vùng / một nhóm user (người sử dụng) với số lượng là 20 – 50 users (Tùy thuộc vòa yêu cầu trao đổi dữ liệu của từng user).
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Media | Single-mode fiber (SMF) |
| Application | 100BASE-LX |
| Connector type | Duplex LC |
| Wavelength typical (Tx) | 1310 nm |
| Wavelength range (Rx) | 1310 nm, Performance |
| Maximum distance | up to 15 km |
| Average output power | 20 dBm to -14 dBm |
| Receiver sensitivity | 30 dBm (max) |
| Receiver overload | 30 dBm (max), Environmental |
| DimensionsW x H x D | 13 x 9 x 56 mm (0.53 x 0.33 x 2.19 in.) |
| Unit weight | 0.018 kg (0.63 oz.) |
| Power | 1W (max) |
| Operating temperature | 32o to 158oF (0o to 70oC) |
| Storage temperature | 40o to 185oF (-40o to 85oC) |
| Operating humidity | 10% to 85% noncondensing |
| Storage humidity | 5% to 90% noncondensing, Standards |
| Compliance | FCC Part 15 Class BEN55022 Class B (CISPR 22B)VCCI Class B |
| Safety | FDA 21 CFR 1040.10 and 1040.11EN60950, EN (IEC) 60825-1, 2, Package Contents, – Cisco SFP transceiver– Quick installation guide, Minimum Requirements, – Switch with SFP port. Consult the module’s Quick Start Guide for interoperability guidelines. |
| Bước sóng quang (Wavelength) | 1310 nm |
| Khoảng cách truyền dẫn tối đa | 15km |
| Loại sợi quang (Fiber Type) | Single Mode (SMF) 9/125µ m |
| Chuẩn đầu kết nối quang/đồng | LC dupplex (2 đầu nhỏ) |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Diode Laser Phát Quang FP/DFB Bước Sóng 850nm & 1310nm/1550nm
Chùm tia quang học ổn định cao: SFP Cisco MFELX1 trang bị nguồn phát laser bán dẫn công nghiệp chất lượng cao (VCSEL 850nm cho chuẩn SX Multimode hoặc DFB 1310nm/1550nm cho chuẩn LX/ZX Singlemode), mang lại độ rộng phổ hẹp và suy hao quang cực thấp.
Độ bền hoạt động vượt bậc: Diode laser được tinh chỉnh dòng phân cực tối ưu, đảm bảo tuổi thọ phát sáng liên tục trên 100.000 giờ trong môi trường mạng doanh nghiệp.
3.2. Đầu Thu Quang Diode PIN Độ Nhạy Cao & Mạch Khuếch Đại TIA
Dải động thu quang rộng (Wide Dynamic Range): Tích hợp đầu thu quang bán dẫn PIN photodiode kết hợp mạch tiền khuếch đại TIA (Transimpedance Amplifier), cho phép thu nhận tín hiệu quang rõ ràng ở khoảng cách từ vài trăm mét đến 80km.
Tỉ lệ lỗi bit cực thấp (BER < 10^-12): Đảm bảo truyền tải gói tin trọn vẹn, không bị suy thoái tín hiệu do tán sắc sợi quang.
3.3. Bộ Nhớ EEPROM Nạp Mã Tương Thích Chuẩn Đa Nhà Sản Xuất (MSA)
Tương thích hoàn toàn 100% phần cứng: Nạp sẵn bảng mã vi chương trình tương thích hoàn hảo với các dòng thiết bị mạng hàng đầu thế giới (Cisco, HPE Aruba, Juniper, Dell, MikroTik, Fortinet), không bị báo lỗi module không nhận diện.
Giao thức chẩn đoán kỹ thuật số DDM/DOM: Cho phép giám sát trực tiếp nhiệt độ module, điện áp hoạt động, dòng phân cực laser và công suất phát/thu quang học từ xa.
3.4. Vỏ Hợp Kim Đúc Mạ Niken Chống Nhiễu Điện Từ Trường (EMI)
Lớp chắn kim loại nguyên khối: Thiết kế vỏ hợp kim kẽm đúc mạ niken bảo vệ vi mạch quang học khỏi hiện tượng nhiễu sóng điện từ cao tần trong tủ máy chủ.
Lẫy kéo cắm rút nóng (Hot-Pluggable Bail Latch): Thao tác cắm vào và rút ra khỏi khe cắm SFP êm ái, cơ chế khóa lẫy cơ khí chắc chắn chống tuột kết nối.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị SFP Cisco MFELX1 vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Vệ sinh bề mặt thấu kính quang học: Sử dụng bút bấm làm sạch đầu quang chuẩn LC (Fiber Optical Cleaner) trước khi cắm dây nhảy cáp quang vào module.
- Kiểm tra công suất quang thực tế: Đo kiểm công suất phát (Tx Power) và công suất thu (Rx Power) bằng máy đo công suất quang, đảm bảo không vượt quá ngưỡng bão hòa đầu thu để tránh cháy mắt quang.
- Phân biệt đúng loại sợi quang: Cắm đúng module SX với dây Multimode (vỏ màu cam OM1/OM2 hoặc xanh Aqua OM3/OM4) và module LX với dây Single Mode (vỏ màu vàng OS2).
