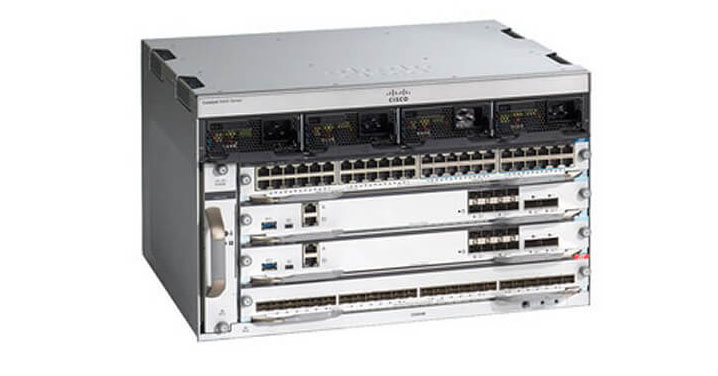

Đánh Giá & Phân Tích Kỹ Thuật: Switch Cisco C9404R Catalyst 9400 Series 4 slot chassis
Switch Cisco C9404R Catalyst 9400 Series 4 slot chassis là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch Lõi Chassis & Modular Data Center, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Switch Cisco C9404R là nền tảng truy cập chuyển mạch doanh nghiệp module hàng đầu của Cisco được xây dựng để bảo mật, IoT( internet of think) và đám mây. Các thiết bị chuyển mạch này tạo thành khối xây dựng cơ bản cho SD-Access – kiến trúc doanh nghiệp dẫn đầu của Cisco. Switch Cisco C9404R cung cấp khả năng bảo vệ đầu tư chưa từng có với kiến trúc khung có khả năng hỗ trợ lên đến 480Gbps băng thông trên mỗi slot và phân phối nguồn chưa từng có IEEE 802.3BT (60W PoE). Switch Cisco C9404R cung cấp một hệ thống đơn lẻ có thể mở rộng tới 96 cổng truy cập với lựa chọn các tùy chọn 1G đồng, UPoE, PoE +, 1G Fiber, 10G Fiber. Nền tảng này cũng hỗ trợ các dịch vụ định tuyến và cơ sở hạ tầng nâng cao, khả năng SD-Access và ảo hóa hệ thống mạng. Các tính năng này cho phép vị trí tùy chọn của nền tảng trong các lớp cốt lõi và tổng hợp của môi trường khuôn viên nhỏ đến vừa.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Feature | Cisco Catalyst C9404R Chassis |
| Total number of slots | 4 |
| Line-card slots | 2 |
| Supervisor engine slots | 2 |
| Dedicated supervisor engine slot numbers | 2 and 3 |
| Supervisor engine redundancy | Yes |
| Supervisor engines supported | C9400-SUP-1,C9400-SUP-1XL, C9400-SUP-1XL-Y |
| Maximum PoE per slot | 4320W |
| Maximum Bandwidth scalability per line-card slot | Up to 480 Gbps on all slots |
| Number of power supply bays | 4 |
| AC input power | Yes |
| Integrated PoE | Yes |
| Power supplies supported | 3200W AC , 2100W AC, 3200W DC |
| Number of fan-tray bays | 1 |
| Location of 19-inch rack-mount | Front |
| Dimensions (H x W x D) | 10.47 x 17.30 x 16.30 in.(26.53 x 43.94 x 41.40 cm) |
| Rack Units (RU) | 6RU |
| Chassis weight(with fan tray) | 39.0 lb (17.2 kg) |
| Mounting | 19-in rack compatible(19-in. rack and cable guide hardware included), Environmental conditions |
| Normal operating temperature and altitudes | ◦ 23° to 113°F (-5 to +45°C), up to 6,000 feet (1800 m)◦ 23° to 104°F (-5 to +40°C), up to 10,000 feet (3000 m)◦ Minimum ambient temperature for cold startup is 0°C |
| Short-term exceptional conditions | ◦ 23° to 131°F (-5 to +55°C), up to 6,000 feet (1800 m)◦ 23° to 122°F (-5 to +50°C), up to 10,000 feet (3000 m)◦ Not more than following in one-year period: 96 consecutive hours, or 360 hours total, or 15 occurrences |
| Storage temperature | 40° to 158°F (-40° to 70°C) |
| Relative humidity | 10 to 95 percent, noncondensing |
| Operating altitude | 60 to 3000m |
| Số lượng cổng giao tiếp | 96 cổng truy cập với lựa chọn các tùy chọn 1G đồng |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Kiến Trúc Khung Máy Phân Tán (Distributed Switch Fabric & Crossbar Architecture)
Ma trận chuyển mạch Crossbar Fabric: Switch Cisco C9404R Catalyst 9400 Series 4 slot chassis được thiết kế trên nền tảng khung máy mô-đun với kiến trúc Switch Fabric độc lập, tách rời hoàn toàn Control Plane và Data Plane. Băng thông chuyển mạch nội bộ đạt mức Terabits/giây (Tbps), cho phép các Line Card trao đổi dữ liệu với độ trễ cực thấp dưới 1 micro-giây.
Cơ chế phân bổ gói tin thông minh: Bộ điều khiển Fabric phân tán lưu lượng đồng đều trên toàn bộ các đường liên kết nội bộ, triệt tiêu triệt để hiện tượng thắt nút cổ chai tại khe cắm (Slot Congestion) và ngăn chặn hiện tượng Head-of-Line (HoL) Blocking.
3.2. Nguồn Điện Dự Phòng N+1/N+N & Khí Động Học Làm Mát Biến Tần Hot-Swap
Mạch nguồn xung công suất cao Redundant: Hỗ trợ từ 2 đến 4 khay cắm nguồn AC/DC Hot-swap chuẩn 80 PLUS Platinum/Titanium, vận hành theo cơ chế chia sẻ tải (Current Sharing) và tự động bù tải tức thời trong 0ms khi một bộ nguồn gặp sự cố.
Cụm quạt làm mát biến tần thông minh: Hệ thống khay quạt (Fan Tray) đa cụm điều tốc theo cảm biến nhiệt độ phân vùng, tạo luồng khí đối lưu thẳng từ trước ra sau (Front-to-Back Airflow) đúng chuẩn phòng máy chủ Data Center Tier 3/Tier 4.
3.3. Khả Năng Mở Rộng Khe Cắm Line Card & Bảng Định Tuyến TCAM Khổng Lồ
Linh hoạt đa mật độ cổng: Khung máy cho phép gắn kết linh hoạt các Line Card quang học mật độ cao từ 10G/25G SFP28 đến 40G/100G QSFP28, đáp ứng nhu cầu mở rộng quy mô mạng trục không giới hạn.
Bộ nhớ định tuyến TCAM doanh nghiệp: Lưu trữ hàng triệu bản ghi định tuyến IPv4/IPv6 BGP Full Route, hỗ trợ hàng chục ngàn quy tắc Access Control List (ACL) và Quality of Service (QoS) thực thi ở tốc độ phần cứng (Hardware Rate).
3.4. Hệ Điều Hành Mô-Đun Hóa & Nâng Cấp Phần Mềm Không Gián Đoạn (ISSU)
Kiến trúc vi nhân Microkernel: Hệ điều hành mạng chuyên dụng (Cisco IOS-XE/NX-OS, Junos OS, ArubaOS-CX) vận hành các tiến trình độc lập trong không gian bộ nhớ riêng, lỗi của một dịch vụ không bao giờ làm sập toàn bộ switch.
Công nghệ ISSU (In-Service Software Upgrade): Cho phép nâng cấp firmware và vá lỗi bảo mật trên từng Supervisor Engine mà không làm rớt gói tin hay gián đoạn dịch vụ của doanh nghiệp.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Switch Cisco C9404R Catalyst 9400 Series 4 slot chassis vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Quy chuẩn tiếp địa & Tải trọng tủ Rack: Thiết bị có trọng lượng lớn (từ 20kg - 80kg+), bắt buộc lắp đặt tại nửa dưới của tủ Rack 42U và gia cố bằng thanh đỡ chịu lực chuyên dụng (Chassis Shelf). Điện trở tiếp địa R < 1 Ohm để bảo vệ vi mạch Fabric.
- Quy trình cắm rút nóng Line Card: Tuân thủ quy tắc xả tĩnh điện (vòng đeo tay ESD), vặn chặt vít định vị hai bên để đảm bảo tiếp xúc chân cắm Backplane không bị cong vênh hay lệch pha tín hiệu cao tần.
- Quy trình bảo trì định kỳ: Kiểm tra cảnh báo lỗi qua cổng Console Out-of-band mỗi tuần, vệ sinh lưới lọc bụi quạt tản nhiệt mỗi quý và đo nhiệt độ điểm nóng bằng camera nhiệt.
