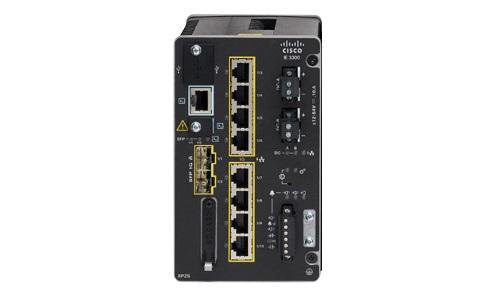

Đánh Giá & Phân Tích Kỹ Thuật: Switch Cisco Industrial IE-3300-8U2X-A
Switch Cisco Industrial IE-3300-8U2X-A là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch Mạng Công Nghiệp DIN-Rail Chống Bụi & Rung Lắc, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Switch Cisco Industrial IE-3300-8U2X-A là gì ? Switch Cisco Industrial IE-3300-8U2X-A cung cấp kết nối Ethernet tốc độ cao lên đến 10 Gigabit trong một kiểu dáng nhỏ gọn và được thiết kế cho một loạt các ứng dụng công nghiệp yêu cầu các sản phẩm cứng. Thiết kế mô-đun của Cisco Catalyst IE3300 Rugged Series mang lại sự linh hoạt để mở rộng lên đến 26 cổng Gigabit Ethernet hoặc lên đến 24 cổng Gigabit Ethernet và 2 cổng 10 Gigabit (10G) Ethernet với một loạt các tùy chọn mô-đun mở rộng. Nền tảng được xây dựng để chịu được môi trường khắc nghiệt trong sản xuất, năng lượng, giao thông vận tải, khai thác mỏ, thành phố thông minh và dầu khí. Nền tảng IE3300 cũng lý tưởng cho việc triển khai doanh nghiệp mở rộng ở không gian ngoài trời, nhà kho và trung tâm phân phối. Đặc điểm nổi bật của Switch Cisco Industrial IE-3300-8U2X-A. Các thiết bị chuyển mạch này chạy Cisco IOS ® XE, một hệ điều hành thế hệ tiếp theo với sự tin cậy và bảo mật tích hợp, có tính năng khởi động an toàn, ký hình ảnh và mô-đun neo Cisco ® Trust. Cisco IOS XE cũng cung cấp cấu hình theo hướng API với các mô hình dữ liệu và API mở. Cisco Catalyst IE3300 Rugged Series có thể được quản lý bằng các công cụ quản lý mạnh mẽ như Cisco DNA Center và Cisco Industrial Network Director, đồng thời có thể dễ dàng thiết lập với công cụ GUI hiện đại được thiết kế lại hoàn toàn thân thiện với người dùng có tên là WebUI. Nền tảng này cũng hỗ trợ Full Linh hoạt NetFlow (FNF) cho khả năng hiển thị theo thời gian thực đối với các mẫu lưu lượng và phân tích mối đe dọa với Cisco Stealthwatch ® .
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Model | IE-3300-8U2X-A |
| Số cổng | 10 (8 RJ45 Copper ports (4PPoE) + 2 SFP+ ports) |
| RAM | 4 GB |
| Flash | 1.5 GB + 4 GB SD card capacity |
| Công suất tiêu thụ | 42W |
| Điện áp nguồn vào | Redundant DC input voltage: 9.6 to 60VDC48VDC is required for PoE and 54VDC is required for PoE+ / 4PPoE |
| Kích thước (H x W x D) | 15.2 cm. x 11.2 cm. x 13.5 cm |
| Lắp đặt | DIN rail |
| Trọng lượng | 2.0 kg |
| Nhiệt độ hoạt động | 40°C to +70°C |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Vỏ Hợp Kim Nhôm IP30/IP40 & Vận Hành Khắc Nghiệt -40°C Đến +75°C
Thiết kế tản nhiệt thụ động không quạt (Fanless): Switch Cisco Industrial IE-3300-8U2X-A sử dụng vỏ hợp kim nhôm định hình nguyên khối với các cánh tản nhiệt sâu, loại bỏ hoàn toàn quạt cơ khí giúp ngăn bụi bẩn xâm nhập và vận hành êm ái, bền bỉ hơn 500.000 giờ MTBF.
Dải nhiệt độ môi trường siêu rộng: Linh kiện điện tử đạt chuẩn công nghiệp (Industrial Grade), vận hành liên tục trong dải nhiệt độ từ -40°C đến +75°C, chống chịu đóng băng và nhiệt độ cực cao trong nhà xưởng, trạm điện ngoài trời.
3.2. Nguồn Kép Dự Phòng Redundant DC 12-48V & Chống Đảo Cực
Mạch cấp nguồn kép độc lập: Tích hợp 2 ngõ vào nguồn điện DC (V1+ / V1- và V2+ / V2-) kết hợp rơ-le cảnh báo lỗi nguồn (Relay Alarm), tự động chuyển đổi nguồn cấp trong 0ms khi một nguồn điện lưới bị mất.
Mạch bảo vệ ngược cực & Quá tải điện: Tích hợp diode bảo vệ chống đấu nhầm cực tính (+ / -) và cầu chì tự phục hồi (PTC) ngăn chập cháy bo mạch chính.
3.3. Khả Năng Chống Sốc Điện Áp EMS Cấp 4 (Surge 6kV, ESD 8kV/15kV)
Miễn nhiễm điện từ trường công nghiệp IEC 61000-4: Bo mạch tích hợp linh kiện triệt tiêu xung đột biến TVS Diode, chống sét lan truyền cổng mạng 6kV và chống phóng tĩnh điện 15kV qua không khí.
Chống rung lắc & Sốc cơ học: Đạt tiêu chuẩn IEC 60068-2-6 (Vibration) và IEC 60068-2-27 (Shock), lắp đặt an toàn trên xe cơ giới, giàn khoan dầu khí hoặc hệ thống băng chuyền nhà máy.
3.4. Giao Thức Mạng Vòng Siêu Nhanh ITU-T G.8032 ERPS Khôi Phục < 20ms
Công nghệ khôi phục mạng vòng tức thời: Hỗ trợ chuẩn vòng Ethernet Ring Protection Switching (ERPS), tự động định tuyến lại toàn bộ lưu lượng dữ liệu khi đứt cáp trong thời gian chưa đầy 20 mili-giây.
Rơ-le cảnh báo phần cứng Alarm Relay: Tích hợp tiếp điểm thường đóng/thường mở để kết nối trực tiếp với còi báo động hoặc hệ thống PLC nhà xưởng khi có sự cố đứt kết nối cáp mạng.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Switch Cisco Industrial IE-3300-8U2X-A vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Lắp đặt gá ray DIN-Rail chuẩn: Gài switch vào thanh ray DIN 35mm bằng lẫy thép đàn hồi, đảm bảo độ nghiêng thẳng đứng để luồng nhiệt đối lưu tự nhiên thoát ra từ các rãnh nhôm phía trên.
- Đấu nối dây nguồn qua domino vặn ốc: Sử dụng đầu cos bấm dây điện tín hiệu, siết lực ốc vít đúng mô-men xoắn để chống lỏng dây khi máy móc nhà xưởng rung động.
- Đấu nối cọc tiếp địa vỏ máy: Nối dây đồng tiếp địa có tiết diện tối thiểu 2.5mm^2 từ ốc Grounding của switch tới thanh đồng tiếp địa tủ điện công nghiệp.
