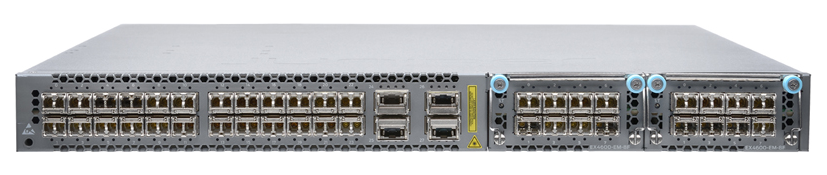

Đánh Giá & Phân Tích Kỹ Thuật: Switch Juniper EX4600-40F-AFI
Switch Juniper EX4600-40F-AFI là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch Chuyển Mạch Layer 3 Aggregation 10G/25G/40G/100G, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Switch Juniper EX4600-40F-AFI là gì? Dòng thiết bị chuyển mạch Juniper EX4600-40F-AFI cung cấp các giải pháp hệ thống cho data center, với tính khả dụng cao và hiệu suất cao cho việc triển khai phân phối hệ thống mạng. Switch Juniper EX4600-40F-AFI cung cấp 24 cổng cố định 1/10 Gpbs và các cổng 10 Gpbs và 40 Gbps thông qua việc sử dụng module mở rộng, cho phép linh hoạt trong việc triển khai của các nhà cung cấp dịch vụ hàng đầu và trung tâm dữ liệu. Đặc tính nổi bật của Switch Juniper EX4600-40F-AFI: Để đơn giản hóa hoạt động của mạng và tăng tính dự phòng, switch Juniper EX4600-40F-AFI sử dụng công nghệ Virtual Chassis kết hợp với High Availability (HA) cùng với các module uplink mở rộng cung cấp các giải pháp kinh tế, linh hoạt, hiệu suất cao, khả năng mở rộng và nâng cấp cho các doanh nghiệp. Thiết bị mạng Juniper EX4600-40F-AFI cũng hỗ trợ công nghệ Virtual Chassis của Juniper Networks, cho phép 10 thiết bị chuyển mạch được kết nối với nhau qua các cổng uplink và được quản lý như một thiết bị duy nhất, cung cấp một giải pháp khả mở và khả năng mở rộng để mở rộng môi trường mạng.
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Mã sản phẩm | EX4600-40F-AFI |
| 1GbE SFP | 24(40) (with 10GbE expansion modules) |
| 10GbE SFP+ | 24(40/72) (with 10GbE expansion modules/ with fixed 40GbE ports using breakout cables) |
| 40GbE QSFP+ | 4(12) (with expansion modules)– Each fixed QSFP+ port can be configured as a 4x10GbE interface– Each QSFP+ port can be configured as a 40 Gbps port– USB port– Console port– 2 management ports: 1 RJ-45 and 1 SFP – Supported transceiver and direct attach cable– SFP+ 10GbE optical modules– SFP+ DAC cables: 1/3/5 m direct-attached copper and 1/3/5/7... |
| Switching capacity | 1.44 Tbps/1.07 Bpps |
| Weight | 21.7 lb (9.84 kg) with PSUs and fans installed |
| Dimensions (HxWxD) | 1.72 x17.36 x 20.48 in (4.37 x 44.09 x 52.02 cm) |
| Switching mode | Cut-through and store-and-forward |
| Predicted mean time between failures (MTBF) | 150,000 hours |
| Predicted FIT rate | 4,987 |
| Rack Installation Kit | Versatile four post mounting options for 19-in server rack or datacom rack |
| Airflow | back to front airflow |
| Power Supply | Dual redundant (1+1) and hot-pluggable power supplies, 110-240 V single phase AC power, Redundant (N+1) and hot-pluggable fan modules for frontto-back and back-to-front airflow |
| MAC addresses per system | 288,000 |
| VLAN IDs | 4,091 |
| Number of LAGs | 128 |
| Number of ports per LAG | 32 |
| FCoE scale | – Number of FCoE VLANs/FC virtual fabrics |
| Firewall filters | 4,000 |
| IPv4 unicast routes | 128,000 prefixes; 208,000 host routes; 64 ECMP paths |
| IPv4 multicast routes | 104,000 |
| IPv6 multicast routes | 52,000 |
| IPv6 unicast routes | 64,000 prefixes |
| Address Resolution Protocol (ARP) entries | 48,000 |
| Jumbo frame | 9,216 bytes |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Kiến Trúc ASIC Định Tuyến Tốc Độ Dây (Wire-Speed L3 Routing ASIC)
ASIC chuyên dụng hiệu năng cao: Switch Juniper EX4600-40F-AFI tích hợp chipset ASIC định tuyến phần cứng (Broadcom Trident/Tomahawk hoặc Cisco UADP), xử lý chuyển tiếp gói tin Layer 3 ở tốc độ dây (Line-Rate) mà không làm suy giảm hiệu năng CPU chính.
Bộ đệm gói tin siêu sâu (Ultra-Deep Buffer): Khử hoàn toàn hiện tượng nghẽn mạng cục bộ khi có sự bùng nổ dữ liệu lưu lượng lớn (Micro-burst) giữa các máy chủ ảo hóa và hệ thống lưu trữ SAN.
3.2. Giao Thức Định Tuyến Doanh Nghiệp Nâng Cao & Ảo Hóa Mạng VRF-Lite
Định tuyến động đa giao thức: Hỗ trợ đầy đủ các giao thức OSPFv2/v3, BGP4, IS-IS, RIPng và PIM-SM/SSM cho truyền thông đa hướng (Multicast IP).
Phân tách mạng ảo hóa VRF-Lite: Cho phép tạo nhiều bảng định tuyến ảo độc lập trên cùng một thiết bị vật lý, phục vụ môi trường đa người dùng (Multi-Tenant) và các khu vực bảo mật cách ly.
3.3. Khung Mạng Spine-Leaf Hiện Đại & Đóng Gói Đường Hầm VXLAN EVPN
Đóng gói VXLAN mở rộng Layer 2: Cho phép mở rộng mạng LAN ảo qua hạ tầng định tuyến Layer 3 IP Fabric, hỗ trợ di chuyển máy ảo (VM Live Migration) liền mạch không đổi địa chỉ IP.
Điều khiển EVPN BGP Control Plane: Tối ưu hóa việc học địa chỉ MAC và IP qua BGP, loại bỏ nhu cầu sử dụng giao thức Spanning Tree truyền thống gây lãng phí 50% băng thông đường truyền.
3.4. Mật Độ Cổng Quang SFP+/QSFP+ Đa Dạng & Khả Năng Breakout Cổng
Uplink quang học tốc độ cao: Trang bị hệ thống cổng 10GbE SFP+ kết hợp cổng 40G/100G QSFP, hỗ trợ chế độ chia tách cổng (Port Breakout 1x40G thành 4x10G hoặc 1x100G thành 4x25G) vô cùng linh hoạt.
Cơ chế ghép chồng ảo (Virtual Stacking / VSS / MC-LAG): Kết nối 2 switch thành một khối logic duy nhất, cung cấp đường truyền dự phòng Active-Active không có điểm nghẽn đơn lẻ (Zero Single Point of Failure).
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Switch Juniper EX4600-40F-AFI vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Thiết kế Spine-Leaf chuẩn: Kết nối đối xứng giữa các Leaf Switch về cụm Aggregation/Spine qua các cặp cáp DAC hoặc module quang 10G/40G, cấu hình LACP và ECMP để chia đều tải trọng.
- Đo kiểm suy hao quang học: Sử dụng máy đo công suất quang để đảm bảo công suất thu (Rx Power) nằm trong khoảng lý tưởng (-3 dBm đến -11 dBm) trước khi cắm module vào switch.
- Bảo dưỡng cổng quang: Luôn đậy nắp chống bụi (Dust Cap) khi cổng chưa sử dụng để tránh bụi quang làm xước bề mặt thấu kính gốm.
5. 4 Đặc Quyền Vàng Khi Mua Thiết Bị Tại VietITPro
🛡️
100% Linh Kiện Chính Hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO/CQ từ nhà sản xuất.
⚡ Đội Ngũ Kỹ Sư Chuyên Môn Cao: Tư vấn kiến trúc hạ tầng, cấu hình tối ưu tận nơi và hỗ trợ kỹ thuật chuyên sâu 24/7. 🔄
Chính Sách Bảo Hành Đổi Mới Nhanh Chóng: Đổi mới linh hoạt theo tiêu chuẩn nhà sản xuất, giảm thiểu tối đa thời gian gián đoạn của doanh nghiệp.
- 🚚 Giao Hàng & Đóng Gói Chống Tĩnh Điện: Đóng gói chuyên dụng nhiều lớp chống sốc tĩnh điện (ESD Safe), giao hàng hỏa tốc trên toàn quốc.
Tính năng cách ly cổng (Port Isolation / VLAN Mode) cho phép phân tách các cổng PoE với nhau và chỉ cho phép giao tiếp trực tiếp với cổng Uplink. Cơ chế này ngăn chặn tuyệt đối hiện tượng lây nhiễm mã độc giữa các camera trong mạng, đồng thời cô lập và triệt tiêu bão dữ liệu phát sóng (Broadcast Storm), đảm bảo an ninh mạng và duy trì độ ổn định tối đa cho luồng ghi hình đầu ghi NVR.
Được thiết kế theo tiêu chuẩn hạ tầng viễn thông chuyên nghiệp, Switch sở hữu mạch bảo vệ Chống sét lan truyền 6kV trên tất cả các cổng mạng và nguồn, giúp triệt tiêu các xung điện áp đột biến do sấm sét hoặc biến áp lưới điện. Thân máy chế tác từ Vỏ kim loại tản nhiệt thụ động Fanless (hoặc quạt làm mát thông minh), gắn tủ Rack 19 inch với các khe thoát nhiệt khí động học, giúp giải nhiệt liên tục mà không gây tiếng ồn, sẵn sàng vận hành liên tục 24/7 trong tủ mạng Rack chuyên dụng hoặc hộp kỹ thuật ngoài trời.
