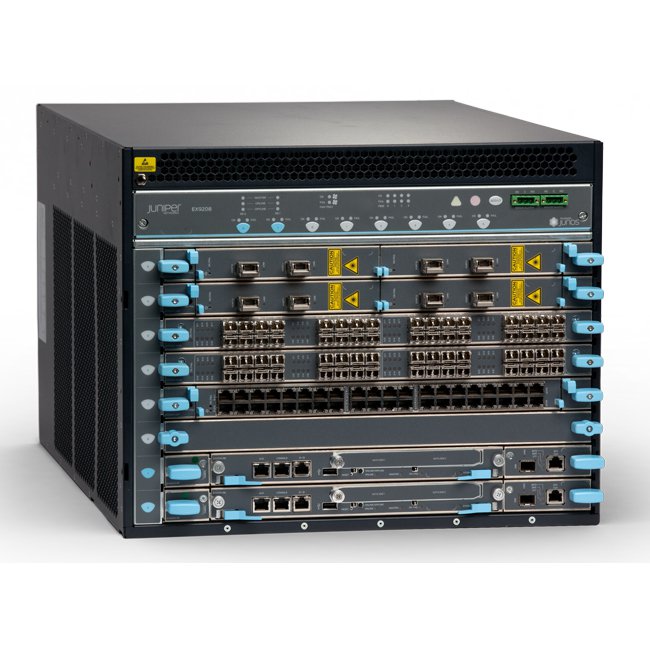

Đánh Giá & Phân Tích Kỹ Thuật: Switch Juniper EX9200
Switch Juniper EX9200 là thiết bị phần cứng chuyên dụng thuộc phân nhóm Switch Lõi Chassis & Modular Data Center, được thiết kế nhằm đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất về độ ổn định, hiệu năng truyền tải và độ bền công nghiệp trong các hệ thống hạ tầng mạng doanh nghiệp và trung tâm dữ liệu hiện đại.
1. Tổng Quan Kiến Trúc & Bối Cảnh Triển Khai Thực Tế
Tổng quan về switch Juniper EX9200 Dòng thiết bị chuyển mạch Ethernet EX9200 cung cấp nền tảng lập trình, linh hoạt và có thể mở rộng để cung cấp các ứng dụng quan trọng trong khuôn viên doanh nghiệp và môi trường trung tâm dữ liệu. Các thiết bị chuyển mạch Switch Juniper EX9200 đơn giản hóa việc triển khai các ứng dụng đám mây, ảo hóa máy chủ và các công cụ cộng tác đa phương tiện trong khuôn viên doanh nghiệp và môi trường tổng hợp và trung tâm dữ liệu. Trong khuôn viên doanh nghiệp, juniper EX9200 cho phép cộng tác và cung cấp quyền truy cập đơn giản và an toàn để phân phối các ứng dụng quan trọng. Trong trung tâm dữ liệu, nó đơn giản hóa các hoạt động để sắp xếp mạng với các yêu cầu kinh doanh thay đổi nhanh. Xem thêm: Switch Juniper EX9253
Độ ổn định cấp doanh nghiệp: Vận hành bền bỉ với chỉ số MTBF (Mean Time Between Failures) vượt trội, chịu tải liên tục trong môi trường Data Center. Tiết kiệm năng lượng & Tản nhiệt thông minh: Thiết kế luồng khí làm mát tối ưu, kiểm soát nhiệt độ linh kiện ở mức lý tưởng, tăng tuổi thọ linh kiện phần cứng. Bảo mật & Quản trị tập trung: Dễ dàng triển khai, giám sát từ xa thông qua giao diện quản lý chuyên nghiệp, hỗ trợ đầy đủ các tiêu chuẩn bảo mật doanh nghiệp.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thuộc Tính Kỹ Thuật | Chi Tiết Cấu Hình & Tiêu Chuẩn |
|---|
| Product | EX9204 |
| Architecture | Separate dedicated data, control, and management planes |
| Power | Holds up to four power supplies, 40 to -72 V DC (1+1 redundancy), 100-120 V AC (2+2 redundancy) |
| 200-240 V AC (1+1 redundancy)Maximum power draw | 2,199 W(DC), 2,421 W (AC) |
| Cooling | Internally redundant fan tray, Side-to-side airflow |
| Weight (fully loaded) | 128.0 lbs (58.1 Kg) |
| Fabric | Up to 3.2 Tbps backplanecapacity, Up to 480 Gbps (full duplex) perslot fabric capacity, 1+1 fabric redundancy |
| Routing Engine | Master and backup Routing Engines (1+1 redundancy), Up to 64 gigabytes DRAM, Dual front pluggable solid-state drive (SSD) (Up to 64 GB each), Console, auxiliary serial, and Ethernet management ports, USB storage interface |
| High availability | Hardware designed for continuous operation, Secure, modular architecture that isolates faults, Separate control and forwarding planes that enhance scalability and resiliency, Transparent failover and network recovery, Graceful Routing Engine switchover (GRES), Nonstop active routing (NSR), Nonstop bridging (NSB), Unifed in-service sofware upgrad... |
| Layer 2 features | Up to 1 million media access control (MAC) addresses, Up to 512,000 Address Resolution Protocol (ARP) entries with ML license (256,000 entrieswithout ML license), Up to 512,000 Forwarding Information Block (FIB) entries with ML license (256,000 entrieswithout ML license), Jumbo frames (9,192 bytes maximum), 32,000 VLANs, VLAN Registration Protocol |
| 802.3ad | Link Aggregation Control Protocol (LACP) |
| 802.1D | Spanning Tree Protocol (STP) |
| 802.1w | Rapid Spanning Tree Protocol (RSTP) |
| 802.1s | Multiple Spanning Tree Protocol (MSTP), VLAN Spanning Tree Protocol (VSTP) |
| Layer 3 features | 1 million IPv4 routing information base (RIB), 1 million IPv6 RIB, Static routing, RIP v1/v2, OSPF v1/v2, OSPF v3, Filter-based forwarding, Virtual Router Redundancy Protocol (VRRP), IPv6, Bidirectional Forwarding Detection (BFD), Virtual routers, BGP (Advanced Feature license), IS-IS (Advanced Feature license) |
| Firewall flters | Ingress and egress L2-L4 access control lists (ACLs), Port ACLs, VLAN ACLs, Router ACLsControl plane denial-of-service (DoS) protection |
| Quality of service (QoS) | 16,000 policers per chassis, 8 egress queues per port, Weighted random early detection (WRED) scheduling, Weighted round-robin (WRR) queuing, Strict priority queuing |
| Virtualization | Integration with Juniper Networks Contrail, Integration with VMware NSX SDN controllers, Network virtualization protocols such as Virtual eXtensible LAN (VXLAN) and Open vSwitchDatabase (OVSDB), VXLAN Layer 2 and Layer 3 Gateway, Ethernet VPN (EVPN) and Virtual Private LAN Service (VPLS) for Data Center Interconnect |
| Management | Junos OS command-line interface (CLI), Junos XML management protocol, SNMP v1/v2/v3, RADIUS, TACACS+, Extensive MIB support, Firewall-based port mirroring, Link Layer Discovery Protocol (LLDP), Advanced Insight Solutions (AIS) |
3. Phân Tích Kỹ Thuật & Kiến Trúc Phần Cứng Chuyên Sâu
3.1. Kiến Trúc Khung Máy Phân Tán (Distributed Switch Fabric & Crossbar Architecture)
Ma trận chuyển mạch Crossbar Fabric: Switch Juniper EX9200 được thiết kế trên nền tảng khung máy mô-đun với kiến trúc Switch Fabric độc lập, tách rời hoàn toàn Control Plane và Data Plane. Băng thông chuyển mạch nội bộ đạt mức Terabits/giây (Tbps), cho phép các Line Card trao đổi dữ liệu với độ trễ cực thấp dưới 1 micro-giây.
Cơ chế phân bổ gói tin thông minh: Bộ điều khiển Fabric phân tán lưu lượng đồng đều trên toàn bộ các đường liên kết nội bộ, triệt tiêu triệt để hiện tượng thắt nút cổ chai tại khe cắm (Slot Congestion) và ngăn chặn hiện tượng Head-of-Line (HoL) Blocking.
3.2. Nguồn Điện Dự Phòng N+1/N+N & Khí Động Học Làm Mát Biến Tần Hot-Swap
Mạch nguồn xung công suất cao Redundant: Hỗ trợ từ 2 đến 4 khay cắm nguồn AC/DC Hot-swap chuẩn 80 PLUS Platinum/Titanium, vận hành theo cơ chế chia sẻ tải (Current Sharing) và tự động bù tải tức thời trong 0ms khi một bộ nguồn gặp sự cố.
Cụm quạt làm mát biến tần thông minh: Hệ thống khay quạt (Fan Tray) đa cụm điều tốc theo cảm biến nhiệt độ phân vùng, tạo luồng khí đối lưu thẳng từ trước ra sau (Front-to-Back Airflow) đúng chuẩn phòng máy chủ Data Center Tier 3/Tier 4.
3.3. Khả Năng Mở Rộng Khe Cắm Line Card & Bảng Định Tuyến TCAM Khổng Lồ
Linh hoạt đa mật độ cổng: Khung máy cho phép gắn kết linh hoạt các Line Card quang học mật độ cao từ 10G/25G SFP28 đến 40G/100G QSFP28, đáp ứng nhu cầu mở rộng quy mô mạng trục không giới hạn.
Bộ nhớ định tuyến TCAM doanh nghiệp: Lưu trữ hàng triệu bản ghi định tuyến IPv4/IPv6 BGP Full Route, hỗ trợ hàng chục ngàn quy tắc Access Control List (ACL) và Quality of Service (QoS) thực thi ở tốc độ phần cứng (Hardware Rate).
3.4. Hệ Điều Hành Mô-Đun Hóa & Nâng Cấp Phần Mềm Không Gián Đoạn (ISSU)
Kiến trúc vi nhân Microkernel: Hệ điều hành mạng chuyên dụng (Cisco IOS-XE/NX-OS, Junos OS, ArubaOS-CX) vận hành các tiến trình độc lập trong không gian bộ nhớ riêng, lỗi của một dịch vụ không bao giờ làm sập toàn bộ switch.
Công nghệ ISSU (In-Service Software Upgrade): Cho phép nâng cấp firmware và vá lỗi bảo mật trên từng Supervisor Engine mà không làm rớt gói tin hay gián đoạn dịch vụ của doanh nghiệp.
4. Hướng Dẫn Lắp Đặt, Cấu Hình Tối Ưu & Quy Trình Bảo Trì Kỹ Thuật
Để đảm bảo thiết bị Switch Juniper EX9200 vận hành ổn định, an toàn và đạt hiệu năng tối đa, quy trình lắp đặt và bảo trì cần tuân thủ các tiêu chuẩn kỹ thuật sau:
- Quy chuẩn tiếp địa & Tải trọng tủ Rack: Thiết bị có trọng lượng lớn (từ 20kg - 80kg+), bắt buộc lắp đặt tại nửa dưới của tủ Rack 42U và gia cố bằng thanh đỡ chịu lực chuyên dụng (Chassis Shelf). Điện trở tiếp địa R < 1 Ohm để bảo vệ vi mạch Fabric.
- Quy trình cắm rút nóng Line Card: Tuân thủ quy tắc xả tĩnh điện (vòng đeo tay ESD), vặn chặt vít định vị hai bên để đảm bảo tiếp xúc chân cắm Backplane không bị cong vênh hay lệch pha tín hiệu cao tần.
- Quy trình bảo trì định kỳ: Kiểm tra cảnh báo lỗi qua cổng Console Out-of-band mỗi tuần, vệ sinh lưới lọc bụi quạt tản nhiệt mỗi quý và đo nhiệt độ điểm nóng bằng camera nhiệt.
