Nhiều người dùng tại Việt Nam thường đầu tư hàng chục triệu đồng vào bộ nguồn máy tính (PSU) chuẩn 80 Plus Gold, Platinum hay cạc đồ họa cao cấp nhưng lại cắm chúng trực tiếp vào các ổ điện âm tường thông thường hoặc ổ cắm kéo dài trôi nổi trên thị trường. Tại trung tâm sửa chữa VietITPro.vn ở TP.HCM, chúng tôi tiếp nhận hàng tuần những ca laptop, máy trạm workstation và PC gaming bị "chết" mainboard, cháy chip điều khiển nguồn (IC Super I/O, chip LAN) chỉ vì những đợt sét đánh lan truyền hoặc sụt áp đột ngột do lưới điện khu vực quá tải.
Dòng ổ cắm chống sét SurgeArrest của APC (thuộc tập đoàn Schneider Electric) với các mã phổ biến như PM1W-VN (loại 1 ổ cắm trực tiếp), PM53-VN (loại 5 ổ cắm dây dài) và PM63U-VN (loại 6 ổ cắm kèm cổng sạc USB) là lớp phòng tuyến phần cứng cơ bản nhưng cực kỳ quan trọng. Bài viết này sẽ phân tích chi tiết cấu trúc kỹ thuật, cách vận hành thực tế và cẩm nang sử dụng ba dòng sản phẩm này Dưới góc nhìn kỹ thuật chuyên sâu phần cứng bo mạch (PCB) và phần cứng hệ thống.
Giải mã công nghệ bảo vệ phần cứng bên trong dòng APC SurgeArrest
Khác với các loại ổ cắm chia điện thông thường chỉ đóng vai trò nối mạch đồng bên trong, ổ cắm chống sét APC SurgeArrest tích hợp một mạch lọc và triệt tiêu xung điện áp cao dựa trên các linh kiện bán dẫn công suất. Để hiểu tại sao các thiết bị này có thể bảo vệ được dàn máy tính đắt tiền của bạn, chúng ta cần mổ xẻ các thành phần kỹ thuật cốt lõi bên trong.
Mạch Varistor oxit kim loại (MOV) và cầu chì nhiệt (Thermal Fuse)
Linh kiện cốt lõi trong khả năng chống sét lan truyền của APC là các điện trở phi tuyến tính gọi là MOV (Metal Oxide Varistor). Trong điều kiện điện áp định mức ổn định (220V - 240V tại Việt Nam), trở kháng của MOV cực kỳ lớn, dòng điện không đi qua nó. Tuy nhiên, khi xảy ra hiện tượng sét đánh lan truyền trên đường dây tải điện hoặc hiện tượng đóng ngắt các thiết bị công nghiệp nặng ở lưới điện bên ngoài, điện áp vọt lên hàng nghìn vôn chỉ trong vài micro-giây. Lúc này, trở kháng của MOV sụt giảm đột ngột về gần bằng 0, chuyển hướng năng lượng xung sét quá mức đi xuống hệ thống tiếp địa (dây địa - Earth), bảo vệ thiết bị cắm phía sau.
Tuy nhiên, điểm yếu vật lý của MOV là chúng sẽ bị suy giảm tuổi mòn (degradation) sau mỗi lần hấp thụ xung sét. Khi năng lượng hấp thụ vượt quá giới hạn thiết kế, MOV có thể bị chập vĩnh viễn. Để ngăn chặn nguy cơ cháy nổ do hiện tượng quá nhiệt tại MOV, kỹ sư của APC đã tích hợp thêm một cầu chì nhiệt (Thermal Fuse) đấu nối tiếp ngay trước mạch MOV. Khi nhiệt độ của MOV tăng cao quá mức an toàn do dòng rò lớn, cầu chì nhiệt sẽ tự động ngắt vĩnh viễn mạch điện, hy sinh bản thân để bảo vệ an toàn cháy nổ cho ngôi nhà của bạn.
Khả năng hấp thụ năng lượng (Joule Rating)
Mỗi model trong dải sản phẩm PM1W-VN, PM53-VN và PM63U-VN sở hữu một định mức năng lượng hấp thụ tính bằng Joule. Đây là thông số quyết định độ bền của ổ cắm trước các sự cố quá áp:
- PM1W-VN: Thiết kế nhỏ gọn dạng cắm trực tiếp vào tường, thường được trang bị mức năng lượng hấp thụ tối ưu cho việc bảo vệ một thiết bị đơn lẻ như tủ lạnh mini, máy in hoặc nguồn adapter laptop.
- PM53-VN và PM63U-VN: Sở hữu mức năng lượng hấp thụ lớn hơn đáng kể (thường dao động trên ngưỡng 900+ Joules), cho phép triệt tiêu các xung sét lan truyền có cường độ mạnh hơn, rất thích hợp để bảo vệ một trạm làm việc (Workstation) bao gồm thùng máy PC, 2 màn hình lớn và các thiết bị ngoại vi đi kèm.
Phân tích chi tiết ba dòng sản phẩm: PM1W-VN, PM53-VN và PM63U-VN
Việc lựa chọn đúng model phụ thuộc hoàn toàn vào mật độ thiết bị phần cứng tại góc làm việc của bạn và đặc thù không gian lắp đặt. Dưới đây là bảng thông số đối chiếu thực tế giúp bạn dễ dàng đưa ra quyết định kỹ thuật chính xác:
Đánh giá chuyên sâu model PM1W-VN
PM1W-VN là giải pháp "cứu cánh" cho các không gian hẹp hoặc khi bạn đi công tác, du lịch mang theo laptop và các thiết bị nhạy cảm. Vì không có dây dẫn kéo dài, việc cắm trực tiếp giúp loại bỏ hoàn toàn điện trở tiếp xúc phụ phát sinh từ phích cắm nối dài. Tuy nhiên, do chỉ có 1 ổ cắm duy nhất, thiết bị này chỉ phù hợp để bảo vệ nguồn adapter chính của laptop hoặc bảo vệ các thiết bị y tế gia đình, máy lọc không khí cỡ nhỏ.
Đánh giá chuyên sâu model PM53-VN

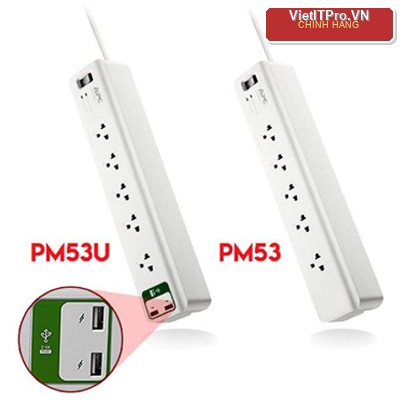

Đây là model quốc dân được sử dụng rộng rãi tại các văn phòng và phòng máy cá nhân. 5 ổ cắm bố trí theo hàng dọc với khoảng cách tương đối hợp lý giúp cắm được các đầu chuyển đổi nguồn kích thước lớn (adapter của laptop gaming, cục sạcMacBook công suất cao) mà không bị che khuất ổ bên cạnh. Cầu dao tự động (Circuit Breaker) tích hợp ngay trên công tắc nguồn giúp ngắt mạch ngay lập tức khi tổng công suất vượt ngưỡng chịu tải 10A, tránh tình trạng chập cháy do quá tải nhiệt đường dây.
Đánh giá chuyên sâu model PM63U-VN

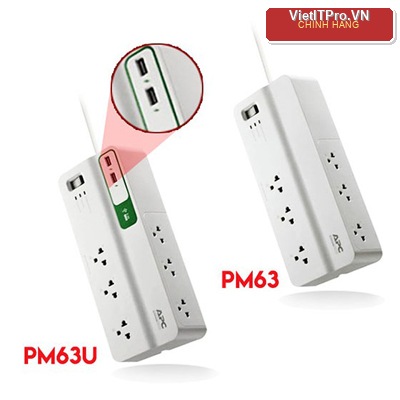

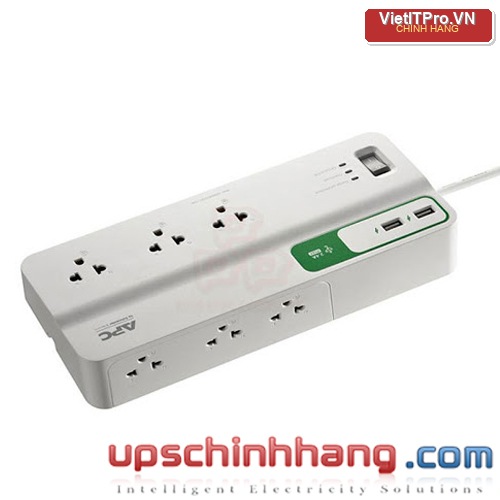

Phiên bản nâng cấp sáng giá cho góc làm việc hiện đại. Ngoài 6 ổ cắm điện AC tiêu chuẩn, PM63U-VN tích hợp thêm mạch chuyển đổi nguồn DC hạ áp cung cấp 2 cổng sạc USB. Điều này giúp giảm thiểu việc phải cắm các cục sạc điện thoại cồng kềnh trên bàn làm việc. Tuy nhiên, cần lưu ý dòng điện tổng của 2 cổng USB này thường giới hạn ở mức khoảng 2.4A, phù hợp để sạc điện thoại thông minh, tai nghe không dây hoặc máy tính bảng đời cũ; không nên kỳ vọng sạc nhanh công suất lớn (như chuẩn PD 65W/100W) cho các dòng laptop đời mới qua cổng USB này.
Tầm quan trọng sống còn của hệ thống tiếp địa (Earthing) và đèn báo "Site Wiring Fault"
Một lỗi cực kỳ phổ biến mà các kỹ thuật viên VietITPro.vn ghi nhận tại các hộ gia đình hoặc văn phòng cho thuê tại TP.HCM là hệ thống điện không có dây tiếp địa (dây mát nối xuống đất), hoặc đấu nhầm cực nóng (Phase) và cực nguội (Neutral) trong ổ cắm âm tường.
Hiểu đúng về đèn "Site Wiring Fault" trên PM53-VN và PM63U-VN
Trên bề mặt của dòng PM53-VN và PM63U-VN có bố trí một đèn LED cảnh báo mang tên Site Wiring Fault (Lỗi đi dây tại công trình).
- Khi bạn cắm ổ cắm APC vào nguồn điện tường và đèn này sáng đỏ lên, điều đó có nghĩa là hệ thống điện nhà bạn đang gặp vấn đề nghiêm trọng về đấu nối (thường là mất tiếp địa, đảo pha nóng/nguội, hoặc điện áp rò rỉ trên dây trung tính).
- Nhiều người dùng tưởng rằng ổ cắm bị hỏng và cố gắng tìm cách tắt đèn này. Thực tế, đây là tính năng bảo vệ an toàn tính mạng người dùng cực kỳ thông minh của APC.
Tác hại khi vận hành thiết bị không có tiếp địa
Nếu đèn báo lỗi tiếp địa sáng mà bạn vẫn tiếp tục sử dụng để cắm các thiết bị điện tử vỏ kim loại (như thùng máy PC ráp bằng thép, vỏ laptop cắm sạc không cách ly tốt), khi xảy ra sự cố rò điện từ linh kiện bên trong ra vỏ, dòng điện sẽ không được triệt tiêu an toàn xuống đất mà phóng thẳng qua người sử dụng khi chạm vào. Hơn nữa, các mạch chống sét áp cao bên trong ổ cắm APC (và cả mạch chống sét bên trong nguồn máy tính PSU) chỉ phát huy hiệu quả tối đa 100% khi có đường thoát xung điện xuống hệ thống tiếp địa đạt chuẩn. Nếu không có tiếp địa, năng lượng xung sét chỉ được kìm hãm một phần, phần còn lại vẫn có thể dội ngược lại gây sốc phần cứng.
Hướng dẫn lắp đặt, vận hành và bảo dưỡng chuẩn kỹ thuật
Để tối ưu hóa tuổi thọ của ổ cắm chống sét APC cũng như bảo vệ an toàn tuyệt đối cho các thiết bị phần cứng giá trị cao, hãy tuân thủ nghiêm ngặt các quy trình thực tế sau đây:
1. Kiểm tra nguồn điện trước khi cắm
- Sử dụng bút thử điện hoặc đồng hồ vạn năng (Digital Multimeter) đo điện áp lưới thực tế tại ổ cắm âm tường. Đảm bảo điện áp nằm trong dải hoạt động an toàn từ 200V đến 240V AC.
- Quan sát kỹ đèn LED Protection Working (Bảo vệ đang hoạt động). Nếu đèn này tắt sáng, có nghĩa là mạch bảo vệ bên trong (MOV và cầu chì nhiệt) đã hy sinh sau một đợt sét đánh hoặc quá áp trước đó. Lúc này, ổ cắm vẫn hoạt động như một ổ chia điện bình thường nhưng hoàn toàn mất khả năng chống sét, bạn bắt buộc phải thay thế ổ cắm mới.
2. Quy tắc phân bổ tải điện (Load Management)
- Tổng công suất tiêu thụ của các thiết bị cắm vào APC PM53-VN hoặc PM63U-VN tuyệt đối không được vượt quá 2300W (tương ứng với định mức 10A tại điện áp 230V).
- Tránh cắm chung các thiết bị có dòng khởi động cực lớn hoặc thiết bị sinh nhiệt công suất cao (như lò vi sóng, bàn ủi, ấm siêu tốc, máy sấy tóc) vào chung một thanh ổ cắm chống sét dùng cho máy tính. Dòng điện đột ngột tăng cao khi các thiết bị này khởi động có thể kích hoạt cầu dao tự động ngắt mạch (Circuit Breaker) của ổ cắm, làm sập nguồn đột ngột dàn máy tính đang render đồ họa hoặc chơi game, gây nguy cơ lỗi hệ điều hành hoặc hỏng ổ cứng cơ học (HDD).
3. Vệ sinh và bảo dưỡng định kỳ
- Bụi bẩn tích tụ lâu ngày bên trong các lỗ cắm AC kết hợp với độ ẩm cao đặc trưng của khí hậu phía Nam rất dễ tạo ra hiện tượng phóng điện bề mặt (Tracking arc), gây đánh lửa chập cháy chân cắm. Định kỳ 6 tháng một lần, hãy ngắt toàn bộ nguồn điện, dùng bình xịt khí nén làm sạch bụi bẩn bên trong các ổ cắm.
- Kiểm tra độ đàn hồi của các lá đồng bên trong. Nếu cắm phích điện vào thấy quá lỏng lẻo, dễ rơi ra, lá đồng đã bị giãn nở nhiệt mất tính đàn hồi. Lúc này lực tiếp xúc kém sẽ sinh nhiệt cao tại điểm tiếp xúc, làm chảy nhựa ổ cắm và gây hại cho chân phích cắm của thiết bị.
Các câu hỏi thường gặp (FAQ) từ kỹ sư phần cứng
1: Đèn LED "Protection Working" trên ổ cắm APC của tôi bỗng nhiên tắt, nhưng các thiết bị cắm vào vẫn có điện bình thường. Tôi có cần phải thay thế ngay lập tức không?
Trả lời: Có, bạn nên thay thế càng sớm càng tốt. Hiện tượng này chứng minh rằng mạch bảo vệ chống sét bên trong (các linh kiện MOV) đã bị tiêu hủy sau một cú sốc điện hoặc sét đánh trước đó. Ổ cắm lúc này chỉ đóng vai trò là một thanh chia điện thông thường, không còn khả năng bảo vệ phần cứng máy tính của bạn trước các sự cố quá áp tiếp theo.
2: Tại sao khi tôi cắm thùng máy PC vào ổ cắm APC PM53-VN, đèn "Site Wiring Fault" lại báo đỏ? Nhà tôi không có hệ thống tiếp địa thì phải làm sao?
Trả lời: Đèn báo đỏ xác nhận hệ thống điện âm tường nhà bạn thiếu dây tiếp địa hoặc đấu ngược pha. Tốt nhất bạn nên thuê thợ điện chuyên nghiệp đến kiểm tra và bổ sung hệ thống dây tiếp địa đạt chuẩn (cọc tiếp địa đóng xuống đất sâu tối thiểu 2.4 mét, điện trở đất dưới 4 Ohm theo tiêu chuẩn kỹ thuật điện). Trong trường hợp chưa thể thi công ngay hệ thống tiếp địa, ổ cắm vẫn cấp điện bình thường cho máy tính hoạt động, nhưng bạn cần đặc biệt cẩn trọng với các thiết bị ngoại vi có vỏ kim loại để tránh rủi ro bị tê tay do dòng điện rò rỉ.
3: Tôi có thể cắm ổ cắm chống sét APC nối tiếp với một ổ cắm kéo dài thông thường khác để tăng chiều dài dây không?
Trả lời: Tuyệt đối không nên làm vậy! Việc cắm nối tiếp nhiều tầng ổ cắm kéo dài (Daisy chaining) làm tăng tổng điện trở của mạch điện, gây sụt áp trên đường dây truyền tải và tăng nguy cơ sinh nhiệt gây chập cháy tại các điểm tiếp xúc kém. Nếu cần kéo dài khoảng cách, hãy cắm trực tiếp ổ cắm chống sét APC vào nguồn âm tường và sử dụng các thiết bị có chiều dài dây phù hợp (như PM53-VN hoặc PM63U-VN có sẵn dây 2 mét), hoặc bố trí lại vị trí bàn làm việc.
Bài viết chuyên sâu thuộc bản quyền kỹ thuật của VietITPro.vn - Trung tâm sửa chữa bo mạch (PCB), máy tính & giải pháp CNTT chuyên sâu tại TP.HCM. Mọi trích dẫn vui lòng ghi rõ nguồn kỹ thuật gốc.
