Cam Nang Sua Chua May Tinh Cong Nghiep Siemens Simatic IPC

Trong các trạm điều khiển trung tâm và phòng điều hành sản xuất, máy tính công nghiệp Siemens SIMATIC IPC (Industrial PC) — bao gồm dòng hộp nhỏ gọn không quạt Microbox PC (IPC227E, IPC427E, IPC477E), dòng lắp tủ rack công suất lớn Rack PC (IPC547G, IPC647E, IPC847E) và dòng màn hình liền khối Panel PC (IPC677E, IPC877E) — là nền tảng điện toán tối quan trọng chạy các phần mềm giám sát SCADA, WinCC V7/V8, WinCC Unified, hệ thống thị giác máy tính Machine Vision và hệ thống quản lý sản xuất MES.

Khác với máy tính văn phòng thông thường (Commercial PC), Siemens SIMATIC IPC được thiết kế để chống chọi với rung chấn cơ học mạnh (1 extG - 5 extG), bụi bẩn dầu nhớt, nhiệt độ môi trường lên tới 55°extC và vận hành liên tục 24/7 trong suốt 10 - 15 năm. Tuy nhiên, sau nhiều năm làm việc liên tục trong tủ điện kín, các linh kiện nguồn DC-DC, tụ điện rắn, chip bán cầu PCH và quạt làm mát công nghiệp có thể bị suy giảm phẩm chất, dẫn đến các hiện tượng nguy kịch: máy tính mất nguồn hoàn toàn, bật nguồn quạt quay nhưng không lên hình (No Display), máy tự động Reset ngẫu nhiên giữa chừng hoặc lỗi không nhận ổ cứng lưu trữ CFast/SSD làm dừng hệ thống SCADA.

Tại phòng Lab chuyên sâu của VietITPro, chúng tôi cung cấp giải pháp sửa chữa vi phẫu bo mạch chủ công nghiệp Siemens Motherboard, thay thế chipset BGA chuyên dụng và sao lưu, chuyển đổi bản quyền phần mềm bản quyền Siemens WinCC nguyên vẹn.

1. Bản Chất Kỹ Thuật & Cấu Trúc Phần Cứng Bo Mạch Chủ Siemens SIMATIC IPC

Một máy tính công nghiệp Siemens SIMATIC IPC được xây dựng trên nền tảng phần cứng độc quyền:

┌─────────────────────────────────────────────────────────────────┐

│ KHỐI NGUỒN CÔNG NGHIỆP ĐA KÊNH (DC/DC OR INDUSTRIAL ATX PSU) │

│ - Đầu vào dải rộng 24VDC (19.2V - 28.8V) hoặc 100V-240VAC │

│ - Hạ áp tạo các đường nguồn chuẩn: +12V, +5V, +3.3V, +5VSB │

│ - Tích hợp mạch giám sát điện áp Power Good cực kỳ nghiêm ngặt │

└────────────────────────────────┬────────────────────────────────┘

│

▼

┌─────────────────────────────────────────────────────────────────┐

│ BO MẠCH CHỦ CÔNG NGHIỆP ĐA LỚP (SIEMENS INDUSTRIAL MOTHERBOARD)│

│ - Vi xử lý Intel Core i3/i5/i7/Xeon thế hệ Embedded chuyên dụng│

│ - Chipset cầu nam PCH quản lý toàn bộ giao tiếp ngoại vi │

│ - Mạch Buck Converter đa pha VCore cấp điện nhân CPU │

│ - Cổng truyền thông mạng Profinet / Industrial Ethernet đôi │

└────────────────────────────────┬────────────────────────────────┘

│

▼

┌─────────────────────────────────────────────────────────────────┐

│ KHỐI LƯU TRỮ & GIAO TIẾP MỞ RỘNG (STORAGE & EXPANSION SLOTS) │

│ - Thẻ nhớ công nghiệp CFast Card / SSD M.2 NVMe dải nhiệt rộng │

│ - Khe cắm mở rộng PCIe / PCI công nghiệp hỗ trợ card Fieldbus │

│ - Mạch giám sát phần cứng độc lập phần cứng (Hardware Watchdog)│

└─────────────────────────────────────────────────────────────────┘

2. Ma Trận Pan Bệnh Thực Tế & Phác Đồ Can Thiệp Bo Mạch SIMATIC IPC

3. Kỹ Thuật Nạp Khôi Phục BIOS & Cứu Hộ Dữ Liệu Ổ Cứng Công Nghiệp

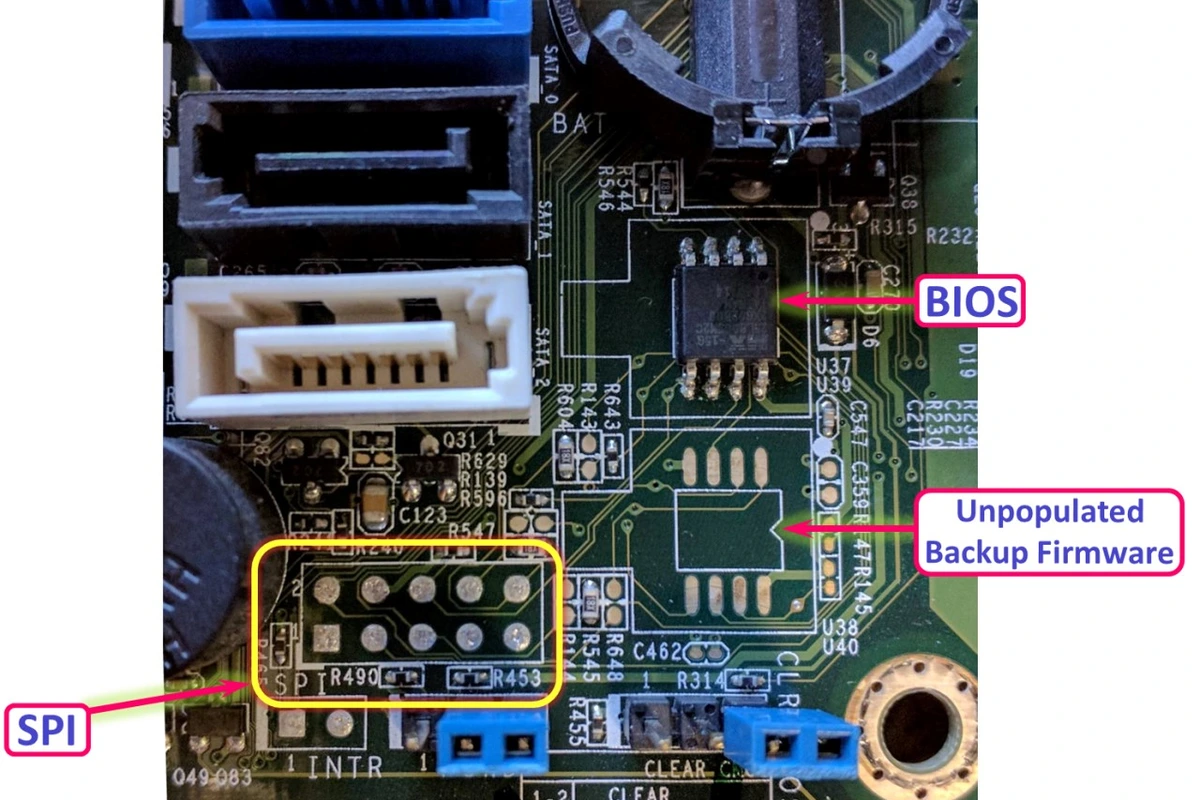

Khi máy tính IPC bị lỗi không khởi động được BIOS (do nâng cấp Firmware bị mất điện hoặc hỏng chip Flash):

1. Kỹ sư nhấc chip nhớ SPI Flash (như Winbond W25Q128FV) ra khỏi bo mạch chủ IPC.

2. Đọc phân vùng dữ liệu Descriptor và nạp lại bản BIOS Factory gốc kết hợp tính năng chèn số Serial Service Tag và địa chỉ MAC Address phần cứng.

3. Trong trường hợp ổ cứng công nghiệp CFast / SSD bị lỗi bad sector không vào được Windows, kỹ sư VietITPro sử dụng thiết bị chuyên dụng phục hồi ảnh đĩa (Raw Disk Image) từng sector, khôi phục toàn bộ cơ sở dữ liệu WinCC Runtime và giấy phép License mềm Automation License Manager (ALM).
