Chập nguồn 19V laptop: Nguyên nhân và cách sửa

Laptop bị chập nguồn đầu vào 19V là lỗi phổ biến khiến máy tắt nguồn đột ngột, adapter phát tiếng kêu hoặc sạc bị nóng bất thường khi cắm vào máy. Bài viết này phân tích nguyên nhân theo đúng trình tự mạch nguồn DC_IN → Fuse → MOSFET → 3VALW, kèm quy trình đo kiểm để xác định chính xác vị trí chập trước khi thay linh kiện.

1. Dấu hiệu nhận biết chập nguồn 19V

Một số dấu hiệu thường gặp khi laptop bị chập ở đường nguồn đầu vào:

• Cắm sạc vào máy, đèn LED adapter tắt ngay hoặc nhấp nháy liên tục
• Adapter phát ra tiếng "click" hoặc tiếng rít nhỏ khi cắm
• Đầu jack DC hoặc khu vực gần cổng sạc nóng bất thường chỉ sau vài giây cắm điện
• Máy hoàn toàn không có phản ứng (không đèn, không quạt) dù adapter còn tốt
• Đo bằng đồng hồ vạn năng ở thang đo điện trở giữa 19V và GND tại đầu vào cho giá trị gần 0Ω

Lưu ý an toàn quan trọng: nếu đã xác nhận nghi ngờ chập, không cắm điện lặp lại nhiều lần để "thử" — điều này có thể làm lan tỏa hư hỏng sang các linh kiện phía sau (MOSFET, IC sạc) hoặc gây cháy nổ tụ điện. Cần đo nguội (không cấp điện) trước để khoanh vùng.

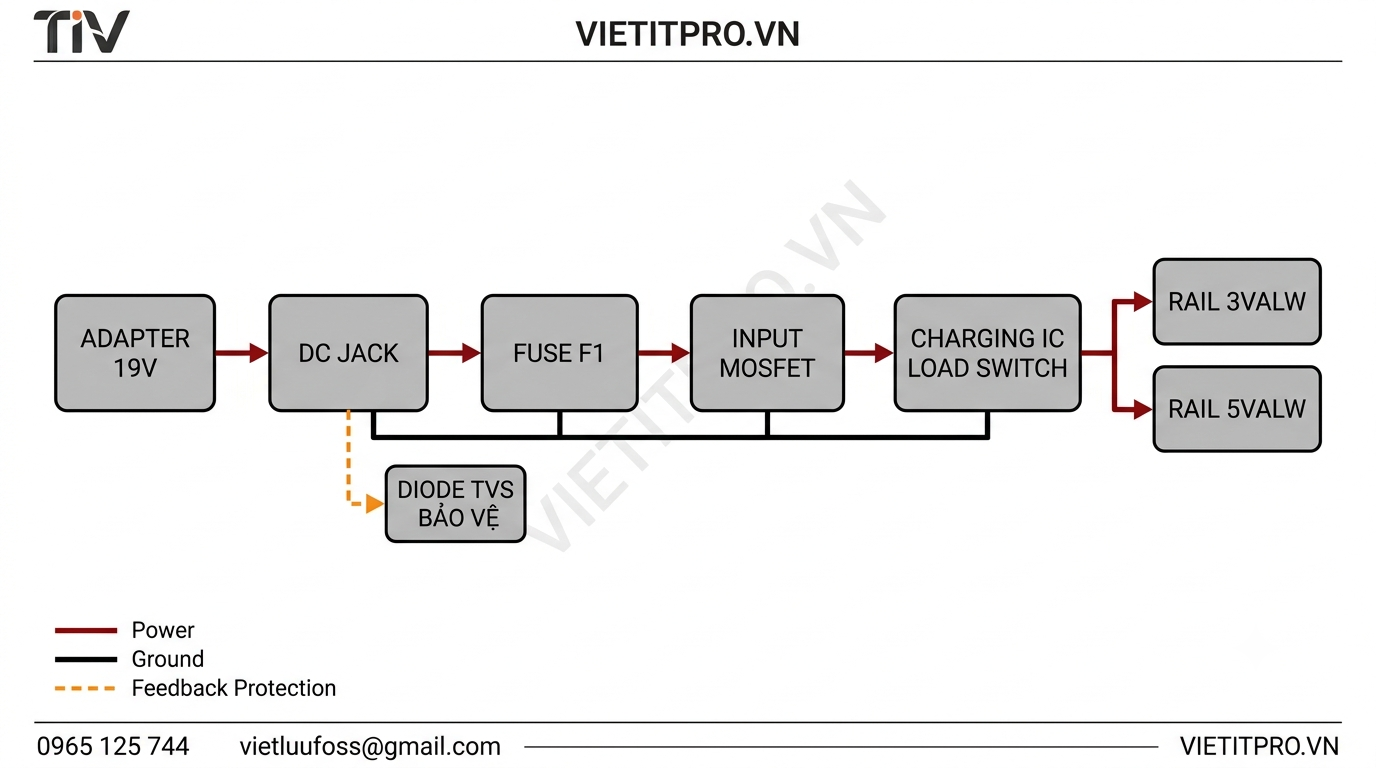

2. Sơ đồ khối đường nguồn đầu vào laptop

Đường nguồn 19V trên laptop Intel/AMD phổ thông đi theo trình tự sau trước khi tới các rail cấp nguồn chính:

Adapter 19V → DC Jack → Fuse (F1) → Input MOSFET → Charging IC / Load Switch → 3VALW / 5VALW Rail
(kèm nhánh Diode/TVS bảo vệ ngược áp song song sau DC Jack)

Mỗi khối trong chuỗi này đều có thể là điểm gây chập, và mỗi khối có đặc điểm chập khác nhau — đây là lý do vì sao không nên kết luận "hỏng IC sạc" chỉ dựa vào một triệu chứng bên ngoài.

3. Nguyên nhân gây chập theo từng khối

a. DC Jack (đầu cắm nguồn)

Chân dương và chân âm của jack chạm nhau do lỏng chân hàn, gãy chân, hoặc có dị vật/oxy hóa. Đây là điểm nên kiểm tra đầu tiên vì dễ quan sát bằng mắt và không cần tháo máy sâu.

b. Fuse (cầu chì bảo vệ)

Fuse đứt là hậu quả (không phải nguyên nhân gốc) khi có chập phía sau. Nếu đo fuse thông mạch nhưng đầu vào vẫn chập, chập nằm ở khối tiếp theo.

c. Input MOSFET

MOSFET đầu vào bị đánh thủng (chập D-S) do xung áp bất thường từ adapter kém chất lượng, hoặc do lão hóa linh kiện. Đây là nguyên nhân phổ biến nhất trong các ca chập 19V trên laptop đã sử dụng lâu năm.

d. Charging IC / Load Switch

Chập bên trong IC sạc do quá nhiệt, quá áp, hoặc lỗi từ mạch phản hồi (feedback) điều khiển sạc. Thường đi kèm dấu hiệu IC bị phồng, cháy sém hoặc có mùi khét nhẹ.

e. Tụ lọc nguồn (bulk capacitor) gần đường 19V/3VALW

Tụ bị chập (thường là tụ gốm/MLCC bị nứt do va đập hoặc lực cơ học khi sửa chữa trước đó) tạo đường ngắn mạch trực tiếp xuống GND.

Nguyên tắc quan trọng: không được gọi tên IC cụ thể hay chân test point chính xác nếu chưa có model board, sơ đồ nguyên lý (schematic) hoặc ảnh khu vực mạch thực tế. Với mỗi dòng máy, vị trí và tên gọi linh kiện có thể khác nhau — hướng dẫn trong bài mang tính chất khối chức năng phổ quát.

4. Quy trình kiểm tra và cách ly điểm chập

Bước 0 — An toàn trước khi thao tác:

• Rút adapter và tháo pin (nếu là pin rời)
• Xả tụ trên mainboard bằng cách giữ nút nguồn khoảng 15 giây
• Đo điện áp tụ nguồn chính, xác nhận dưới 1V trước khi thao tác
• Sử dụng dây đeo chống tĩnh điện (ESD strap) nếu có

Bước 1 — Đo nguội tại đầu vào DC:
Dùng đồng hồ vạn năng ở thang đo điện trở/diode mode, đo giữa chân dương jack DC và GND. Giá trị gần 0Ω xác nhận có chập, nhưng chưa xác định được vị trí.

Bước 2 — Cô lập từng khối bằng đo diode mode dọc theo mạch:
Đo lần lượt tại các điểm sau fuse, sau MOSFET, và tại rail 3VALW/5VALW. Điểm nào bắt đầu cho giá trị 0V (chập rõ ràng) trong khi điểm trước đó vẫn còn điện trở, đó là khu vực khoanh vùng.

Bước 3 — Kiểm tra trực quan khu vực nghi ngờ:
Quan sát dưới kính lúp hoặc kính hiển vi các linh kiện gần khu vực khoanh vùng: tụ nứt, IC phồng, dấu cháy, hàn bị short do xỉ hàn cũ.

Bước 4 — Cấp nguồn có giới hạn dòng để xác nhận (chỉ khi đã cách ly được nghi vấn):
Dùng nguồn DC có giới hạn dòng (current-limited power supply) thay vì adapter gốc, quan sát linh kiện nào nóng lên bất thường đầu tiên — đó thường là điểm chập thực sự.

Đây là quy trình áp dụng nguyên tắc 2-Evidence Rule: chỉ kết luận linh kiện hỏng khi có ít nhất 2 bằng chứng độc lập (ví dụ: đo diode mode bất thường và linh kiện nóng bất thường khi cấp dòng giới hạn), không kết luận chỉ dựa vào một phép đo đơn lẻ.

5. Bảng giá trị đo tham khảo

Lưu ý: giá trị điện trở tuyệt đối phụ thuộc vào model board cụ thể — bảng trên chỉ mang tính tham khảo về xu hướng bất thường, không phải giá trị chuẩn cho mọi dòng máy.

6. Lỗi thường gặp khi chẩn đoán

• Thay fuse ngay khi thấy đứt mà không kiểm tra nguyên nhân phía sau → fuse đứt lại ngay khi cấp điện, gây lãng phí thời gian và có thể loang chập sang linh kiện lân cận
• Cấp nguồn adapter gốc để "test thử" khi chưa cách ly được điểm chập → dòng chập không giới hạn có thể làm cháy lan mạch in, tăng chi phí sửa chữa
• Kết luận hỏng IC sạc chỉ dựa vào một phép đo diode mode → cần ít nhất một bằng chứng độc lập thứ hai (ví dụ nhiệt độ, quan sát trực quan) trước khi thay IC
• Bỏ qua kiểm tra cơ học của DC Jack vì cho rằng lỗi luôn nằm sâu trong mạch — thực tế đây là nguyên nhân đơn giản và phổ biến nhất

7. Câu hỏi thường gặp (FAQ)

Chập nguồn 19V có tự sửa tại nhà được không?
Việc đo kiểm cơ bản bằng đồng hồ vạn năng có thể tự thực hiện nếu có kiến thức về an toàn điện. Tuy nhiên việc thay thế MOSFET, IC sạc dán trên board đòi hỏi máy hàn khò chuyên dụng và kỹ năng hàn linh kiện SMD, nên cân nhắc mang đến kỹ thuật viên có kinh nghiệm để tránh làm hỏng thêm mainboard.

Dùng adapter kém chất lượng có phải nguyên nhân gây chập không?
Đây là một trong những nguyên nhân phổ biến. Adapter không đạt chuẩn có thể tạo xung áp vượt ngưỡng chịu đựng của MOSFET đầu vào, dẫn đến đánh thủng theo thời gian.

Chập nguồn 19V có ảnh hưởng đến các bộ phận khác của máy không?
Nếu không xử lý kịp thời, dòng chập có thể lan sang các rail nguồn phía sau (3VALW, 5VALW), ảnh hưởng đến EC và các IC nguồn liên quan, làm tăng phạm vi hư hỏng cần sửa chữa.

Làm sao biết chập nằm ở jack nguồn hay bên trong mainboard?
Đo diode mode ngay tại chân jack (trước fuse). Nếu vẫn chập tại đây dù đã ngắt kết nối jack khỏi mạch chính, khả năng cao lỗi nằm ở chính jack nguồn hoặc dây dẫn.

8. Kết luận

Chập nguồn 19V là lỗi có thể bắt nguồn từ nhiều vị trí khác nhau trên đường nguồn đầu vào — từ DC Jack, Fuse, MOSFET cho đến IC sạc. Việc chẩn đoán chính xác đòi hỏi đo kiểm theo trình tự, tuân thủ nguyên tắc an toàn (đo nguội trước, không cấp điện thử nhiều lần) và áp dụng nguyên tắc 2 bằng chứng độc lập trước khi kết luận linh kiện hỏng. Sửa đúng nguyên nhân gốc không chỉ khắc phục triệu chứng mà còn tránh tái phát lỗi sau một thời gian sử dụng.

Nếu bạn không có đủ dụng cụ chuyên dụng để đo kiểm và cách ly điểm chập, hãy liên hệ đội ngũ kỹ thuật của VIETITPRO.VN để được kiểm tra và tư vấn phương án sửa chữa phù hợp.
