Giải pháp cắm Card đồ họa rời bên ngoài eGPU (External GPU) qua cổng Thunderbolt và OCuLink

Tại phòng Lab của VietITPro.vn, chúng tôi tiếp nhận hàng tuần các dòng laptop mỏng nhẹ như Dell XPS, ThinkPad X1 Carbon hay các máy trạm di động bị hạn chế hiệu năng đồ họa khi khách hàng cần render 3D, dựng hình kỹ thuật hoặc chơi game nặng. Thay vì tư vấn khách hàng mua một bộ PC bàn cồng kềnh, giải pháp eGPU (External GPU) sử dụng card đồ họa rời cắm ngoài qua giao tiếp Thunderbolt hoặc OCuLink là phương án tối ưu được nhiều kỹ sư và game thủ lựa chọn.

Bài viết này sẽ mổ xẻ toàn diện về mặt kỹ thuật phần cứng, băng thông, độ trễ và tính tương thích của hai chuẩn kết nối phổ biến nhất hiện nay là Thunderbolt (3/4) và OCuLink, giúp bạn đọc tự tay xây dựng một hệ thống eGPU hoàn chỉnh, ổn định và đạt hiệu năng tối đa.

Bản chất kỹ thuật của eGPU và bài toán băng thông PCIe

Một hệ thống eGPU bao gồm ba thành phần cốt lõi: Card đồ họa rời (VGA desktop), bộ nguồn chuyên dụng (PSU) và dock chuyển đổi tín hiệu giao tiếp từ bo mạch chủ laptop ra khe cắm PCIe x16 của card đồ họa.

Thách thức lớn nhất trong việc thiết kế eGPU không nằm ở nguồn điện hay kích thước vỏ case, mà nằm ở băng thông (Bandwidth) của giao tiếp truyền dữ liệu. Một card đồ họa như NVIDIA GeForce RTX 4080 hay AMD Radeon RX 7900 XT được thiết kế để chạy trực tiếp trên khe PCIe 4.0 x16 của bo mạch chủ desktop, cung cấp băng thông lý thuyết lên tới gần 64 GB/s. Khi ép nó giao tiếp qua các cổng kết nối ngoại vi của laptop, chúng ta bắt buộc phải "thắt cổ chai" dòng dữ liệu này.

Việc thắt cổ chai này dẫn đến hiện tượng suy giảm hiệu năng (Performance Loss), thường dao động từ 10% đến 25% tùy thuộc vào độ phân giải màn hình và tựa game/phần mềm ứng dụng. Độ phân giải càng cao (4K), lượng dữ liệu trao đổi giữa VRAM của card và RAM/CPU của laptop càng lớn, đòi hỏi băng thông giao tiếp phải cực kỳ mạnh mẽ và ổn định.

Phân tích chuyên sâu chuẩn kết nối Thunderbolt (3 và 4 / USB4)

Thunderbolt là tiêu chuẩn kết nối do Intel phát triển (hợp tác với Apple), tích hợp trên giao diện vật lý Type-C. Đây là giải pháp "cắm là chạy" (Plug and Play) phổ biến nhất hiện nay nhờ tính tiện dụng và khả năng tương thích rộng rãi trên các dòng laptop Intel và AMD đời mới hỗ trợ USB4/Thunderbolt.

Đặc tả kỹ thuật Thunderbolt 3 và Thunderbolt 4

• Thunderbolt 3: Cung cấp băng thông tổng thể 40 Gbps, nhưng thực tế băng thông dành riêng cho luồng dữ liệu PCIe (PCIe Tunneling) chỉ đạt khoảng 22 Gbps (tương đương chuẩn PCIe 3.0 x4).
• Thunderbolt 4 / USB4: Vẫn duy trì tổng băng thông 40 Gbps, tuy nhiên Intel đã bắt buộc các nhà sản xuất phải nâng gấp đôi yêu cầu băng thông PCIe tối thiểu lên 32 Gbps (đáp ứng tương đương PCIe 3.0 x4 với luồng dữ liệu ổn định hơn hoặc một phần PCIe 4.0 trên các nền tảng mới).

Ưu điểm thực tế của eGPU Thunderbolt

• Tính di động và tiện lợi: Chỉ với một sợi cáp duy nhất, bạn vừa truyền dữ liệu hình ảnh, dữ liệu PCIe, vừa có thể sạc ngược cho laptop (Power Delivery lên tới 100W).
• Hot-plug (Cắm rút nóng): Có thể cắm hoặc rút cáp eGPU khi máy đang hoạt động (mặc dù khuyến cáo nên tắt các ứng dụng nặng đang sử dụng GPU rời trước khi ngắt kết nối).
• Hỗ trợ đa dạng: Hầu hết các dock Thunderbolt trên thị trường (như Razer Core X, Razer Core X Chroma, Sonnet eGFX Breakaway Box) đều tích hợp sẵn nguồn và cổng kết nối USB mở rộng.

Nhược điểm kỹ thuật

• Độ trễ cao hơn: Do tín hiệu PCIe phải đi qua bộ điều khiển (Controller chip) của Intel để đóng gói thành gói tin truyền qua giao thức Thunderbolt và sau đó được giải mã ngược lại ở dock eGPU, độ trễ (Latency) tăng lên đáng kể so với kết nối trực tiếp.
• Tổn hao băng thông lớn: Với các card đồ họa cao cấp thế hệ mới (như RTX 4070 Ti trở lên), băng thông giới hạn của Thunderbolt khiến hiệu năng bị bóp nghẹt từ 15% đến 25%, đặc biệt khi xuất hình ra màn hình tích hợp của laptop (Optimus/Advanced Optimus phải truyền ngược khung hình qua lại cáp Thunderbolt).

Phân tích chuyên sâu chuẩn kết nối OCuLink (PCIe External Link)

Nếu Thunderbolt là giải pháp dành cho đại chúng với sự tiện lợi lên hàng đầu, thì OCuLink (Optical Copper Link) sinh ra dành riêng cho những tín đồ phần cứng đòi hỏi hiệu năng tối đa và độ trễ thấp nhất. Ban đầu, OCuLink được phát triển làm chuẩn kết nối lưu trữ tốc độ cao cho các trung tâm dữ liệu (Enterprise/Server), nhưng các kỹ sư phần cứng đã khéo léo ứng dụng nó để truyền tải tín hiệu PCIe trực tiếp ra bên ngoài.

Đặc tả kỹ thuật OCuLink (SFF-8611 / SFF-8612)

• OCuLink PCIe 3.0 x4: Cung cấp băng thông 32 Gbps (tương đương 3.94 GB/s).
• OCuLink PCIe 4.0 x4: Cung cấp băng thông lên tới 64 Gbps (tương đương 7.88 GB/s), vượt trội hoàn toàn so với giới hạn của Thunderbolt 4.

Cơ chế hoạt động phần cứng

Khác với Thunderbolt sử dụng cáp tín hiệu thông qua chip điều khiển trung gian, cáp OCuLink thực chất là một đường truyền dẫn tín hiệu PCI kích thước thu nhỏ (Direct PCIe lanes) chạy trực tiếp từ khe M.2 NVMe trên bo mạch chủ của laptop ra ngoài qua một cổng cắm vật lý chuyên dụng.

Tại xưởng sửa chữa của VietITPro.vn, để độ chế OCuLink cho các dòng laptop không có sẵn cổng này, chúng tôi thường sử dụng một bo mạch chuyển đổi (Adapter M.2 NVMe to OCuLink) gắn vào khe SSD thứ hai của máy, sau đó luồn dây cáp ra bên ngoài qua khe tản nhiệt hoặc khoét một lỗ nhỏ ở vỏ máy dưới sự tính toán kỹ lưỡng về dòng điện và độ dài đường mạch tín hiệu cao tần.

Ưu điểm vượt trội của OCuLink

• Hiệu năng sát thực tế nhất: Độ suy hao băng thông cực thấp (chỉ từ 5% đến 10% so với gắn trực tiếp trên khe PCIe của mainboard desktop).
• Độ trễ tối thiểu: Không có bước đóng gói/giải mã gói tin như Thunderbolt, tín hiệu đi thẳng từ CPU/Chipset đến GPU.
• Chi phí phần cứng thấp hơn: Các dock eGPU dùng OCuLink (như các dòng ADT-Link UT3G) có giá thành linh kiện rẻ hơn rất nhiều so với các hộp eGPU tích hợp chip điều khiển Thunderbolt đắt đỏ.

Nhược điểm cốt lõi

• Không hỗ trợ Hot-plug (Phần lớn): Việc rút cáp OCuLink khi laptop đang chạy có thể gây ra hiện tượng treo máy (Bluescreen / Kernel Panic) hoặc thậm chí sốc điện gây hư hại giao tiếp PCIe trên chipset.
• Thiếu sự tiện dụng: Cáp OCuLink cứng, đầu cắm to, không truyền tải điện năng hay tín hiệu USB đi kèm. Bạn bắt buộc phải dùng một nguồn máy tính (PSU) riêng để cấp nguồn cho dock eGPU và card đồ họa.
• Hi sinh khe cắm SSD: Trên hầu hết các laptop phổ thông, để gắn cáp OCuLink, bạn phải hy sinh một khe cắm ổ cứng M.2 NVMe chính.

Bảng so sánh toàn diện: Thunderbolt vs. OCuLink

Hướng dẫn từng bước thiết lập hệ thống eGPU thực tế

Dưới đây là quy trình chuẩn kỹ thuật mà các kỹ sư tại VietITPro.vn thực hiện khi lắp ráp và cấu hình một hệ thống eGPU hoàn chỉnh cho khách hàng.

Bước 1: Chuẩn bị phần cứng tương thích

• Laptop: Đảm bảo máy có cổng Thunderbolt 3/4 hoạt động ổn định hoặc khe M.2 NVMe trống (nếu dùng giải pháp OCuLink).
• Card đồ họa (VGA): Khuyên dùng các dòng từ NVIDIA RTX 3060 / 4060 trở lên hoặc AMD RX 6600 / 7600 trở lên. Tránh dùng các dòng quá cũ không hỗ trợ tốt driver xử lý luồng ngoại vi.
• Nguồn máy tính (PSU): Nên chọn nguồn đạt chuẩn 80 Plus Bronze/Gold công suất từ 500W đến 750W (tùy thuộc vào mức tiêu thụ điện của VGA).
• Dock eGPU: ADT-Link UT3G (cho OCuLink) hoặc Razer Core X (cho Thunderbolt).

Bước 2: Lắp ráp cơ khí và kết nối nguồn điện

1. Lắp card đồ họa vào khe PCIe x16 trên dock eGPU, siết chặt ốc cố định thân card để tránh rung lắc làm lỏng chân tiếp xúc.

2. Cắm các đầu nguồn phụ PCIe 8-pin / 16-pin (12VHPWR nếu dùng dòng RTX 40 series cao cấp) từ bộ nguồn PSU vào card đồ họa.

3. Kết nối cáp nguồn chính 24-pin và 8-pin CPU (nếu dock yêu cầu) vào mạch điều khiển của dock. Trên các dock như ADT-Link, bạn cần cắm thêm nguồn phụ cấp cho mạch chuyển đổi (thường là nguồn SATA hoặc đầu DC 12V).

Bước 3: Kết nối tín hiệu với Laptop

• Đối với Thunderbolt: Cắm một đầu cáp Thunderbolt 4 đạt chuẩn (có gắn chip E-Marker hỗ trợ truyền tải băng thông cao) vào cổng Thunderbolt trên laptop, đầu còn lại cắm vào dock eGPU.
• Đối với OCuLink: Cắm cáp OCuLink từ mạch chuyển đổi M.2 cắm trong máy ra cổng OCuLink trên dock. Bật nguồn PSU trước, sau đó mới khởi động laptop.

Bước 4: Cài đặt Driver và Tinh chỉnh hệ thống phần mềm

Khi kết nối hệ thống lần đầu tiên, Windows sẽ nhận diện phần cứng mới nhưng có thể xảy ra hiện tượng xung đột driver hiển thị (Đặc biệt khi laptop sử dụng card tích hợp AMD/Intel đi kèm card rời sẵn có của hãng).

1. Gạch đầu dòng xử lý Driver:

• Tải bộ cài đặt driver mới nhất từ trang chủ NVIDIA hoặc AMD.
• Sử dụng phần mềm DDU (Display Driver Uninstaller) trong chế độ Safe Mode để quét sạch toàn bộ driver cũ của card đồ họa tích hợp hoặc card cũ trên laptop (nếu cần thiết để tránh lỗi mã hóa Error 12 hay Code 43 trên Device Manager).
• Cài đặt lại driver GPU rời cho eGPU.

2. Xử lý lỗi Error 12 (Không đủ tài nguyên phân bổ cấu trúc nhớ - Memory Allocation Error):

• Hiện tượng này thường xảy ra trên các bo mạch chủ BIOS không tự cấp phát vùng nhớ MMIO đủ lớn cho luồng PCIe ngoại vi.
• Giải pháp: Cập nhật phiên bản BIOS mới nhất cho laptop. Trong một số trường hợp phức tạp, kỹ thuật viên phải sử dụng các công cụ can thiệp như Setup 1.3 (DIY eGPU Setup) để ép hệ thống gán lại dải địa chỉ bộ nhớ cho cổng PCIe.

Kinh nghiệm bảo dưỡng, phòng ngừa lỗi và Tối ưu hóa hiệu năng

Từ kinh nghiệm sửa chữa và lắp đặt hàng trăm hệ thống eGPU tại trung tâm, chúng tôi đúc kết một số lưu ý sống còn để hệ thống hoạt động bền bỉ:

1. Quản lý nhiệt độ (Thermal Management): Khe cắm PCIe ngoại vi rất nhạy cảm với hiện tượng nhiễu tín hiệu (Signal Integrity Issues) khi nhiệt độ môi trường quanh chân tiếp xúc quá cao. Đảm bảo dock eGPU được đặt ở nơi thông thoáng, quạt tản nhiệt của VGA hoạt động trơn tru.

2. Cố định cáp kết nối: Không để cáp Thunderbolt hoặc OCuLink chịu lực căng cơ học. Bất kỳ tác động giật mạnh nào vào dây cáp khi máy đang chạy đều có thể làm cong chân đồng bên trong cổng kết nối, gây chập cháy nguồn cấp 3.3V hoặc 12V trên bo mạch.

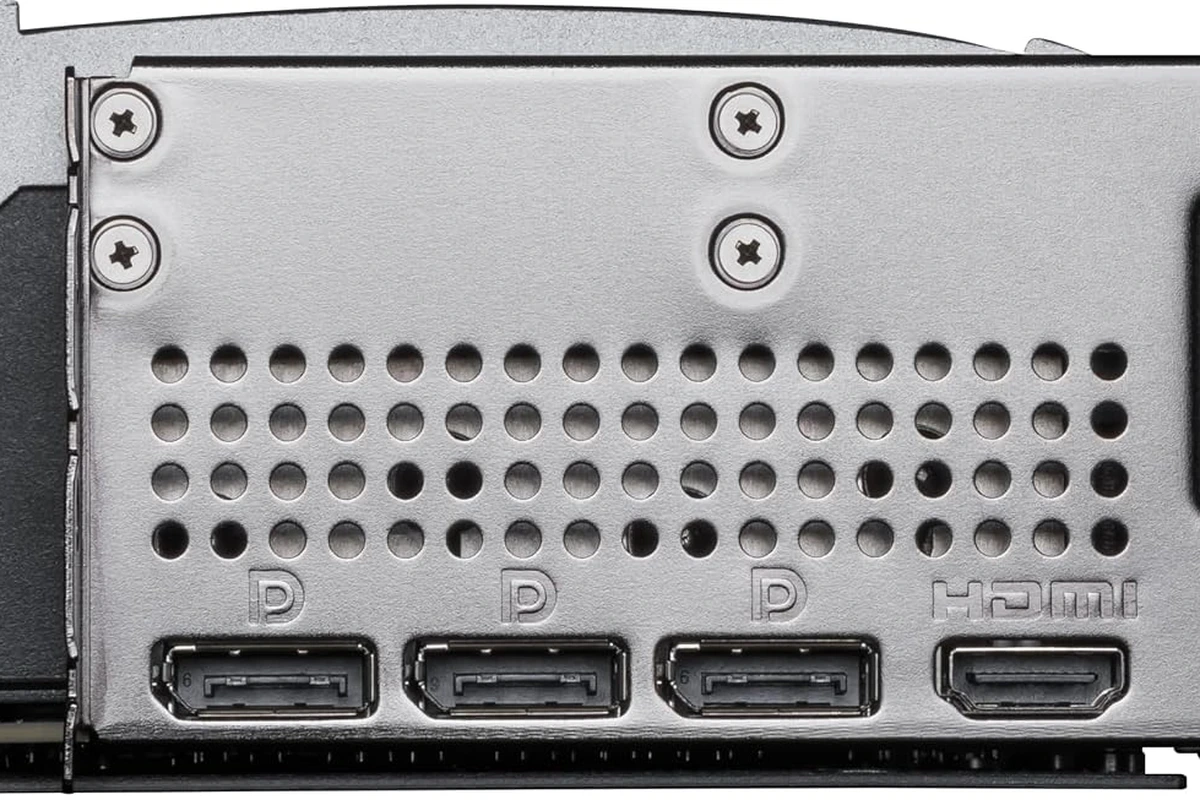

3. Sử dụng màn hình ngoài (External Monitor): Để đạt hiệu năng tối ưu nhất khi dùng eGPU (đặc biệt là qua cổng OCuLink hoặc Thunderbolt), bạn nên xuất hình trực tiếp từ cổng HDMI/DisplayPort của card đồ họa rời ra một màn hình rời bên ngoài. Thao tác này giúp loại bỏ hoàn toàn bước truyền ngược dữ liệu khung hình qua lại màn hình tích hợp của laptop, giúp giảm thêm từ 5% đến 15% hiệu năng bị mất mát.

Các câu hỏi thường gặp (FAQ) kỹ thuật eGPU

1. Tôi có thể dùng eGPU để chơi game ở độ phân giải 4K mượt mà không?

Trả lời: Hoàn toàn được, nếu bạn sử dụng card đồ họa mạnh (như RTX 4070 trở lên) kết hợp với màn hình rời bên ngoài. Tuy nhiên, nếu bạn xuất hình ngược lại màn hình laptop, hiện tượng giật hình (stuttering) có thể xảy ra do băng thông bị bóp nghẹt ở cả hai chiều nhận và gửi dữ liệu hiển thị.

2. Tại sao khi cắm eGPU qua Thunderbolt, máy tính của tôi báo lỗi Code 43 trong Device Manager?

Trả lời: Lỗi Code 43 thường xuất hiện do xung đột trình điều khiển (Driver) giữa GPU tích hợp sẵn trong laptop và eGPU, hoặc do phiên bản BIOS của laptop chưa bật tính năng Thunderbolt Security / PCIe Resource Allocation. Hãy tiến hành cập nhật BIOS và dùng DDU để cài lại sạch driver đồ họa.

3. Giữa eGPU qua Thunderbolt và OCuLink, phương án nào bền hơn cho việc sử dụng lâu dài?

Trả lời: Về độ bền cơ học của cổng kết nối, Thunderbolt sử dụng đầu cắm Type-C có tuổi đời cắm rút cao, nhưng các linh kiện mạch chuyển đổi bên trong dock Thunderbolt phức tạp hơn và dễ sinh nhiệt cao. Trong khi đó, OCuLink có cấu trúc thuần tín hiệu điện tử cơ bản, bền bỉ về hiệu năng nhưng đầu cắm cáp OCuLink thô cứng hơn, đòi hỏi thao tác cắm rút phải cẩn thận, thẳng tay, tránh làm cong các chân tín hiệu vi mạch bên trong đầu cắm SFF-8611.
