Lưới điện hạ thế tại các khu vực đông dân cư hoặc vùng ven đô thị thường xuyên phải đối mặt với tình trạng sụt áp đột ngột, dao động pha và mất điện bất ngờ do quá tải hệ thống. Với một phòng máy Cyber Game hay quán Net kinh doanh quy mô từ 30 đến 100 máy, việc mất điện đột ngột không chỉ làm gián đoạn ván game của khách hàng mà còn tạo ra cú sốc điện cực kỳ nguy hiểm cho các linh kiện đắt tiền như GPU RTX 4070/4080, bo mạch chủ chipset dòng Z/X, và đặc biệt là ổ cứng SSD NVMe chứa dữ liệu hệ thống (No-Disk/Bootrom server).
Là kỹ sư phần cứng tại VietITPro.vn, tôi đã trực tiếp khảo sát và xử lý hàng trăm sự cố phần cứng tại các phòng máy. Nguyên nhân hỏng nguồn, sốc nhiệt SSD và lỗi mainboard phần lớn xuất phát từ việc chủ đầu tư xem nhẹ hệ thống lưu điện hoặc lắp đặt sai cấu hình UPS. Bài viết này sẽ mổ xẻ toàn diện các giải pháp kỹ thuật, cách tính toán tải thực tế, lựa chọn công nghệ UPS và sơ đồ đấu nối chuẩn công nghiệp cho hệ thống quán Net và Cyber Game.
Giải Mã Bài Toán Điện Năng & Rủi Ro Phần Cứng Tại Quán Net
Trước khi bàn đến các thông số của UPS, chúng ta cần phân tích cấu trúc tiêu thụ điện năng thực tế của một hệ thống máy tính chơi game hiệu năng cao dưới góc độ kỹ thuật vi điện tử.
Dòng điện khởi sinh và hệ số công suất (Power Factor)
Một dàn máy chơi game phân khúc trung-cao cấp hiện nay thường sử dụng CPU Intel Core i5/i7 thế hệ 13-14 hoặc AMD Ryzen 7, kết hợp với card đồ họa rời tiêu thụ từ 200W đến 350W khi full load.
- Công suất danh định của nguồn máy tính (PSU) thường dao động từ 650W đến 850W chuẩn 80 Plus Gold/Platinum.
- Khi toàn bộ 50 máy trạm cùng khởi động đồng thời (Cold Boot), dòng điện khởi động (Inrush Current) có thể tăng vọt gấp 1.5 đến 2 lần dòng làm việc bình thường trong chu kỳ mili-giây đầu tiên.
- Hệ số công suất (PF) của các nguồn máy tính hiện đại sử dụng mạch APFC (Active Power Factor Correction) thường đạt từ 0.95 đến 0.99. Tuy nhiên, khi tính toán công suất UPS, nhiều chủ phòng máy lại nhầm lẫn giữa VA (Volt-Ampere) và Watt (W), dẫn đến tình trạng UPS bị quá tải (Overload) và ngắt mạch bảo vệ ngay khi chuyển sang chế độ chạy bằng ắc-quy.
Rủi ro từ lưới điện chập chờn đối với hệ thống Bootrom
Hầu hết các phòng Net hiện nay đều vận hành theo mô hình không ổ cứng (Bootrom), nơi các máy trạm (Client) tải hệ điều hành và dữ liệu game qua mạng LAN từ máy chủ trung tâm (Server Bootrom).
- Máy chủ Bootrom và Switch Core: Đây là trái tim của phòng máy. Nếu máy chủ này sập đột ngột do mất điện, toàn bộ 50-100 máy con đang chơi game sẽ bị treo màn hình xanh (BSOD) hoặc mất kết nối ngột ngạt.
- Ổ cứng Enterprise trên Server: Các ổ cứng SSD NVMe chuyên dụng cho Server Bootrom (như Samsung PM9A3, Intel D7 series) chịu ảnh hưởng nặng nề bởi các lệnh ghi dữ liệu dở dang (In-flight writes) khi nguồn điện ngắt đột ngột. Điều này gây lỗi firmware điều khiển (Controller crash), hỏng bản phân phối hệ điều hành hoặc mất mát dữ liệu cache RAM.
Phân Tích Các Công Nghệ UPS Trên Thị Trường Và Ứng Dụng Thực Tế
Không phải loại UPS nào cũng phù hợp để lắp đặt cho phòng game. Dựa trên cấu trúc mạch điện và nguyên lý hoạt động, UPS được chia thành 3 dòng chính:
Tại sao UPS Online là lựa chọn sống còn cho Server Bootrom?
Nguồn máy tính hiện đại sử dụng mạch Active PFC yêu cầu dạng sóng điện áp đầu vào phải là sóng sin chuẩn (Pure Sine Wave). Nếu bạn sử dụng dòng UPS Offline hoặc Line-Interactive giá rẻ có dạng sóng vuông (Square/Simulated Sine Wave), khi cúp điện xảy ra, sự biến đổi dạng sóng đột ngột sẽ tạo ra sóng hài bậc cao (Harmonics). Điều này làm bộ nguồn của Server hoặc GPU phát ra tiếng kêu rè rè, nóng lên bất thường và dễ làm treo mạch điều khiển nguồn (Super I/O hoặc VRM Controller). UPS Online cung cấp dòng điện xoay chiều được tái tạo hoàn toàn mới từ tầng Inverter, triệt tiêu mọi dao động, sụt áp và xung sét từ lưới điện.
Phương Pháp Tính Toán Công Suất Và Thiết Kế Hệ Thống Lưu Điện Cho Phòng Game
Để tránh lãng phí tiền bạc hoặc mua phải UPS quá tải, chúng ta cần áp dụng công thức tính toán kỹ thuật dựa trên thực tế vận hành của phòng máy.
1. Tính toán tải cho cụm Máy Trạm (Client)
Giả sử phòng game có 40 máy trạm. Mỗi máy sử dụng cấu hình Core i5 13400F + RTX 4060 + Màn hình 27 inch 165Hz.
- Công suất thực tế đo đạc bằng thiết bị Kill A Watt khi máy chạy game nặng (Full load): Khoảng 250W - 280W.
- Hệ số an toàn (Safety Factor) cho phần cứng điện tử: Khuyên dùng hệ số 1.2.
- Công suất tính toán cho 1 máy: .
- Hệ số công suất của UPS (Power Factor của UPS thường là 0.8 hoặc 0.9): Lấy 0.8.
- Công suất VA cần thiết cho 1 máy: .
- Tổng công suất VA cho 40 máy: Do các máy trạm không bao giờ cùng full load 100% liên tục và để tiết kiệm chi phí đầu tư ban đầu, chúng ta thường không lắp UPS cho từng máy trạm cá nhân mà chia thành các cụm (Clusters) hoặc tập trung bảo vệ khu vực Server.
- Lưu ý thực tế: Việc lắp UPS riêng cho từng máy trạm ở quán Net rất tốn kém và khó quản lý ắc-quy. Giải pháp tối ưu nhất là chỉ lắp UPS Online chuyên dụng cho hệ thống Server Bootrom + Switch Core, và trang bị UPS Line-Interactive dòng dung lượng lớn (1000VA - 2000VA) cho từng cụm 5-10 máy trạm để duy trì nguồn điện thêm 5-10 phút, đủ thời gian cho khách hàng lưu lại ván đấu và thoát game an toàn, không bị hỏng file dữ liệu.
2. Tính toán tải cho Server Bootrom và Thiết bị Mạng (Core Switch, Router)
Đây là hệ thống quan trọng nhất cần được bảo vệ bằng UPS Online chuyên dụng.
- Server Bootrom (Chạy 2 nguồn redundant): Tiêu thụ thực tế khoảng 350W - 450W.
- Core Switch (Switch 24 port/48 port Gigabit/10G): Tiêu thụ khoảng 50W - 80W.
- Router cân bằng tải (DrayTek / MikroTik) + Modem quang: Tiêu thụ khoảng 30W.
- Tổng công suất tiêu thụ của cụm Server + Mạng: Khoảng .
- Áp dụng hệ số công suất UPS (0.9): Công suất tối thiểu của UPS cần đạt là .

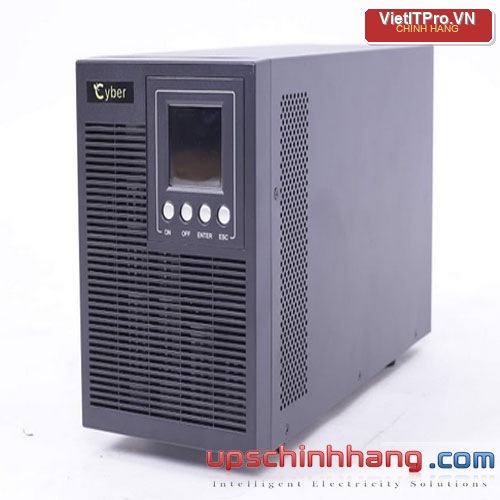

- Lựa chọn thực tế: Nên chọn dòng UPS Online 1KVA (1000VA / 900W) hoặc an toàn hơn là 2KVA (2000VA / 1600W) để có dư địa (Headroom) cho việc nâng cấp thêm ổ cứng hoặc thêm Switch trong tương lai, đồng thời kéo dài thời gian lưu điện (Runtime).
Hướng Dẫn Lắp Đặt, Đấu Nối Và Cấu Hình Thực Tế Tại Phòng Máy
Quy trình thi công lắp đặt hệ thống điện nhẹ và lưu điện cho quán Net đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật điện.
Bước 1: Khảo sát hệ thống điện nguồn hạ thế tại mặt bằng
- Kiểm tra tiết diện dây dẫn từ aptomat tổng (MCCB) vào phòng máy. Tiêu chuẩn dây cấp nguồn cho tủ điện phòng Net tối thiểu phải từ đến .
- Đo đạc điện áp pha (Phase Voltage) và điện áp trung tính (Neutral-Earth Voltage). Điện áp chuẩn phải dao động từ 220V ± 5%. Nếu điện áp giữa trung tính và đất vượt quá 5V, bắt buộc phải thi công lại hệ thống tiếp địa (Earthing System) độc lập cho phòng máy. UPS Online rất nhạy cảm với chất lượng đường tiếp địa; thiếu tiếp địa có thể gây hiện tượng dòng rò trên vỏ máy hoặc kích hoạt mạch bảo vệ lỗi phần cứng của UPS.
Bước 2: Lắp đặt tủ điện phân phối trung tâm (Sub-Distribution Board)
Thiết kế sơ đồ phân phối nguồn điện qua tủ điện chuyên dụng cho phòng Net:
1. Atomat tổng đầu vào (MCB 2 pha hoặc 3 pha tùy quy mô).
2. Thiết bị chống sét lan truyền (Surge Protection Device - SPD Type 2): Bảo vệ toàn bộ hệ thống máy tính trước các cú sét đánh lan truyền trên đường dây điện lực lưới.
3. Mạch Bypass bảo trì (Maintenance Bypass Switch): Đây là kỹ thuật bắt buộc khi lắp đặt UPS cho hệ thống kinh doanh liên tục. Mạch Bypass cơ khí giúp cô lập UPS hoàn toàn khỏi mạch điện mà không làm ngắt nguồn của Server, cho phép kỹ thuật viên tháo dỡ UPS đi bảo dưỡng, thay thế ắc-quy mà quán vẫn hoạt động bình thường bằng nguồn điện lưới.
Bước 3: Đấu nối phần cứng UPS Online
- Cấp nguồn đầu vào (AC Input): Đấu nối dây pha (L), trung tính (N) và dây tiếp địa (PE) từ aptomat nhánh của tủ điện vào ngõ vào (Input Terminal) của UPS theo đúng nhãn dán kỹ thuật. Tuyệt đối không đảo ngược pha L và N đối với một số dòng UPS cao cấp có tích hợp mạch bảo vệ ngược pha.
- Cấp nguồn đầu ra (AC Output): Kéo đường dây từ ngõ ra của UPS phân phối đến ổ cắm của Server Bootrom và các thiết bị mạng cốt lõi. Gắn nhãn rõ ràng: "NGUỒN ƯU TIÊN - UPS SERVER".
- Kết nối tín hiệu giám sát (Smart Card / USB / RS232): Cắm cáp kết nối từ cổng giao tiếp của UPS vào máy chủ Bootrom. Cài đặt phần mềm quản lý nguồn (như ViewPower hoặc PowerPanel Business Edition) trên Server để cấu hình chế độ tự động tắt máy an toàn (Graceful Shutdown) khi dung lượng pin của UPS sụt giảm xuống dưới 15% hoặc khi thời gian mất điện kéo dài quá 10 phút.
Kinh Nghiệm Vận Hành, Bảo Dưỡng Và Xử Lý Sự Cố Thực Tế (Troubleshooting)
Trong quá trình đồng hành cùng các chủ quán Net tại TP.HCM, các kỹ sư tại VietITPro.vn đã đúc kết được những kinh nghiệm xương máu trong việc vận hành và kéo dài tuổi thọ cho hệ thống UPS.
1. Vấn đề nhiệt độ môi trường và vị trí đặt UPS
- Pan bệnh thực tế: Nhiều chủ phòng máy đặt UPS nằm sát dưới sàn nhà, góc khuất ẩm thấp hoặc nhét sâu trong tủ rack Server kín mít không có quạt hút gió cưỡng bức. Kết quả là nhiệt độ môi trường vượt quá 35°C làm dung dịch điện phân trong ắc-quy khô nhanh chóng, dẫn đến phồng rộp bình hoặc sụt giảm dung lượng chỉ sau 6 tháng sử dụng.
- Giải pháp kỹ thuật: Đặt UPS ở nơi khô ráo, thoáng mát, cách mặt đất ít nhất 10cm bằng kệ sắt cố định. Đảm bảo khoảng cách thông gió tối thiểu phía sau quạt tản nhiệt của UPS là 20cm. Nhiệt độ phòng máy lý tưởng để bảo vệ tuổi thọ ắc-quy là từ 20°C đến 25°C.
2. Chu kỳ kiểm tra và thay thế ắc-quy định kỳ
- Ắc-quy axit-chì kín khí (VRLA AGM Battery) sử dụng trong UPS có tuổi thọ thiết kế từ 3 đến 5 năm trong điều kiện lý tưởng. Tuy nhiên, tại môi trường quán Net có tần suất phóng xả điện (Discharge Cycles) do mất điện thường xuyên, tuổi thọ này thường rút ngắn còn 1.5 đến 2 năm.
- Quy trình kiểm tra định kỳ 6 tháng/lần:
- Sử dụng thiết bị đo nội trở chuyên dụng (Battery Impedance Tester) để kiểm tra điện trở trong của từng quả bình. Nếu nội trở tăng quá 30% so với thông số ban đầu của nhà sản xuất, bình đó đã bị lão hóa và cần được thay mới ngay lập tức.
- Thực hiện bài kiểm tra xả tải thực tế (Self-Test / Load Test) bằng cách ngắt aptomat đầu vào của UPS và bấm giờ đo thời gian duy trì tải của hệ thống. Nếu thời gian tụt giảm nghiêm trọng so với biểu đồ chuẩn, cần kiểm tra dòng điện sạc của bo mạch điều khiển (Charger Board).
3. Xử lý các mã lỗi phổ biến trên UPS Online
- Lỗi quá tải (Overload - Mã lỗi E01 hoặc đèn LED đỏ chớp nháy): Xảy ra khi tổng công suất thiết bị cắm vào vượt quá công suất định mức của UPS. Cách khắc phục: Kiểm tra lại danh sách thiết bị phụ tải, loại bỏ các thiết bị ngoại vi không thiết yếu (như quạt máy, đèn sạc, máy in) ra khỏi đường cấp nguồn của UPS.
- Lỗi bo mạch Inverter / Short Circuit: Thường xảy ra do sét đánh trực tiếp hoặc xung điện áp quá lớn từ lưới điện làm cháy cácMOSFET công suất trên tầng nghịch lưu. Cách xử lý: Ngắt ngay aptomat nguồn, không cố gắng khởi động lại thiết bị để tránh làm lan rộng vùng hỏng hóc trên bo mạch chủ của UPS. Liên hệ đội ngũ kỹ thuật chuyên sâu để tiến hành đo đạc, thay thế linh kiện bo mạch (PCB).
Tổng Kết
Đầu tư một hệ thống lưu điện (UPS) chuẩn mực cho quán Net và Cyber Game không phải là khoản chi phí phát sinh vô ích, mà là tấm khiên bảo vệ tài sản phần cứng trị giá hàng trăm triệu đồng của phòng máy. Việc lựa chọn đúng công nghệ UPS Online, tính toán chính xác công suất tải, lắp đặt mạch Bypass bảo trì và thực hiện bảo dưỡng định kỳ sẽ giúp chủ đầu tư loại bỏ hoàn toàn rủi ro sập nguồn bất ngờ, giữ chân game thủ và đảm bảo hoạt động kinh doanh trơn tru, bền vững.
Nếu phòng máy của bạn đang gặp các vấn đề về sụt nguồn, lỗi UPS, hay cần tư vấn thiết kế hệ thống điện hạ thế và lưu điện chuyên sâu tại khu vực TP.HCM, hãy liên hệ ngay với đội ngũ kỹ sư tại VietITPro.vn để được khảo sát và hỗ trợ kỹ thuật tận nơi với độ chính xác và chuyên nghiệp cao nhất.
