Sáng thứ Hai đầu tuần tại văn phòng một doanh nghiệp vừa và nhỏ ở Quận 7, hàng loạt màn hình máy tính bỗng hiển thị giao diện đòi tiền chuộc màu đen kịt, các file tài liệu kế toán .xlsx, .docx đồng thời đổi sang phần mở rộng lạ. Ransomware (mã độc mã hóa tống tiền) đã đột nhập thành công qua một máy trạm nhân viên kinh doanh bị nhiễm trojan, sau đó quét toàn bộ mạng nội bộ (LAN) và vô hiệu hóa mọi dữ liệu chia sẻ trên NAS.
Tại phòng lab của VietITPro.vn, chúng tôi tiếp nhận xử lý hàng chục sự cố thảm khốc như vậy mỗi năm. Nguyên nhân gốc rễ chưa bao giờ nằm ở việc thiếu phần mềm diệt virus, mà nằm ở một tử huyệt kiến trúc mạng kinh điển: Mạng phẳng (Flat Network) – nơi mọi thiết bị từ máy chấm công, máy in, máy trạm nhân viên đến server dữ liệu cốt lõi đều nằm chung một miền phát sóng (Broadcast Domain) và thoải mái "bắt tay" với nhau qua cổng Switch Layer 2 truyền thống.
Khi mã độc đã lọt vào một điểm, nó có thể dùng giao thức ARP, NetBIOS hay SMB để dò tìm và tấn công ngang hàng (Lateral Movement) sang toàn bộ các máy khác chỉ trong vài phút. Để triệt tiêu hoàn toàn khả năng lây lan này, giải pháp duy nhất là cô lập vùng mạng bằng VLAN (Virtual Local Area Network), kiểm soát chặt chẽ luồng đi bằng Định tuyến Layer 3 (Inter-VLAN Routing) và thiết lập các luật tường lửa (Firewall Rules) nguyên tắc Zero Trust ngay tại thiết bị định tuyến trung tâm. Dưới đây là quy trình kỹ thuật thực tế được đúc kết từ hàng trăm dự án triển khai hạ tầng mạng doanh nghiệp của đội ngũ chuyên gia VietITPro.vn.
Giải Phẫu Cơ Chế Lây Lan Của Ransomware Và Điểm Yếu Của Mạng Phẳng
Trước khi thiết kế lại hệ thống, chúng ta phải hiểu rõ cách mã độc di chuyển trong mạng nội bộ. Phần lớn các biến thể Ransomware hiện nay (như LockBit, WannaCry, BlackCat) sau khi thâm nhập máy nạn nhân sẽ thực hiện các bước sau:
1. Quét mạng (Network Discovery): Sử dụng lệnh ARP sweep hoặc quét cổng (Port Scanning) để tìm các IP đang hoạt động trong cùng mạng LAN subnet (ví dụ: 192.168.1.0/24).
2. Khai thác lỗ hổng hoặc dịch vụ yếu: Tấn công trực tiếp vào các cổng dịch vụ chia sẻ mạng phổ biến như SMB (TCP 445), Remote Desktop - RDP (TCP 3389), SSH (TCP 22) hoặc các thư mục chia sẻ không phân quyền (Open SMB Shares).
3. Lây lan ngang hàng (Lateral Movement): Đăng nhập vào các máy tính khác bằng thông tin đăng nhập đã đánh cắp từ bộ nhớ đệm (LSASS dumping) hoặc dùng các công cụ quản trị hệ thống bị lạm dụng (WMI, PsExec).
Trong một mạng phẳng truyền thống, Switch Layer 2 chỉ chuyển tiếp gói tin dựa vào địa chỉ MAC mà không hề quan tâm gói tin đó xuất phát từ đâu và đi đâu. Máy của nhân viên tạp vụ hoàn toàn có thể kết nối trực tiếp đến máy của Giám đốc hay ổ cứng NAS chứa source code công ty qua cổng SMB 445 mà không vấp phải bất kỳ hàng rào kiểm tra nào.
Thiết Kế Kiến Trúc VLAN Đa Tầng Cho Doanh Nghiệp
Để cô lập rủi ro, chúng ta sẽ phân chia mạng vật lý thành các phân vùng logic độc lập (VLAN). Quy chuẩn phân chia tiêu chuẩn do VietITPro.vn khuyến nghị cho các doanh nghiệp vừa và nhỏ bao gồm 4 VLAN chính:
Nguyên tắc đặt tên và quy hoạch IP
Việc quy hoạch dải IP cần tuân thủ tính nhất quán. Số của VLAN nên khớp với một phần octet thứ ba của dải IP (ví dụ: VLAN 20 dùng subnet 192.168.20.0/24) để kỹ thuật viên dễ dàng nhận diện gói tin khi soi log hệ thống.
Cấu Hình Switch Layer 2/3 (Trunking & Access Ports)
Bước tiếp theo là cấu hình trên thiết bị chuyển mạch (Switch). Chúng ta sẽ sử dụng dòng Switch quản lý được (Managed Switch) hỗ trợ chuẩn IEEE 802.1Q để gom các VLAN lại truyền trên một đường cáp vật lý duy nhất (Cổng Trunk) nối giữa Switch và Router/Firewall.
Ví dụ câu lệnh cấu hình trên Switch Cisco / Ruijie / Aruba cơ bản:
kinh nghiệm thực tế từ phòng lab: Hãy luôn cấu hình bật tính năng BPDU Guard và Root Guard trên các cổng Access để tránh việc nhân viên vô tình cắm một chiếc switch dân dụng giá rẻ mang từ nhà lên công ty làm sai lệch mô hình Spanning Tree Protocol (STP), gây sập mạng toàn hệ thống.
Định Tuyến Layer 3 (Inter-VLAN Routing) Trên Firewall/Router Trung Tâm
Khi các VLAN đã được phân tách, các thiết bị ở VLAN 20 (OFFICE-STAFF) sẽ không thể tự động giao tiếp với VLAN 30 (SERVER-DATA) nữa vì chúng nằm ở các miền mạng khác nhau. Để chúng có thể làm việc (ví dụ nhân viên kế toán cần truy cập dữ liệu trên NAS), chúng ta cần thực hiện Định tuyến Layer 3.
Thay vì để Switch Layer 3 định tuyến nội bộ (điều này làm giảm khả năng kiểm soát bảo mật), chuyên gia VietITPro.vn luôn khuyến nghị đẩy toàn bộ luồng định tuyến Inter-VLAN về thiết bị Firewall trung tâm (ví dụ: Fortinet FortiGate,pfSense, Sophos XG hoặc MikroTik). Mô hình này gọi là Router-on-a-Stick hoặc kết nối cổng vật lý riêng biệt, giúp Firewall kiểm tra sâu gói tin (Deep Packet Inspection - DPI) trước khi cho phép hai VLAN trao đổi dữ liệu với nhau.
Khai báo Subnet Gateway trên Firewall (Ví dụ giao diện dòng lệnh pfSense / Linux Router):
Mỗi VLAN sẽ có một địa chỉ IP Gateway nằm trên giao diện ảo (Sub-interface hoặc VLAN Interface) của Firewall:
- Gateway VLAN 10:
192.168.10.1 - Gateway VLAN 20:
192.168.20.1 - Gateway VLAN 30:
192.168.30.1 - Gateway VLAN 40:
192.168.40.1
Thiết Lập Tường Lửa (Firewall Rules) Chống Ransomware Lây Lan
Đây là công đoạn quyết định sống còn. Mặc định, khi vừa cấu hình xong Inter-VLAN Routing, các Firewall thường mở thông thoáng lưu lượng giữa các VLAN để tiện sử dụng. Việc này chẳng khác nào bạn xây tường phòng nhưng lại mở toang tất cả các cửa thông gió.
Chúng ta phải áp dụng nguyên tắc Zero Trust (Không tin tưởng mặc định) và Least Privilege (Đặc quyền tối thiểu) bằng cách thiết lập các quy tắc tường lửa (Firewall Rules) theo nguyên tắc: Chặn tất cả, chỉ cho phép những gì thực sự cần thiết.
Bảng Quy Tắc Tường Lửa Chuẩn (Firewall Rule Matrix)
Cấu hình ví dụ bằng iptables / Firewall Rules cú pháp chung:
Kiểm Tra, Xác Thực Và Vận Hành Hệ Thống Sau Khi Chia VLAN
Sau khi áp dụng cấu hình trên, công đoạn kiểm tra (Validation) đóng vai trò quyết định xem hệ thống có thực sự kín kẽ hay không. Kỹ sư VietITPro.vn luôn thực hiện các bài kiểm tra thực tế sau:
1. Kiểm tra thông mạng (Ping Test):
- Từ máy tính ở VLAN 20 (
192.168.20.x), thử ping sang gateway VLAN 30 (192.168.30.1). Kết quả phải làRequest timed out(do Firewall đã chặn ICMP hoặc phân đoạn mạng được bảo vệ).
2. Kiểm tra cổng dịch vụ (Port Scanning bằng Nmap):
- Chạy lệnh từ một máy trạm bất kỳ trong VLAN 20 quét vào Server NAS (
192.168.30.10):
- Kết quả trả về trạng thái cổng phải là
filteredhoặcclosed. Nếu trạng thái làopen, quy tắc Firewall của bạn đang có lỗi cấu hình.
3. Kiểm tra truy cập nghiệp vụ:
- Đảm bảo các phần mềm kế toán, ERP, máy in vẫn hoạt động bình thường qua các Port đã được cấp phép tường lửa mở.
Những Sai Lầm Phổ Biến Cần Tránh Khi Triển Khai VLAN & Firewall
Dựa trên kinh nghiệm xử lý hàng ngàn ca cứu hộ hệ thống mạng doanh nghiệp tại TP.HCM, VietITPro.vn đúc kết một số lỗi kỹ thuật chết người mà các quản trị viên mạng hay mắc phải:
- Bỏ quên phân vùng VLAN cho thiết bị ngoại vi (IoT): Nhiều công ty đầu tư hệ thống mạng rất chuẩn cho văn phòng nhưng lại cắm camera an ninh, máy chấm công chung vào mạng Switch chính hoặc mạng WiFi nội bộ. Các thiết bị này thường có lỗ hổng bảo mật firmware cũ, trở thành bàn đạp lý tưởng cho hacker xâm nhập.
- Không cô lập giữa các máy tính nhân viên với nhau (Inter-Client Communication): Mặc dù đã chia VLAN 20 cho nhân viên, nhưng trên Switch Layer 2 không bật tính năng Protected Port (Private VLAN / Port Isolation), khiến mã độc vẫn có thể lây lan ngang hàng giữa các máy tính trong cùng một phòng ban qua cổng SMB. Hãy luôn bật tính năng này trên Switch phân phối.
- Dùng mật khẩu mặc định của thiết bị mạng: Thiết bị tường lửa hoặc Switch đặt ở chế độ mặc định (
admin/admin,root/root) sẽ bị mã độc chiếm quyền cấu hình ngay khi lọt vào mạng quản trị.
Các Câu Hỏi Thường Gặp (FAQ) Từ Quản Trị Viên Doanh Nghiệp
1. Chia VLAN có làm giảm tốc độ truyền tải mạng nội bộ (LAN) của doanh nghiệp không?
Trả lời: Hoàn toàn không. Việc chuyển gói tin nội bộ trong cùng một VLAN được thực hiện ở tốc độ phần cứng thuần túy tại Switch Layer 2 (Wire-speed Switching). Chỉ khi các thiết bị ở hai VLAN khác nhau cần giao tiếp với nhau, gói tin mới đi qua Firewall Layer 3. Với các dòng Firewall hiện đại hỗ trợ phần cứng tăng tốc (Hardware Acceleration / ASIC), độ trễ định tuyến này là vô cùng nhỏ (dưới vài mili-giây), không ảnh hưởng đến trải nghiệm làm việc.

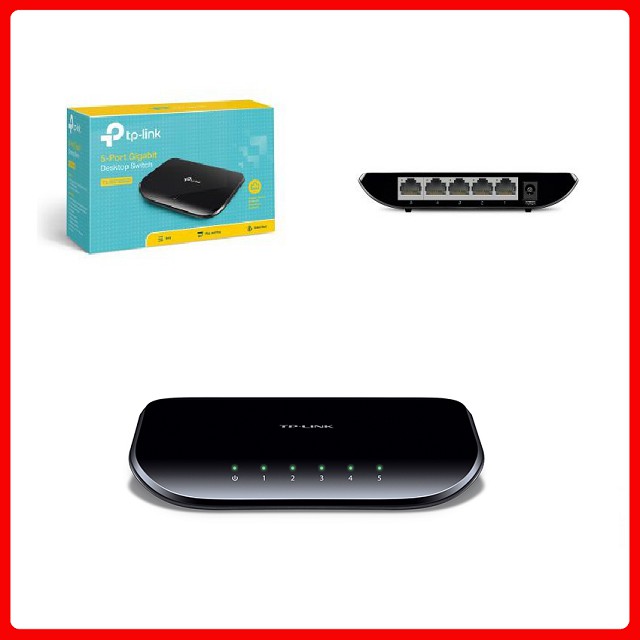

2. Nếu doanh nghiệp đang dùng Switch Layer 2 loại rẻ tiền không hỗ trợ VLAN thì phải làm sao?
Trả lời: Switch Layer 2 không hỗ trợ chuẩn 802.1Q VLAN sẽ không thể phân tách cổng vật lý thành các mạng ảo. Giải pháp duy nhất để bảo mật trong trường hợp này là nâng cấp ít nhất hệ thống Switch trung tâm (Core/Distribution Switch) lên dòng Managed Switch (như Cisco Catalyst, Aruba, Ruijie, MikroTik CRS). Chi phí đầu tư thiết bị này rất thấp so với thiệt hại hàng trăm triệu đồng khi bị Ransomware mã hóa toàn bộ cơ sở dữ liệu.
3. Làm cách nào để các máy tính nhân viên vẫn in được tài liệu khi máy in nằm ở VLAN khác?
Trả lời: Máy in nên được quy hoạch nằm trong VLAN IoT/Printer (VLAN 40). Để nhân viên ở VLAN 20 in được, bạn cần mở ngoại lệ trên Firewall cho phép dải IP của VLAN 20 kết nối đến IP của máy in qua các cổng dịch vụ in ấn chuyên dụng (như Port TCP 9100 cho RAW printing, Port TCP 631 cho IPP), thay vì mở toàn bộ thông thông mạng.
