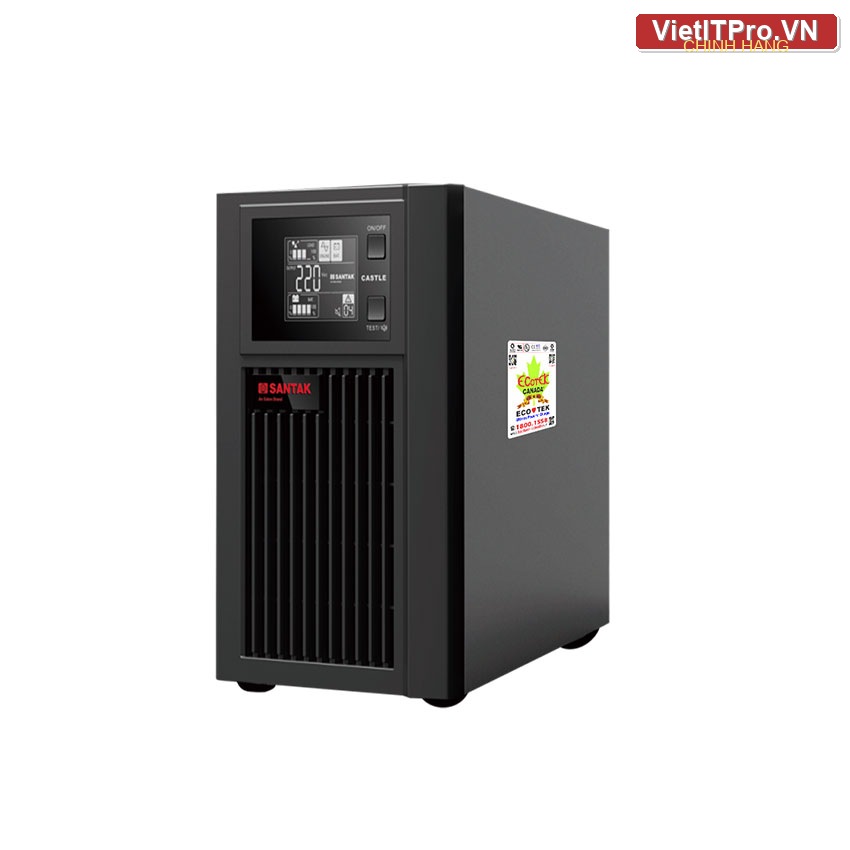

Dòng UPS Santak Online công nghệ True Double Conversion (chuyển đổi kép) gồm các mã Castle C1K (1kVA/900W), C2K (2kVA/1800W) và C3K (2kVA/2700W) là thiết bị cốt lõi trong hệ thống điện dự phòng cho máy chủ, thiết bị y tế và dây chuyền tự động hóa tại Việt Nam. Suốt hơn 10 năm làm nghề sửa chữa bo mạch (PCB) và tư vấn giải pháp nguồn tại VietITPro.vn, tôi nhận thấy phần lớn các ca hỏng hóc bo mạch inverter, nổ IGBT hay phồng rộp tụ điện đều xuất phát từ việc vận hành sai quy trình kỹ thuật.
Bài viết này sẽ đúc kết toàn bộ quy chuẩn vận hành, cấu trúc kỹ thuật thực tế và kinh nghiệm xử lý sự cố đối với bộ ba Santak C1K, C2K và C3K từ góc nhìn của một kỹ sư phần cứng.
Kiến Trúc Phần Cứng Và Nguyên Lý Hoạt Động Cốt Lõi Của Santak Castle C1K - C3K
Hiểu rõ cấu trúc phần cứng bên trong là điều kiện tiên quyết để vận hành đúng cách. Khác với dòng Line-Interactive (giá rẻ, chuyển mạch có độ trễ), các dòng C1K, C2K, C3K hoạt động theo nguyên lý AC-DC-AC liên tục.
Sơ Đồ Khối Và Nhiệm Vụ Từng Tầng Mạch
- Tầng Chỉnh Lưu (Rectifier/PFC): Biến đổi điện áp lưới AC (115V - 300V) thành điện áp DC trung gian (thường dao động quanh mức ± 36VDC đối với C1K dùng 3 ắc-quy 12V, hoặc ± 96VDC đến ± 108VDC đối với C2K/C3K dùng hệ 8 đến 9 ắc-quy). Tầng này tích hợp mạch PFC (Power Factor Correction) giúp hệ số công suất đầu vào đạt , hạn chế tối đa sóng hài trả ngược về lưới.
- Tầng Nạp Ắc-quy (Charger): Mạch sạc thông minh điều khiển bằng vi xử lý, tự động điều chỉnh dòng sạc và điện áp theo nhiệt độ môi trường, chống quá tải và chai bình.
- Tầng Nghịch Lưu (Inverter): Biến đổi điện áp DC trung gian thành nguồn điện AC hình sin chuẩn (Pure Sine Wave) hoàn hảo, tần số ổn định tuyệt đối ở 50Hz/60Hz, sai số điện áp đầu ra dưới 2%.
- Mạch Bypass (Static Bypass & Maintenance Bypass): Mạch chuyển mạch tĩnh tự động đưa điện lưới trực tiếp ra tải khi UPS gặp sự cố quá tải nặng hoặc lỗi tầng Inverter, đảm bảo thiết bị không bị sập nguồn đột ngột.
Bảng So Sánh Thông Số Kỹ Thuật Chi Tiết
Quy Trình Lắp Đặt Và Khởi Động Thiết Bị (Cold Start & Line Start)
Một lỗi cực kỳ phổ biến khiến kỹ sư hiện trường làm cháy tầng nguồn ngay trong lần đóng điện đầu tiên là không kiểm tra kỹ hệ thống tiếp địa (Ground) và thứ tự pha, đặc biệt là với hệ thống điện 3 pha chia nhánh cho nhiều UPS công suất lớn.
Kiểm Tra Hạ Tầng Trước Khi Đóng Điện
1. Đo điện áp lưới: Dùng đồng hồ VOM kiểm tra điện áp pha-trung tính (L-N) phải nằm trong khoảng 190V - 240V AC. Kiểm tra điện áp giữa trung tính và địa (N-G) phải nhỏ hơn 2V AC. Nếu N-G quá cao, dòng rò sẽ làm treo vi xử lý hoặc gây nhiễu loạn ADC đọc tín hiệu trên bo mạch điều khiển.
2. Kiểm tra tiết diện cáp nguồn:
- C1K: Sử dụng cáp nguồn tối thiểu .
- C2K: Sử dụng cáp nguồn tối thiểu .
- C3K: Sử dụng cáp nguồn tối thiểu để tránh sụt áp trên đường dây khi tải đạt đỉnh.
3. Kiểm tra CB (Circuit Breaker): Đảm bảo aptomat tổng cấp nguồn cho UPS có dòng định mức phù hợp (C1K dùng CB 10A-16A, C2K dùng CB 16A-20A, C3K dùng CB 20A-25A).
Các Bước Khởi Động Chuẩn Kỹ Thuật

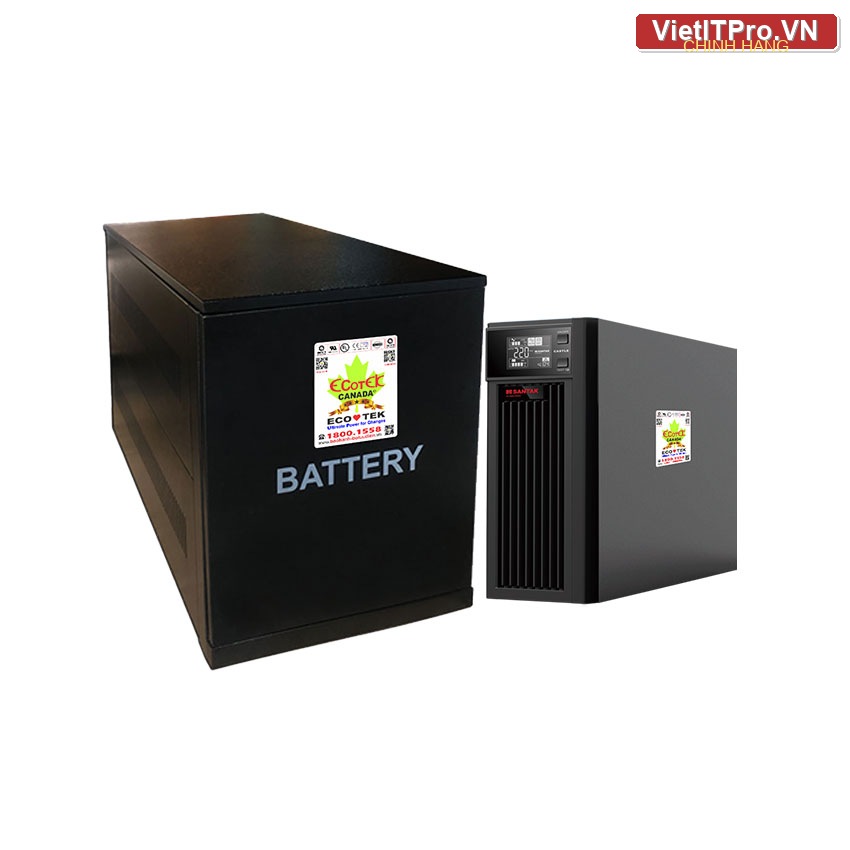

Bước 1: Kết nối ắc-quy ngoài (Nếu sử dụng dòng Extended Runtime - bản H/S)
Cắm giắc cắm DC từ tủ bình ắc-quy ngoài vào cổng kết nối phía sau thân máy C2K/C3K. Lưu ý tuyệt đối không cắm ngược cực (+ nối với -, - nối với +), thao tác này sẽ làm nổ tức thì các Mosfet mạch sạc và cầu chì DC bên trong.
Bước 2: Cấp nguồn lưới (AC Input)
Đóng aptomat cấp nguồn lưới vào cho UPS. Màn hình LCD/LED sẽ sáng lên, quạt tản nhiệt hú nhẹ trong 3-5 giây để kiểm tra phần cứng. Lúc này UPS đang ở chế độ Standby Mode (Chế độ chờ), nguồn điện lưới qua mạch sạc để nuôi ắc-quy nhưng chưa cấp ra ngõ ra (Output).
Bước 3: Bật nguồn UPS (Power ON)
Nhấn và giữ nút ON / Manual On / Test trên mặt điều khiển khoảng 1.5 đến 2 giây cho đến khi nghe tiếng tiếp relay "tạch", còi kêu một tiếng bíp dài. Màn hình chuyển sang hiển thị biểu tượng Online Mode (hình ziczac hoặc sơ đồ khối khép kín từ lưới qua Inverter ra tải).
Bước 4: Kiểm tra ngõ ra trước khi cắm tải
Dùng đồng hồ đo điện áp tại các ổ cắm ngõ ra (Output socket) hoặc thanh đấu nối (Terminal block phía sau C2K/C3K), đảm bảo điện áp ổn định ở mức 220V AC ± 1%. Sau đó mới tiến hành cắm các thiết bị tải (Server, Switch, tủ điều khiển) vào UPS.
Vận Hành Hằng Ngày Và Các Chế Độ Làm Việc Cần Lưu Ý
Trong quá trình vận hành tại các trung tâm dữ liệu hoặc nhà máy, UPS Santak C1K-C3K sẽ tự động chuyển đổi qua lại giữa các chế độ tùy thuộc vào tình trạng lưới điện.
1. Chế Độ Online (Normal Mode)
Đây là trạng thái hoạt động lý tưởng nhất. Nguồn điện lưới được lọc sạch hoàn toàn qua tầng chỉnh lưu và nghịch lưu. Tải luôn nhận được nguồn điện sạch, không có nhiễu xung, không có sụt áp dù lưới ngoài sụt giảm xuống 115V AC.
2. Chế Độ Ắc-quy (Battery Mode)
Khi điện áp lưới mất hoàn toàn hoặc vượt quá ngưỡng an toàn (>300V hoặc <115V), UPS lập tức chuyển sang chế độ lấy năng lượng từ ắc-quy thông qua mạch Boost Converter và Inverter.
- Dấu hiệu nhận biết: Còi tản nhiệt kêu ngắt quãng (4 giây/lần), biểu tượng pin sáng trên màn hình.
- Lưu ý kỹ thuật: Không được cắm thêm tải mới khi UPS đang chạy bằng bình. Hãy tiến hành lưu dữ liệu và tắt các thiết bị không quan trọng để kéo dài thời gian dự phòng.
3. Chế Độ Bypass (Bypass Mode)
Chế độ này kích hoạt khi:
- UPS bị quá tải vượt quá giới hạn thiết kế (ví dụ quá tải 110% trong thời gian dài, hoặc quá tải 150% tức thời).
- Tầng Inverter gặp sự cố phần cứng (chập IGBT, lỗi lệch pha DC bus).
- Người vận hành chủ động kích hoạt chế độ bảo trì thông qua phần mềm hoặc công tắc cơ khí (Maintenance Bypass Switch).
Quy Trình Bảo Dưỡng Định Kỳ (Preventive Maintenance)
Tại VietITPro.vn, hơn 60% trường hợp mang máy đến sửa chữa là do người dùng bỏ qua công tác bảo dưỡng định kỳ, dẫn đến việc bụi bẩn tích tụ gây ẩm mốc, hoặc bình ắc-quy bị khô dung dịch gây phồng rộp, nổ bình.
Lịch Trình Bảo Dưỡng Khuyến Nghị
Tiêu Chuẩn Đánh Giá Và Thay Thế Ắc-quy
Ắc-quy kín khí không cần bảo dưỡng (VRLA AGM) dùng cho Santak Castle có tuổi thọ thiết kế từ 3-5 năm (trong điều kiện nhiệt độ chuẩn 25°C).
- Nếu nhiệt độ phòng tăng lên 35°C, tuổi thọ bình ắc-quy sẽ giảm đi một nửa.
- Dấu hiệu cần thay thế ngay:
- Thùng bình ắc-quy bị phồng, biến dạng (dấu hiệu sạc quá áp hoặc bình đã bị sulfat hóa nặng).
- Nội trở bình tăng cao hơn 30% so với giá trị ban đầu xuất xưởng.
- Khi chuyển sang chế độ Battery Mode, UPS sập nguồn ngay lập tức hoặc thời gian lưu điệnụt giảm nghiêm trọng (dưới 30% thời gian thiết kế).
Chẩn Đoán Và Xử Lý Sự Cố Thực Tế (Troubleshooting)
Dưới đây là các mã lỗi (Fault Code) và pan bệnh thực tế thường gặp nhất trên dòng Santak Castle C1K, C2K, C3K cùng hướng xử lý chuyên sâu từ kỹ sư phần cứng bo mạch (PCB).
1. Lỗi Hỏng Tầng Inverter (Mã Lỗi Thường Hiển Thị: Fault 00 - 05 hoặc Treo Đèn Đỏ)
- Triệu chứng: Khi bật nguồn, máy kêu tít dài, đèn đỏ sáng rực, ngõ ra mất điện hoàn toàn hoặc tự động chuyển sang chế độ Bypass.
- Nguyên nhân kỹ thuật: Chập cháy các linh kiện công suất IGBT (ví dụ: dòng FGH40N60, GT50JR22) trên bo mạch Inverter do tải có dòng khởi động quá lớn (động cơ điện, máy nén khí) hoặc sét đánh lan truyền từ đường cấp nguồn.
- Hướng xử lý:
1. Ngắt toàn bộ nguồn điện lưới và ắc-quy.
2. Tháo vỏ máy, kiểm tra bằng đồng hồ vạn năng ởang chế độ đo thông mạch tại các chân của IGBT, diode tầng nghịch lưu.
3. Thay thế các linh kiện hỏng, kiểm tra lại mạch driver cách ly (IC quang HCPL-3120 hoặc tương đương) trước khi cấp nguồn thử nghiệm qua đèn hạn chế dòng (Dimmer bulb test) để tránh nổ lần hai.
2. Lỗi Ắc-quy Yếu Hoặc Hỏng Mạch Sạc (Battery Fault / Charger Failure)
- Triệu chứng: Màn hình nhấp nháy biểu tượng ắc-quy dù điện lưới ổn định, còi kêu tít tít liên tục hoặc máy không chịu lưu điện khi mất lưới.
- Nguyên nhân kỹ thuật: Đứt cầu chì bảo vệ mạch DC, hỏng IC điều khiển mạch sạc, hoặc một trong các bình ắc-quy bên trong bị đứt mạch nội bộ (open cell).
- Hướng xử lý:
1. Đo điện áp tổng của chuỗi ắc-quy. Đối với C1K, tổng áp phải đạt xấp xỉ 36V - 39V DC khi đang sạc. Đối với C2K/C3K, tổng áp phải đạt từ 96V - 108V DC.
2. Đo điện áp từng bình đơn lẻ (12V). Nếu có bình sụt áp dưới 10.5V hoặc đo không lên áp, bình đó đã hỏng và cần thay thế đồng bộ cả bộ (không nên thay lẻ 1 bình cũ với bình mới vì sẽ làm lệch dòng sạc).
3. Kiểm tra các mosfet và diode trên bo mạch sạc nếu tổng áp sạc bằng 0V.
3. Lỗi Quá Nhiệt (Overtemperature - Fault Code liên quan đến nhiệt độ)
- Triệu chứng: Máy tự động ngắt ngõ ra, màn hình hiển thị mã lỗi quá nhiệt.
- Nguyên nhân kỹ thuật: Quạt tản nhiệt bị kẹt bụi, khô dầu bạc đạn dẫn đến tốc độ quay chậm; hoặc khe tản nhiệt phía sau bị bị kín bởi vật cản; phòng đặt UPS không có điều hòa, nhiệt độ vượt quá 40°C.
- Hướng xử lý: Vệ sinh, tra dầu hoặc thay thế quạt tản nhiệt mới đúng chủng loại (quạt DC dòng cao, tốc độ vòng quay lớn). Đảm bảo không gian xung quanh UPS thoáng đãng, khoảng cách từ mặt sau UPS đến tường tối thiểu 30cm.
Các Câu Hỏi Thường Gặp (FAQ) Về Vận Hành Santak Castle C1K - C3K
1. Có thể cắm tải là máy in laser hoặc máy photo vào UPS Santak Online C2K/C3K được không?
Trả lời: TUYỆT ĐỐI KHÔNG NÊN. Máy in laser và máy photocopy sử dụng bộ phận sấy nhiệt (fuser heater) tiêu thụ công suất cực lớn khi khởi động (thường gấp 3 đến 5 lần công suất danh định). Dù công suất danh định của máy in chỉ là 1000W, dòng khởi động đột ngột của nó có thể đạt tới 3000W - 5000W, vượt quá khả năng chịu tải tức thời của UPS C2K/C3K, dẫn đến sập nguồn hoặc nổ mạch Inverter ngay lập tức. Hãy dùng nguồn điện lưới trực tiếp cho các thiết bị sinh nhiệt này.
2. Khi không sử dụng văn phòng trong kỳ nghỉ dài ngày (tết, cuối tuần), có nên tắt hoàn toàn UPS không?
Trả lời: Có. Nếu văn phòng nghỉ dài ngày và không có thiết bị nào cần duy trì nguồn điện, bạn nên tắt UPS bằng cách nhấn nút tắt nguồn trên mặt máy, sau đó ngắt luôn aptomat cấp nguồn lưới đầu vào và ngắt cầu dao kết nối ắc-quy (đối với bản mở rộng). Thao tác này giúp bảo vệ thiết bị trước các sự cố sét đánh lan truyền khi không có người trực, đồng thời kéo dài tuổi thọ linh kiện điện tử.
3. Tại sao quạt tản nhiệt của Santak C1K/C2K/C3K luôn quay tốc độ cao kể cả khi tải rất nhỏ?
Trả lời: Khác với dòng Line-Interactive quạt chỉ quay khi chạy bình hoặc khi quá nhiệt, các dòng UPS True Online như Santak Castle luôn duy trì hoạt động của tầng chỉnh lưu và nghịch lưu 24/7 để xử lý nguồn điện. Do đó, nhiệt lượng sinh ra trên các tản nhiệt công suất bên trong là liên tục, đòi hỏi quạt tản nhiệt phải hoạt động liên tục để giải nhiệt. Đây là thiết kế tiêu chuẩn kỹ thuật, không phải là lỗi phần cứng.
Lời Kết Từ Kỹ Sư VietITPro
Việc vận hành đúng quy chuẩn kỹ thuật không chỉ giúp bộ lưu điện Santak Online Castle C1K, C2K, C3K hoạt động bền bỉ, phát huy tối đa hiệu suất 90% công suất thiết kế mà còn tiết kiệm hàng triệu đồng chi phí sửa chữa bo mạch, thay thế linh kiện đắt đỏ. Hãy luôn tuân thủ nguyên tắc: Kiểm tra hạ tầng - Vận hành đúng bước - Bảo dưỡng định kỳ - Không quá tải.
Nếu thiết bị của bạn gặp các sự cố phức tạp liên quan đến vi mạch, cháy nổ tầng công suất hoặc cần tư vấn giải pháp nguồn dự phòng chuyên sâu, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia tại VietITPro.vn để được hỗ trợ kiểm tra và xử lý bằng các thiết bị đo lường chuyên dụng chuẩn xác nhất.
