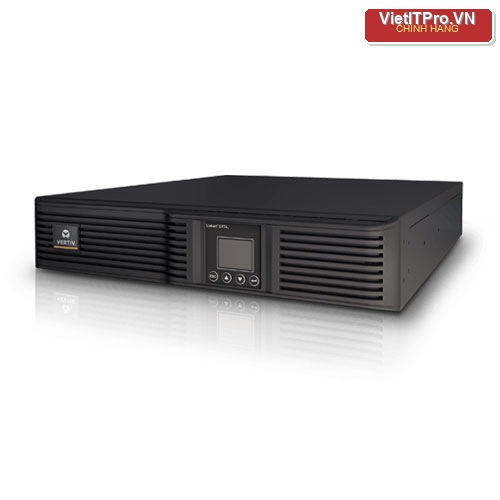

Là một kỹ sư phần cứng phụ trách khối phần cứng và vi mạch tại VietITPro.vn, tôi đã tiếp nhận hàng trăm ca sửa chữa dòng UPS online Vertiv Liebert GXT4 (từ các dòng 1kVA, 2kVA đến 3kVA) phục vụ cho hệ thống server, thiết bị y tế và tủ rack viễn thông. Dòng GXT4 sử dụng cấu trúc chuyển đổi kép trực tuyến (Online Double Conversion) với nền tảng vi điều khiển DSP (Digital Signal Processor) và dàn IGBT công suất chịu tải cao. Tuy nhiên, đi kèm với độ bền và hiệu suất cao là hệ thống chẩn đoán lỗi cực kỳ nhạy cảm.
Bài viết này sẽ đúc kết toàn bộ kinh nghiệm thực tế tại phòng lab VietITPro.vn, phân tích chi tiết bảng mã lỗi, nguyên nhân gốc rễ và quy trình đo đạc, sửa chữa chuyên sâu dành cho kỹ thuật viên và quản trị viên hệ thống.
1. Kiến Trúc Cảnh Báo và Cơ Chế Tự Bảo Vệ Trên Liebert GXT4
Trước khi đi vào các mã lỗi cụ thể (Fault Codes), chúng ta cần hiểu cách bộ nguồn này giao tiếp với người vận hành. GXT4 phân biệt rõ ràng giữa hai trạng thái:
- Cảnh báo (Alarm/Warning): UPS vẫn duy trì hoạt động bình thường hoặc chuyển sang chế độ Bypass nhưng LED nhấp nháy, còi kêu ngắt quãng. Thường do quá tải nhẹ, nhiệt độ cao, hoặc ắc-quy sắp cạn/lão hóa.
- Lỗi hệ thống (Fault/Trip): UPS lập tức ngắt ngõ ra inverter (Zero Output), chuyển hoàn toàn sang chế độ tắt khép kín hoặc ngắt nguồn hoàn toàn (Hard Shutdown) để bảo vệ tầng công suất và thiết bị tải. Màn hình LCD hiển thị mã lỗi dạng chữ và số (ví dụ:
E-01,E-13...).
Khi tiếp cận một chiếc GXT4 lỗi, bước đầu tiên của kỹ thuật viên VietITPro.vn không bao giờ là cắm điện ngay, mà luôn là sử dụng đồng hồ vạn năng đo tổng trở (Resistance Mode) tại các chân G-D-S của mosfet và C-E của IGBT để loại trừ tình trạng chập cháy phần cứng nặng trước khi cấp nguồn AC.
2. Bảng Phân Tích Chi Tiết Các Mã Lỗi Thường Gặp Và Giải Pháp Xử Lý Thực Tế
Dưới đây là bảng đối chiếu tổng hợp các mã lỗi phổ biến nhất trên Vertiv Liebert GXT4, được trích xuất từ tài liệu service manual nội bộ và kinh nghiệm xử lý thực tế tại trung tâm:
3. Phân Tích Chuyên Sâu Các Pan Bệnh Nặng Và Quy Trình Sửa Chữa Cấp Vi Mạch
Pan 1: Lỗi E-01 (DC Bus Overvoltage) khi chuyển sang chế độ Inverter
Triệu chứng: Khi cắm điện lưới, UPS chạy ở chế độ Bypass bình thường. Ngay khi bấm nút bật để chuyển sang chế độ Online (Inverter), màn hình lập tức nhảy lỗi E-01 và ngắt điện ngõ ra.
Phân tích kỹ thuật:
- Mạch PFC trên GXT4 có nhiệm vụ nâng điện áp từ ắc-quy (hoặc từ mạch chỉnh lưu lưới) lên mức điện áp DC Bus ổn định (thường khoảng đến ).
- Khi xảy ra lỗi E-01, điện áp DC Bus vọt quá ngưỡng bảo vệ phần cứng (thường >430VDC).
- Nguyên nhân phổ biến tại VietITPro.vn:
1. Đứt hoặc khô chân điện trở hồi tiếp áp (Voltage Feedback Resistors) nằm trên nhánh chia áp của đường DC Bus. Các điện trở dán (SMD resistors) này thường có trị số lớn, bị suy giảm giá trị do nhiệt độ lâu ngày.
2. Lỗi IC điều khiển PWM của tầng PFC hoặc mất dao động tín hiệu từ chip DSP.
3. Tụ lọc nguồn DC Bus bị khô hoặc giảm dung lượng nghiêm trọng, gây ra hiện tượng dao động biên độ lớn khi có tải dung.
Quy trình xử lý tại VietITPro.vn:
- Bước 1: Xả hoàn toàn điện áp tồn dư trên tụ DC Bus (dùng điện trở xả công suất lớn để bảo vệ đồng hồ đo và linh kiện).
- Bước 2: Đo kiểm tra cụm điện trở chia áp DC Bus (thường là dạng trở gốm công suất hoặc chuỗi trở SMD mắc nối tiếp). Thay thế toàn bộ cụm này bằng trở chính xác dung sai 1% nếu phát hiện sai lệch trị số >5%.
- Bước 3: Kiểm tra các tầng cách ly quang (Optocoupler như TLP250 hoặc HCPL-3120) điều khiển cách ly cho khối driver IGBT.
- Bước 4: Cấp nguồn dòng thấp (qua bóng đèn bulb test) để test dao động bằng dao động ký (Oscilloscope) trước khi đóng điện lưới trực tiếp.
Pan 2: Lỗi E-05 (Overtemperature) và Quạt Tản Nhiệt Chạy Hú Liên Tục
Triệu chứng: UPS báo lỗi E-05 sau khoảng 5 đến 15 phút vận hành có tải, hoặc quạt tản nhiệt hú max công suất liên tục ngay cả khi máy mới khởi động nguội.
Phân tích kỹ thuật:
- Dòng GXT4 sử dụng hệ thống quạt kép điều tốc thông minh dựa trên nhiệt độ đo được từ cảm biến NTC áp sát vào phiến tản nhiệt của khối IGBT và biến áp cách ly/cuộn cảm PFC.
- Khi cảm biến NTC bị đứt mạch (open circuit) hoặc chạm chập, vi xử lý nhận được tín hiệu sai lệch (báo nhiệt độ lên tới 100°C - 150°C), từ đó kích quạt chạy tối đa và ra lệnh ngắt máy để bảo vệ.
Quy trình xử lý tại VietITPro.vn:
- Kiểm tra điện trở của cảm biến NTC ở nhiệt độ phòng (25°C), thường dao động từ 10kΩ đến 50kΩ. Nếu đồng hồ đo hiển thị OL (Open Loop) hoặc 0$Ω$, tiến hành thay thế cảm biến NTC mới.
- Kiểm tra tầng transistor đệm kéo/đẩy (Totem Pole driver) điều khiển tốc độ quạt trên bo nguồn. Nhiều trường hợptransistor dạng dán (như cặp Q8, Q9 mã MMBT5551/MMBT5401) bị chết đánh thủng CE khiến nguồn cấp quạt bị ghim ở mức 12V cố định hoặc mất áp điều tốc PWM.
Pan 3: Lỗi E-13 & Nổ Cầu Chì (Fuse) Đầu Vào Hoặc IGBT Chập
Triệu chứng: Cắm điện lưới, MCB (aptomat) tổng nhảy hoặc cầu chì nguồn chính trên bo mạch nổ đét, máy hoàn toàn mất nguồn hoặc báo lỗi E-13 ngay khi khởi động.
Phân tích kỹ thuật:
- Đây là pan bệnh phần cứng nặng nhất (Hard Failure). Nguyên nhân chủ yếu do sét đánh lan truyền qua đường điện lưới, sụt áp nguồn đột ngột, hoặc do tầng công suất IGBT bị đánh thủng do quá tải ngắn mạch dài ngày không được ngắt kịp thời.
- Khi kiểm tra bằng thang đo thông mạch (Buzzer Mode), các chân C-E hoặc G-S của IGBT đo được thông mạch 0$Ω$, đồng thời cầu chì kính/cầu chì sứ ngắt mạch.
Quy trình xử lý tại VietITPro.vn:
- Bước 1: Tháo rời bo mạch công suất (Power Board) ra khỏi khung vỏ. Vệ sinh sạch sẽ muội than bằng dung dịch chuyên dụng IPA (Isopropyl Alcohol).
- Bước 2: Hút chân và nhấc toàn bộ các sò IGBT chết ra ngoài.
- Bước 3: Kiểm tra kỹ lưỡng các linh kiện xung quanh IGBT gồm: Điện trở cổng (Gate resistor - thường là 10$Ω$ đến 47$Ω$), diode zener bảo vệ cực Gate, và quan trọng nhất là IC Driver (ví dụ: IRS21844, IR2110...). Kinh nghiệm thực tế cho thấy 90% thợ mới thay IGBT mới vào mà không thay IC Driver và trở cổng sẽ dẫn đến hiện tượng nổ lại ngay lập tức khi bật nguồn.
- Bước 4: Thay thế đồng bộ cặp IGBT chính hãng (ưu tiên các mã chịu dòng cao, tốc độ chuyển mạch nhanh từ các thương hiệu lớn như Fairchild/ON Semiconductor hoặc Infineon).
- Bước 5: Test tải giả bằng tải trở thuần qua hệ thống cách ly biến áp biến đổi (Variac) để kiểm tra dòng rò và biên độ xung kích Gate trước khi bàn giao cho khách.
4. Kiểm Tra và Bảo Dưỡng Khối Bình Ắc-Quy (Battery Management System trên GXT4)
Nhiều trường hợp UPS Liebert GXT4 báo lỗi sạc (Charger Fault) hoặc không lưu điện khi mất điện lưới không hẳn do bo mạch hỏng, mà bắt nguồn từ khối ắc-quy bên trong.
Đặc tính kỹ thuật khối ắc-quy GXT4:
- Model 1kVA: Sử dụng 3 bình ắc-quy 12V mắc nối tiếp (36VDC). Điện áp sạc nổi (Float Charging Voltage) chuẩn là khoảng 40.5VDC đến 41.2VDC.
- Model 2kVA / 3kVA: Sử dụng 6 bình ắc-quy 12V mắc nối tiếp (72VDC). Điện áp sạc nổi chuẩn từ 81.0VDC đến 82.4VDC.
Pan bệnh sạc và cách khắc phục:
1. Ắc-quy bị phù, khô dung dịch: Do bo mạch sạc bên trong GXT4 duy trì dòng sạc đệm liên tục, nếu môi trường đặt UPS nóng (>35°C), bình ắc-quy rất dễ bị mất nước, dẫn đến nội trở (Internal Resistance - IR) tăng cao.
- Khắc phục: Đo nội trở từng bình bằng máy đo chuyên dụng (Battery Tester). Nếu nội trở vượt quá 20mΩ (với bình 7Ah/9Ah), bắt buộc phải thay thế đồng bộ nguyên bộ bình mới. Tuyệt đối không ghép nối trộn lẫn bình cũ và bình mới vì sẽ gây hiện tượng lệch áp, làm phù bình mới rất nhanh.
2. Lỗi mạch sạc trên bo nguồn (Charger Circuit Failure):
- Triệu chứng: Điện áp đo tại cực sạc của UPS bằng 0V hoặc quá cao (>90V đối với hệ 72V), làm sôi bình ắc-quy.
- Khắc phục: Kiểm tra cuộn cảm lọc nguồn sạc, IC ổn áp nguồn sạc, và các mosfet đóng cắt mạch sạc PWM.
5. Kinh Nghiệm Vận Hành, Bảo Dưỡng Phòng Ngừa (Preventive Maintenance)
Để tối ưu hóa tuổi thọ của bộ lưu điện Vertiv Liebert GXT4 và hạn chế tối đa các mã lỗi phần cứng ngặt nghèo, đội ngũ kỹ thuật VietITPro.vn khuyến nghị các quản trị viên hệ thống CNTT tuân thủ nghiêm ngặt các quy tắc sau:
1. Định kỳ vệ sinh hệ thống gió: Tối thiểu 6 tháng/lần, tiến hành hút bụi toàn bộ khe tản nhiệt và cánh quạt. Bụi bẩn tích tụ lâu ngày kết hợp với độ ẩm tại TP.HCM tạo thành lớp màng dẫn điện nhẹ, gây phóng điện bề mặt (Flashover) trên các chân linh kiện cao áp của tầng PFC.
2. Kiểm tra môi trường đặt máy: UPS GXT4 cần được đặt trong phòng máy lạnh tiêu chuẩn (nhiệt độ từ 22°C - 25°C, độ ẩm < 60%). Nhiệt độ môi trường tăng thêm 10°C sẽ làm giảm một nửa tuổi thọ của ắc-quy chì kín khí (VRLA).
3. Thực hiện xả tải định kỳ (Battery Discharge Test): 3 tháng/lần, cho hệ thống chạy bằng nguồn ắc-quy thực tế (rút nguồn điện lưới chính) khoảng 10-15 phút để kiểm tra dung lượng thực tế của bình, tránh tình trạng "bình ảo" (hiện tượng bình đủ điện áp tĩnh nhưng sụt áp ngay khi có tải nặng).
6. Giải Đáp Thắc Mắc Thực Tế (FAQ)
Câu hỏi 1: Tại sao chiếc GXT4 của tôi cắm điện lưới vào không lên nguồn gì cả, màn hình tối thui, quạt không quay?
> Trả lời: Đây là dấu hiệu hỏng khối nguồn phụ (Auxiliary Power Supply) chuyên cấp nguồn nuôi cho chip vi xử lý (DSP) và màn hình hiển thị. Nguyên nhân thường do nổ IC nguồn cấp trước (thường dùng các dòng chip PWM tích hợp MOSFET như Viper, TNY, hoặc LinkSwitch), hoặc đứt cầu chì đầu vào mạch nguồn phụ. Kỹ thuật viên cần kiểm tra kỹ khu vực góc trái của bo nguồn chính nơi có biến áp xung nhỏ.
Câu hỏi 2: UPS báo lỗi liên tục dù đã thay bình ắc-quy mới tinh, nguyên nhân do đâu?
> Trả lời: Có hai nguyên nhân chính: Thứ nhất, sau khi thay bình mới, bộ nhớ EEPROM của UPS chưa được cập nhật lại thông tin trạng thái ắc-quy hoặc mạch đo điện áp (Battery Voltage Divider) bị sai số do điện trở hồi tiếp bị già hóa. Thứ hai, dòng sạc của máy gặp vấn đề (mạch sạc không hoạt động), dẫn đến bình mới nhanh chóng bị xả kiệt điện và tiếp tục báo lỗi. Cần dùng phần cứng chuyên dụng hoặc lệnh service để hiệu chuẩn (calibrate) lại mức điện áp ắc-quy trên GXT4.
Câu hỏi 3: Có nên tự sửa chữa bo mạch GXT4 tại văn phòng công ty không?
> Trả lời: Tuyệt đối không khuyến cáo. Dòng GXT4 sử dụng công nghệ Online với tầng điện áp DC Bus lên tới gần 400VDC và điện áp ắc-quy dải cao. Dòng điện ngắn mạch từ tụ lọc cực kỳ lớn, có thể gây bỏng nặng, giật điện nguy hiểm đến tính mạng hoặc làm cháy nổ lan rộng toàn bộ bo mạch nếu không có thiết bị đo đạc chuyên dụng (như máy hiện sóng cách ly, tải giả, biến áp cách ly). Hãy mang thiết bị đến các trung tâm sửa chữa chuyên sâu như VietITPro.vn để được kiểm tra trên các trang thiết bị phòng lab đạt chuẩn.
