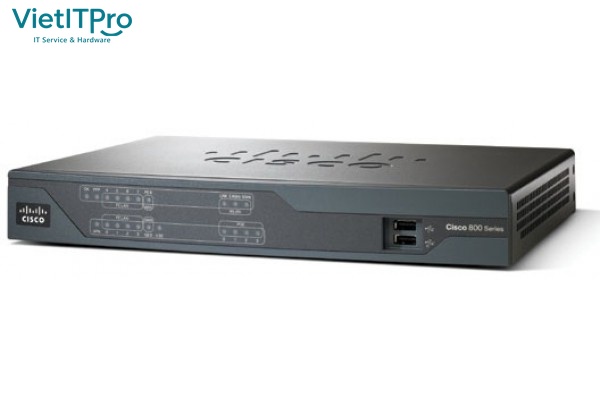

Trong phân khúc định tuyến dành cho văn phòng chi nhánh nhỏ, chuỗi máy rút tiền tự động ATM ngân hàng, trạm thu phí giao thông và các ki-ốt tự phục vụ ngoài trời, dòng sản phẩm Cisco 800 Series Integrated Services Router (ISR) (tiêu biểu như Cisco 881, 887, 891, 892 và dòng công nghiệp C819/IR829) là biểu tượng huyền thoại về sự bền bỉ cơ học và tính năng bảo mật toàn diện.
Mặc dù có kích thước nhỏ gọn (Desktop Form Factor) và thiết kế không quạt tản nhiệt (Fanless) hoàn toàn yên tĩnh, Cisco 800 Series sở hữu đầy đủ sức mạnh của hệ điều hành Cisco IOS Enterprise, tích hợp sẵn switch chuyển mạch 4-8 cổng PoE, modem kết nối WAN đa dạng (VDSL2/ADSL2+, Fast/Gigabit Ethernet, 3G/4G LTE) và các tính năng bảo mật tường lửa mã hóa phần cứng tiên tiến.
Bài phân tích kỹ thuật chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ chi tiết kiến trúc phần cứng, các cấu hình cổng giao tiếp và quy trình thiết lập VPN IPsec thực tế trên dòng Router Cisco 800 Series.
I. Phân Cấp Các Model Cốt Lõi Trong Dòng Cisco 800 Series ISR
II. Bóc Tách Kiến Trúc Phần Cứng & Bo Mạch Cisco 881 / 891
1. Chip Tăng Tốc Mã Hóa Phần Cứng (Hardware-Based IPsec Acceleration)
- Bo mạch chủ tích hợp một nhân xử lý mã hóa chuyên dụng (Hardware Crypto Engine), cho phép xử lý đường hầm IPsec VPN chuẩn mã hóa 3DES / AES-256 với tốc độ cao mà không làm quá tải CPU chính của thiết bị.
- Hỗ trợ tới 20 đường hầm IPsec VPN đồng thời, cho phép kết nối liên tục và bảo mật tuyệt đối giữa các chi nhánh về trụ sở chính.
2. Tường Lửa Nhận Thức Trạng Thái Nâng Cao (Cisco IOS Zone-Based Firewall - ZFW)
- Thay thế các bộ lọc ACL tĩnh cũ kỹ bằng kiến trúc tường lửa phân vùng Zone-Based Firewall.
- Kiểm soát trạng thái gói tin từ Tầng 4 đến Tầng 7, tự động chặn đứng các cuộc tấn công DoS/DDoS, quét cổng và kiểm soát các giao thức thoại VoIP (SIP/H.323).
III. Hướng Dẫn Cấu Hình thực tế Trên Cisco 800 Series
1. Cấu Hình Cổng WAN & DHCP Server Cho Mạng Nội Bộ
! Cấu hình cổng WAN kết nối Internet
interface FastEthernet4
description === WAN INTERFACE TO ISP ===
ip address 115.78.90.14 255.255.255.248
ip nat outside
no shutdown
exit
! Cấu hình mạng LAN nội bộ
interface Vlan1
description === LAN INTERNAL NETWORK ===
ip address 192.168.88.1 255.255.255.0
ip nat inside
no shutdown
exit
! Cấu hình máy chủ cấp IP tự động DHCP Server
ip dhcp pool POOL-LAN-VIETITPRO
network 192.168.88.0 255.255.255.0
default-router 192.168.88.1
dns-server 8.8.8.8 1.1.1.1
exit
! Thiết lập NAT Overload ra Internet
access-list 1 permit 192.168.88.0 0.0.0.255
ip nat inside source list 1 interface FastEthernet4 overload
ip route 0.0.0.0 0.0.0.0 115.78.90.9
