Trong kỷ nguyên ảo hóa trung tâm dữ liệu và điện toán đám mây hiện đại, dòng thiết bị chuyển mạch Cisco Nexus 9000 Series (Nexus 9300 fixed-port và Nexus 9500 modular chassis) là "trái tim" vận hành toàn bộ kiến trúc mạng Data Center của các doanh nghiệp lớn, ngân hàng và nhà cung cấp dịch vụ viễn thông. Điểm đột phá của Cisco Nexus 9000 là khả năng hoạt động ở 2 chế độ phần mềm độc lập (Dual Operating Modes): Chế độ Cisco NX-OS Mode truyền thống và Chế độ Cisco ACI Mode (Application Centric Infrastructure) điều khiển mạng bằng phần mềm SDN tự động hóa hoàn toàn.
Để vận hành và tối ưu hóa hạ tầng Nexus 9000, kỹ sư trung tâm dữ liệu bắt buộc phải nắm vững các tính năng phần cứng tích hợp sẵn như Virtual Port Channel (vPC), công nghệ phủ mạng VXLAN EVPN Fabric, tính năng chia tách thiết bị ảo VDC (Virtual Device Context) và chuyển mạch độ trễ siêu thấp Cut-Through.
Bài phân tích kỹ thuật chuyên sâu dưới đây của Kỹ Sư VietITPro sẽ mổ xẻ chi tiết kiến trúc phần cứng, hai chế độ hoạt động và các cấu hình công nghệ cốt lõi sẵn có trên Cisco Nexus 9000.

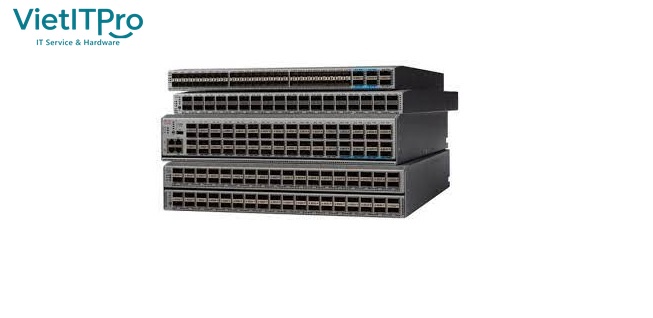

I. Hai Chế Độ Hoạt Động Phần Mềm Độc Lập Của Cisco Nexus 9000
- Chế Độ NX-OS Mode (Standalone Classic Data Center):
- Hoạt động như các thiết bị chuyển mạch trung tâm dữ liệu cao cấp truyền thống, cấu hình trực tiếp qua dòng lệnh CLI, REST API hoặc Ansible.
- Hỗ trợ đầy đủ các giao thức định tuyến và chuyển mạch đỉnh cao: vPC, OSPF, BGP, VXLAN EVPN, PIM Multicast, MPLS và Segment Routing.
- Chế Độ ACI Mode (Cisco Application Centric Infrastructure):
- Thiết bị chuyển đổi thành các nút mạng Spine hoặc Leaf trong một cấu trúc mạng Fabric thông minh.
- Toàn bộ cấu hình mạng, phân quyền bảo mật, cân bằng tải được quản lý tập trung 100% từ cụm điều khiển Cisco APIC (Application Policy Infrastructure Controller) theo mô hình hướng ứng dụng (Policy-Driven Network Automation).
II. Các Tính Năng & Cấu Hình Phần Cứng Cốt Lõi Có Sẵn Trên Nexus 9000

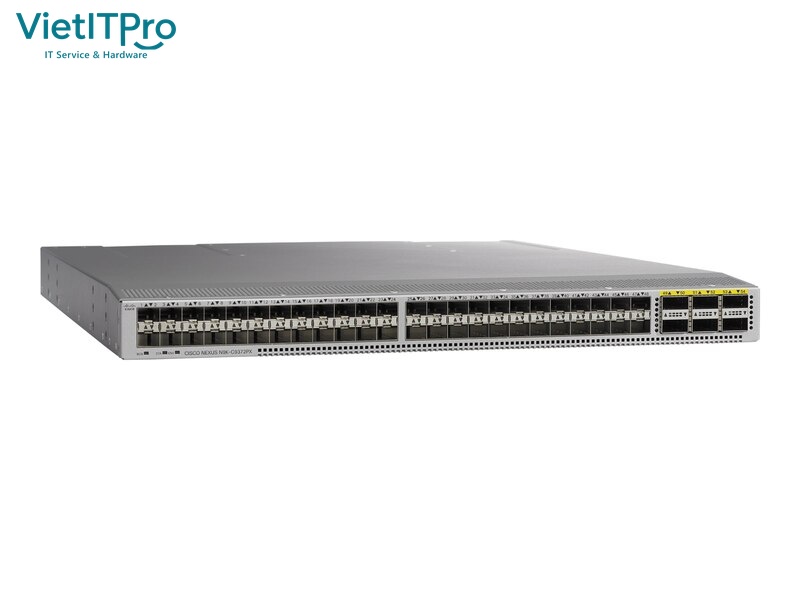

1. Công Nghệ Virtual Port Channel (vPC) - Đỉnh Cao Dự Phòng Layer 2
- Trong mạng truyền thống, giao thức Spanning Tree (STP) sẽ tự động khóa (Block) một đường cáp dự phòng để chống loop, làm lãng phí 50% băng thông.
- Công nghệ vPC: Cho phép hai Switch Cisco Nexus 9000 vật lý độc lập xuất hiện như một thiết bị logic duy nhất đối với máy chủ Server hoặc Switch tầng dưới. Toàn bộ các đường cáp mạng đều hoạt động đồng thời (Active/Active), nhân đôi băng thông truyền tải và chuyển mạch dự phòng tức thì trong thời gian dưới 50 mili-giây khi một switch gặp sự cố.

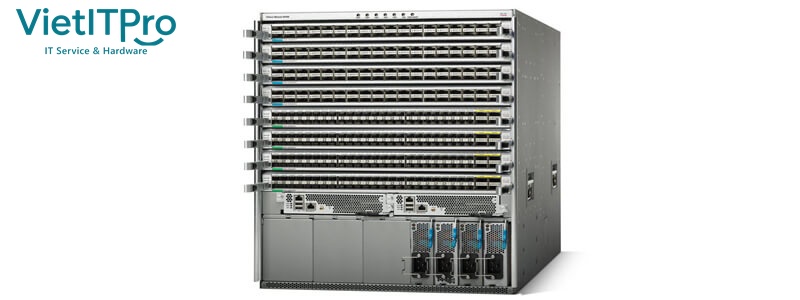

2. Công Nghệ Mạng Ảo Hóa VXLAN BGP EVPN (Overlay Network)
- Khắc phục giới hạn 4096 VLAN cũ kỹ của chuẩn 802.1Q bằng cách mở rộng lên tới 16 triệu mạng ảo logic (VNI - VXLAN Network Identifier).
- Cho phép các máy ảo VMware / KVM di chuyển trực tiếp (vMotion / Live Migration) giữa các trung tâm dữ liệu đặt cách xa nhau hàng trăm kilomet mà không bị thay đổi địa chỉ IP.
3. Chip Vi Mạch ASIC Độc Quyền Cisco Cloud Scale
- Trang bị chip ASIC chuyên dụng hiệu năng cao của Cisco, hỗ trợ công nghệ chuyển mạch Cut-Through (bắt đầu chuyển tiếp gói tin ngay khi vừa đọc xong tiêu đề MAC đích mà không cần đợi nạp hết toàn bộ gói tin vào bộ nhớ đệm), đưa độ trễ chuyển mạch xuống mức kỷ lục nhỏ hơn 1 micro-giây, cực kỳ tối ưu cho các hệ thống giao dịch tài chính chứng khoán thời gian thực.
- Hỗ trợ các chuẩn cổng giao tiếp siêu tốc độ:10\text{G}, 25\text{G}, 40\text{G}, 100\text{G}và400\text{Gbps}.
