Laptop cắm sạc nhưng hoàn toàn không phản ứng — không đèn báo, không quạt, không tiếng động — là nhóm lỗi phức tạp nhất trong sửa chữa mainboard vì nguyên nhân có thể nằm ở bất kỳ khối nào trong chuỗi khởi động: từ EC, thạch anh, IO chip cho đến mạch nguồn đầu vào. Bài viết tổng hợp 15 nguyên nhân thường gặp, kèm quy trình chẩn đoán theo đúng trình tự để tránh đoán mò và thay nhầm linh kiện.
Mục lục
-
1. Dấu hiệu nhận biết lỗi không kích nguồn
-
2. Sơ đồ khối trình tự kích nguồn laptop
-
3. Bảng tổng hợp 15 nguyên nhân thường gặp
-
4. Quy trình chẩn đoán theo trình tự ưu tiên
-
5. Sai lầm thường gặp khi sửa lỗi không kích nguồn
-
6. Câu hỏi thường gặp (FAQ)
-
7. Kết luận
1. Dấu hiệu nhận biết lỗi không kích nguồn
Nhóm lỗi "không kích nguồn" có một số biểu hiện đặc trưng cần phân biệt rõ trước khi bắt đầu đo kiểm:
-
Cắm sạc, đèn báo sạc trên máy không sáng hoặc sáng rồi tắt ngay
-
Bấm nút nguồn hoàn toàn không có phản ứng: không đèn, không quạt, không tiếng động cơ
-
Máy có phản ứng rất ngắn (đèn chớp 1 lần) rồi tắt hẳn — khác với lỗi "không POST" (máy vẫn chạy quạt nhưng không lên hình)
-
Dòng tiêu thụ khi cắm sạc gần như bằng 0A hoặc chỉ có dòng rất nhỏ (dưới 0.05A) không đổi dù bấm nút nguồn
Phân biệt quan trọng: nếu máy có quạt quay, có đèn nhưng không lên hình, đó là lỗi thuộc nhóm "không POST" (khác bài viết), không thuộc nhóm này. Bài viết này chỉ áp dụng cho trường hợp máy hoàn toàn im lặng khi bấm nguồn.

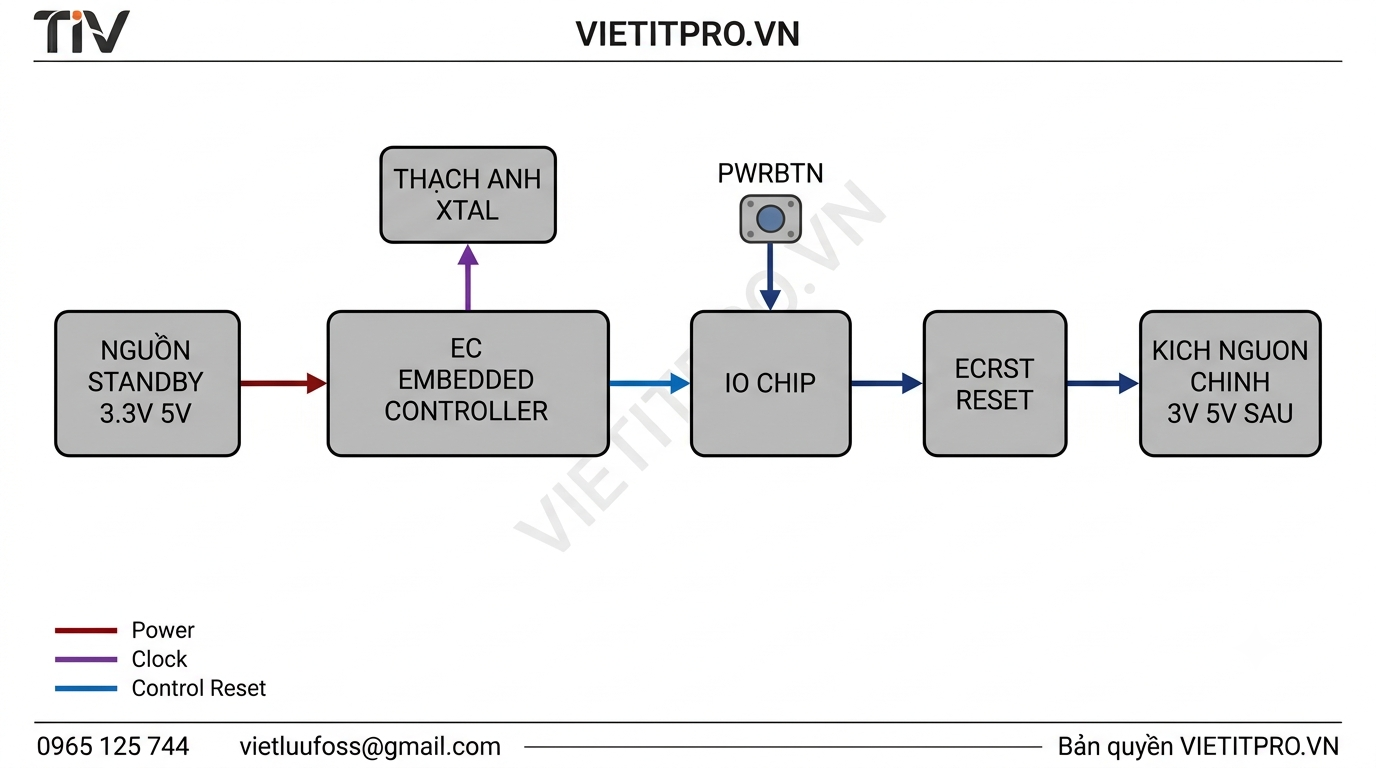

2. Sơ đồ khối trình tự kích nguồn laptop
Trình tự kích nguồn chuẩn trên laptop Intel đi qua các khối sau trước khi máy có thể hiển thị bất kỳ phản ứng nào:
Nguồn Standby (3.3V_ALW/5V_ALW) → EC (Embedded Controller) → Thạch anh cấp xung cho EC → IO Chip nhận PWRBTN# → ECRST#/EC_RST# → Kích nguồn chính (3V/5V sau) → PCH
Bất kỳ điểm nào trong chuỗi này bị gián đoạn — mất nguồn standby, EC không chạy được do thiếu xung clock, IO chip không nhận được tín hiệu nút nguồn, hoặc tín hiệu reset bị treo — đều khiến máy "im lặng" hoàn toàn khi bấm nút nguồn.
Sơ đồ trình tự kích nguồn laptop — VIETITPRO.VN
3. Bảng tổng hợp 15 nguyên nhân thường gặp
Bảng dưới đây tổng hợp các nguyên nhân phổ biến nhất theo kinh nghiệm sửa chữa thực tế, kèm khối chức năng liên quan và hướng kiểm tra tổng quát. Lưu ý: các giá trị đo, tên IC nêu dưới đây mang tính tham khảo theo dòng máy phổ biến — với từng board cụ thể, cần đối chiếu sơ đồ nguyên lý hoặc boardview trước khi kết luận.
| # | Nguyên nhân | Biểu hiện / Khối liên quan | Hướng kiểm tra |
|---|---|---|---|
| 1 | Mất tín hiệu ECRST# | EC không nhận được reset, không có nguồn 3V/5V sau standby | Đo điện áp chân reset của EC khi có nguồn standby, đối chiếu điện trở kéo lên |
| 2 | Oxi hóa chân EC_RST# | EC chỉ kích được rail 5V, không xuống được rail 3V | Kiểm tra trực quan chân EC dưới kính hiển vi, đo thông mạch đến điểm kéo lên |
| 3 | Lỗi thạch anh cấp xung cho EC | EC không có xung clock để hoạt động, hoàn toàn không phản ứng | Đo dạng sóng bằng oscilloscope tại chân thạch anh, kiểm tra tần số đúng chuẩn |
| 4 | Lỗi IO chip xử lý nút nguồn | IO không truyền được tín hiệu nút nguồn xuống các khối tiếp theo | Đo mức điện áp tín hiệu nút nguồn khi bấm và khi thả |
| 5 | Sụt áp nuôi IC BIOS | Điện áp cấp cho IC BIOS thấp hơn định mức | Đo điện áp chân nguồn của IC BIOS khi có standby |
| 6 | Lỗi nguồn phụ trợ cho CPU | Một trong các nguồn phụ trợ CPU bị mất hoặc chập | Đo điện trở và điện áp đầu ra của IC nguồn phụ trợ liên quan |
| 7 | Chập nguồn đầu vào 19V | Ngắn mạch đường nguồn chính xuống GND | Đo điện trở giữa đường 19V và GND, dùng ảnh nhiệt xác định linh kiện nóng |
| 8 | Cháy IC sạc, không nâng áp Type-C | Với máy dùng cổng Type-C, IC sạc hỏng không chuyển từ 5V lên điện áp cao hơn | Đo các mức điện áp trung gian của IC sạc theo thứ tự tăng dần |
| 9 | Sai lệch tín hiệu cảm dòng đầu vào | Điện trở cảm biến dòng (sense resistor) bị lệch giá trị | Đo chênh lệch điện áp hai đầu điện trở sense, so với ngưỡng cho phép |
| 10 | IC đàm phán nguồn Type-C không hoạt động | Cổng Type-C không thương lượng được điện áp với adapter | Đo tín hiệu trên hai đường CC bằng oscilloscope khi cắm adapter chuẩn |
| 11 | Mạch nâng áp Type-C bị treo ở mức thấp | Điện áp dừng ở mức 5V, không nâng lên được mức cao hơn | Kiểm tra tín hiệu điều khiển và xung điều khiển mosfet của mạch nâng áp |
| 12 | IC nguồn CPU tự khóa do báo lỗi | Có nguồn 19V đầu vào nhưng IC nguồn CPU không cho phép chạy | Đo tín hiệu báo trạng thái nguồn đầu vào (thường gọi ACOK) tại chân IC nguồn CPU |
| 13 | Sụt áp rail 3V/5V standby | Rail standby bị kéo thấp do tải phía sau rò/chập nhẹ | Đo điện trở giữa từng rail standby và GND, dùng ảnh nhiệt dò điểm tải bất thường |
| 14 | 19V chạy ngược sang rail 3V/5V | Mosfet cách ly bị chập khiến điện áp cao lan sang rail thấp | Đo thông mạch giữa đường 19V và rail 3V/5V, xác nhận mosfet cách ly còn tốt |
| 15 | Chập nội bộ chipset (PCH) | PCH chập bên trong, kéo các rail liên quan xuống thấp bất thường | Đo điện trở các rail cấp cho PCH, cách ly bằng cách tháo cuộn cảm liên quan để xác nhận |
4. Quy trình chẩn đoán theo trình tự ưu tiên
Bước 0 — An toàn trước khi thao tác: rút adapter, tháo pin, xả tụ nguồn bằng cách giữ nút nguồn 15 giây, đo xác nhận điện áp tụ chính dưới 1V trước khi thao tác, sử dụng dây đeo chống tĩnh điện nếu có.
Bước 1 — Kiểm tra nguồn đầu vào trước tiên: đo điện trở đường 19V với GND để loại trừ khả năng chập nguồn đầu vào (nguyên nhân #7, #14, #15) — đây là nhóm nguyên nhân nghiêm trọng nhất và cần loại trừ đầu tiên trước khi đi sâu vào EC/IO.
Bước 2 — Xác nhận rail standby (3.3V_ALW/5V_ALW): nếu chưa có 19V vào ổn định hoặc rail standby chưa xuất hiện, các bước sau không có ý nghĩa vì EC không thể chạy nếu chưa có nguồn nuôi.
Bước 3 — Kiểm tra xung clock cấp cho EC: nếu có rail standby nhưng EC vẫn "im lặng", nguyên nhân thường nằm ở thạch anh (#3) — đây là lỗi dễ bị bỏ qua vì đồng hồ vạn năng thông thường không đo được, cần oscilloscope.
Bước 4 — Kiểm tra chuỗi tín hiệu EC → IO → nút nguồn: đo phản ứng tín hiệu khi bấm/thả nút nguồn, xác nhận EC có nhận và xử lý được tín hiệu hay không.
Bước 5 — Nếu đã loại trừ hết các bước trên mà vẫn không lên: mới xem xét đến các nguyên nhân sâu hơn liên quan CPU/PCH (#12, #15), vì đây là nhóm nguyên nhân ít gặp hơn và chi phí sửa chữa/thay thế cao hơn đáng kể.
Quy trình trên áp dụng nguyên tắc 2-Evidence Rule: chỉ kết luận một khối cụ thể hỏng khi có ít nhất 2 bằng chứng độc lập (ví dụ: mất tín hiệu đầu vào đúng khối và điện trở/nhiệt độ bất thường tại đúng vị trí đó), không kết luận dựa trên một phép đo đơn lẻ hoặc kinh nghiệm chung chung.
5. Sai lầm thường gặp khi sửa lỗi không kích nguồn
-
Bỏ qua kiểm tra chập nguồn đầu vào, đi thẳng vào nghi ngờ EC/IO → nếu có chập ở đường 19V mà vẫn cấp điện thử để đo các khối phía sau, dòng chập không giới hạn có thể lan rộng hư hỏng
-
Kết luận EC hỏng chỉ vì máy không phản ứng → nhiều trường hợp EC vẫn tốt nhưng thiếu xung clock do thạch anh lỗi, thay nhầm EC vừa tốn kém vừa không giải quyết được lỗi gốc
-
Câu tắt (bypass) các tín hiệu bảo vệ để "thử cho máy lên" → các tín hiệu như báo trạng thái nguồn đầu vào hay reset tồn tại vì lý do bảo vệ mạch; việc bypass mà không hiểu rõ nguyên nhân gốc có thể gây hư hỏng lan rộng, nên để kỹ thuật viên có kinh nghiệm đánh giá trước khi thực hiện
-
Không phân biệt lỗi "không kích nguồn" với lỗi "không POST" → hai nhóm lỗi có quy trình chẩn đoán hoàn toàn khác nhau, áp dụng nhầm quy trình sẽ mất thời gian và có thể đo sai điểm
6. Câu hỏi thường gặp (FAQ)
Laptop cắm sạc không có đèn báo thì luôn là do IC sạc hỏng?
Không hẳn. IC sạc hỏng chỉ là một trong nhiều nguyên nhân. Cần đo kiểm theo trình tự để xác định chính xác, vì có thể nguyên nhân nằm ở chập nguồn đầu vào, mất nguồn standby, hoặc lỗi EC/thạch anh.
Làm sao phân biệt máy bị chập nguồn với máy chỉ mất tín hiệu kích?
Đo điện trở giữa đường 19V và GND khi chưa cấp điện. Nếu gần 0Ω, khả năng cao là chập nguồn thực sự. Nếu điện trở bình thường nhưng máy vẫn không phản ứng, nguyên nhân thường nằm ở chuỗi tín hiệu kích (EC, IO, thạch anh) chứ không phải chập vật lý.
Tại sao cùng một triệu chứng "không lên nguồn" nhưng cách sửa mỗi máy lại khác nhau?
Vì tên gọi, vị trí IC và giá trị đo có thể khác nhau tùy hãng và dòng máy, dù trình tự logic (standby → EC → IO → kích nguồn chính) là tương tự nhau trên hầu hết laptop Intel/AMD. Đây là lý do cần có sơ đồ nguyên lý hoặc boardview của đúng model máy trước khi xác định vị trí đo cụ thể.
Có thể tự đo kiểm những lỗi này tại nhà không?
Một số bước cơ bản như đo điện trở đường 19V với GND có thể tự thực hiện nếu có đồng hồ vạn năng và hiểu về an toàn điện. Tuy nhiên các lỗi liên quan thạch anh, tín hiệu IC cần oscilloscope và kỹ năng đọc sơ đồ, nên mang đến kỹ thuật viên có kinh nghiệm để tránh chẩn đoán sai và thay nhầm linh kiện.
7. Kết luận
Lỗi laptop không kích nguồn có phạm vi nguyên nhân rất rộng, từ chập nguồn vật lý đơn giản cho đến lỗi tín hiệu tinh vi ở EC, thạch anh hay IO chip. Việc chẩn đoán đúng đòi hỏi đi theo đúng trình tự từ nguồn đầu vào đến các khối tín hiệu, áp dụng nguyên tắc 2 bằng chứng độc lập trước khi kết luận, và tuyệt đối không bỏ qua bước kiểm tra an toàn ban đầu. Việc xác định đúng khối gây lỗi không chỉ tiết kiệm thời gian sửa chữa mà còn tránh được chi phí thay nhầm linh kiện không cần thiết.
Nếu máy của bạn rơi vào tình trạng này và bạn không có đủ dụng cụ đo chuyên dụng (oscilloscope, ảnh nhiệt), hãy liên hệ đội ngũ kỹ thuật của VIETITPRO.VN để được kiểm tra và tư vấn phương án sửa chữa phù hợp.
