Lỗi Artifact GPU — Rác Hình, Sọc Nhiễu Màn Hình: Nguyên Nhân Lỗi VRAM, Bong Chân BGA Và Quy Trình Phục Hồi Tại Lab

Mở màn hình máy tính lên, thay vì thấy giao diện Windows mượt mà, bạn lại đối mặt với những đường sọc caro chi chít, các ký tự lạ nhảy múa (glyph corruption), hoặc màn hình đột ngột sập về một màu xanh chết chóc khi vừa bật game. Tại phòng lab của VietITPro.vn, đây là những triệu chứng kinh điển của lỗi artifact GPU — nỗi ám ảnh lớn nhất của game thủ, nhà thiết kế đồ họa và cả thợ sửa chữa trình độ thấp.

Đằng sau những vệt rác hình đầy ám ảnh đó là cả một chuỗi nguyên nhân vật lý từ vi mạch nhớ VRAM cho đến đế chip GPU. Bài viết này sẽ mổ xẻ toàn diện bản chất kỹ thuật, phân tích sâu cơ chế gây lỗi và hé lộ quy trình phục hồi phần cứng chuyên sâu đang được áp dụng tại lab.

Bản Chất Kỹ Thuật Của Lỗi Artifact GPU Là Gì?

Artifact GPU không đơn thuần là "hư card màn hình" theo cách nói chung chung của người dùng phổ thông. Dưới lăng kính của kỹ sư phần cứng bo mạch (PCB), artifact là hiện tượng suy hao tín hiệu kỹ thuật số, sai lệch xung nhịp (clock timing) hoặc lỗi phân vùng bộ nhớ đệm khiến bộ xử lý đồ họa (GPU) hiển thị sai lệch dữ liệu pixel lên khung hình xuất ra màn hình.

Khi GPU render một khung hình, nó liên tục đọc và ghi dữ liệu cấu trúc 3D, texture vào bộ nhớ VRAM, sau đó xử lý qua nhân CUDA/Stream Processors và xuất tín hiệu qua các giao tiếp PCIe, HDMI hoặc DisplayPort. Bất kỳ sự cố nào xảy ra trong chuỗi truyền dẫn này — từ việc chip nhớ VRAM bị quá nhiệt gây lỗi bit, đến việc các chân thiếc BGA dưới bụng GPU bị nứt gãy — đều dẫn đến việc dữ liệu bị bóp méo, tạo ra các khối hình vuông nhiều màu, sọc dọc, sọc ngang hoặc hiện tượng "màn hình caro".

Phân Tích Chi Tiết Hai Thủ Phạm Chính: Lỗi VRAM Và Bong Chân BGA

Trong quá trình chẩn đoán pan bệnh tại VietITPro.vn, chúng tôi thấy rằng 85% các ca artifact GPU xuất phát từ hai nguyên nhân cốt lõi: lỗi linh kiện VRAM và lỗi tiếp xúc chân đế BGA. Việc phân biệt chính xác hai nguyên nhân này quyết định 90% sự thành công của ca sửa chữa.

Lỗi VRAM (Video RAM): Khi Bộ Nhớ Đệm "Quá Tải" Và Thoái Hóa

VRAM là các vi mạch nhớ tốc độ cao (thường sử dụng công nghệ GDDR5, GDDR6, GDDR6X hoặc HBM) được hàn trực tiếp xung quanh nhân GPU chính trên bo mạch (PCB).

Nguyên nhân dẫn đến lỗi VRAM:

• Nhiệt độ vận hành khắc nghiệt: VRAM thế hệ mới như GDDR6X có nhiệt độ junction (Tjunction) rất cao, thường xuyên vượt ngưỡng 95°C đến 105°C khi tải nặng nhưng lại thường bị nhà sản xuất bỏ quên, không dán tản nhiệt hoặc chỉ lót một lớp tản nhiệt mỏng manh kém chất lượng.
• Sốc nhiệt chu kỳ (Thermal Cycling): Sự co giãn vật liệu liên tục giữa chu kỳ bật và tắt máy làm suy yếu các mối hàn vi mô (micro-solder joints) bên dưới chân chip VRAM.
• Lỗi bản chất silicon từ nhà sản xuất (Samsung, Hynix, Micron): Một số lô chip nhớ đời đầu gặp lỗi tự phân rã cấu trúc bên trong sau thời gian dài ép xung (overclocking) hoặc chạy ở điện áp cao.

Biểu hiện thực tế trên máy:

• Xuất hiện các ô vuông rác hình (checkerboard artifact) rải rác khắp màn hình ngay khi vừa khởi động vào hệ điều hành.
• Treo máy, văng game (crash to desktop) kèm theo thông báo lỗi DirectX hoặc "Display driver stopped responding and has recovered".
• Khi chạy các phần mềm kiểm tra như MATS/MODS (Memory Aperture Test System), phần mềm sẽ báo lỗi cụ thể tại một hoặc nhiều địa chỉ phân vùng (bit bucket) của chip VRAM số mấy.

Lỗi Bong Chân BGA (Ball Grid Array): Ác Mộng Biến Dạng Vật Lý

GPU hiện đại có kích thước silicon rất lớn (ví dụ các dòng RTX 3080/4090 hay RX 6800/7900), chứa hàng nghìn chân tiếp xúc dạng bi thiếc (BGA) ẩn giấu hoàn toàn bên dưới bụng chip.

Nguyên nhân dẫn đến lỗi BGA:

• Trọng lượng bộ tản nhiệt quá nặng: Các khối tản nhiệt đồng nguyên khối nặng từ 1.5kg đến 2kg treo lơ lửng trên bo mạch. Theo thời gian, dưới tác động của trọng lực và nhiệt độ, bo mạch chủ của card (PCB) bị võng xuống (GPU sag).
• Ứng suất cơ học: Hiện tượng cong vênh làm kéo căng và đứt gãy các mối hàn bi thiếc không chì (lead-free solder) — loại thiếc có độ giòn cao hơn thiếc có chì truyền thống.
• Sốc nhiệt cục bộ: Quạt tản nhiệt đóng/mở đột ngột gây ra sự co ngót vật liệu không đồng đều giữa nhân GPU (silicon), lớp đế nhựa (substrate) và bo mạch PCB.

Biểu hiện thực tế trên máy:

• Máy tính không nhận card màn hình (lỗi Code 43 trong Device Manager), hoặc khởi động không lên hình, quạt quay max tốc độ nhưng không có tín hiệu xuất hình (No Display).
• Xuất hiện các dải sọc dọc hoặc sọc ngang đều đặn trên toàn màn hình ngay từ màn hình BIOS/UEFI.
• Bệnh "chập chờn": Ấn nhẹ vào góc tản nhiệt hoặc bẻ nhẹ bo mạch thì máy lên hình bình thường, thả tay ra lại bị rác hình hoặc sập nguồn (hiện tượng mất kết nối bus PCIe hoặc bus memory).

Quy Trình Phục Hồi Chuyên Sâu Lỗi Artifact Tại Lab VietITPro.vn

Để xử lý triệt để tận gốc các pan bệnh này, việc sử dụng máy khò cầm tay "luộc chip" theo kiểu thợ vườn chắc chắn sẽ làm chết hẳn chiếc card màn hình đắt tiền. Tại VietITPro.vn, chúng tôi áp dụng quy trình tiêu chuẩn công nghiệp với các thiết bị đo đạc và gia nhiệt chuyên dụng.

Bước 1: Chẩn Đoán Sâu Bằng Thiết Bị Và Phần Mềm Chuyên Dụng

Trước khi can thiệp phần cứng, kỹ thuật viên tiến hành đo đạc các đường nguồn cốt lõi trên card màn hình:

• Đo trở kháng (resistance) các đường nguồn chính: VCore (nguồn nhân GPU), VMem (nguồn VRAM), 1.8V, 5V, 12V bus PCIe. Phát hiện nhanh các hiện tượng chập chạm vi mạch.
• Sử dụng bo mạch chẩn đoán RAM chuyên dụng kết hợp phần mềm test ROM/RAM (như MATS chạy trên môi trường DOS/Linux) để khoanh vùng chính xác chip VRAM nào đang bị lỗi chết nội bộ hoặc hở chân.

Bước 2: Tách Chip (Desoldering) Bằng Máy Hàn BGA Tự Động Hồng Ngoại

Đối với các trường hợp xác định lỗi BGA hoặc cần thay thế chip VRAM lỗi, bo mạch được đưa lên máy đóng chip BGA chuyên dụng (Smt Controller, IR BGA Rework Station).

• Thiết lập biểu đồ nhiệt độ (Thermal Profile) chuẩn xác dựa trên độ dày của PCB và dung tích nhiệt của khối tản nhiệt. Quá trình gia nhiệt diễn ra từ từ qua các giai đoạn sấy khô bo mạch (preheat), giữ nhiệt đều (soak) và nâng nhiệt độ điểm chảy thiếc (reflow) dao động từ 217°C đến 245°C (với thiếc không chì SAC305).
• Sử dụng hệ thống hút chân không tự động để nhấc chip ra khỏi bo mạch một cách an toàn, tuyệt đối không làm tróc cácمạch đồng (pads) trên bề mặt PCB.

Bước 3: Làm Sạch Pad, Đóng Lại Chân Bi Thiếc (Reballing)

Sau khi chip (GPU hoặc VRAM) được nhấc ra khỏi mạch:

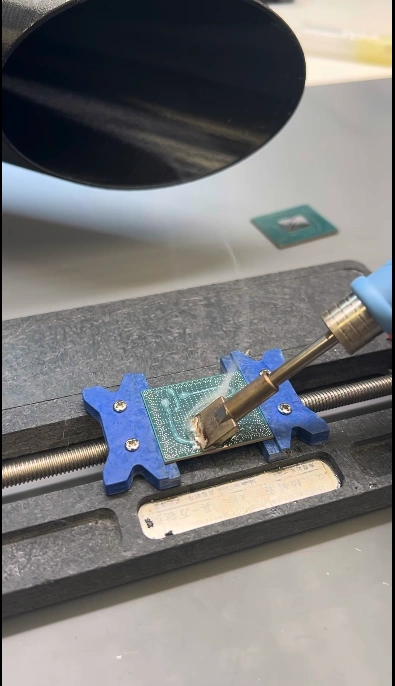

• Vệ sinh sạch lớp thiếc cũ trên bề mặt PCB và đế chip bằng mỏ hàn nhiệt kết hợp bấc hút thiếc (solder wick) và dung dịch dung môi chuyên dụng không gây ăn mòn mạch.
• Sử dụng lưới thép định hình (BGA Stencil) tương ứng với mã chip (ví dụ: GA102, AD104, hay GDDR6 Samsung/Micron).
• Đặt các viên bi thiếc chuẩn kích thước (0.3mm, 0.4mm, hoặc 0.5mm tùy chuẩn chân) vào các lỗ lưới định hình, sau đó dùng trạm khò nhiệt thổi chảy để tái tạo lại toàn bộ hàng nghìn chân tiếp xúc đều đặn, phẳng phiu như mới chính hãng.

Bước 4: Vệ Sinh Toàn Diện, Thay Keo Tản Nhiệt Và Pad Tản Nhiệt Cao Cấp

Một nguyên nhân lớn khiến card màn hình tái phát bệnh là do keo tản nhiệt đã khô cứng và các miếng pad tản nhiệt (thermal pads) bám bụi, mất khả năng dẫn nhiệt.

• Toàn bộ bo mạch được làm sạch bằng dung dịch dung môi chuyên dụng loại bỏ cặn nhựa thông (flux residue).
• Thay thế keo tản nhiệt loại cao cấp có độ dẫn nhiệt cao (như Arctic MX-6 hoặc Thermal Grizzly Kryonaut) cho nhân GPU.
• Cắt và thay mới toàn bộ các miếng pad tản nhiệt chuyên dụng có độ dày chuẩn xác cho các chip VRAM và khu vực mạch cấp nguồn MOSFET, đảm bảo lực ép tối ưu từ khối tản nhiệt.

Bước 5: Kiểm Tra Stress Test Khắt Khe Trước Khi Bàn Giao

Sau khi lắp ráp hoàn chỉnh, card màn hình được đưa vào buồng thử nghiệm với các phần mềm benchmark nặng đô nhất liên tục trong nhiều giờ:

• Chạy FurMark (GPU Stress Test) kết hợp MSI Kombustor ở độ phân giải 4K trong ít nhất 60 phút để kiểm tra độ ổn định nhiệt độ tối đa.
• Chạy các tựa game đồ họa nặng thực tế (Cyberpunk 2077, Black Myth: Wukong) để đảm bảo không còn hiện tượng rác hình, tụt khung hình đột ngột hay crash driver.
• Kiểm tra lại toàn bộ các cổng xuất hình (HDMI, DisplayPort) để đảm bảo không bị suy hao tín hiệu.

Kinh Nghiệm Bảo Dưỡng Và Phòng Ngừa Lỗi Artifact Cho Người Dùng

Để chiếc card màn hình đắt tiền của bạn không phải "nằm bàn mổ" tại lab sửa chữa, việc tuân thủ các nguyên tắc sử dụng và bảo dưỡng định kỳ là vô cùng quan trọng:

1. Chống Xệ Card (GPU Sag Support): Luôn luôn sử dụng giá đỡ card màn hình (GPU support bracket) đi kèm vỏ cây hoặc mua rời. Trọng lực kéo sập card màn hình theo thời gian chính là nguyên nhân hàng đầu gây bong chân BGA.

2. Vệ Sinh Định Kỳ 6 Tháng - 1 Năm: Mang card đi bảo dưỡng, tra keo tản nhiệt và thay pad tản nhiệt mới trước khi mùa hè hoặc các đợt nắng nóng kéo dài diễn ra. Nhiệt độ VRAM luôn cần được kiểm soát dưới mức 90°C để kéo dài tuổi thọ chip nhớ.

3. Kiểm Soát Nhiệt Độ Phòng Và Luồng Gió (Airflow): Đảm bảo case máy tính của bạn có cấu hình quạt hút/thổi hợp lý (ít nhất 3 quạt làm mát tổng thể) để lượng khí nóng thoát ra ngoài nhanh chóng, không bị luẩn quẩn bên trong khoang chứa GPU.

4. Không Ép Xung Quá Đà: Việc tăng điện áp (voltage offset) và xung nhịp VRAM quá cao so với thông số thiết kế gốc của nhà sản xuất sẽ đẩy mức nhiệt lượng sinh ra vượt ngưỡng chịu đựng của các vi mạch nhớ nhỏ bé.

Giải Đáp Thắc Mắc Thực Tế (FAQ)

Sửa lỗi artifact bằng phương pháp khò nhiệt thủ công (Reflow) có bền không?

Không bền. Phương pháp khò nóng thủ công bên ngoài chỉ làm chảy lại lớp thiếc tạm thời và rất dễ làm cháy nhân GPU, phồng rộp bo mạch PCB hoặc làm hỏng các linh kiện xung quanh. Tại lab chuyên nghiệp, chúng tôi bắt buộc phải nhấc chip ra, làm lại chân (Reballing) bằng máy tự động và hàn lại chuẩn kỹ thuật vi mạch thì mới đảm bảo độ bền lâu dài.

Lỗi artifact có bị tái phát sau khi đã phục hồi không?

Nếu nguyên nhân gốc rễ là do bong chân BGA do sốc nhiệt hoặc xệ card, việc đóng lại chân BGA kết hợp lắp giá đỡ chống xệ và thay keo tản nhiệt chuẩn xác sẽ giúp card hoạt động bền bỉ thêm nhiều năm. Tuy nhiên, nếu chip VRAM đã bị lỗi bản chất silicon (lỗi nội tại bên trong nhân nhớ), bắt buộc kỹ thuật viên phải tiến hành thay thế hẳn một chip VRAM mới hoàn toàn để trị dứt điểm.

Chi phí sửa chữa lỗi artifact GPU có đắt không?

Chi phí phụ thuộc rất nhiều vào phân khúc của card màn hình và linh kiện cần thay thế. Các dòng card phổ thông việc đóng chân BGA hoặc thay thế VRAM có chi phí hợp lý. Đối với các dòng card cao cấp thế hệ mới (như RTX 4070/4080/4090), quá trình thao tác đòi hỏi trang thiết bị cực kỳ hiện đại và tay nghề kỹ sư bậc cao để bảo toàn giá trị của chiếc card màn hình có giá trị lớn.

Lời Kết

Lỗi artifact GPU, rác hình hay sọc nhiễu màn hình tuy là nhữngpan bệnh nặng và phức tạp trên phần cứng máy tính, nhưng hoàn toàn có thể khắc phục triệt để nếu được chẩn đoán đúng bệnh và xử lý bằng quy trình vi mạch chuẩn xác. Tại VietITPro.vn, chúng tôi không chỉ sửa chữa để máy chạy lại tạm thời, mà mang đến giải pháp phục hồi toàn diện, giúp kéo dài tuổi thọ thiết bị tối đa cho khách hàng. Nếu bạn đang gặp phải các vấn đề về card màn hình, hãy mang thiết bị đến ngay lab của chúng tôi để được kiểm tra và tư vấn giải pháp kỹ thuật chuyên sâu nhất.
