Đứng trước một chiếc máy lạnh Panasonic Inverter nháy đèn timer liên tục kèm theo mã lỗi F93 hoặc H14 hiện lên màn hình remote, đại đa số người dùng và cả những thợ kỹ sư điện lạnh non tay đều cảm thấy áp lực. Tại phòng kỹ thuật và thiết bị dân dụng của VietITPro.vn tại TP.HCM, chúng tôi tiếp nhận hàng chục ca sửa chữa dòng Panasonic Inverter gặp tình trạng máy nén (block) đình công mỗi tuần. Sự kết hợp của hai mã lỗi này không đơn thuần là một thông báo hỏng hóc linh kiện thông thường, mà nó là tiếng kêu cứu từ hệ thống biến tần công suất cao khi mạch điều khiển mất kiểm soát hoàn toàn với động cơ máy nén 3 pha.

Bài viết này được biên soạn bởi đội ngũ Kỹ Sư Phần Cứng tại VietITPro.vn, đúc kết từ hàng ngàn ca thực tế trên bàn mổ bo mạch và tại hiện trường công trình. Chúng ta sẽ cùng mổ xẻ tận gốc vấn đề, từ cơ chế sinh mã lỗi, phương pháp đo đạc chuyên sâu bằng đồng hồ vạn năng và dao động ký (oscilloscope), cho đến quy trình phục hồi hoặc thay thế phần cứng chuẩn xác nhất.

Giải mã bản chất kỹ thuật: Tại sao Panasonic Inverter lại sinh ra lỗi F93 và H14?

Để xử lý tận gốc pan bệnh, việc đầu tiên một kỹ sư phần cứng phải làm là hiểu rõ ngôn ngữ giao tiếp giữa vi xử lý trung tâm (IC Microcontroller) và tầng công suất (IPM - Intelligent Power Module). Trên các dòng máy lạnh Panasonic Inverter đời cũ lẫn đời mới sử dụng bo mạch dàn nóng phức tạp, mã lỗi được lập trình để bảo vệ toàn bộ phần cơ (máy nén) và phần điện (mạch Inverter) khỏi hiện tượng cháy nổ do quá dòng, mất pha hoặc lệch pha.

Bản chất của mã lỗi H14: Bất ổn định cảm biến nhiệt độ máy nén (Compressor Temperature Sensor Error)

Mã lỗi H14 liên quan trực tiếp đến đường tín hiệu của cảm biến nhiệt độ gắn sát vỏ hoặc ống đẩy của máy nén (thường là điện trở nhiệt NTC). Khi máy nén hoạt động quá tải, thiếu gas, hoặc dàn nóng bám bẩn nặng khiến nhiệt độ vỏ block vượt ngưỡng an toàn (thường > 115 độ C), cảm biến sẽ thay đổi điện trở và báo về vi xử lý.

Tuy nhiên, trong thực tế sửa chữa tại VietITPro.vn, lỗi H14 không chỉ xuất phát từ việc máy nén quá nóng. Rất nhiều trường hợp đứt đường mạch tín hiệu từ jack cắm cảm biến về IC giải mã, hoặc chính con trở lọc nhiễu bị rò rỉ điện cũng kích hoạt mã H14, khiến bo mạch chủ động khóa lệnh điều khiển máy nén ngay từ bước khởi động đầu tiên để phòng ngừa cháy cuộn dây đồng.

Bản chất của mã lỗi F93: Sự cố bất thường của máy nén / Tốc độ máy nén không đồng bộ (Compressor Revolution Abnormal)

Nếu H14 là cảnh báo về nhiệt độ/môi trường hoạt động, thì F93 là tiếng còi báo động đỏ cho phần cơ và phần điện của chính máy nén. F93 xuất hiện khi vi xử lý trung tâm gửi lệnh kích hoạt các xung PWM (Pulse Width Modulation) tới IC công suất IPM để quay block, nhưng tín hiệu phản hồi từ mạch dò dòng (Current Detection) hoặc cảm biến vị trí rotor (trong các dòng block biến tần không chổi than - BLDC) không khớp với tần số yêu cầu.

Nói một cách dễ hiểu cho anh em kỹ thuật: Vi xử lý ra lệnh quay 60Hz nhưng máy nén không quay, hoặc bị kẹt cơ khí, hoặc một trong ba pha cấp điện bị đứt, dẫn đến dòng điện tăng vọt cục bộ. Vi xử lý (thường là các dòng chip dán của Panasonic hoặc Renesas) sẽ lập tức ngắt xung kích (Gate Driver shutdown) và lưu mã F93 vào bộ nhớ EEPROM.

Bảng đối chiếu nhanh triệu chứng và nguyên nhân gốc rễ

Quy trình chẩn đoán chuyên sâu tại hiện trường (Step-by-Step Diagnostic)

Khi tiếp nhận một hệ thống máy lạnh Panasonic Inverter báo lỗi F93 hoặc H14, quy trình của một kỹ sư chuyên nghiệp không bao giờ là "đoán mò thay linh kiện". Chúng tôi thực hiện cô lập khu vực hư hỏng theo các bước tuần tự dưới đây.

Bước 1: Kiểm tra an toàn điện và ngắt nguồn hoàn toàn

Tuyệt đối không thao tác đo đạc khi hệ thống còn cắm điện. Tụ điện lọc nguồn chính trên bo mạch dàn nóng (thường là tụ DC lớn chịu điện áp 400VDC với dung lượng từ vài trăm đến hàng ngàn microfarad) vẫn giữ điện tích rất cao ngay cả khi đã ngắt aptomat. Phải dùng điện trở xả tụ hoặc chờ ít nhất 5 phút để điện áp xả hết dưới 12VDC mới tiến hành chạm vào bo mạch.

Bước 2: Kiểm tra phần cơ và cuộn dây máy nén (Block) trước khi cắm điện

Rất nhiều thợ mới vào nghề thường cắm điện đo áp ngay, điều này cực kỳ nguy hiểm nếu block đã bị chạm chập vỏ (chạm mass) vì nó sẽ làm nổ tung bo mạch inverter mới thay thế.

1. Đo thông mạch 3 pha máy nén: Sử dụng đồng hồ vạn năng số (DMM) ở thang đo điện trở thuần (Ω). Tháo giắc cắm 3 chân của máy nén ra khỏi bo mạch dàn nóng. Đo điện trở giữa 3 cặp chân: U-V, V-W, W-U.

• Yêu cầu kỹ thuật: Điện trở của 3 cặp chân này phải hoàn toàn cân bằng tuyệt đối (thường dao động từ 1.2Ω đến 3.5Ω tùy công suất máy từ 1HP đến 2.5HP). Nếu có một cặp chênh lệch hoặc điện trở về 0Ω (chập) hoặc vô cùng (đứt), máy nén đã hỏng nặng phần cuộn dây.

2. Kiểm tra chạm vỏ (Megger Test / Đo cách điện): Chuyển đồng hồ sang thang đo điện trở cao (hoặc dùng đồng hồ đo điện trở cách điện chuyên dụng 500V/1000V). Đo từng chân U, V, W của máy nén với phần vỏ đồng của lốc (chỗ đã cạo sạch sơn).

• Yêu cầu kỹ thuật: Điện trở cách điện phải đạt mức $\infty$ (lớn hơn 20 MegaOhm). Nếu kim đồng hồ nhích lên hoặc hiển thị vài kilo-ohm, máy nén đã bị rò điện ra vỏ, bắt buộc phải thay block mới.

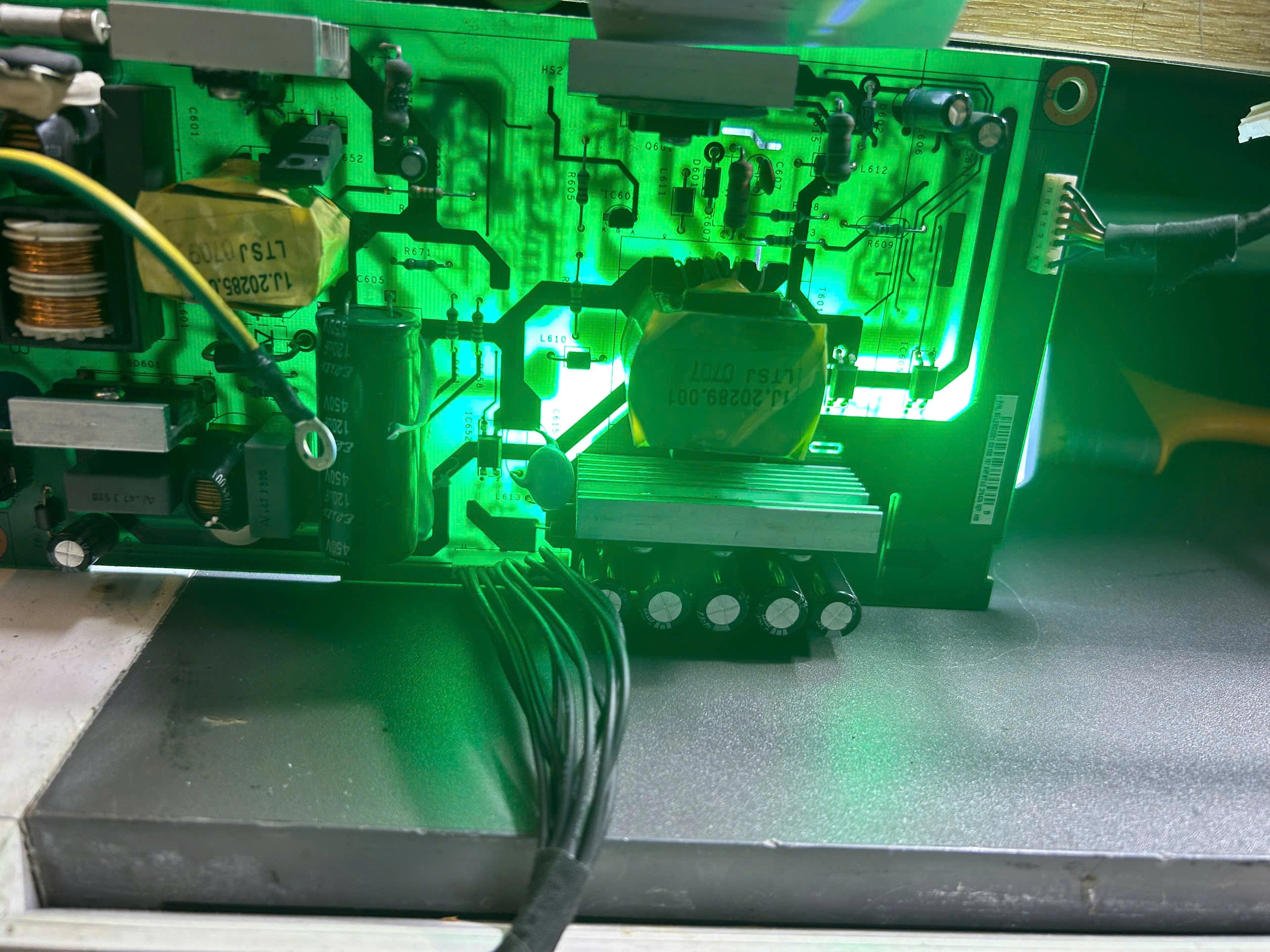

Bước 3: Kiểm tra tầng công suất IPM và mạch nghịch lưu (Inverter Board)

Nếu máy nén hoàn toàn khỏe mạnh, không chạm chập, nghi vấn lớn nhất chuyển dời về bo mạch dàn nóng, cụ thể là module công suất IPM.

1. Đo kiểm tra các Diode chống ngược và transistor bên trong IPM:

• Để đồng hồ ở chế độ đo Diode.
• Đo chiều thuận và ngược giữa chân P (Dương nguồn DC) lần lượt với các chân đầu ra U, V, W.
• Đo chiều thuận và ngược giữa các chân U, V, W lần lượt với chân N (Âm nguồn DC).
• Quy luật kỹ thuật: IPM tốt sẽ thể hiện thông số sụt áp diode chuẩn (thường từ 0.3V đến 0.6V) ở một chiều và ngắt (OL - Over Limit) ở chiều ngược lại. Nếu xuất hiện hiện tượng thông mạch (0V hoặc tiếng kêu tít tít liên tục) ở bất kỳ chiều nào, IC IPM đã bị đánh thủng (chết ngắn mạch).

Bước 4: Kiểm tra đường dẫn tín hiệu và cảm biến (Xử lý lỗi H14)

• Kiểm tra trực quan dây dẫn từ cảm biến nhiệt độ block về bo mạch, tránh tình trạng chuột cắn đứt ngầm hoặc bị oxi hóa đầu giắc cắm do môi trường ẩm ướt ngoài trời.
• Đo giá trị điện trở của cảm biến nhiệt độ NTC (thường là loại 50kΩ hoặc 200kΩ ở 25 độ C). Ngâm cảm biến vào nước ấm và theo dõi sự thay đổi điện trở: Trị số phải giảm đều đặn khi nhiệt độ tăng. Nếu trị số đứng im hoặc báo sai lệch lớn, buộc phải thay thế cảm biến chính hãng tương đương.

Giải pháp xử lý và phục hồi bo mạch, máy nén từ chuyên gia VietITPro

Sau khi đã định vị chính xác linh kiện gây bệnh thông qua quy trình chẩn đoán, bước xử lý đòi hỏi tay nghề kỹ thuật cao cùng trang thiết bị tiêu chuẩn phòng lab.

Trường hợp 1: Lỗi F93 do hỏng hóc phần cơ hoặc chạm chập máy nén

Khi máy nén đã bị kẹt cơ (block chết cứng trục quay do thiếu nhớt, nghẹt dầu) hoặc cháy cuộn dây bên trong, mọi nỗ lực sửa chữa bo mạch đều vô nghĩa.

• Giải pháp triệt để: Thay thế máy nén chính hãng đúng chủng loại, đúng công suất và dung môi lạnh (R410A hoặc R32).
• Quy trình chuẩn kỹ thuật khi thay block tại VietITPro:

1. Thu hồi gas lạnh an toàn, xả áp suất hệ thống.

2. Cắt ống đồng bằng dao cắt chuyên dụng, tuyệt đối không dùng cưa sắt mạt đồng rơi vào đường ống.

3. Tháo block cũ, vệ sinh toàn bộ hệ thống ống đồng bằng dung dịch tẩy rửa chuyên dụng (như R141b) kết hợp thổi khí Nitơ khô để đẩy sạch cặn bẩn và dầu cháy đen cũ.

4. Hút chân không sâu toàn hệ thống (đạt độ chân không dưới 500 microns) trong tối thiểu 30 phút.

5. Nạp đúng tải lượng gas (tính bằng gram theo thông số nhà sản xuất trên tem dàn nóng, không áng chừng bằng áp suất đơn thuần).

Trường hợp 2: Lỗi F93 do chết Module IPM hoặc lỗi mạch tạo xung kích (Gate Driver)

Nếu block hoàn toàn khỏe mạnh nhưng bo mạch dàn nóng vẫn báo lỗi F93 ngay khi khởi động, thủ phạm chính là IC công suất IPM hoặc các linh kiện đệm trên đường cấp xung.

• Quy trình thay thế IC IPM chuẩn vi mạch:

1. Tháo bo mạch dàn nóng ra khỏi vỏ máy, đưa lên bàn nhiệt chuyên dụng hoặc sử dụng máy khò nhiệt độ kiểm soát chính xác để xả mối hàn của khối IPM (thường là khối có phiến tản nhiệt nhôm lớn).

2. Vệ sinh sạch sẽ lớp keo tản nhiệt cũ trên bề mặt nhôm tản nhiệt và chân mạch bằng dung dịch IPA (Isopropyl Alcohol).

3. Lắp IC IPM mới chính hãng (lưu ý kiểm tra kỹ mã nguồn gốc, tránh mua phải hàng nhái kém chất lượng dễ bị nổ ngay lần thử đầu tiên).

4. Bôi một lớp keo tản nhiệt gốc bạc cao cấp để đảm bảo khả năng truyền nhiệt tối ưu giữa IPM và phiến nhôm.

5. Kiểm tra kỹ các linh kiện ngoại vi xung quanh IPM: Các điện trở hạn dòng (gate resistors) trị số nhỏ (thường từ 10Ω đến 100Ω), tụ bootstrap cấp nguồn cho mạch driver cấp cao. Các linh kiện này thường bị chết đứt hoặc tăng trị số kéo theo việc IPM mới thay vào lại tiếp tục bốc khói.

Trường hợp 3: Khắc phục triệt để lỗi H14

• Thay thế cảm biến nhiệt độ block đúng trị số của hãng Panasonic.
• Kiểm tra các tụ lọc nhiễu dạng tụ gốm SMD nằm trên đường tín hiệu từ chân cảm biến về vi xử lý. Nếu tụ bị rò rỉ (bị ẩm hoặc đánh thủng bề mặt), tiến hành thay thế tụ mới hoặc nhổ bỏ nếu là tụ lọc nhiễu phụ trợ không ảnh hưởng đến an toàn mạch.
• Kiểm tra đường mạch in (PCB traces) từ giắc cắm cảm biến về chân ADC của vi xử lý trung tâm. Rất nhiều bo mạch máy lạnh Panasonic đặt dàn nóng sát biển hoặc nơi ẩm thấp dẫn đến hiện tượng axit hóa, đứt mạch ngầm dưới lớp sơn phủ (soldermask). Kỹ thuật viên phải dùng kính hiển vi soi nổi để cạo lớp phủ, hàn nối lại đường mạch bằng sợi đồng nhỏ và phủ keo chống ẩm chuyên dụng (Conformal Coating) để bảo vệ lâu dài.

Kinh nghiệm bảo dưỡng phòng ngừa và tối ưu tuổi thọ hệ thống Inverter

Một thiết bị điện tử công suất lớn như máy lạnh Panasonic Inverter rất nhạy cảm với môi trường vận hành bên ngoài. Để ngăn chặn các mã lỗi nguy hiểm như F93 và H14 quay trở lại sau khi đã sửa chữa, đội ngũ VietITPro.vn khuyến nghị người dùng và kỹ thuật viên bảo dưỡng cần tuân thủ các nguyên tắc vàng sau:

1. Kiểm soát nhiệt độ môi trường dàn nóng

Dàn nóng đặt ở nơi quá oi bức (như ban công hẹp không thoát gió, tường hướng Tây hứng trọn ánh nắng mặt trời trực tiếp mà không có mái che) sẽ làm nhiệt độ ngưng tụ tăng vọt. Áp suất đẩy cao kéo theo dòng điện qua máy nén tăng, làm giảm tuổi thọ của IPM và kích hoạt lỗi H14, F93. Hãy đảm bảo khoảng cách thông gió tối thiểu xung quanh dàn nóng: Phía trước thoáng 100cm, phía sau và hai bên thoáng tối thiểu 30cm.

2. Định kỳ vệ sinh dàn tản nhiệt và kiểm tra điện áp nguồn

• Vệ sinh dàn nóng/lạnh định kỳ: 3 đến 6 tháng/lần tùy thuộc vào môi trường sử dụng (khu vực nhiều bụi mịn, gần công trường hoặc khu vực ven biển). Dàn nóng bám bẩn làm giảm hiệu suất giải nhiệt của môi trường, đẩy nhiệt độ lốc lên cao.
• Ổn định nguồn điện: Máy lạnh Inverter sử dụng nguồn điện áp dải rộng nhưng cực kỳ nhạy cảm với sụt áp hoặc mất pha (đối với dòng 3 pha công nghiệp). Sử dụng ổn áp hoặc bộ bảo vệ nguồn có trễ thời gian giúp tránh sốc điện cho vi xử lý và khối công suất IPM khi lưới điện quốc gia chập chờn.

3. Kiểm tra cách điện đường ống và bảo ôn

Bảo ôn cách nhiệt ống đồng bị mục rách lâu ngày làm thất thoát nhiệt lạnh, bắt buộc máy nén phải chạy quá tải liên tục ở tần số tối đa (Max Hz) để bù đắp nhiệt độ phòng. Việc này đẩy nhiệt độ đầu đẩy máy nén lên mức nguy hiểm, bào mòn dầu bôi trơn bên trong lốc và sinh ra các lỗi bảo vệ hệ thống.

Giải đáp các câu hỏi thường gặp (FAQ) từ kỹ thuật viên và người dùng

1. Máy lạnh Panasonic nhà tôi báo lỗi F93, tôi có thể tự reset bằng remote để chạy tiếp được không?

Trả lời: Tuyệt đối không nên cố gắng ép máy chạy tiếp bằng cách xóa lỗi liên tục. Mã lỗi F93 là cơ chế bảo vệ phần cứng mức độ cao của vi xử lý. Nếu máy nén đang bị kẹt cơ hoặc IPM đã chập pha mà bạn tiếp tục ép khởi động bằng remote, dòng điện cưỡng bức cực lớn sẽ làm nổ tung bo mạch dàn nóng, thậm chí gây chập cháy điện lưới gia đình rất nguy hiểm. Hãy gọi thợ kiểm tra phần cơ và bo mạch trước khi cho hệ thống hoạt động trở lại.

2. Thay thế IC IPM cho bo Panasonic Inverter có cần phải nạp lại chương trình (Firmware) không?

Trả lời: Không cần thiết. IC IPM thuần túy là một module khuếch đại công suất phần cứng dạng bán dẫn (chứa các transistor IGBT và mạch driver tích hợp), nó không chứa mã lệnh chương trình điều khiển. Chương trình vận hành nằm hoàn toàn trong vi xử lý trung tâm (MCU). Bạn chỉ cần thay đúng mã IPM tương thích, kiểm tra các linh kiện ngoại vi xung quanh và hàn kết nối chắc chắn là hệ thống có thể hoạt động bình thường.

3. Tại sao sau khi thay máy nén mới, máy chạy một thời gian ngắn lại tiếp tục báo lỗi F93?

Trả lời: Đây là một pan bệnh kinh điển trong sửa chữa máy lạnh. Nguyên nhân chính thường nằm ở các điểm sau:

• Khi máy nén cũ bị cháy cuộn dây, mạt kim loại và dầu cháy đen đã tràn ngập toàn bộ hệ thống ống đồng. Kỹ thuật viên khi thay lốc mới đã không súc rửa (flush) sạch sẽ đường ống bằng hóa chất và khí nito. Mạt kim loại còn sót lại theo dòng tuần hoàn chui vào block mới, làm kẹt cơ cấu chuyển động bên trong và tái phát lỗi F93.
• Bo mạch cũ (khối IPM hoặc mạch dò dòng Current Sensor) đã bị suy hao từ sự cố cháy block trước đó, độ chính xác không còn nhưng thợ chỉ thay lốc mà không kiểm tra kỹ bo mạch dẫn đến việc đọc sai thông số dòng điện.

Lời kết từ Kỹ Sư VietITPro

Sửa chữa bo mạch và hệ thống bo mạch (PCB) điện lạnh Inverter không phải là công việc của sự may rủi, mà là kết quả của quá trình đo đạc logic, am hiểu sơ đồ nguyên lý mạch điện và tuân thủ nghiêm ngặt quy trình kỹ thuật an toàn. Lỗi F93 và H14 trên máy lạnh Panasonic Inverter tuy phức tạp, liên quan đến cả phần cơ khí nặng và phần điện tử vi mạch tinh vi, nhưng hoàn toàn có thể khắc phục triệt để nếu được chẩn đoán đúng bệnh và xử lý bằng linh kiện chuẩn xác.

Nếu bạn là kỹ thuật viên đang gặp khó khăn với các pan bệnh vi mạch dàn nóng phức tạp, hoặc là chủ doanh nghiệp/cá nhân đang tìm kiếm giải pháp sửa chữa điện lạnh chuyên sâu, uy tín tại TP.HCM, hãy liên hệ ngay với trung tâm kỹ thuật VietITPro.vn. Chúng tôi luôn sẵn sàng hỗ trợ bằng trang thiết bị hiện đại và tâm huyết của những người thợ kỹ thuật chân chính.
