Trong quá trình vận hành hệ thống điều hòa không khí Hitachi – dòng máy nổi tiếng với độ bền cao, công nghệ inverter PAM/PWM tiên tiến và khả năng tiết kiệm điện vượt trội, bo mạch điều khiển đóng vai trò như một bộ não cực kỳ nhạy cảm. Tại trung tâm sửa chữa chuyên sâu VietITPro.vn ở TP.HCM, chúng tôi tiếp nhận hàng chục trường hợp máy lạnh Hitachi đột ngột ngắt lạnh, block không chạy và đèn Timer nháy liên tục kèm theo các mã lỗi đặc trưng như Lỗi 03 và Lỗi F0.
Đây không đơn thuần là những thông báo lỗi hiển thị trên remote hay mặt lạnh cho vui. Chúng là tiếng kêu cứu của vi điều khiển (MCU) khi hệ thống phát hiện các bất thường nghiêm trọng ở tầng công suất, giao tiếp dữ liệu dàn nóng - dàn lạnh hoặc sai lệch thông số từ các cảm biến nhiệt độ cốt lõi. Bài viết này sẽ Dưới góc nhìn kỹ thuật chuyên sâu phần cứng phần cứng, tôi sẽ mổ xẻ tường tận nguyên nhân, bản chất mạch điện tử và quy trình xử lý thực tế từ A đến Z cho các mã lỗi này.
Giải Mã Bản Chất Kỹ Thuật: Tại Sao Máy Lạnh Hitachi Lại Báo Lỗi 03, F0 Và Nháy Đèn Timer?
Khi một chiếc máy lạnh Hitachi đời mới (đặc biệt là các dòng Inverter cao cấp sản xuất tại Thái Lan hoặc Malaysia) gặp sự cố phần cứng, hệ thống tự chẩn đoán (Self-Diagnostic) sẽ ngắt lệnh điều khiển máy nén (compressor) ngay lập tức để bảo vệ các linh kiện đắt tiền như IC công suất IPM, cuộn dây máy nén và biến áp nguồn xung. Việc đèn Timer nháy vòng lặp kết hợp với mã lỗi chớp nháy trên đèn Operation chính là bảng mã Morse điện tử chỉ điểm chính xác vùng linh kiện đang lỗi.
Phân tích sâu Lỗi 03 trên máy lạnh Hitachi
Lỗi 03 trên hệ thống điều hòa Hitachi là lỗi liên quan trực tiếp đến đường truyền tín hiệu giao tiếp (Communication Error) giữa bo mạch dàn lạnh (Indoor unit) và bo mạch dàn nóng (Outdoor unit).
Hệ thống giao tiếp của Hitachi sử dụng một chuẩn truyền dữ liệu tuần tự qua lại trên đường dây tín hiệu (thường là dây số 3 trong cụm dây đấu nối 1-2-3-Earth). Tại đây, vi xử lý của dàn lạnh và dàn nóng liên tục "bắt tay" (handshake) với nhau qua các gói dữ liệu xung điện áp thấp được cách ly bằng mạch quang (Optocoupler - ví dụ như dòng PC817 hoặc tương đương).
Khi bo mạch dàn lạnh gửi lệnh yêu cầu mà sau một khoảng thời gian quy định (time-out) không nhận được phản hồi hợp lệ từ dàn nóng, hoặc dữ liệu bị nhiễu sóng hài nặng nề, MCU sẽ ngay lập tức khóa máy và xuất mã Lỗi 03. Nguyên nhân có thể xuất phát từ:
- Đứt hoặc chạm chập đường dây tín hiệu do quá trình lắp đặt, chuột cắn.
- Cháy nổ các linh kiện bảo vệ đầu vào mạch giao tiếp trên bo nóng hoặc bo lạnh (Zener diode, điện trở màng mỏng trị số cao, tụ gốm lọc cao áp).
- Hỏng Optocoupler làm mất khả năng cách ly và truyền tín hiệu xung vuông.
- Lỗi nguồn cấp 15V hoặc 12V nuôi tầng giao tiếp phía dàn nóng.
Phân tích sâu Lỗi F0 trên máy lạnh Hitachi
Khác với Lỗi 03 thiên về truyền thông, Lỗi F0 lại là nỗi ám ảnh của thợ kỹ thuật liên quan đến phần cứng nguồn hoặc mạch bảo vệ dòng của bo mạch dàn nóng (Outdoor PCB).
Trên các dòng Hitachi Inverter, F0 thường chỉ ra sự cố mất đồng bộ, lỗi mạch PFC (Power Factor Correction - mạch nâng áp hệ thống) hoặc sự cố quá dòng tức thời tại tầng công suất biến tần. Cụ thể hơn:
- Mạch PFC không đạt được điện áp DC Bus yêu cầu (thường là khoảng 370VDC đến 390VDC khi máy nén chạy tải cao). Nếu tụ nguồn chính (tụ lọc nguồn DC to) bị giảm dung lượng, khô dầu, hoặc cuộn kháng PFC bị đứt/chập vòng dây, điện áp DC Bus sụt áp đột ngột, vi xử lý sẽ kích hoạt bảo vệ và báo F0.
- Sự cố ở mạch cảm biến dòng (Current Sensor) hoặc điện trở shunt đo dòng. Khi dòng điện qua máy nén vượt ngưỡng an toàn do kẹt cơ học hoặc chập cuộn dây block, mạch bảo vệ phần cứng sẽ ngắt PWM và báo lỗi F0.
Quy Trình Bắt Bệnh Và Đo Đạc Thực Tế Tại Hiện Trường
Khi tiếp nhận một ca máy lạnh Hitachi báo lỗi 03, F0 và nháy đèn Timer, kỹ thuật viên VietITPro không bao giờ đoán mò hoặc thay thế linh kiện theo kiểu "thử - sai". Chúng tôi áp dụng quy trình kiểm tra chuẩn kỹ thuật vi mạch để khoanh vùng chính xác pan bệnh.
Bước 1: Kiểm tra ngoại vi và đo đạc điện áp nguồn
Sử dụng đồng hồ vạn năng kỹ thuật số (DMM) có độ chính xác cao để đo điện áp cấp nguồn tại cầu đấu dàn lạnh và dàn nóng.
- Kiểm tra nguồn lưới AC 220V có bị sụt áp dưới 190V khi máy nén cố gắng khởi động hay không. Điện áp lưới quá yếu là nguyên nhân gián tiếp làm mạch PFC không thể nâng áp, dẫn đến lỗi F0.
- Đo điện áp DC trên đường truyền tín hiệu (giữa chân 2 và chân 3 của cầu đấu). Bình thường sẽ có dao động điện áp xung nhịp từ vài Volt đến mười mấy Volt DC. Nếu điện áp đứng im ở mức 0V hoặc 5V cố định, mạch giao tiếp chắc chắn có vấn đề.
Bước 2: Kiểm tra tầng cảm biến (Sensor Check)
Rất nhiều trường hợp lỗi nháy đèn Timer trên máy lạnh Hitachi bắt nguồn từ việc cảm biến nhiệt độ đồng dàn lạnh hoặc cảm biến phòng bị sai trị số (drift).
- Dùng thang đo điện trở (Ohm) để đo cảm biến ở nhiệt độ phòng chuẩn 25 độ C. Với các dòng Hitachi thông dụng, cảm biến thường có trị số 5kOhm, 10kOhm hoặc 20kOhm tùy model.
- Nếu điện trở lệch quá 10% so với thông số kỹ thuật nhà sản xuất, vi xử lý sẽ nhận diện sai nhiệt độ dàn lạnh (ví dụ tưởng dàn lạnh bị đóng băng) và ra lệnh ngắt hệ thống, đồng thời nháy đèn Timer cảnh báo.
Bước 3: Cô lập và kiểm tra bo mạch dàn nóng (Outsite Board Diagnosis)
Nếu xác định lỗi xuất phát từ bo mạch dàn nóng (thường gặp trong mã F0 và 03 do mất nguồn phụ dàn nóng):
- Tiến hành xả tụ DC Bus hoàn toàn (chờ cho điện áp trên tụ xả về dưới 12V bằng điện trở xả hoặc bóng đèn sợi đốt 220V/40W để tránh chập cháy, sốc điện khi đo đạc).
- Kiểm tra cầu diode chỉnh lưu nguồn chính (Bridge Rectifier) xem có bị chập hay đứt chân nào không.
- Kiểm tra module IPM (Intelligent Power Module) bằng cách đo thông mạch giữa các chân P, N với các chân ngõ ra U, V, W của máy nén. Nếu đồng hồ kêu tít tít (thông mạch) ở các chiều ngược lại, IPM đã bị đánh thủng (chết chập), đây là nguyên nhân gây lỗi nặng phải thay thế module công suất.
Hướng Dẫn Sửa Chữa Và Phục Hồi Bo Mạch Hitachi Chuyên Sâu
Đối với các kỹ sư làm việc tại trung tâm sửa chữa bo mạch (PCB) VietITPro, việc thay mới một bo mạch dàn nóng Hitachi chính hãng thường có chi phí rất cao và đôi khi khó tìm được linh kiện đúng đời. Do đó, giải pháp sửa chữa, cứu hộ bo mạch ở cấp độ linh kiện (Component-Level Repair) là ưu tiên hàng đầu vừa tiết kiệm chi phí cho khách hàng vừa khẳng định trình độ kỹ thuật.
Xử lý dứt điểm Lỗi 03 (Mạch Giao Tiếp)
1. Kiểm tra mạch quang (Optocoupler): Tháo bo mạch, dùng máy khò nhiệt và mỏ hàn chỉnh nhiệt để nhấc các IC quang trên đường giao tiếp ra ngoài. Đo kiểm tra bằng máy đo transistor hoặc test trực tiếp trên breadboard. Thay thế bằng các dòng Optocoupler chính hãng có tốc độ đáp ứng cao tương đương.
2. Khôi phục mạch bảo vệ đầu vào: Thay thế các điện trở dập xung, điện trở cầu chì bảo vệ (fusible resistor) trên đường tín hiệu bị tăng trị số hoặc đứt ngầm do sét đánh lan truyền hoặc sốc điện áp.
3. Kiểm tra tụ lọc và nguồn nuôi 15V: Mạch giao tiếp yêu cầu nguồn DC ổn định. Nếu tụ lọc nguồn 15V bị khô, điện thoại xung bị gợn sóng (ripple voltage) cao, làm nhiễu tín hiệu truyền thông. Thay mới các tụ hóa lọc nguồn trị số nhỏ (10uF/50V, 47uF/25V) xung quanh IC nguồn phụ.
Xử lý triệt để Lỗi F0 (Mạch PFC và Nguồn Chính)
1. Xử lý tụ lọc DC Bus: Các dòng Hitachi công suất lớn thường dùng 2 tụ nhôm lớn mắc nối tiếp hoặc song song. Sử dụng thiết bị đo dung lượng tụ (Capacitance Meter) để kiểm tra. Nếu dung lượng sụt giảm trên 20% so với nhãn in trên thân tụ, bắt buộc phải thay mới bằng tụ chịu nhiệt độ cao (105°C) có phẩm chất tốt.

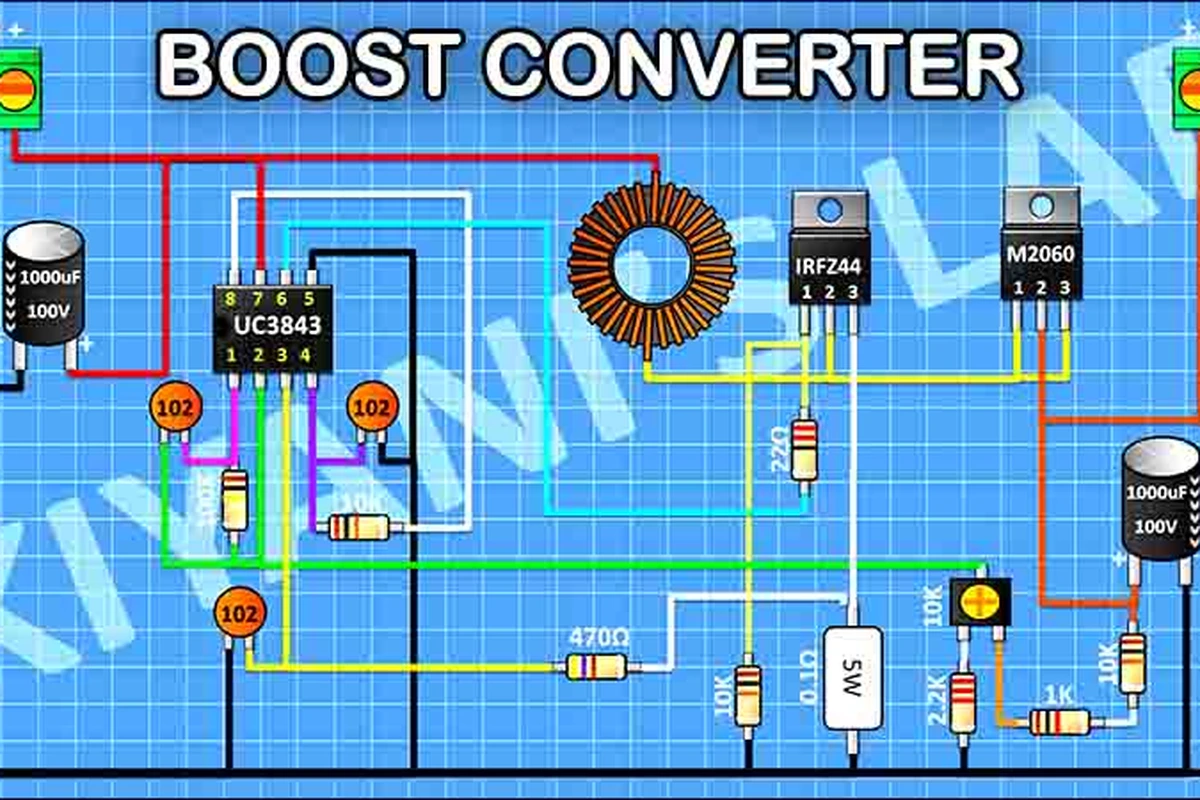

2. Kiểm tra IC quản lý PFC và mạch dao động: Kiểm tra chân cấp nguồn VCC của IC điều khiển PFC (thường sử dụng các họ IC chuyên dụng như FAN7530, L6562 hoặc IC tổng hợp do Hitachi đặt hàng riêng). Nếu IC này bị mất nguồn hoặc chết nội bộ, mạch nâng áp không hoạt động, điện áp DC Bus chỉ ở mức điện áp nguồn lưới sau chỉnh lưu (~310VDC), gây ra lỗi F0 ngay khi máy nén tăng tốc.
3. Hàn lại chân linh kiện (Reflow): Do môi trường hoạt động khắc nghiệt tại dàn nóng (nóng, ẩm, rung động liên tục từ máy nén), các mối hàn chân linh kiện công suất lớn, biến áp xung, cuộn kháng PFC rất dễ bị nứt chân chim (dry joints). Cần dùng mỏ hàn nhiệt độ cao, hút chì cũ và chấm lại chì pha bạc chất lượng cao cho toàn bộ khu vực nguồn công suất.
Kinh Nghiệm Bảo Dưỡng Và Phòng Ngừa Lỗi Tái Phát
Một thiết bị điện tử sau khi đã được sửa chữa phần vi mạch đòi hỏi chế độ bảo dưỡng định kỳ khoa học để không lặp lại lỗi cũ. Dựa trên thực tế hàng ngàn ca sửa chữa tại VietITPro, chúng tôi đúc kết các nguyên tắc vàng sau cho người dùng và kỹ thuật viên lắp đặt:
1. Ổn định nguồn điện lưới: Máy lạnh Hitachi Inverter rất nhạy cảm với tình trạng sụt áp hoặc điện áp không ổn định. Khuyến cáo lắp đặt thêm ổn áp hoặc thiết bị bảo vệ mất pha, quá áp/thấp áp cho các khu vực điện lưới chập chờn.
2. Vệ sinh dàn nóng và dàn lạnh định kỳ:
- Dàn lạnh cần được vệ sinh lưới lọc và dàn trao đổi nhiệt 3 - 6 tháng/lần để tránh tình trạng tắc nghẽn, làm sai lệch cảm biến nhiệt độ đồng.
- Dàn nóng (đặc biệt là bo mạch đặt bên trong) cần được xịt rửa sạch sẽ bụi bẩn, côn trùng (thạch sùng, gián) làm ổ gây chập cháy mạch điện. Sau khi vệ sinh bo mạch, nên phủ một lớp keo chống ẩm chuyên dụng (Conformal Coating) lên bề mặt mạch in để bảo vệ các linh kiện dán (SMD) khỏi hơi muối và độ ẩm cao tại TP.HCM.
3. Kiểm tra kỹ đường dây tín hiệu: Khi lắp đặt hoặc di dời máy lạnh Hitachi, tuyệt đối không đấu nối chắp vá dây tín hiệu (dây số 3). Phải sử dụng dây cáp chuẩn, tiết diện đủ lớn và có lớp bọc chống nhiễu (shielded cable) nếu đường dây đi ngầm hoặc đi dọc qua các nguồn phát nhiễu điện từ lớn (như tủ điện, biến thế).
Giải Đáp Câu Hỏi Thực Tế (FAQ) Kỹ Thuật
Máy lạnh Hitachi nhà tôi báo lỗi 03, tôi có thể tự reset bằng cách rút điện ra không?
Trả lời: Việc rút nguồn điện ngắt cầu dao trong 10 - 15 phút có thể giúp xóa các lỗi tạm thời do nhiễu điện từ ngẫu nhiên. Tuy nhiên, nếu bo mạch đã hỏng phần cứng thực sự (như chết IC quang giao tiếp hoặc đứt mạch ngầm), lỗi 03 sẽ xuất hiện trở lại ngay sau khi máy nén kích hoạt khởi động. Bạn không nên cố tình bật lại nhiều lần vì có thể làm tình trạng hỏng hóc lan rộng sang các linh kiện khác.
Sửa lỗi F0 trên bo mạch Hitachi có đắt không và có bị lặp lại lỗi này không?
Trả lời: Chi phí sửa chữa lỗi F0 phụ thuộc vào mức độ tổn thương của bo mạch. Nếu chỉ bị khô tụ lọc nguồn hoặc nứt mối hàn chân linh kiện, chi phí xử lý rất hợp lý và thấp hơn nhiều so với việc thay mới bo mạch. Tại VietITPro, các linh kiện thay thế đều được kiểm tra nghiêm ngặt về thông số kỹ thuật và chịu tải tốt, kết hợp việc gia cố chống ẩm, chống rung nên độ bền sau khi phục hồi tương đương với bo mạch nguyên bản.
Hiện tượng nháy đèn Timer trên máy lạnh Hitachi có luôn đồng nghĩa với việc hỏng bo mạch không?
Trả lời: Không hẳn. Nháy đèn Timer là biểu hiện chung của chế độ bảo vệ. Trong khoảng 40% trường hợp, nguyên nhân chỉ đơn giản là do cảm biến nhiệt độ (Sensor) bị sai trị số hoặc đứt dây, hoặc do bo lạnh quá bẩn dẫn đến tình trạng đóng băng dàn lạnh cục bộ. Kỹ thuật viên cần đo đạc điện trở cảm biến trước khi kết luận lỗi bo mạch chủ.
Lời Kết
Các mã lỗi 03, F0 và hiện tượng nháy đèn Timer trên máy lạnh Hitachi tuy phức tạp nhưng hoàn toàn có thể khắc phục triệt để nếu được chẩn đoán đúng bệnh và sửa chữa đúng kỹ thuật chuyên sâu. Tại VietITPro.vn, chúng tôi luôn đặt chất lượng vi mạch và sự an toàn của thiết bị lên hàng đầu, cam kết mang đến giải pháp tối ưu nhất cho hệ thống điều hòa không khí của gia đình và doanh nghiệp bạn. Nếu thiết bị của bạn đang gặp phải các triệu chứng tương tự, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ kiểm tra và đo đạc miễn phí bằng các thiết bị chuyên dụng hiện đại nhất.
